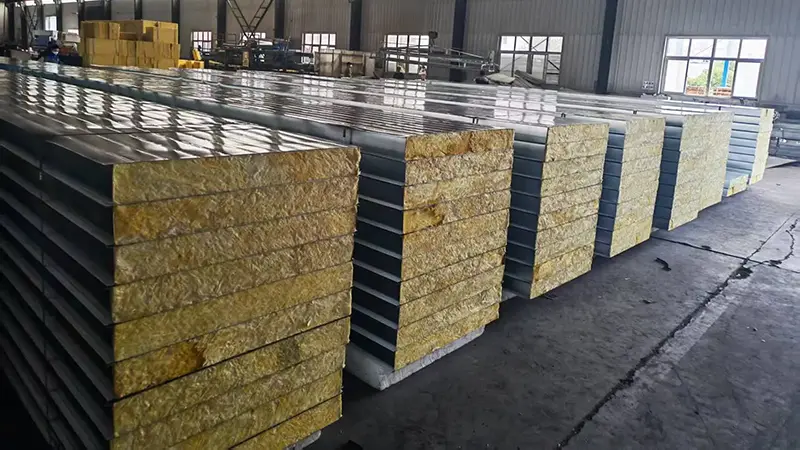

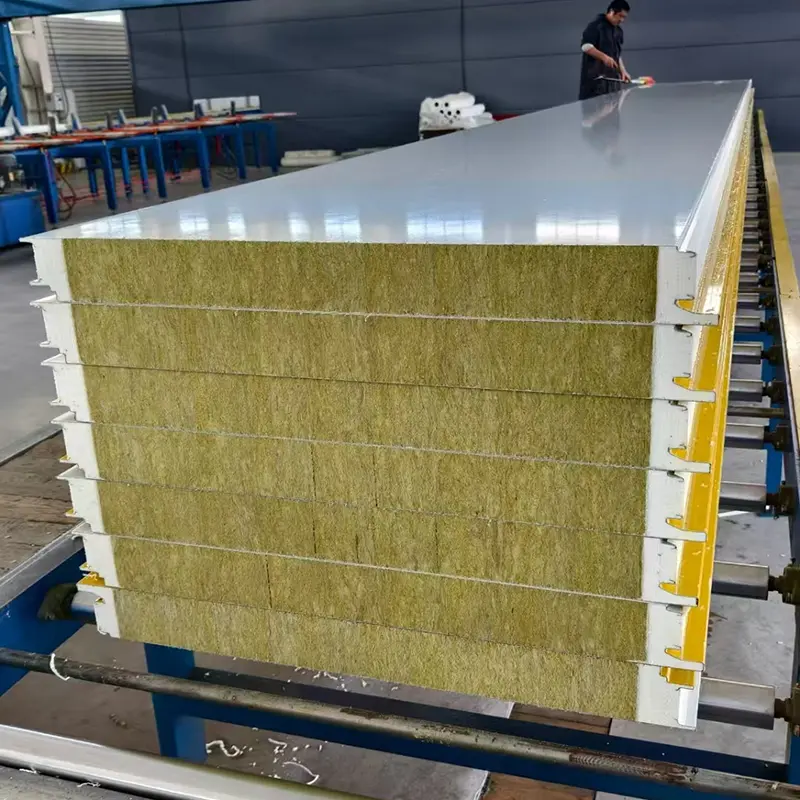

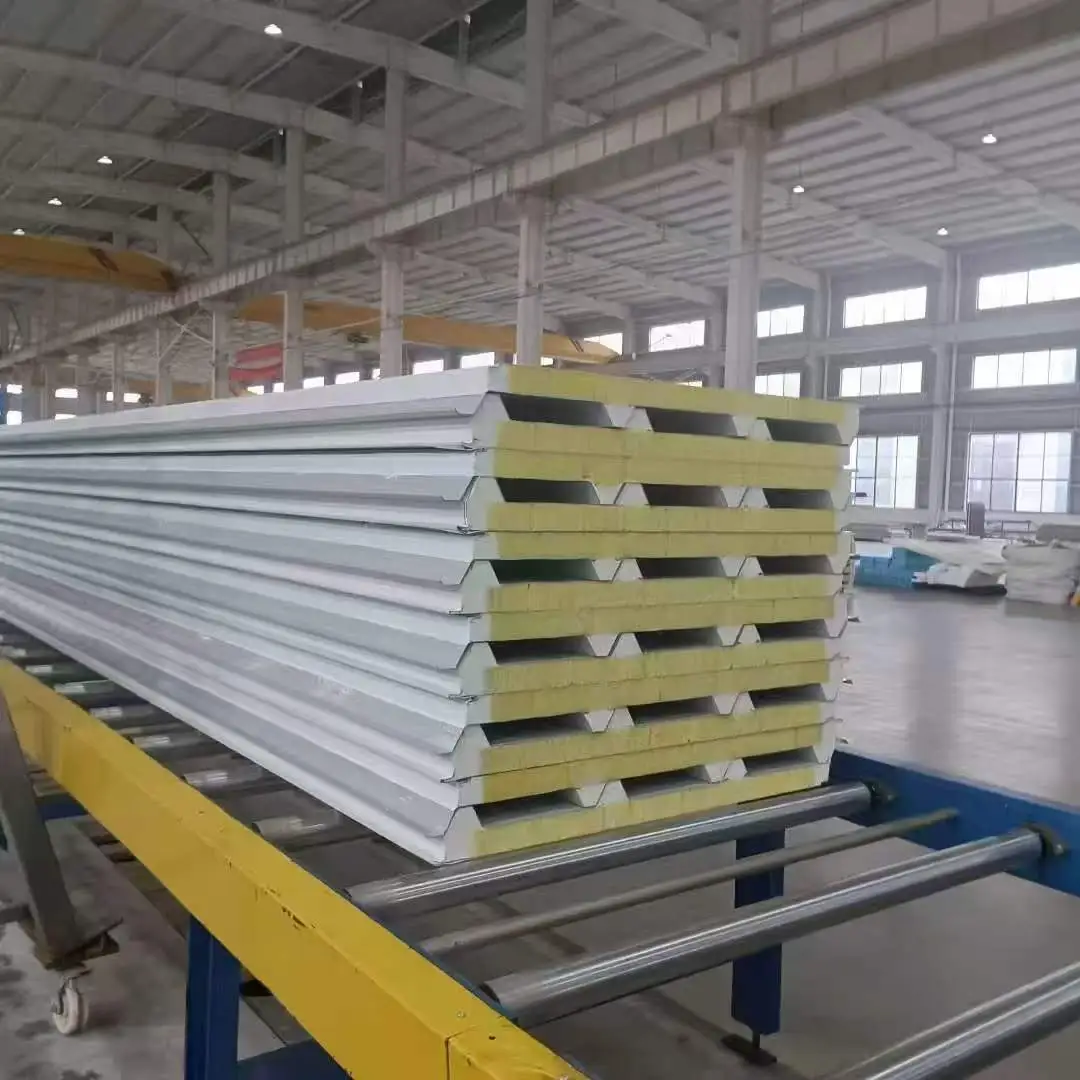

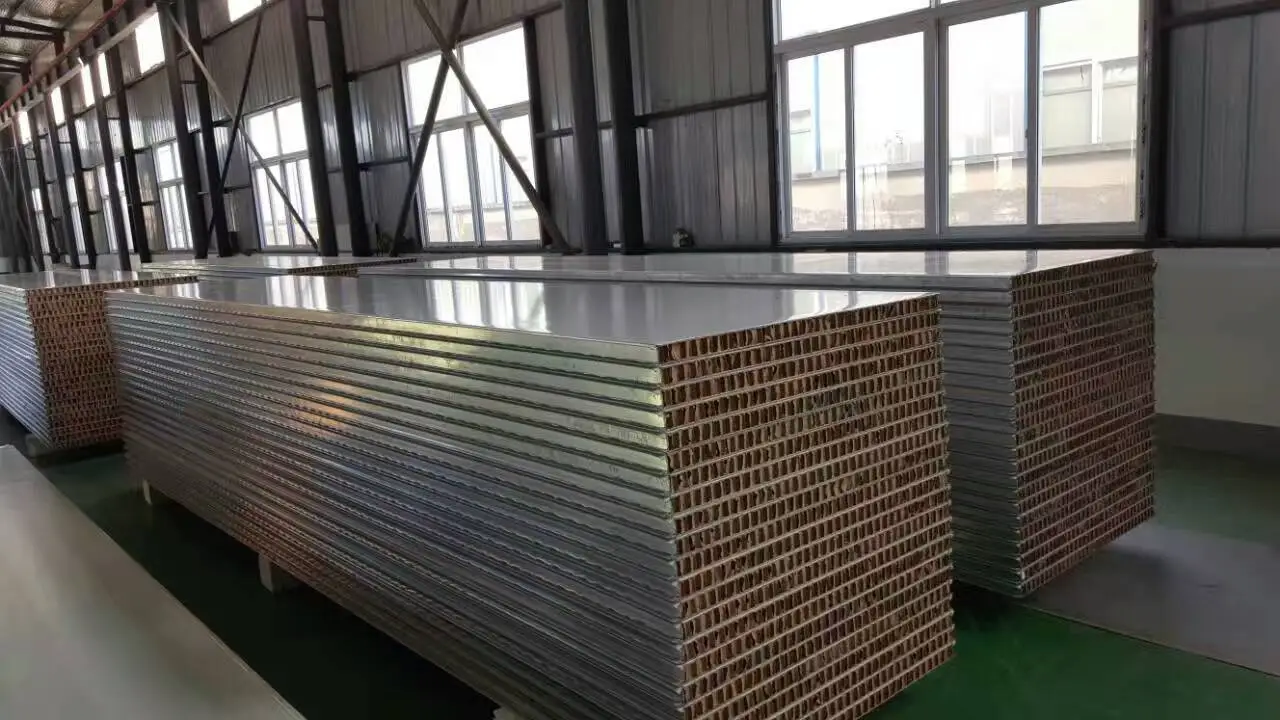

금속 표면 복합 패널이라고도 하는 지붕 암면 샌드위치 패널은 경량 코어 재료에 접착된 두 개의 얇은 금속 표면 시트로 구성됩니다. 외장 시트의 두께는 일반적으로 0.4mm ~ 0.8mm이며 아연 도금 강철, 컬러 코팅 강철, Al-Zn 코팅 강철 또는 알루미늄 합금일 수 있습니다. 핵심 재료는 화재 안전, 단열 및 예산 요구 사항에 따라 선택됩니다. 일반적인 핵심 옵션은 암면, 경질 폴리우레탄(PU) 및 폴리스티렌(EPS)입니다. 표면과 코어는 접착제로 접착되어 응력 스킨 구조를 형성합니다. 금속 외장은 인장력과 압축력을 전달하는 반면, 코어는 전단 응력을 전달하고 외장을 분리된 상태로 유지하여 패널 무게에 비해 굴곡 강성이 높습니다.
지붕 암면 샌드위치 패널은 일반적으로 두께가 50mm~200mm이고 유효 폭은 900mm~1000mm입니다. PU 샌드위치 패널의 두께는 30mm~100mm이고 유효 폭은 1000mm입니다. EPS 샌드위치 패널은 두께 50mm ~ 250mm, 유효 폭 1150mm 또는 1200mm로 제공됩니다. 패널 길이는 일반적으로 최대 12,000mm이며 프로젝트 요구 사항에 따라 맞춤형 길이를 생산할 수 있습니다.
| 성과 지표 | 폴리우레탄(PU) 코어 | 암면 코어 | 폴리스티렌(EPS) 코어 | 표준 참조 |
|---|---|---|---|---|
| 코어 밀도 | ≥30kg/m³ | ≥100kg/m³ | ≥18kg/m³ | JC/T 868 / 869 / 689 |
| 열전도율 | ≤0.027W/(m·K) | ≤0.045W/(m·K) | ≤0.041W/(m·K) | 주변 온도에서 측정됨 |
| 결합강도 | ≥0.09MPa | >0.06MPa | >0.1MPa | 페이싱과 코어 사이 |
| 연소 성능 | 클래스 B1 | A급(불연성) | 클래스 B2 | GB 8624 |
| 내화 등급 | 지정되지 않음 | 두께 ≥80mm의 경우 ≥60분 | 지정되지 않음 | 화재 테스트를 통해 검증됨 |
| 굴곡 하중 용량 | L₀/200에서 ≥0.5kN/m | L₀/250에서 ≥0.5kN/m | L₀/250에서 ≥0.5kN/m | 처짐 한계 |
| 일반적인 두께 | 30~100mm | 50~200mm | 50~250mm | 맞춤형 |
| 유효폭 | 1000mm | 900~1000mm | 1150~1200mm | 표준 너비 |
패널은 I빔처럼 작동합니다. 금속 외장은 인장 및 압축 응력을 전달하는 플랜지 역할을 합니다. 코어는 웹 역할을 하여 전단력을 전달합니다. 코어 두께를 늘리면 코어 밀도가 낮기 때문에 상당한 무게를 추가하지 않고도 굽힘 강성이 높아집니다. 세 가지 코어 유형 모두 지정된 처짐 한계 하에서 0.5kN/m의 최소 굴곡 하중 용량을 충족해야 합니다. 암면 및 EPS 패널은 L₀/250에서 테스트되는 반면, PU 패널은 L₀/200에서 테스트됩니다.
결합 강도 요구 사항은 코어 유형에 따라 다릅니다. EPS 패널은 0.1 MPa 이상의 접착 강도, PU 패널은 최소 0.09 MPa, 암면 패널은 0.06 MPa 이상의 접착 강도가 필요합니다. 박리 테스트 중에 표면에 남아 있는 심재는 고르게 분포되어야 하며 접착 영역의 85% 이상을 덮어야 합니다. 이 요구 사항은 외장과 코어가 계속해서 단일 단위로 작동하는지 확인하는 데 도움이 됩니다.
화재 행동은 주로 코어에 의해 결정됩니다. 암면 코어는 불연성이며 두께가 80mm 이상인 경우 최소 60분의 내화 등급을 제공합니다. PU 코어는 클래스 B1 난연성 등급에 도달할 수 있습니다. EPS 코어는 클래스 B2 등급이며 화재 안전 요구 사항이 낮은 지역으로 제한됩니다. 프로젝트 화재 규정은 핵심 선택을 안내해야 합니다.
PU 코어는 0.027 W/(m·K) 이하로 열전도율이 가장 낮고 EPS는 0.041 W/(m·K), 암면은 0.045 W/(m·K) 순으로 나타났다. 단열 목표, 화재 등급 및 예산의 균형을 맞춰 선택해야 합니다. 주어진 단열 요구 사항에 따라 PU 패널은 EPS 또는 암면 패널보다 얇을 수 있습니다.
암면 코어 패널은 화재 위험이 높은 산업 플랜트, 공공 건물, 청정실 및 화재 규정에 따라 클래스 A 재료가 요구되는 지역과 같이 불연성 외피 재료가 필요한 건물에 적합합니다. 또한 우수한 흡음 기능을 제공하여 시끄러운 환경에서 유용합니다.
PU 코어 패널은 냉장 보관, 온도 조절 창고 및 에너지 효율적인 건물과 같이 제한된 두께 내에서 최대 단열이 필요한 프로젝트에 적합합니다. B1 화재 등급으로 인해 많은 응용 분야에서 허용되지만 현지 화재 규정을 확인해야 합니다.
EPS 코어 패널은 임시 구조물, 농업용 건물 및 일부 창고와 같이 화재 안전 요구 사항이 낮은 건물에 대한 경제적인 옵션입니다. 저렴한 비용으로 우수한 단열 성능을 제공하지만 B2 등급으로 인해 점유 구역이나 위험도가 높은 구역에서의 사용이 제한됩니다.
암면은 세 가지 중 유일한 불연성 옵션이며 가장 높은 내화성을 제공합니다. PU는 B1을 달성할 수 있고 EPS는 B2를 달성할 수 있습니다. 화재 규정이 엄격한 건물의 경우 일반적으로 암면이 필요합니다.
예, 샌드위치 패널은 벽과 지붕 모두에 사용할 수 있지만 지붕 패널에는 더 강한 프로파일, 더 나은 배수 설계 및 더 높은 바람 상승 저항과 같은 추가 기능이 필요할 수 있습니다. 선택한 패널이 지붕 하중 요구 사항을 충족하는지 제조업체에 확인하십시오.
PU는 단위 두께당 더 나은 단열성과 더 높은 결합 강도를 제공하지만 비용이 더 많이 듭니다. EPS는 더 가볍고 저렴합니다. 더 두꺼운 EPS 패널로 단열 목표를 충족할 수 있다면 더 경제적인 선택일 수 있습니다. 열 계산을 통해 결정을 내려야 합니다.
관련 표준에는 금속 표면 폴리우레탄 샌드위치 패널용 JC/T 868, 금속 표면 암면 샌드위치 패널용 JC/T 869, 금속 표면 폴리스티렌 샌드위치 패널용 JC/T 689가 포함됩니다. 프로젝트 사양 및 승인 기준은 이 문서를 참조해야 합니다.
