건물 외피 지지 시스템은 주요 강철 프레임을 지붕 및 벽 패널에 연결하는 보조 구조 부재, 패스너, 방수 구성 요소 및 마감 액세서리로 구성됩니다.센보건축자재도리, 지지 클립, 홈통 시스템, 후레싱 및 밀봉 재료를 포함하여 강철 구조 프로젝트를 위한 이러한 구성 요소의 전체 범위를 공급합니다.
시스템은 일반적으로 5개의 기능 그룹으로 나뉩니다.
구조적 지원:C, Z, U 및 L자형 강철 도리, 햇 채널, 새그 로드 및 브레이싱 튜브. 이 부재는 지붕 및 벽 패널에서 기본 강철 프레임으로 하중을 전달합니다.
고정 및 연결:지붕 및 벽 지지 클립, 슬라이딩 및 고정 브래킷, 자체 드릴링 나사, 전단 스터드 및 숨겨진 패스너. 이러한 구성 요소는 패널을 고정하는 방법과 열 이동을 수용하는 방법을 결정합니다.
배수:강철 또는 스테인레스 스틸 홈통, 빗물 배출구, 하향관 및 사이펀 배수 구성 요소. 적절한 배수 설계는 지붕 주변에 물이 축적되거나 누출되는 것을 방지합니다.
플래싱 및 트림:리지 캡, 후레싱 시트, 가장자리 트림, 클로저 및 물방울 가장자리. 이러한 품목은 패널 가장자리와 전환을 밀봉하여 물이 들어가지 않게 하고 완성된 외관을 제공합니다.
절연 및 밀봉:단열재, 증기 장벽, 통기성 멤브레인, 밀봉 테이프 및 개스킷. 열전달을 조절하고, 결로를 관리하며, 기밀성을 유지하는 제품입니다.
C자형 도리금속 건물 외피에서 가장 널리 사용되는 보조 부재입니다. 크기는 C80~C350이며 두께는 1.5mm~3.5mm입니다. 제작과 설치가 간단하여 일반 산업용 건물이나 창고 등에 적합합니다.
Z자형 도리C형 섹션보다 더 나은 중첩 성능을 제공하며 종종 더 긴 스팬에 대해 지정됩니다. 크기는 Z80부터 Z350까지 다양하며, 설치 정확도와 배수 성능을 향상시키기 위해 사전 천공된 구멍을 사용할 수 있습니다.

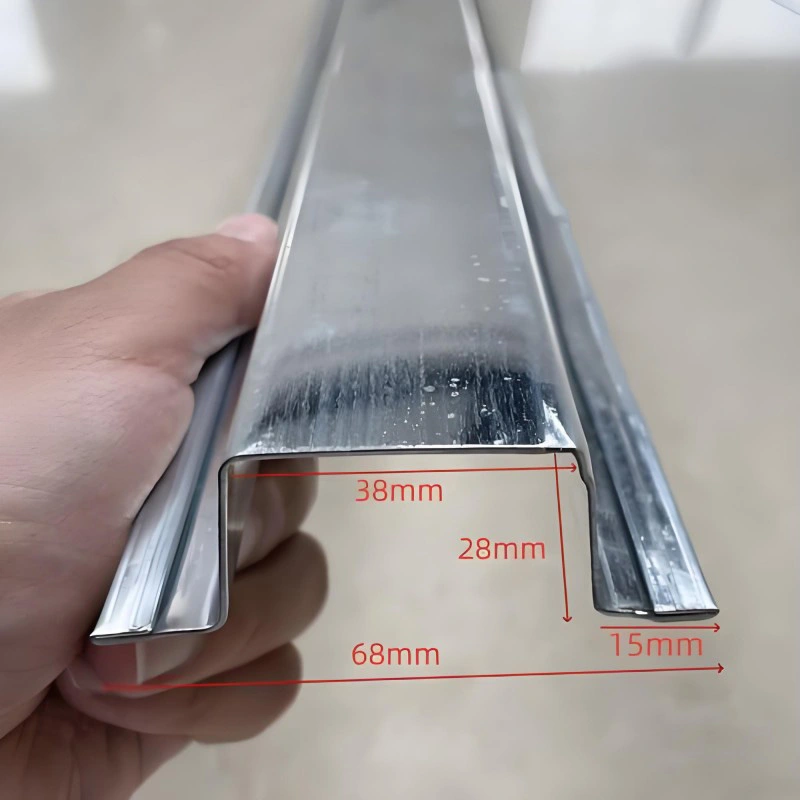

U자형 및 L자형 강철문 및 창 프레임, 모서리 보강 및 가장자리 고정에 사용됩니다.모자 채널정확한 정렬이 필요한 시스템에서 일치하는 지지 브래킷을 사용하여 작업합니다. 새그 로드와 브레이싱 튜브는 도리 시스템의 전반적인 안정성을 향상시킵니다.
지지 클립은 스탠딩 솔기 지붕 시스템에서 기술적으로 가장 중요한 부분입니다.슬라이딩 지지대지붕 패널이 온도 변화에 따라 팽창 및 수축할 수 있도록 하여 좌굴이나 패스너 피로를 유발할 수 있는 응력을 줄입니다. 이러한 지지대에는 일반적으로 열교를 방지하기 위한 절연 스페이서가 포함됩니다.고정 지지대처마나 용마루 등 움직임을 억제해야 하는 위치에 사용됩니다.
EPDM 와셔가 있는 자체 드릴링 나사는 대부분의 벽 및 지붕 패널 연결을 위한 표준 패스너입니다. 와셔는 비바람에 견디는 밀봉을 유지하는 반면, 나사 코팅은 내식성을 결정합니다. 전단 스터드는 합성 바닥 데크 시스템에서 데크를 강철 빔에 연결하고 전단력을 전달하는 데 사용됩니다.
스탠딩 심 시스템의 경우 스테인리스 스틸 클립과 알루미늄 클램프가 지붕 표면을 관통하지 않고 패널을 고정합니다. 이는 노출된 패스너의 수를 줄이고 장기적인 비바람 방지 기능을 향상시킵니다.

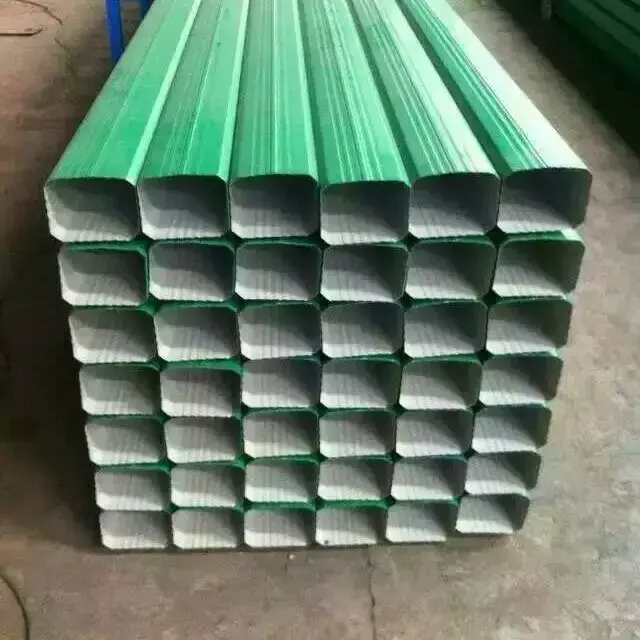

강철 홈통은 지붕 배수를 위한 주요 수집 요소입니다. 일반적인 재료로는 아연도금강과 스테인레스강이 있으며 두께는 1.0mm ~ 2.0mm입니다. 스테인레스 스틸은 더 나은 내식성을 제공하며 해안 또는 산업 환경에서 선호됩니다.

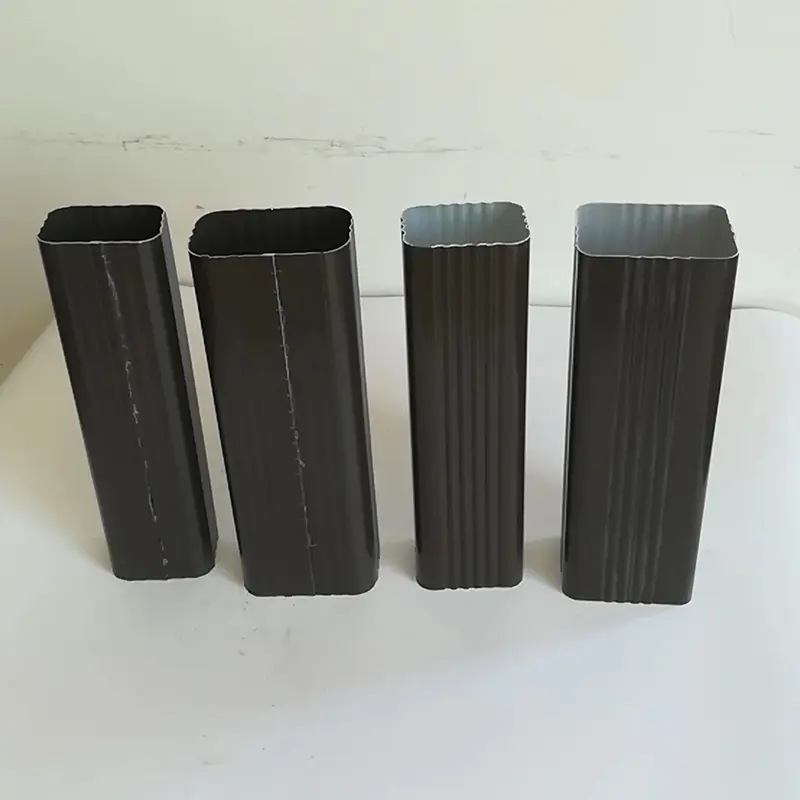

사이포닉 배수 시스템은 높은 배수 용량이 요구되는 넓은 경간 지붕에 사용됩니다. 하향관과 빗물 배출구가 시스템을 완성하여 홈통에서 지상 배수 네트워크로 물을 보냅니다.
플래싱 및 트림 조각은 패널, 벽 및 지붕 관통부 사이의 전환을 밀봉합니다. 능선 캡은 지붕 정점을 덮고 후레싱 시트는 벽과 지붕 접합부를 처리하며 가장자리 트림은 주변을 마감합니다. 마감재와 물받이 가장자리는 패널 끝과 처마에 물이 들어가는 것을 방지합니다.
암면, 유리솜과 같은 단열재는 지붕과 벽 패널 아래에 설치됩니다. 통기성 멤브레인은 물의 유입을 방지하면서 습기가 빠져나가도록 하며, 증기 장벽은 단열층 내의 응결을 제어합니다. 실란트 테이프와 개스킷은 기밀 시스템을 완성합니다.
| 구성요소 카테고리 | 공통사양 | 메모 |
|---|---|---|
| C자형 도리 | C80–C350, 두께 1.5–3.5mm | 일반 건축물에 가장 많이 사용되는 |
| Z자형 도리 | Z80–Z350, 두께 1.5–3.5mm | 사전 천공된 구멍 사용 가능 |
| 지붕 지지대 | 슬라이딩형과 고정형, 다양한 높이 | 절연 스페이서 포함 |
| 셀프 드릴링 나사 | EPDM 와셔, 온도 범위 -45°C ~ 120°C | 코팅은 내식성을 결정합니다. |
| 강철 홈통 | 아연도금 또는 스테인리스, 1.0~2.0mm | 연안지역용 스테인레스 |
| 플래싱 및 트림 | 아연 도금 또는 컬러 코팅, 0.4–0.8 mm | 패널 유형과 일치하는 프로파일 |
| 격리 | 암면, 유리솜, 50-150mm | 열 요구 사항에 따라 선택됨 |
| 통기성 멤브레인 | PE 유형, 폭 1.0~1.5m | 방수 및 증기 투과성 |
| 적용규격 | JGJ/T 473-2019 | 금속 봉투 시스템 엔지니어링 구축 |
지붕 시스템의 경우:도리 간격, 지지 클립 유형 및 패널 프로파일을 조정해야 합니다. 슬라이딩 지지대는 열 이동을 수용하기 위한 스탠딩 솔기 지붕의 표준입니다. 압축을 방지하려면 지지 높이가 단열재 두께와 일치해야 합니다.
벽 시스템의 경우:일반적으로 C자 모양의 도리(purlin)가 적합합니다. 고정 방법은 벽 패널 프로파일과 풍하중에 따라 다릅니다. EPDM 와셔가 있는 셀프 드릴링 나사는 노출된 패스너 벽에 일반적입니다. 숨겨진 패스너는 건축 패널에 사용될 수 있습니다.
부식성 환경의 경우:스테인레스 스틸 홈통, 코팅 패스너 및 알루미늄-아연 코팅 도리를 지정합니다. EPDM 와셔는 패널 코팅 및 지역 기후와 호환되어야 합니다.
넓은 경간 지붕의 경우:미리 천공된 구멍이 있는 Z자형 도리는 더 나은 배수 정렬 및 패널 지지를 제공합니다. 강우 강도가 높은 지붕에는 사이펀 배수가 필요할 수 있습니다.
도리 설치:설치하기 전에 주 철골 프레임에 레이아웃 선을 표시하십시오. 퍼린 간격은 설계 도면과 일치해야 합니다. 도리와 메인 프레임 사이의 연결은 완전히 조여야 하며 측면 이동을 방지하기 위해 필요한 곳에 새그 로드를 설치해야 합니다.
지원 클립 설치:패널 설치 순서와 동일한 방향으로 클립을 설치합니다. 클립 베이스는 퍼린에 단단히 고정되어야 합니다. 열교를 방지하려면 절연 스페이서가 올바르게 배치되었는지 확인하십시오.
패널 고정:스탠딩 솔기 시스템의 경우 패널을 클립에 결합하고 보정된 장비로 솔기를 연결합니다. 노출된 패스너 시스템에 자체 드릴 나사를 너무 세게 조이지 마십시오. 이렇게 하면 EPDM 와셔가 손상되고 풍우 방지 기능이 저하될 수 있습니다.
거터 및 후레싱 설치:홈통이 출구 지점을 향해 기울어져 있는지 확인하십시오. 모든 랩 조인트와 전환을 밀봉합니다. 후레싱은 클래딩 뒤에서 물이 추적되는 것을 방지하기 위해 패널 리브와 올바르게 겹쳐야 합니다.
지원 시스템 구성 요소는 다음을 포함하여 SENBO가 제공하는 모든 범위의 금속 봉투 패널과 함께 작동하도록 설계되었습니다.프로파일 강판, 암면 샌드위치 패널, 알루미늄-마그네슘-망간 패널, 그리고천공 패널. 예를 들어, 샌드위치 패널 벽의 도리 레이아웃은 스패닝 기능의 차이로 인해 단일 스킨 프로파일 시트 벽의 퍼린 레이아웃과 다릅니다. 우리 엔지니어링 팀은 선택한 패널 유형에 맞게 구조적 지지대를 조정하는 레이아웃 도면을 제공할 수 있습니다.
슬라이딩 지지대를 사용하면 온도 변화에 따라 지붕 패널이 길이를 따라 움직일 수 있습니다. 이는 열 응력을 줄이고 패스너 피로를 방지합니다. 처마나 용마루 등의 구속 지점에는 고정 지지대가 사용됩니다. 스탠딩 솔기 지붕에서 대부분의 클립은 슬라이딩 유형이며 고정 클립은 특정 위치에서만 사용됩니다.
퍼린 간격은 샌드위치패널(판넬) 프로파일, 시트 두께, 풍하중 및 적설 하중에 따라 달라집니다. 더 높은 리브를 가진 더 강한 패널은 더 먼 거리에 걸쳐 있을 수 있으며 더 적은 도리를 필요로 합니다. 간격은 각 프로젝트의 구조 계산을 통해 확인되어야 합니다. 우리 기술팀은 선택한 패널에 따라 적합한 레이아웃을 추천해 드릴 수 있습니다.
해안 지역의 경우 부식 방지 코팅이 높은 패스너를 지정해야 합니다. 스테인레스 스틸 패스너나 두꺼운 아연-알루미늄 코팅이 있는 패스너가 적합합니다. EPDM 와셔는 또한 UV 저항성이 있어야 하며 비바람에 견디는 밀봉을 유지하기 위해 패널 코팅과 호환되어야 합니다.
예. 비표준 패널 모양에 맞게 지지 클립, 후레싱 및 클로저를 제작할 수 있습니다. 올바른 구성 요소를 선택하거나 제조할 수 있도록 패널 프로파일 도면과 프로젝트의 구조적 요구 사항을 제공합니다.
재료 인증서, 코팅 보고서 및 제품 테스트 보고서가 제공될 수 있습니다. 도리 및 패스너의 경우 밀 테스트 인증서를 사용할 수 있습니다. 화재 성능이나 구조 계산 메모 등 추가 규정 준수 문서가 필요한 프로젝트의 경우 요청 시 제공될 수 있습니다.
