프로파일 강판은 코팅 또는 도금 강판을 파형 단면으로 롤 성형하여 생산되는 냉간 성형 패널입니다.SENBO 건축자재치수 정확도, 코팅 성능 및 장기 사용 수명에 중점을 두고 철강 구조 건물의 지붕, 벽 및 바닥 응용 분야에 이러한 시트를 공급합니다.
베이스 기판은 적용 환경과 요구되는 내구성에 따라 선택됩니다. 일반적인 옵션에는 용융 아연 도금 강철, 알루미늄-아연 합금 코팅 강철, 컬러 코팅 강철, 스테인레스 스틸 및 알루미늄 합금이 포함됩니다. 대부분의 건축 응용 분야에서 아연 도금 또는 알루미늄-아연 코팅 강철은 비용과 내식성 사이에서 최상의 균형을 제공합니다. 시트 두께는 일반적으로 0.25mm~2.3mm 범위이며, 건물 건설에서는 0.4mm~1.6mm가 가장 일반적입니다.
코팅 시스템은 시트가 대기 부식에 얼마나 잘 저항하고 시간이 지나도 외관을 유지하는지를 결정합니다. 다양한 코팅 유형을 사용할 수 있습니다.
용융 아연 도금 코팅:아연 코팅 중량 범위는 Z100부터 Z450까지입니다. 더 두꺼운 코팅은 부식성 환경에서 더 긴 서비스 수명을 제공합니다. Z275는 일반 건축 응용 분야의 공통 사양입니다.
알루미늄-아연 합금 코팅:AZ150은 지붕공사의 표준사양입니다. 코팅에는 약 55%의 알루미늄, 43.5%의 아연, 1.5%의 실리콘이 포함되어 있어 유사한 아연 코팅에 비해 3~5배에 달하는 내식성을 제공합니다. 이는 해안 및 산업 환경에 적합합니다.

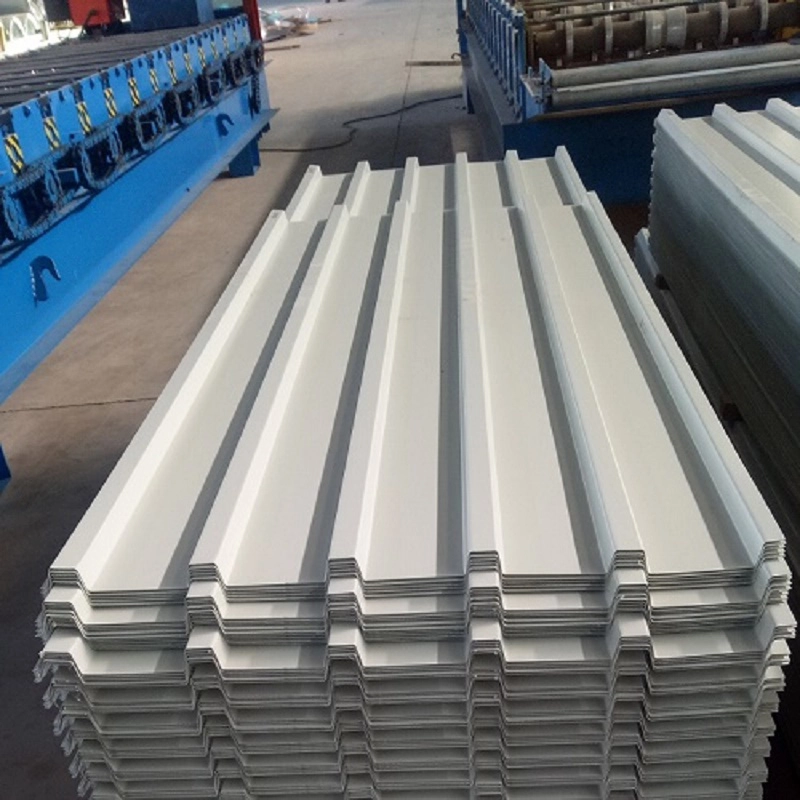

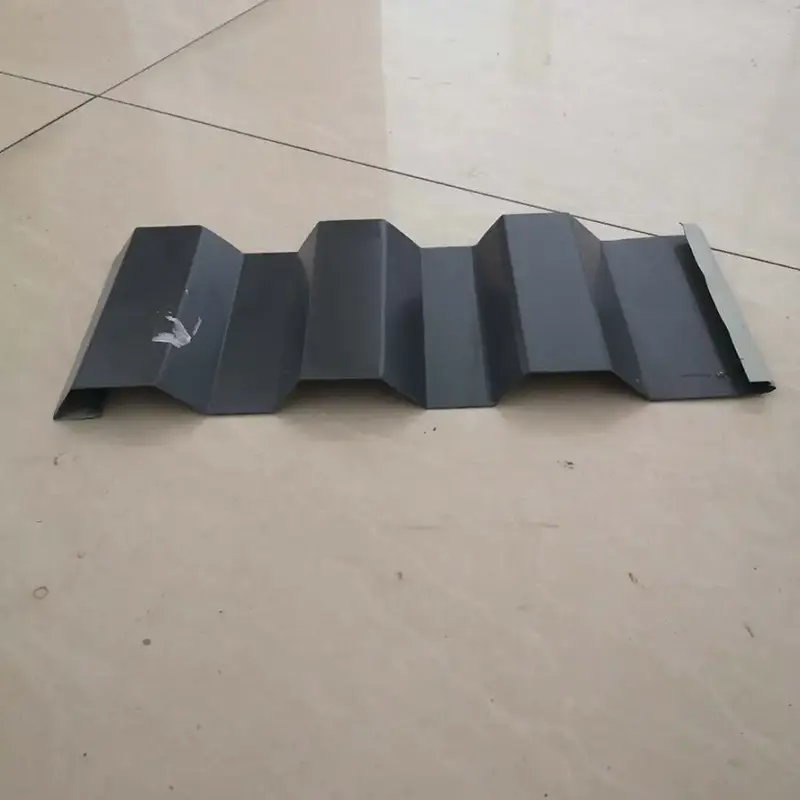

컬러 코팅:폴리에스터(PE), 고내구성 폴리에스터(HDP) 및 폴리불화비닐리덴(PVDF) 코팅은 미적 및 추가적인 보호 목적을 위해 금속 코팅 위에 적용됩니다. PVDF는 세 가지 중에서 최고의 UV 저항성과 색상 유지력을 제공합니다.
프로파일 강판은 굴곡 강성과 스패닝 능력에 직접적인 영향을 미치는 파고에 따라 그룹화됩니다.
저파도 시트(파고 30mm 이하):이 패널은 굴곡 강성이 낮으며 주로 벽 클래딩으로 사용됩니다. 스패닝 요구 사항이 중간 정도인 수직 응용 분야에 가볍고 경제적입니다.
중파 시트(파고 30~70mm):이는 강성과 재료 효율성의 균형을 제공하여 지붕과 벽 응용 분야 모두에 적합합니다. 많은 산업용 건물 지붕은 중파 프로파일을 사용합니다.
파도가 높은 시트(파고 70mm 이상):이는 최고의 굽힘 강성을 제공하며 더 긴 경간이나 더 높은 하중 요구 사항이 있는 지붕 시스템에 지정됩니다. 그들은 일반적으로 대규모 공공 건물에 사용됩니다.
패널 지정 시스템은 YX[파고]-[파동 간격]-[유효 적용 폭] 형식을 사용합니다. 예를 들어 YX15-380-760은 파고 15mm, 파간 간격 380mm, 유효 커버리지 폭 760mm를 나타냅니다. 시트 두께는 별도로 지정됩니다.
| 매개변수 | 범위 / 옵션 | 메모 |
|---|---|---|
| 기본 기판 | 용융아연도금강판, Al-Zn 합금도금강판, 컬러도금강판, 스테인레스강, 알루미늄합금 | 환경 및 용도에 따라 선택 |
| 시트 두께 | 0.25~2.3mm | 0.4~1.6mm 건물용 공통 |
| 파도 높이 | 10~200mm | 저파형, 중파형, 고파형 |
| 기본 시트 너비 | 600~1270mm | 프로필에 따라 다름 |
| 아연 코팅 | Z100, Z150, Z275, Z450 | 용융 아연 도금 |
| Al-Zn 코팅 | AZ100, AZ150, AZ200 | 알루미늄-아연 합금 코팅 |
| 항복 강도 | 235~550MPa | 기판 등급에 따라 다름 |
| 적용규격 | GB/T 12755-2008 | 건축용 프로파일 강판 |
애플리케이션별 공통 패널 모델:

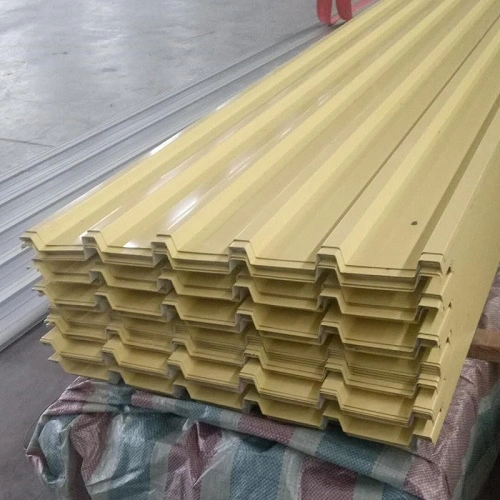

지붕 패널:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
벽 패널:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
바닥 데크 프로필:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555(폐쇄형)
프로파일 강판의 구조적 성능은 파고, 강판 두께 및 기판 등급에 따라 달라집니다. 더 높은 웨이브 프로파일은 더 큰 관성 모멘트를 제공하고 지지대 사이에 더 멀리 확장될 수 있습니다. 지붕 적용의 경우 최소 권장 시트 두께는 0.6mm입니다. 벽 패널의 두께는 최소 0.5mm여야 하며, 합성 슬래브에 사용되는 바닥 데크 프로파일의 최소 두께는 0.8mm여야 합니다.
시트 두께가 1.2mm를 초과하면 성형이 더 어려워지고 데크 관통 스터드 용접이 시트와 지지 빔 모두를 안정적으로 관통하지 못할 수 있습니다. 이러한 이유로 실제 시트 두께는 일반적으로 프로파일 패널의 경우 1.5mm 이하로 제한됩니다.
프로파일 시트는 다이어프램 작용을 통해 강철 건물의 전반적인 측면 안정성에 기여할 수 있습니다. 이를 위해서는 모든 시트 가장자리와 중간 지지대를 따라 적절하게 고정해야 합니다. 고정 패턴은 프로젝트 도면에 지정되어야 합니다.
지붕 적용의 경우:필요한 경간 및 설계 하중에 대해 충분한 파고와 시트 두께를 가진 프로파일을 선택하십시오. 알루미늄-아연 코팅 기판(AZ150)은 해안 및 산업 환경에 권장됩니다. 모든 끝 랩과 측면 랩은 지붕 경사와 지역 강우 강도에 따라 밀봉되어야 합니다.
벽면 적용의 경우:일반적으로 낮은 파도 프로필이 적합합니다. 패널 색상과 마감재는 전체적인 건물 미적 특성에 맞게 선택해야 합니다. 바람이 많이 부는 지역에 있는 건물의 경우 패널 제조업체에 체결 패턴을 확인하십시오.
바닥 데크의 경우:복합 슬래브 건설을 위해 특별히 설계된 프로파일을 사용하십시오. 최소 시트 두께는 0.8mm입니다. 프로파일이 지정된 전단 스터드 직경 및 용접 절차와 호환되는지 확인하십시오.
설치 중:코팅 손상 및 변형을 방지하기 위해 시트를 조심스럽게 다루십시오. 하중을 고르게 분산시키는 리프팅 장비를 사용하십시오. 절단된 가장자리는 부식 시작을 방지하기 위해 보호되어야 합니다. 절단 및 드릴링 후에 패널 표면에서 금속 부스러기를 제거하십시오.
프로파일 강판은 종종 다음과 함께 설치됩니다.암면 샌드위치 패널건물 봉투 시스템에서. 단일 스킨 프로파일 시트는 샌드위치 조립체의 내부 라이너 역할을 할 수 있으며 단열 패널은 열 장벽을 제공합니다. 바닥 시스템에서는바닥 데크프로파일은 철근 및 콘크리트와 함께 작동하여 복합 슬래브를 형성합니다. 지원하는건축 자재 액세서리 시스템도리, 패스너, 후레싱, 실란트를 포함한 패널 프로파일 및 프로젝트 조건에 맞게 선택해야 합니다. 우리 엔지니어링 팀은 이러한 결합 시스템에 대해 조정된 레이아웃 도면을 제공할 수 있습니다.
1.가볍고 경제적인 외피가 필요한 산업 플랜트 지붕 및 벽.
2.벽과 지붕에 중파 프로파일을 사용하는 창고 및 물류 시설 클래딩.
3.공항 터미널, 기차역, 스포츠 경기장 등 장경간 지붕 프로파일이 지정된 공공 건물.
4.프로파일 시트가 프레임의 전반적인 측면 안정성에 기여하는 철골 구조 건물입니다.
5.복합 슬래브의 영구 거푸집으로 프로파일 데크를 사용하는 철골 건물의 바닥 시스템입니다.
벽 패널의 경우 최소 두께는 0.5mm입니다. 지붕 패널의 두께는 최소 0.6mm 이상이어야 합니다. 합성 슬래브에 사용되는 바닥 데크 프로파일에는 최소 0.8mm의 두께가 필요합니다. 이 값은 표준 강철 기판에 적용되며 고부하 또는 긴 스팬 적용을 위해 증가해야 할 수도 있습니다.
알루미늄-아연 합금 코팅(AZ150)은 유사한 아연 코팅에 비해 3~5배 내식성을 제공합니다. 알루미늄 구성 요소는 안정적인 장벽 층을 형성하는 반면, 아연 구성 요소는 절단 가장자리에서 희생적인 보호 기능을 제공합니다. 해안 또는 산업 환경의 경우 일반적으로 AZ 코팅 강철을 권장합니다. 표준 내부 용도로는 아연 도금 강철이 적합합니다.
1.2mm 이상의 시트 두께는 복잡한 프로파일을 형성하기가 어렵습니다. 또한 데크 관통 스터드 용접은 복합 바닥 시스템에 사용될 때 1.2mm보다 두꺼운 시트를 안정적으로 관통하지 못할 수 있습니다. 대부분의 프로파일 시트 적용의 경우 실제 상한은 1.5mm입니다.
예. 모든 모서리와 중간 지지대를 따라 적절하게 고정되면 프로파일 시트는 평면 내 전단력을 전달하고 건물 안정성에 기여할 수 있습니다. 이러한 목적에 맞게 고정 패턴을 설계해야 하며, 적절한 패스너 간격과 가장자리 거리가 있어야 합니다. 구조 엔지니어에게 다이어프램 용량을 확인하십시오.
모든 현장 절단은 강철 기판을 노출하므로 터치업 코팅이나 아연 함유 페인트로 보호해야 합니다. 금속 부스러기나 드릴 조각은 즉시 제거하십시오. 패널 표면이 녹슬고 얼룩이 질 수 있습니다. 알루미늄-아연 코팅 강철의 경우 노출된 절단 가장자리는 여전히 주변 코팅의 희생적 보호 혜택을 받지만 여전히 손질 처리가 권장됩니다.
