루버 천공 시트

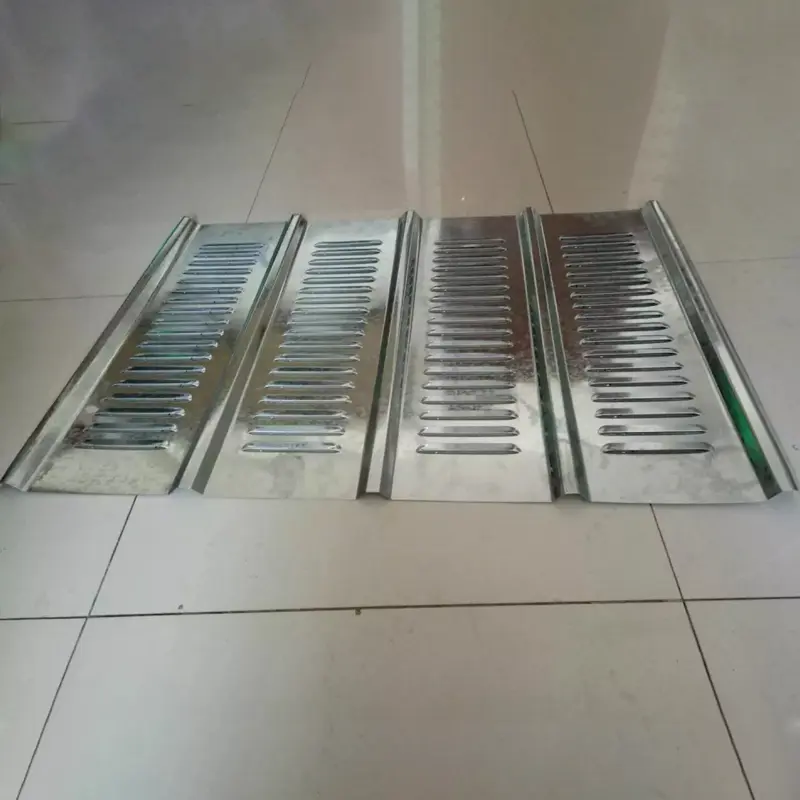

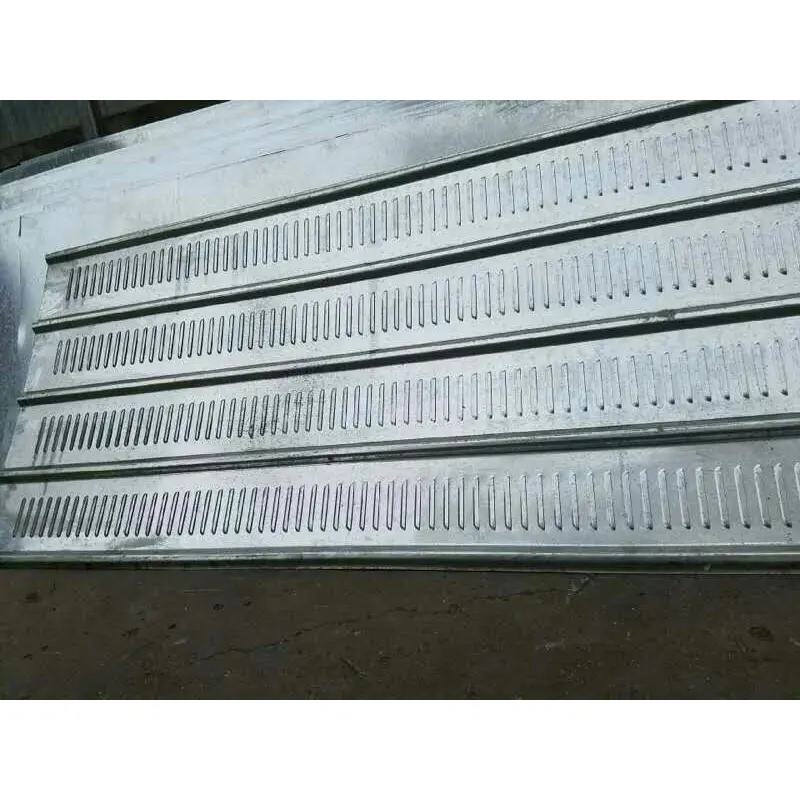

Louvered Perforated Sheet는 금속 시트를 고속 정밀 스탬핑 장비를 사용하여 가공하여 각진 루버 모양의 개구부 구조를 형성한 기능성 건축 패널입니다. 표준 천공 패널(원형 또는 사각형과 같은 직선 구멍이 있음)과 달리 루버 천공 패널은 각진 루버가 특징입니다. 이 디자인은 수평 시선을 차단하면서 공기가 대각선 채널을 통해 흐르도록 하여 "통풍되지만 불투명한" 효과를 얻습니다.

기본 재료 선택

작동 환경 및 성능 요구 사항에 따라 다음 재료를 선택할 수 있습니다.

Q235 아연 도금 강철:건축에 사용되는 가장 일반적인 재료입니다. 표면은 용융 아연 도금 및 정전기 분말 코팅(코팅 두께 ≥60μm)으로 처리되어 벗겨지거나 녹슬지 않고 500시간의 염수 분무 테스트를 견딥니다. 테스트 표준: ASTM B117 / ISO 9227. 요청 시 실험실 보고서가 제공됩니다.

304 스테인레스 스틸:높은 내식성을 요구하는 옥외 환경이나 장식용 프로젝트에 사용됩니다.

알루미늄 합금:무게 제한이 있거나 알루미늄-마그네슘-망간 지붕 패널과의 호환성이 필요한 프로젝트에 사용됩니다.

제조 공정 및 사양:고속, 정밀, 완전 자동화된 펀칭 라인을 사용하여 생산되는 이 시스템은 천공 컬러 코팅 강철 코일, 알루미늄 코일, 스테인레스 강판을 포함한 다양한 재료를 지원합니다. 표준 두께 범위는 0.5mm~2.0mm입니다(얇은 시트: 0.5~1.0mm, 두꺼운 시트: 1.0~2.0mm). 일반적인 루버 각도는 45°~60°이며 개방 면적 비율은 40%~60%입니다. 표준 시트 크기는 1000×2000mm 및 1250×2500mm입니다. 요청 시 맞춤 크기를 이용할 수 있습니다.

표면 처리:아연도금강판은 정전분체도장으로 마감할 수 있습니다. 색상은 RAL 표준에 따라 맞춤화됩니다(일반적인 색상에는 진한 회색, 밝은 회색, 감청색 및 진한 녹색이 포함됩니다).

성능 검증

1. 음향 성능 - 실험실에서 측정한 소음 감소

타공 루버 패널의 음향 성능은 구체적인 실험 데이터를 통해 뒷받침됩니다. 미세 천공 수평 루버 패널에 대해 국립 청쿵 대학교(대만) 건축 음향학 연구소에서 수행한 체계적인 연구에 따르면 평균 소음 감소 범위는 최소 4dB에서 최대 15dB입니다. 음향 성능에 영향을 미치는 주요 변수로는 루버 길이, 루버 두께, 구조적 구성(단면 vs. 양면 천공), 루버 각도, 루버 간격 등이 있습니다.

2. 통풍 및 바람 저항 – 바람 저항이 30% 이상 감소

천공 루버 패널은 루버의 각진 천공을 통해 자연 환기와 압력 완화를 촉진하여 바람 저항을 효과적으로 줄입니다. 비교 풍하중 계산을 바탕으로, 건설물 비축에 사용될 때 루버 공기 흐름 설계는 기존의 견고한 장벽에 비해 바람 저항을 30% 이상 줄입니다. 패널은 해당 건축 법규(예: GB 50009/EN 1991)에 따라 현지 풍하중 요구 사항을 충족하도록 설계되었으며 구조 계산 및 프로젝트별 풍하중 평가를 통해 실제 성능이 검증되었습니다. 따라서 태풍이 자주 발생하고 바람이 많이 부는 해안 지역에 적합합니다.

3. 부식 및 내후성 – 500시간 염수 분무 테스트

천공 루버 패널의 내식성은 용융 아연 도금 후 정전 분말 코팅이라는 이중 공정 시스템을 통해 보장됩니다. 아연 도금 베이스 레이어는 고온 경화 실외 등급 폴리에스테르 파우더 코팅(두께 ≥60μm)과 결합됩니다. 패널은 ASTM B117/ISO 9227에 따라 벗겨지거나 녹슬지 않고 500시간의 염수 분무 테스트를 견딥니다. 요청 시 제3자 테스트 보고서를 이용할 수 있으며, 실외 서비스 수명은 일반적인 환경 조건에서 5~10년으로 추정됩니다.

4. 기계적 및 제작적 특성

Q235 아연 도금 강철로 제작된 이 소재는 탁월한 압축 강도를 제공하며 루버 스탬핑 공정은 높은 치수 정밀도를 보장합니다. 철도 운송 응용 분야(환기 및 방수 셔터)에서 이 구조는 전면을 향한 천공 루버 패널과 후면 빗물 차단 장치를 결합하여 공기 흐름과 날씨 보호의 균형을 맞춥니다. 전동식 장비 동력실의 경우 소음을 줄이기 위해 루버 구조에 5~10mm 흡음재를 적용할 수 있습니다.

5. 검증된 애플리케이션 시나리오

대규모 공공건물 장식 및 흡음:이 루버 천공 시트는 공항, 기차역, 경기장, 전시 센터 및 지하철 역과 같은 주요 프로젝트의 장식 및 음향 처리에 사용됩니다.

건설 비축:루버 천공 저장 장치는 볼트 조립 방식의 모듈식 설계를 갖추고 있어 현장 용접이 필요하지 않습니다. 5회 이상 재사용을 지원하며, 철강재 재활용률 95%를 자랑한다.

장비 환기 및 열 방출:장비 인클로저의 방열 패널로 사용되는 이 루버는 일반적으로 스테인레스 스틸, 아연 도금 강철 또는 알루미늄(두께: 0.8~2mm)으로 제조되어 효과적인 환기 및 방열 기능을 제공하는 동시에 먼지 및 물 튀김 보호 기능도 제공합니다.

주요 사양 개요

아래 나열된 모든 매개변수는 공장 표준 생산 또는 참조 테스트를 기반으로 합니다. 특정 프로젝트 요구 사항을 충족하도록 사용자 정의가 가능합니다.

주요 장점

1. 가시성이 없는 환기(독특한 기능성).각진 루버 디자인은 정면에서 볼 때 겹쳐져 외부 시야를 90% 이상 차단하는 동시에 자연스러운 공기 흐름을 허용하여 프라이버시 보호와 환기 및 열 방출의 균형을 유지합니다. 육안 검사는 패널 표면에 수직으로 1미터 거리에서 측정됩니다.

2. 검증된 음향 성능(4~15dB 감소).실험실 테스트에서는 평균 4~15dB의 소음 감소가 확인되었습니다. 흡음면이나 미세 천공 패널을 추가하면 성능이 더욱 향상될 수 있습니다.

3. 내식성 및 내구성(500시간 염수분무 검증).이중 부식 방지 보호(용융 아연 도금 및 정전기 분말 코팅)로 ASTM B117/ISO 9227에 따라 500시간의 염수 분무 테스트 후에도 벗겨짐이나 녹이 발생하지 않습니다. 실외 서비스 수명은 5~10년입니다.

4. 모듈식 조립 및 재사용성.볼트 연결 방식의 모듈형 설계로 현장 용접이 필요하지 않습니다. 패널은 최소 5회 재사용이 가능하며, 강철 재활용률은 95%입니다.

5. 유연한 소재 및 사양 맞춤화.Q235 아연도금강, 스테인리스강, 알루미늄 등 다양한 재질로 제공됩니다. 플레이트 두께, 치수 및 색상을 특정 프로젝트 요구 사항에 맞게 맞춤 설정할 수 있습니다.

응용 시나리오

1.공항, 기차역, 경기장, 전시 센터, 지하철역과 같은 대형 공공 건물을 위한 장식 및 흡음 시스템.

2.도로 공사, 지하철 굴착 및 주거 개조를 위한 건설 현장 비축(바람 저항 및 압력 완화 필요)

3.산업 플랜트 및 장비실의 환기, 방열 및 먼지 보호.

4.도시 도로 및 산업 구역용 소음 장벽(흡음재와 결합된 경우)

5.통합 건축 음영 및 환기 루버 시스템.

천공 루버 패널을 선택하는 이유는 무엇입니까?

건축 장식, 건축 적재 또는 소음 감소 프로젝트를 위한 환기와 차폐의 균형을 맞추는 기능성 패널을 찾고 계십니까? Q235 아연도금강 또는 스테인리스강으로 제작된 이 패널은 정밀 스탬프가 찍힌 45°~60° 각도 루버가 특징입니다. 90% 이상의 시각적 차단(1m 수직 시야에서 측정)을 제공하는 동시에 자연 환기 및 압력 완화가 가능하며 솔리드 패널에 비해 바람 저항이 30% 이상 낮습니다. 음향 실험실 테스트에서는 4~15dB의 소음 감소가 확인되었으며, 500시간 염수 분무 테스트(ASTM B117/ISO 9227)에서는 내식성이 검증되었습니다. 모듈식 설계로 반복적인 재사용이 가능합니다. 대규모 공공 건물의 장식용 흡음부터 도시 도로 공사를 위한 방풍 비장까지, 검증된 성능 데이터를 바탕으로 하는 천공 루버 패널은 소음 감소 및 바람 저항과 함께 "가시성 없는 환기"를 보장하는 신뢰할 수 있는 솔루션을 제공합니다.

자주 묻는 질문

1. 염수 분무 테스트에는 어떤 표준이 사용됩니까?

우리는 ASTM B117 또는 ISO 9227에 따라 500시간 동안 분말 코팅 패널을 테스트합니다. 결과 확인을 위해 요청 시 제3자 테스트 보고서를 이용할 수 있습니다.

2. 90% 육안검사는 어떻게 측정되나요?

육안 검사율은 패널 표면에 수직인 1m 거리에서 측정됩니다. 일반적인 시야각에서 각진 루버는 겹쳐져 수평 시야의 90% 이상을 차단하면서도 공기 흐름은 허용합니다.

3. 바람이 많이 부는 지역에서도 패널을 사용할 수 있나요?

예. 루버 디자인은 견고한 패널에 비해 풍하중을 30% 이상 줄여줍니다. 우리는 해당 코드(예: GB 50009 또는 EN 1991)에 따라 프로젝트별 풍하중 계산을 수행하여 패널과 지지 구조가 적절하게 설계되었는지 확인합니다.

4. 루버 타공 패널에는 어떤 재료를 사용할 수 있습니까?

우리는 Q235 아연 도금 강철, 304 스테인레스 스틸 및 알루미늄 합금을 제공합니다. 선택은 부식 요구 사항, 무게 제한 및 미적 선호도에 따라 달라집니다. 모든 재료는 다양한 RAL 색상으로 분체 코팅될 수 있습니다.

5. 주문하기 전에 샘플이나 테스트 보고서를 제공합니까?

예. 요청 시 평가용 샘플 패널을 제공하고 관련 테스트 보고서(염수 분무, 음향, 기계)를 공유할 수 있습니다. 당사 엔지니어링 팀은 귀하의 특정 프로젝트에 대한 기술 상담도 제공합니다.

6. 패널은 어떻게 설치되나요?

패널은 모듈식 볼트 조립용으로 설계되어 현장 용접이 필요하지 않습니다. 이를 통해 더 빠르게 설치하고 쉽게 분해할 수 있으며 패널을 여러 번 재사용할 수 있습니다.
