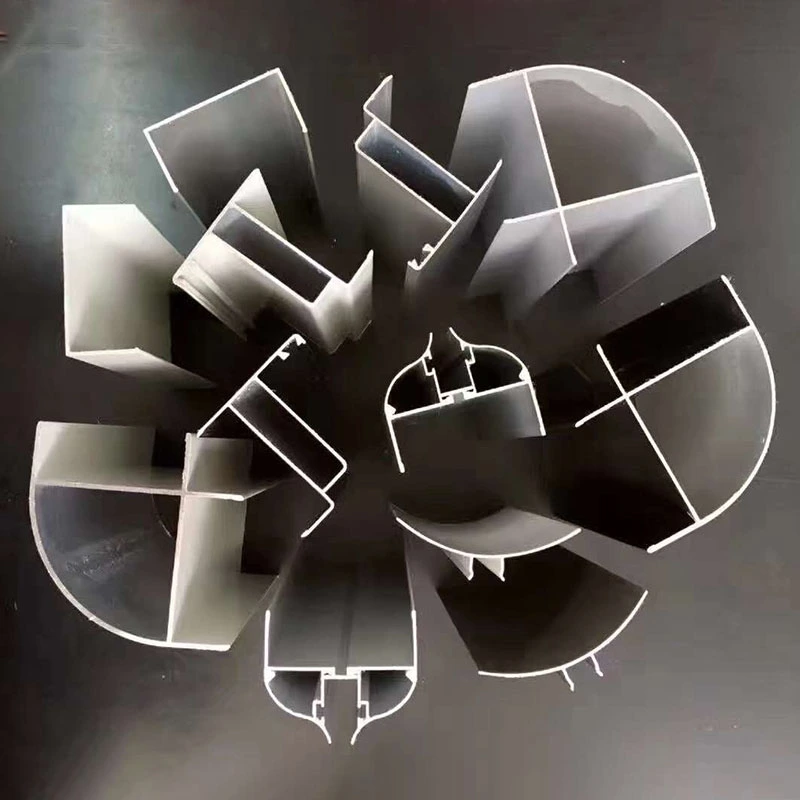

클린룸 알루미늄 액세서리

클린룸 알루미늄 프로파일이라고도 알려진 클린룸 알루미늄 액세서리는 제어된 환경 인클로저 시스템을 위해 설계된 특수 구성 요소입니다.SENBO 건축자재는 치수 정확도, 표면 청결도 및 모듈 호환성에 중점을 두고 클린룸 패널 및 액세서리 제품군의 일부로 이러한 프로파일을 공급합니다.

프로파일은 고온 압출을 사용하여 6063-T5 알루미늄-마그네슘-실리콘 합금으로 제조됩니다. 표면 마감에는 양극 산화 처리, 전기 영동 코팅 및 분체 코팅이 포함되며, 각각은 내식성과 매끄럽고 먼지가 발생하지 않는 마감을 위해 선택됩니다. 표준 프로파일 길이는 조각당 6미터이며 맞춤형 절단 및 비표준 사양도 가능합니다.

기능적으로 제품 시리즈는 프레임 연결 프로파일(I-프로파일, H-프로파일, T-프로파일), 밀봉 및 마감 프로파일(U-채널, 앵글 프로파일, 내부 및 외부 반경 프로파일), 도어 및 창 프로파일(도어 프레임, 도어 리프 섹션, 창 프레임), 천장 서스펜션 프로파일(FFU 용골, T-서스펜션 빔, "와인 글라스" 서스펜션 빔)의 네 가지 주요 범주를 다룹니다.

소재 및 표면 처리

모재는 6063-T5 알루미늄 합금으로 강도, 인성, 내식성이 균형을 이루고 있습니다. 인장 강도 범위는 150~350MPa입니다. 아노다이징은 청소가 쉽고 입자가 떨어지지 않는 단단하고 내마모성 표면을 생성합니다. 분체 코팅은 다양한 색상으로 내구성 있는 마감을 제공하며, 전기 영동 코팅은 복잡한 프로파일에도 균일한 적용 범위를 제공합니다.

모든 표면 처리는 낮은 입자 발생 및 일반적인 소독제에 대한 내성에 대한 클린룸 요구 사항을 충족하도록 설계되었습니다. 알루미늄 합금 자체는 무독성, 무취이며 습기 및 곰팡이 발생에 강합니다. 이는 전자, 제약 및 식품 산업 클린룸에서 장기간 사용을 통해 입증되었습니다.

치수 표준 및 제품 범위

산업 표준 및 공급업체 제품 데이터를 바탕으로 수집한 다음 표에는 공통 프로필 카테고리에 대한 대표적인 사양이 나열되어 있습니다.

실제 설치 성능

1. 모듈 호환성 및 치수 공차

클린룸 알루미늄 액세서리는 40, 50 및 75 시리즈와 같은 범용 사양을 갖춘 모듈식 개념을 중심으로 설계되었습니다. 연결 슬롯 너비와 구멍 간격은 업계 표준 치수를 따르며, 슬롯 너비 공차는 일반적으로 ±0.2mm 이내로 제어됩니다. 이를 통해 다양한 구성 요소 간의 빠르고 긴밀한 조립이 보장됩니다. 공장 조립 검증에는 설치 후 프로파일이 간섭하거나 잘못 정렬되지 않도록 연결의 견고성, 치수 조정 및 밀봉 구조의 호환성에 대한 검사가 포함됩니다.

2. 청결성을 위한 반경 코너 디자인

반도체 클린룸 및 제약 GMP 작업장과 같은 엄격한 청결 요구 사항이 있는 환경에서 벽과 벽 및 벽과 천장 접합부는 반경 50mm(R50)의 알루미늄 합금 코빙으로 마감됩니다. 곡선형 프로필은 90도 각도를 제거하여 먼지 축적을 줄이고 청소 및 소독을 단순화합니다. 또한 부드러운 전환은 기류 난류를 최소화하여 중요한 구역에서 단방향 층류 기류를 유지하는 데 도움을 줍니다. 코너 구성품은 블라인드 리벳을 사용하여 벽 패널에 고정되므로 용접과 관련된 미립자 오염 없이 신속하게 설치할 수 있습니다.

3. FFU 지원을 위한 그리드 천장 시스템

FFU(팬 필터 장치) 그리드 프레임워크는 클린룸 천장 시스템의 주요 구조적 지원입니다. 표준화된 커넥터(양방향, 3방향, 4방향 등)로 조립된 고강도 T자형 알루미늄 합금 프로파일을 사용합니다. 6063-T5 합금은 시스템을 가벼우면서도 강하게 유지하며 프로파일 단면에는 유틸리티 라우팅을 위한 전용 채널이 포함되어 있습니다. 커넥터는 내식성을 위해 아연 도금 처리되어 있습니다. 표준 그리드 모듈의 내부 개구부는 1180×580mm로 FFU 설치 요구 사항과 일치합니다.

서스펜션 시스템에는 하중 지지력에 대한 30%의 안전 여유가 포함되어 있습니다. 행거 간격은 1200mm 이내로 유지되며, 프레임 레벨링은 미터당 1mm 미만의 공차로 유지됩니다. 기존 용접 프레임에 비해 이 사전 조립 방식은 건설 시간을 30% 이상 단축하고 후속 유지 관리 효율성을 50% 향상시킵니다.

4. 표면 청결도 및 밀봉 성능

양극 산화 처리 또는 분체 코팅 후 이러한 프로파일의 표면은 매끄럽고 버가 없으며 먼지 부착에 대한 저항력이 있습니다. 사전 가공된 홈을 사용하면 밀봉 스트립, PVC 캡, 플라스틱 코너 가드와 같은 비금속 부품을 설치할 수 있어 방진 및 기밀성이 향상됩니다. 알루미늄 합금 소재 자체는 무독성, 무취, 부식 방지 및 방습 기능을 갖추고 있으며 여러 산업 분야의 클린룸 환경에서 장기적인 성능이 입증되었습니다.

기능적 특성

1. 신뢰할 수 있는 재료 특성.6063-T5 알루미늄 합금은 균일한 질감과 150-350 MPa의 인장 강도를 제공합니다. 설계 수명은 일반적인 클린룸 조건에서 최소 15년입니다.

2. 긴밀한 조립을 위한 정확한 공차.슬롯 폭 공차는 ±0.2mm 이내로 유지됩니다. 모듈식 설계와 표준화된 인터페이스는 클린룸 패널 및 밀봉 스트립과 같은 보완 재료와의 긴밀한 결합을 보장합니다.

3. 먼지가 발생하지 않는 매끄러운 표면.양극 산화 처리, 전기 영동 및 분체 코팅을 포함한 표면 처리를 통해 부식 방지 및 세척이 용이한 매끄럽고 다공성이 없는 마감 처리가 이루어집니다. 이는 낮은 입자 방출에 대한 클린룸 요구 사항을 충족합니다.

4. 포괄적인 제품 범위.이 시리즈에는 채널 프로파일, 각도 프로파일, 반경 코너 프로파일, 문 및 창틀, FFU 그리드 시스템이 포함됩니다. 요청 시 맞춤형 치수 및 특수 형상을 제작할 수 있습니다.

5. 모듈식 조립 및 재사용성.프로파일은 볼트 연결부와 리벳을 사용하여 조립되므로 용접이 필요하지 않습니다. 이를 통해 레이아웃 변경이 필요할 때 신속한 설치, 분해 및 재사용이 가능합니다.

설치 및 호환성 참고 사항

벽면 패널 연결의 경우:I-빔과 H-빔 프로파일은 패널 사이의 중간 커넥터로 사용됩니다. 설치하기 전에 프로파일 슬롯 너비가 패널 가장자리 두께와 일치하는지 확인하십시오. 틈이 생기지 않도록 패스너를 균일하게 조이십시오.

코너 마감의 경우:먼지 트랩을 제거하려면 벽과 벽 및 벽과 천장 접합부에서 R50 이상의 반경 프로파일을 사용하십시오. 깔끔한 외관과 미립자 오염 감소를 위해 나사 대신 블라인드 리벳을 사용하는 것이 좋습니다.

FFU 그리드 천장의 경우:행거 간격이 1200mm를 초과하지 않고 프레임의 수평이 미터당 1mm 이내인지 확인하십시오. 1180×580mm의 그리드 개구부는 FFU 모듈의 표준이지만 맞춤형 크기도 수용할 수 있습니다.

문 및 창틀의 경우:클린룸 패널 두께와 일치하는 프로파일을 선택하십시오. 밀봉 홈이 의도한 개스킷 또는 밀봉재와 호환되는지 확인하십시오. 설치 후 문이나 창문이 눌리지 않고 원활하게 작동하는지 확인하세요.

이 프로필이 사용되는 위치

1.전자 및 반도체 클린룸: 벽 패널 및 천장은 물론 FFU 그리드 천장 시스템의 연결 및 고정.

2.바이오의약품 GMP 시설: 내부 및 외부 모서리를 밀봉하고 먼지가 갇히는 데드존을 제거하기 위한 R50 반경 모서리 프로파일.

3.병원 수술실 및 ICU 병동: 문 및 창틀 설치 및 기밀 밀봉 적용.

4.식품 가공 클린룸: 클린룸 패널 연결, 바닥 채널 밀봉 및 천장 그리드 설치.

5.실험실 청정 구역: 프레임워크 조립, 유틸리티 라인 통합 및 밀봉.

자주 묻는 질문

1. 제약 클린룸에는 어떤 표면 처리를 권장합니까?

제약 GMP 시설의 경우 양극 산화 처리 또는 분말 코팅 마감재가 일반적으로 사용됩니다. 이는 다공성이 없고 세척이 용이하며 일반적인 소독제에 내성이 있기 때문입니다. 균일한 적용 범위가 필수적인 복잡한 모양의 프로파일에 전기 영동 코팅을 지정할 수 있습니다.

2. 용접 없이 반경 코너 프로파일을 어떻게 설치합니까?

반경방향 코너 프로파일은 일반적으로 블라인드 리벳을 사용하여 고정됩니다. 이 방법은 용접과 관련된 열, 연기 및 미립자 오염을 피하면서 안전한 연결을 제공합니다. 리벳은 내부에서 설치되어 외부 표면이 매끄럽고 청소가 쉽습니다.

3. 맞춤형 프로필 길이를 제공할 수 있나요?

예. 표준 길이는 6m이지만 공장에서 프로파일을 지정된 길이로 절단할 수 있습니다. 비표준 단면은 최소 주문 수량과 리드 타임을 고려하여 맞춤형 압출 다이를 사용하여 생산할 수도 있습니다.

4. 알루미늄 프로파일과 클린룸 패널 간의 호환성을 어떻게 보장합니까?

대부분의 클린룸 패널 제조업체는 업계 표준 프로필 슬롯 너비에 맞게 패널을 설계합니다. 주문하기 전에 패널 가장자리 두께와 프로파일 슬롯 너비가 호환되는지 확인하십시오. 우리 기술팀은 검증을 위해 치수 도면과 샘플을 제공할 수 있습니다.

5. FFU 천장 그리드 시스템의 내하력은 얼마입니까?

FFU 그리드 시스템은 FFU 장치, 천장 패널 및 모든 서비스 부하의 무게를 포함하는 예상 부하를 초과하는 30%의 안전 여유를 갖도록 설계되었습니다. 행거 간격은 1200mm 이내로 유지하여 하중을 고르게 분산시킵니다. 특정 부하 계산을 위해서는 FFU 중량 및 천장 구성을 당사 엔지니어링 팀에 제공하십시오.
