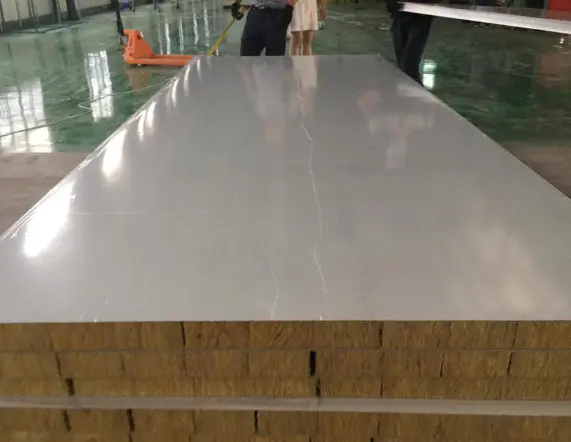

정화 패널이라고도 알려진 스테인레스 스틸 클린룸 패널은 복합 공정을 통해 생산된 샌드위치 구조의 패널입니다.SENBO 건축자재는 재료 호환성과 장기적인 성능에 중점을 두고 제약, 의료, 전자 및 식품 산업 전반의 통제된 환경에 이러한 패널을 공급합니다.
패널은 금속 외장 재료와 기능성 코어로 구성됩니다. 외장 옵션에는 색상 코팅 강철, 스테인레스 스틸, 알루미늄 합금 및 티타늄-아연 합금이 포함되며 일반적인 두께는 0.4~0.8mm입니다. 표면 코팅에는 PE(폴리에스테르), PVDF(불화탄소), HDP(고내구성 폴리에스테르)가 포함됩니다. 외장 재료는 0.6~0.8의 빛 반사 계수를 달성하도록 설계되어 클린룸 내부의 일관된 조명 조건을 유지하는 데 도움이 됩니다.

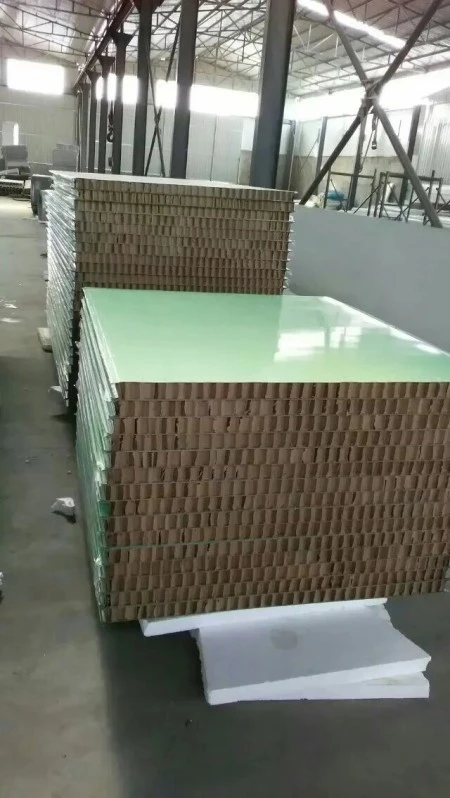

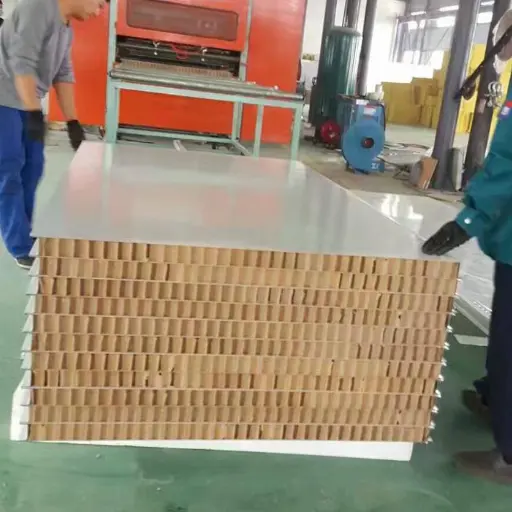

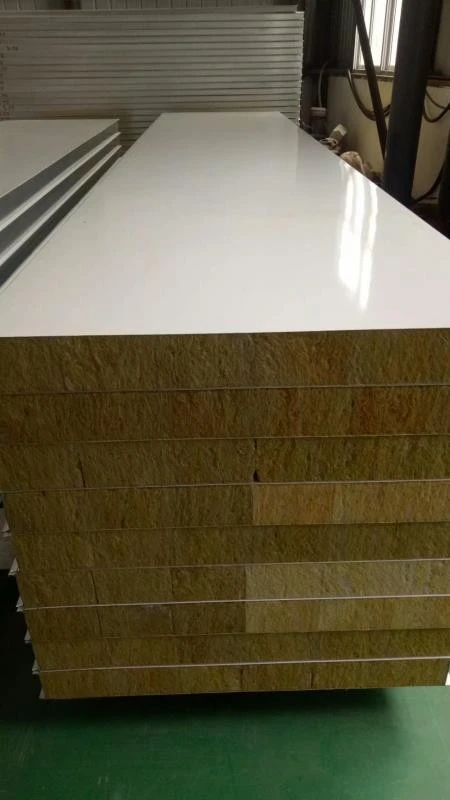

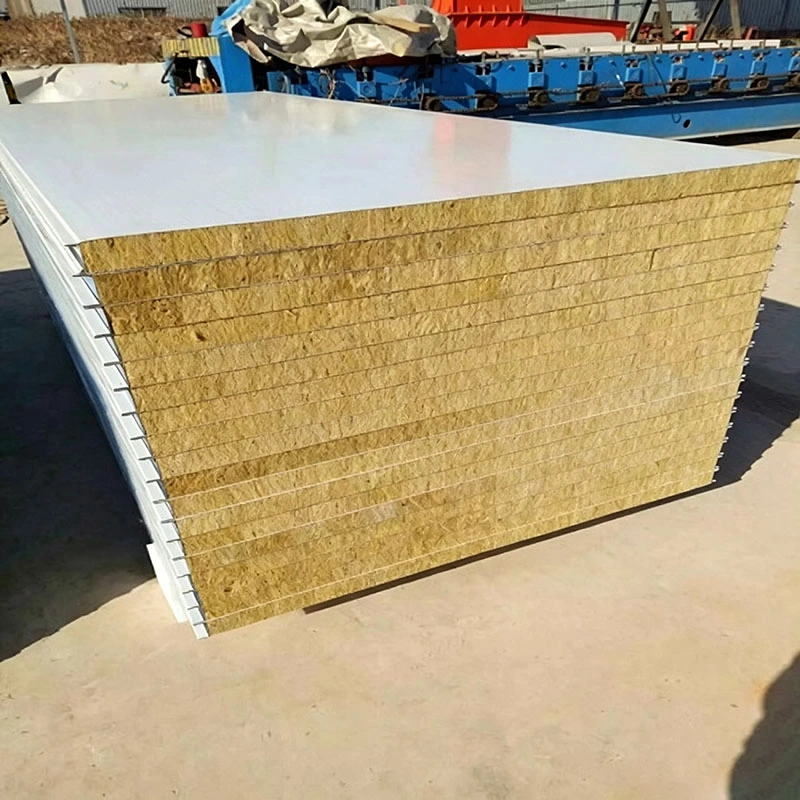

항균 기능이 있는 제품의 경우 항균제가 코팅에 포함됩니다. 이들 제제는 황색포도상구균, 대장균, 녹농균 등 일반적인 병원성 세균의 성장을 억제하기 위한 것입니다. 핵심 재료는 암면, 유리-마그네슘 암면, 알루미늄 허니콤, 종이 허니콤, 마그네슘 옥시황산염, 실리콘 개질 암면 및 석고를 포함한 옵션과 함께 화재 등급, 강도 요구 사항 및 기능적 요구 사항을 기준으로 선택됩니다.
다음 표는 50mm 두께 패널에 일반적으로 사용되는 세 가지 핵심 재료의 주요 특성을 비교합니다. 모든 값은 표준 실험실 테스트 구성을 기반으로 합니다. 실제 성능은 패널 구성 및 설치 조건에 따라 달라질 수 있습니다.
| 핵심 재료 유형 | 코어 밀도 | 패널 무게(50mm) | 굴곡 하중 용량(50mm) | 내화 등급 | 소수성 |
|---|---|---|---|---|---|
| 암면 | 100~120kg/m³ | 15~16kg/m² | 1.1kN/m² | 30분 | ≥98% |
| 유리-마그네슘 암면 | — | 17~23kg/m² | 1.25kN/m² | 60분 | — |
| 알루미늄 벌집 | — | 10~15kg/m² | 1.0kN/m² | 41분 | — |
내화성 값은 관련 화재 테스트 방법에 따라 테스트된 표준 벽 구성의 50mm 패널을 나타냅니다. 테스트 보고서는 요청 시 제공됩니다.
표준 패널 폭은 중앙 연결 유형의 경우 980mm 및 1180mm이고, 텅 앤 그루브 유형의 경우 950mm 및 1150mm입니다. 두께 옵션은 50mm, 75mm, 100mm, 150mm이며 맞춤화가 가능합니다. 벽 패널 길이는 100mm ~ 9000mm이고 천장 패널 길이는 100mm ~ 3500mm입니다.
두 가지 주요 구조 형태가 사용됩니다. 중앙 연결 "박스" 패널은 4개 측면 모두에 Z형 아연 도금 강철 가장자리 용골이 사전 내장되어 있으며 H형 알루미늄 프로파일을 사용하여 연결됩니다. 혀 앤 그루브 패널은 더 단단한 조인트 씰을 제공하는 수-암 연동 연결을 사용합니다. 이러한 형태 중에서 선택하는 것은 필요한 조인트 모양, 밀봉 성능 및 설치 순서에 따라 달라집니다.
제약 클린룸 설계 규정(GB 50457-2019)에 따라 파티션 시스템은 100Pa의 압력 차이를 견뎌야 하며 천장 시스템은 최소 120kg/m²의 하중 지지 용량을 가져야 합니다. GMP 작업장 및 백신 생산 라인에서 패널 표면은 산, 알칼리, 염수 분무 및 기화된 과산화수소(VHP)와 같은 살균제에도 저항해야 합니다. 이는 빈번한 소독 프로토콜에서 장기적인 내구성을 보장합니다.
수술실 및 ICU와 같은 의료용 청정 공간에는 먼지 축적 및 박테리아 성장을 방지하기 위해 조인트가 단단히 밀봉된 조밀하고 매끄러운 패널 표면이 필요합니다. 예를 들어, 일부 수술실 프로젝트에서는 항균 클린룸 패널이 낮은 미생물 환경을 지원하도록 지정되었습니다. 규산칼슘 기질과 폴리에스터 표면 코팅이 적용된 무기 사전 코팅 패널은 이러한 까다로운 환경을 위한 옵션 중 하나이며 일반적으로 1220×2440×6mm 시트로 제공됩니다.
식품 가공 시설과 중앙 주방은 GB 50687-2011에 따른 항균 및 곰팡이 방지 요구 사항을 충족해야 합니다. 이러한 환경의 클린룸 패널은 빈번한 청소를 견뎌야 하며 위생적인 생산 공간을 유지하는 데 도움이 됩니다. 부드럽고 다공성이 없는 표면은 위생을 단순화하고 오염 위험을 줄입니다.
칩 제조 및 디스플레이 패널 시설에는 GB 50472-2008에 따른 특정 정전기 방지 요구 사항이 있습니다. 핵심 생산 영역에서는 미립자 오염을 발생시키지 않고 장비에 접근하고 공정을 조정할 수 있도록 실리콘이 없고 분리 가능한 파티션 시스템을 사용하는 것이 좋습니다.
실험실 청정 구역에는 화학 시약에 저항하고 시간이 지나도 안정적으로 유지되는 벽면이 필요합니다. 알루미늄 프로파일로 연결된 패널과 이음새가 없는 연동 디자인은 조인트 무결성을 유지하고 먼지 축적을 방지하는 데 도움이 됩니다. 일부 대규모 실험실 프로젝트에서는 내화학성이 필수적인 외벽 클래딩에 이러한 유형의 패널을 사용했습니다.
다음 매개변수는 표준 생산 및 관련 테스트 표준을 기반으로 합니다. 테스트 보고서와 인증서는 요청 시 제공됩니다. 특정 표준 버전 및 테스트 구성은 실제 테스트 보고서를 참조하세요.
| 성과 지표 | 매개변수/사양 | 메모 / 표준 기초 |
|---|---|---|
| 외장재 | 컬러코팅스틸 / 스테인레스 스틸 / 알루미늄 합금 / 티타늄-아연 | 두께: 0.4~0.8mm |
| 표면 코팅 | PE/PVDF/HDP | 빛 반사율: 0.6–0.8 |
| 핵심 재료 유형 | 암면 / 유리마그네슘 암면 / 알루미늄 허니컴 / 종이 허니컴 / MOS 등 | 화재 및 강도 요구사항을 기준으로 선택됨 |
| 패널 두께 | 50 / 75 / 100 / 150mm | 맞춤형 |
| 패널 폭 | 중앙 조인트: 980 / 1180 mm; 텅 앤 그루브: 950 / 1150mm | 맞춤형 |
| 암면 패널 굴곡 용량 | ≥1.1kN/m²(50mm) | 요청 시 테스트 방법 제공 |
| 암면 패널 소수성 | ≥98% | |
| 연소 성능 | 암면 코어용 클래스 A(A1) | GB 8624당(현재 버전) |
| 내화등급(50mm) | 암면: 30분; 유리-마그네슘 암면: 60분; 알루미늄 벌집형: 41분 | 표준 화재 테스트를 기반으로 합니다. 보고서의 구성 세부정보 |
| 방음(50mm) | 암면: 25dB; 유리-마그네슘 암면: 30dB | |
| 천장 부하 용량 | ≥120kg/m² | 제약 클린룸 요구 사항 |
| 열전달 계수 | 50mm: 0.95W/(m²·K) 이하; 75mm: ≤0.6; 100mm: ≤0.5 | |
| 평탄도 편차 | 2mm 이하 | |
| 색상 차이 | ≤0.8 NBS(같은 방) |

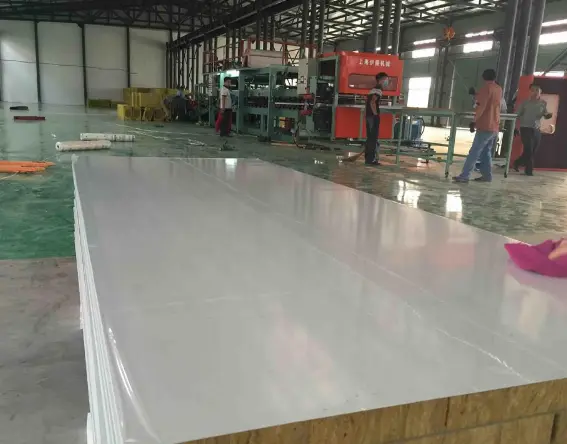

SENBO 건축자재는 자동화된 생산 라인에서 클린룸 패널을 생산합니다. 제조 공정에는 금속 표면 준비, 코어 절단 및 배치, 접착제 도포, 열간 압착, 가장자리 밀봉 및 최종 트리밍이 포함됩니다. 각 배치는 배송 전에 치수 정확도, 표면 평탄도, 접착 강도 및 코팅 품질을 검사합니다.
당사의 품질관리팀은 강철 코일 및 코어 자재에 대한 입고 검사, 라미네이션 공정 중 검사, 완성된 패널의 최종 검사를 수행합니다. 연소 성능, 열전도도 및 기타 주요 매개변수에 대한 테스트 보고서가 배송과 함께 제공될 수 있습니다.
정확한 견적을 준비하려면 문의 시 다음 정보를 제공해 주시기 바랍니다.
1.패널 적용: 벽 또는 천장 시스템.
2.필요한 패널 두께 및 너비.
3.외장재 및 두께.
4.핵심 소재 선호도(암면, 유리-마그네슘 암면, 알루미늄 허니콤 등)
5.화재 등급 요구 사항(클래스 A, B1 또는 특정 화재 저항 기간).
6.클린룸 분류 또는 산업 표준(제약, 전자, 식품 등).
7.정전기 방지 요구 사항(있는 경우)
8.화학적 노출 또는 소독 프로토콜(예: VHP, 염소 기반)
9.천장 하중 요구사항(해당되는 경우)
10.연결 유형 기본 설정: 중앙 연결 또는 텅 앤 그루브.
11.문, 창문 또는 개구부 요구 사항.
12.프로젝트 위치 및 예상 수량.
1.바이오의약품 GMP 작업장 및 백신 생산 라인을 위한 깨끗한 칸막이 및 천장 시스템.
2.병원 수술실, ICU 및 음압 격리 병동을 위한 인클로저 구조입니다.
3.전자제품, 반도체, 칩 제조를 위한 클린룸입니다.
4.식품 가공 클린룸, 유제품 시설 및 중앙 주방을 위한 인클로저 시스템.
5.실험실 청정 구역, 정밀 기기 제조 및 항공우주 청정 환경.
중앙 연결 패널은 H형 알루미늄 프로파일을 사용하며 평평하고 연속적인 표면 외관을 제공합니다. 텅 앤 그루브 패널은 더 단단한 밀봉을 제공하는 연동 가장자리를 사용하며 조인트 무결성이 중요한 경우에 선호되는 경우가 많습니다. 결정은 밀봉 요구 사항, 설치 순서 및 미적 선호도에 따라 달라집니다.
패널 적용 분야(벽 또는 천장), 두께, 너비, 외장 재료, 코어 재료, 화재 등급 요구 사항, 클린룸 분류, 정전기 방지 또는 내화학성 요구 사항, 연결 유형 및 프로젝트 위치를 제공하십시오. 자세한 체크리스트는 위에 나와 있습니다.
더 높은 패널 두께와 코어 밀도는 일반적으로 굴곡 강성과 하중 용량을 증가시킵니다. 제약 천장의 경우 최소 120kg/m²의 적재 용량이 필요한 경우가 많습니다. 당사 엔지니어링 팀은 귀하의 특정 범위 및 부하 조건을 충족하는 구성을 선택하는 데 도움을 드릴 수 있습니다.
연소 성능(GB 8624), 내화성, 열 전도성, 굴곡 용량 및 항균 효과(해당되는 경우)에 대한 테스트 보고서를 제공할 수 있습니다. 강철 외장재 및 핵심 소재에 대한 소재 인증서도 제공됩니다. 주문 시 문서 요구 사항을 지정하십시오.
대부분의 경우 동일한 패널 유형을 벽과 천장에 사용할 수 있지만 천장 패널의 최대 길이는 편향을 제어하기 위해 일반적으로 더 짧습니다(3500mm). 천장 패널에는 더 높은 굴곡 용량이 필요할 수도 있습니다. 우리 기술팀은 단일 구성이 두 가지 애플리케이션을 모두 충족하는지 확인할 수 있습니다.
천진 SENBO 건축자재 기술 유한회사는 클린룸 패널, 수제 클린룸 패널, 암면 클린룸 패널, 클린룸 도어 및 기타 금속 봉투 제품을 생산하는 제조업체입니다. 당사의 생산기지는 중국 천진시 징하이경제개발구에 위치하고 있으며 자동화된 생산라인과 4단계 품질검사 공정을 갖추고 있습니다. 당사 공장, 인증, 테스트 기능 및 프로젝트 참조에 대한 자세한 내용을 보려면 당사를 방문하십시오.회사 소개페이지 또는엔지니어링 팀에 문의하세요.
