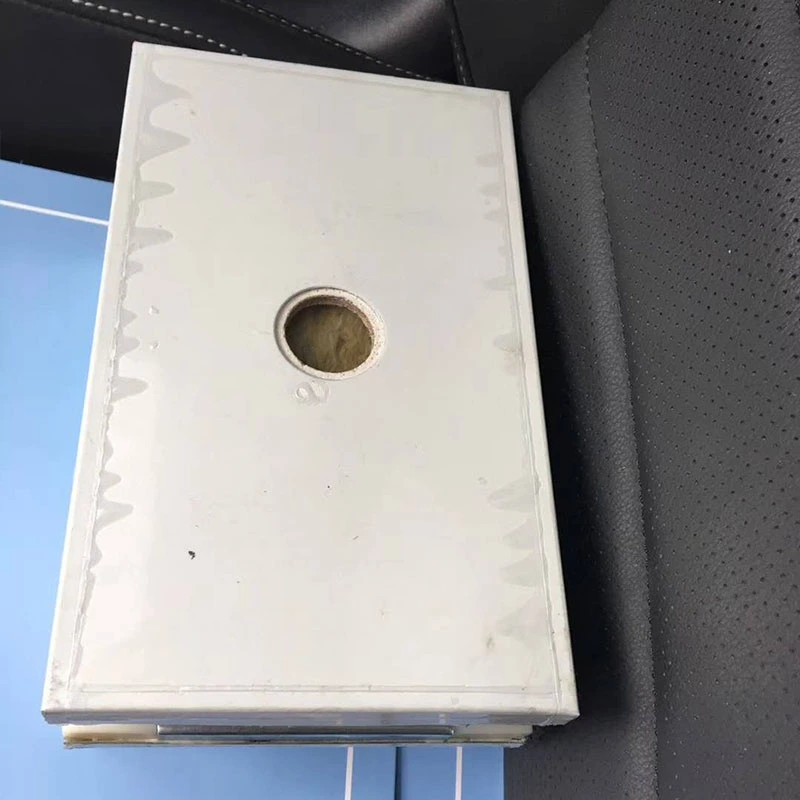

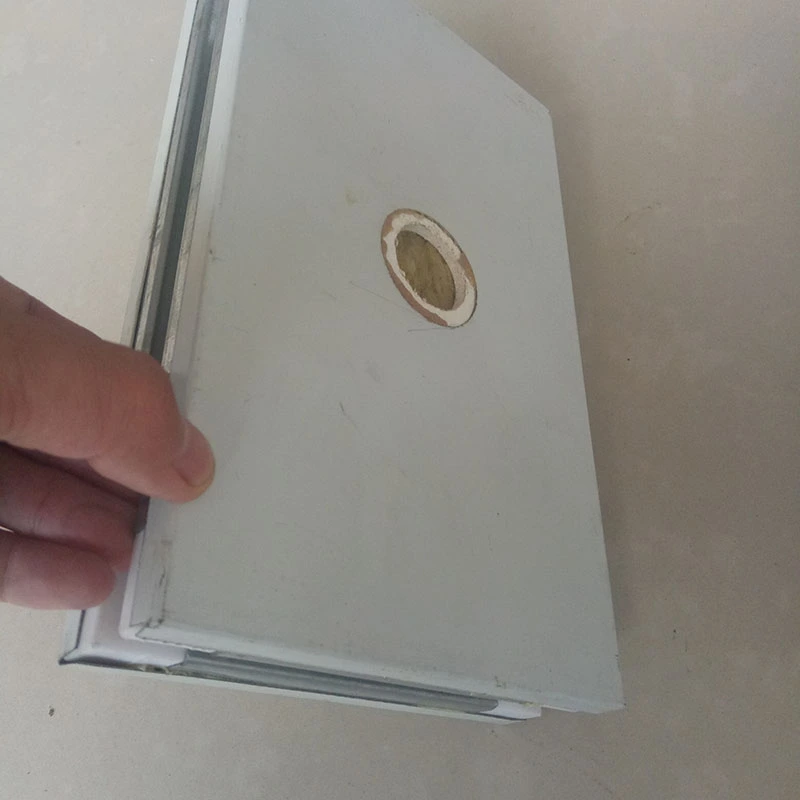

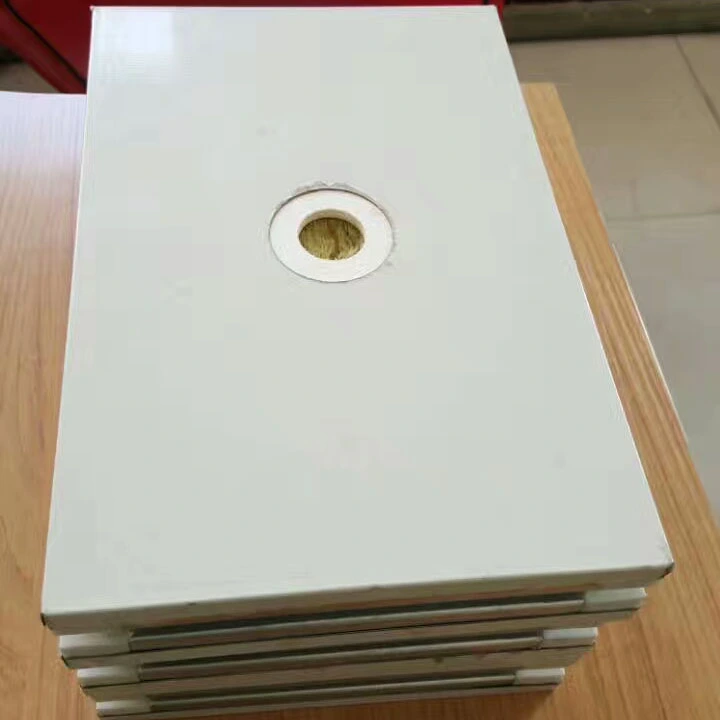

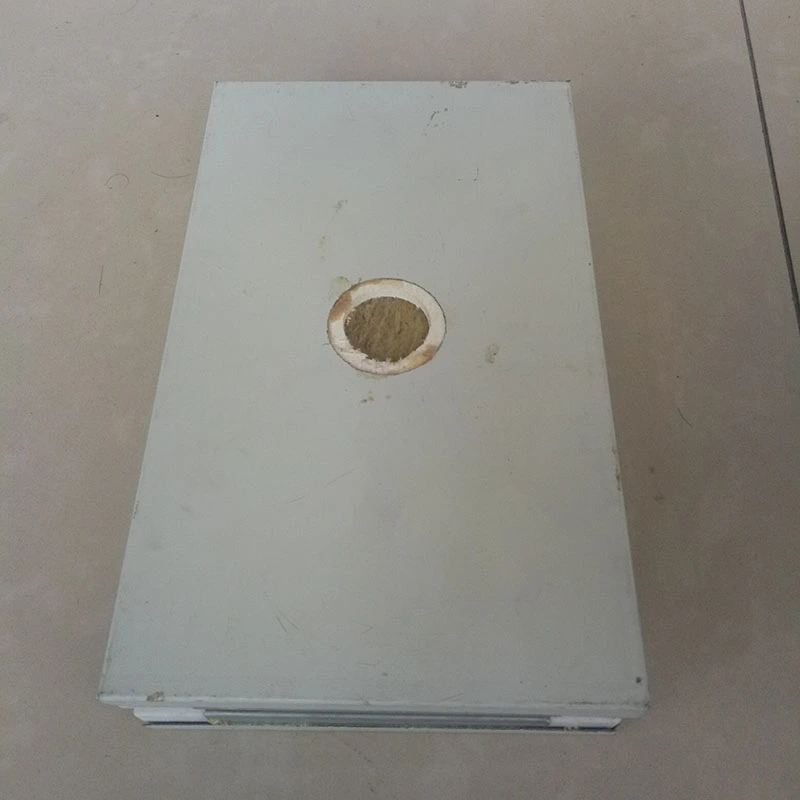

수제 복합 패널이라고도 알려진 수제 클린룸 패널은 지속적인 생산 라인 처리가 아닌 내부 프레임의 수동 조립을 통해 생산되는 인클로저 재료입니다.SENBO 건축자재높은 치수 정확도, 표면 평탄도 및 긴밀한 접합 밀봉이 필요한 클린룸 프로젝트에 이러한 패널을 공급합니다.
패널은 양쪽에 클린룸 등급 색상 코팅 강철 외장(두께 0.4~0.8mm, 요청 시 스테인리스 스틸 사용 가능)과 기능성 코어 재료가 있는 복합 샌드위치 구조가 특징입니다. 둘레는 아연도금 강철 스트립 프레임으로 밀봉되어 있습니다. 기계로 제작된 패널과의 주요 차이점은 수동 조립 공정으로 프레임 정렬 및 조인트 핏을 더욱 엄격하게 제어할 수 있다는 것입니다. 이로 인해 패널은 기밀성과 미적 요구 사항이 엄격한 환경에 특히 적합합니다.
여러 가지 핵심 옵션을 사용할 수 있으며 각각은 다양한 화재 등급, 강도 및 예산 요구 사항에 따라 선택됩니다.
암면/유리-마그네슘(MGO) 암면 복합 코어:유리-마그네슘 강화판으로 단면 또는 양면을 적층한 소수성 암면(밀도 100~140kg/m3, 열전도율 ≤0.043W/(m·K), 소수성 ≥98%)을 사용합니다. 양면 MGO 구성은 최고의 내화성을 제공합니다.
MOS(마그네슘 옥시황산염) 코어:A1 등급 화재 등급, 수분 흡수율 0.8% 이하, 1200°C를 초과하는 고온 저항이 특징입니다. 내화성과 내습성을 경량 프로필과 결합합니다.
실리카 암석(변형 암면) 코어:밀도는 약 80kg/m3이며, A급 연소 등급과 내화 온도는 1000°C를 초과합니다.
종이 또는 알루미늄 벌집형 코어:가볍고 고강도이며 자중 제한이 있거나 표면 평탄도 요구 사항이 까다로운 용도에 적합합니다.
패널 두께 옵션에는 50mm, 75mm, 100mm가 포함되며, 30mm에서 200mm까지 사용자 정의가 가능합니다. 표준 너비는 980mm와 1180mm이며 요청 시 비표준 너비도 생산 가능합니다. 벽 패널 길이는 최대 6000mm이고 천장 패널 길이는 3000mm로 제한됩니다.

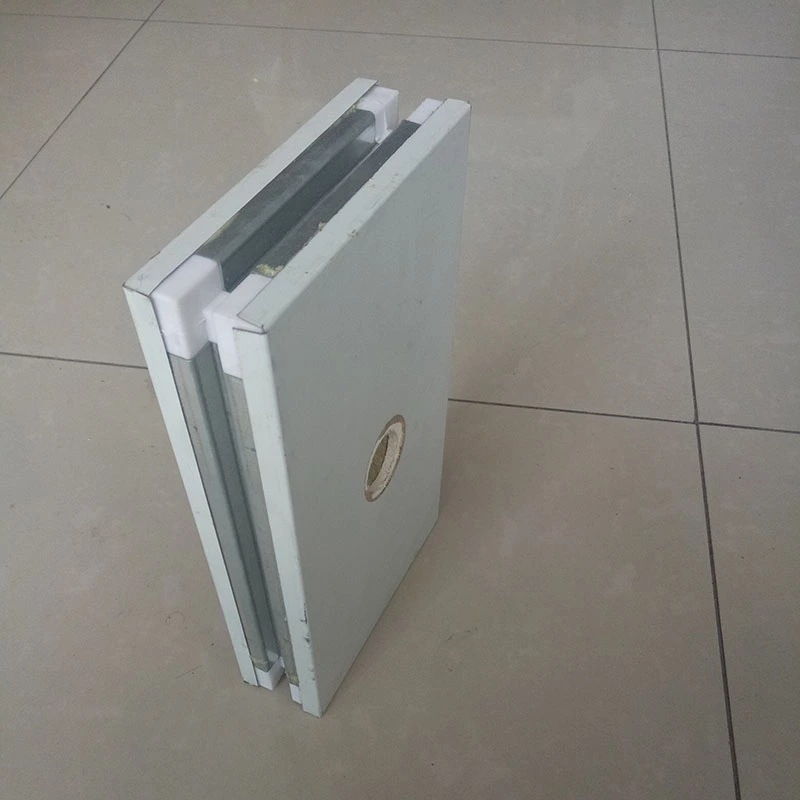

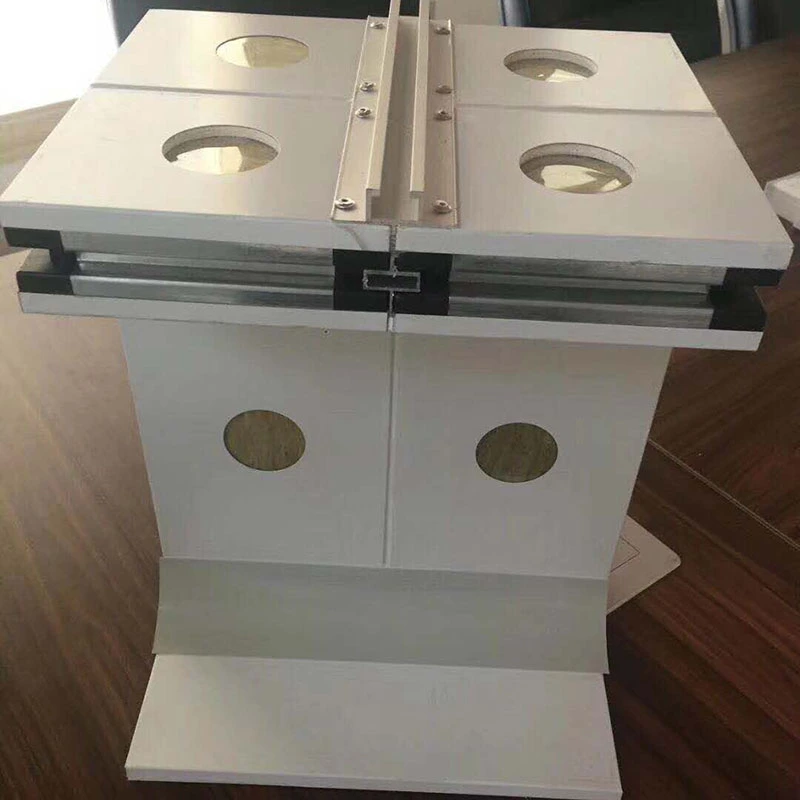

연결 방법에는 H 프로파일, 텅 앤 그루브, 연동 및 "3-암-1-수" 조인트 구성이 포함됩니다. 선택은 설치 순서, 밀봉 요구 사항 및 향후 분해 예상 여부에 따라 달라집니다.
이 제품은 GB/T 23932-2009(건물용 금속 표면 단열 샌드위치 패널) 및 JC/T 2761-2023(정화 기능이 있는 장식 패널의 정화 성능에 대한 기술 요구 사항)을 준수합니다.
화재 안전은 클린룸 엔지니어링의 핵심 고려 사항입니다. 코어 재료에 따라 연소 성능 등급은 클래스 A 또는 클래스 A1에 도달할 수 있습니다. 내화 한계는 구성에 따라 다릅니다. 단일 MGO 층과 암면이 있는 50mm 패널은 최소 1시간을 달성합니다. 이중 MGO 레이어가 있는 50mm 패널은 최소 2시간을 달성합니다. 이중 MGO 레이어가 있는 100mm 패널은 최소 4시간에 도달합니다. 옥시황산마그네슘 패널은 독성 연기를 배출하지 않고 1200°C가 넘는 고온을 견딜 수 있습니다.
옌타이 신시대 건강 산업 신원 프로젝트(총 투자액 20억 위안, 면적 278,300m²)의 경우 이중 MGO 암면 수제 패널이 건강 보조제 생산 작업장, 일일 화학 제품 생산 작업장 및 R&D/테스트 센터로 선정되었습니다. 총 적용 면적은 약 26,000m²입니다. 이 프로젝트에서는 0.8mm 아연 도금 강철 활 모양 프레임과 특수 코너 시스템을 사용했습니다. 프로젝트 문서와 사진은 요청 시 제공됩니다.
복합 MGO 강화층과 아연도금 강철 주변 프레임은 이 패널에 기계로 만든 패널보다 더 높은 굽힘 하중 지지력과 충격 저항성을 제공합니다. 테스트 결과 L₀/250의 처짐에서 측정한 벽 패널의 경우 최소 0.5kN/m², 천장 패널의 경우 1.2kN/m²의 굴곡 능력이 나타났습니다.
표면 평탄도는 0.5mm 이상으로 유지되어 클린룸 엔지니어링의 엄격한 마감 요구 사항을 지원하고 장기간 사용 중에 패널이 평탄한 상태를 유지하는 데 도움이 됩니다.
조밀한 금속 표면과 소수성 암면 코어(발수성 ≥98%)는 습도가 높은 클린룸 환경에서 패널의 수분 흡수 및 곰팡이 발생을 방지합니다. 옥시황산마그네슘 코어는 수분 흡수율이 0.8% 이하이며, 8시간 침수 후에도 변형이 나타나지 않습니다. MGO 복합층은 내습성을 더욱 강화하고 천연 항균 특성을 갖습니다.
암면 코어의 열전도율은 특정 코어 유형에 따라 0.035~0.043W/(m·K) 범위입니다. 소수성 처리는 일정한 온도와 습도 조건에서 안정적인 단열 성능을 유지하여 HVAC 에너지 소비를 줄입니다.
손으로 조립하는 구조 덕분에 개별 패널을 손상 없이 제거하고 다시 설치할 수 있습니다. 이는 장비를 재배치해야 하거나 프로세스를 조정해야 하거나 초기 구축 후 공간 재구성이 필요한 경우에 유용합니다. 곡선형 모서리, 내장형 도관, 사전 절단된 개구부 및 통합 창을 사용하여 패널을 맞춤화할 수도 있어 현장 2차 처리를 줄이고 클린룸 시스템의 전체적인 외관을 유지하는 데 도움이 됩니다.
다음 매개변수는 표준 생산 및 관련 테스트 표준을 기반으로 합니다. 테스트 보고서는 요청 시 제공됩니다.
| 성과 지표 | 매개변수/사양 | 메모 / 표준 기초 |
|---|---|---|
| 패널 재질 | 클린룸 등급 컬러 코팅 스틸 / 스테인레스 스틸 / 아연 도금 스틸 | 두께: 0.3~0.8mm; 양면 사용자 정의 |
| 핵심 재료 유형 | 암면, 싱글/더블 MGO 암면, MOS, 실리카 암석, 벌집 | 화재 및 강도 요구사항을 기준으로 선택됨 |
| 코어 밀도(암면) | 80~140kg/m³ | 소수성: ≥98% |
| 열전도율 | 0.035~0.043W/(m·K) | 코어 유형에 따라 다름 |
| 패널 두께 | 50 / 75 / 100mm(맞춤형: 30~200mm) | |
| 패널 폭 | 980mm, 1180mm(표준) | 비표준 크기 사용 가능 |
| 벽면 길이 | ≤6000mm | |
| 천장 패널 길이 | ≤3000mm | |
| 연소 성능 | 클래스 A/A1(불연성) | GB 8624-2012에 따라 테스트됨 |
| 내화 한계 | 단일 MGO 50mm: ≥1시간; 이중 MGO 50mm: ≥2시간; 이중 MGO 100mm: ≥4시간 | 표준 화재 테스트 기준 |
| 벽 패널 굴곡 용량 | ≥0.5kN/m² | 처짐 시 L₀/250 |
| 천장 패널 굴곡 용량 | ≥1.2kN/m² | 처짐 시 L₀/250 |
| 수분 흡수(MOS 코어) | 0.8% 이하 | 8시간 담가도 변형 없음 |
| 경영진 표준 | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | 적합성 문서 이용 가능 |
제약 GMP 워크숍 및 백신 생산 라인의 경우:100mm 두께의 이중 MGO 암면 패널은 4시간 등급이 요구되는 화재 구역에 지정되는 경우가 많습니다. 코어 재료와 표면이 프로젝트의 세척성 및 소독 호환성 요구 사항을 충족하는지 확인하십시오.
전자제품 및 반도체 클린룸의 경우:자중이 문제가 되는 경우 알루미늄 허니컴과 같은 경량 코어를 고려할 수 있습니다. 패널 평탄도가 층류 공기 흐름 균일성에 대한 요구 사항을 충족하는지 확인하십시오.
습도가 높은 식품 가공 구역의 경우:MOS 코어는 낮은 수분 흡수율과 천연 항균 특성을 제공합니다. 자주 세척하는 공간에는 스테인리스강 외장재와 결합하십시오.
재구성될 수 있는 공간의 경우:H 프로파일이나 인터로킹 조인트 등 분리 기능을 지원하는 연결 방법을 선택하세요. 이를 통해 향후 개조 비용이 절감되고 레이아웃 변경 중 가동 중지 시간이 최소화됩니다.
1.생물약학 GMP 작업장, 백신 생산 라인 및 생물학 실험실을 위한 높은 화재 안전성의 클린룸 인클로저입니다.
2.병원 수술실, ICU 병동, 제약 R&D 실험실.
3.전자 및 반도체, 칩 제조 공장, 정밀 기기 작업장용 클린룸.
4.식품 가공 클린룸, 유제품 생산 시설 및 중앙 주방용 인클로저.
5.신에너지 리튬전지 생산 및 태양광 모듈 제조를 위한 클린룸입니다.
수제 패널은 내부 프레임 정렬 및 조인트 핏을 더욱 엄격하게 제어하여 표면 평탄도와 전반적인 강성을 향상시킵니다. 기밀성과 내하중 용량이 중요한 고급 클린룸에 사용되는 경우가 많습니다. 기계로 만든 패널은 더 경제적이며 표준 용도에 충분할 수 있습니다.
4시간 내화 등급의 경우 양면 산화마그네슘 보드와 암면 코어를 갖춘 100mm 두께의 패널 구성을 권장합니다. 이는 4시간 제한으로 테스트되었습니다. 지정된 어셈블리가 현지 규정 요구 사항을 충족하는지 프로젝트의 화재 안전 엔지니어에게 확인하십시오.
예. 분리 가능한 디자인으로 개별 패널을 손상 없이 제거하고 다시 설치할 수 있습니다. 이는 장비 레이아웃이 변경되거나 향후 확장이 계획된 클린룸에서 특히 유용합니다. 연결 방법의 선택은 분해의 용이성에 영향을 미칩니다.
두 코어 모두 습기에 강합니다. MOS 코어는 수분 흡수율이 0.8% 이하이며 장기간 담가도 변형되지 않습니다. 암면 코어는 소수성 처리를 통해 최소 98%의 발수율을 달성합니다. 매우 습한 환경의 경우 MOS가 더 나은 선택일 수 있습니다. 대부분의 클린룸 응용 분야에서는 두 코어 중 하나가 제대로 밀봉되면 제대로 작동합니다.
맞춤화에는 비표준 두께(30~200mm), 특수 너비, 곡선 모서리, 내장형 도관, 미리 절단된 개구부 및 통합 창이 포함됩니다. 이러한 옵션은 현장 2차 처리를 줄이고 클린룸의 시각적 일관성을 유지하는 데 도움이 됩니다. 맞춤 주문에는 최소 수량과 연장된 리드 타임이 적용됩니다.
천진 SENBO 건축자재 기술 유한 회사는 수제 클린룸 패널, 암면 클린룸 패널, 클린룸 알루미늄 부속품, 클린룸 도어 및 기타 금속 봉투 제품을 생산하는 제조업체입니다. 당사의 생산기지는 중국 천진시 징하이경제개발구에 위치하고 있으며 자동화된 생산라인과 4단계 품질검사 공정을 갖추고 있습니다. 당사 공장, 인증, 테스트 기능 및 프로젝트 참조에 대한 자세한 내용을 보려면 당사를 방문하십시오.회사 소개페이지 또는엔지니어링 팀에 문의하세요.
