천공된 암면 복합 패널은 암면 코어와 천공된 외장 시트를 결합한 금속 외장 샌드위치 패널입니다.SENBO 건축자재공공장소, 산업 플랜트, 장비실 등 흡음과 화재 안전이 함께 해결되어야 하는 응용 분야에 이 제품을 공급합니다.

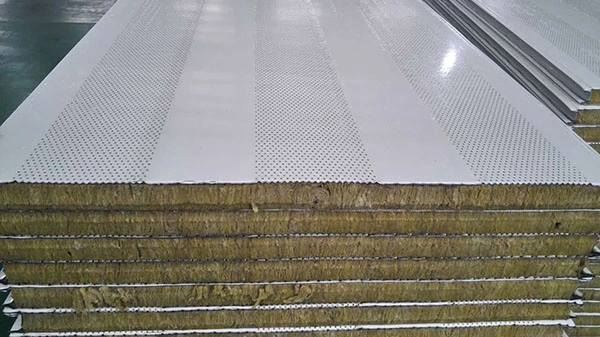

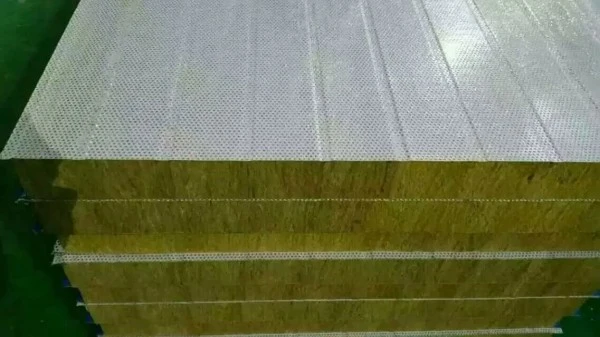

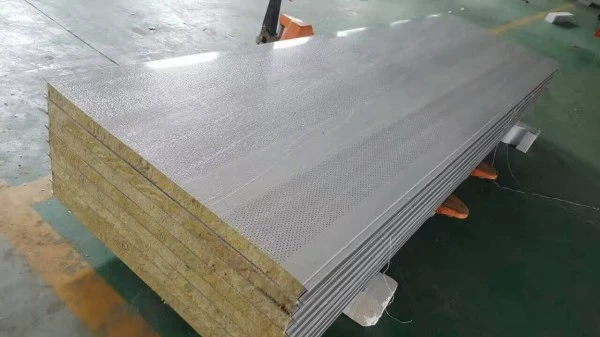

패널은 고강도 폴리우레탄 발포제를 사용하여 두 개의 금속 외장 사이에 결합된 암면 코어로 구성됩니다. 외부 표면 시트는 정밀 장비로 천공되어 특정 구멍 크기와 개방 영역을 만듭니다. 내부 뒷면 시트는 견고하며 구조적 지지력을 제공합니다. 음파는 천공을 통해 들어오고 암면 섬유에 흡수되어 마찰과 점성 효과를 통해 음파 에너지를 열로 변환합니다.

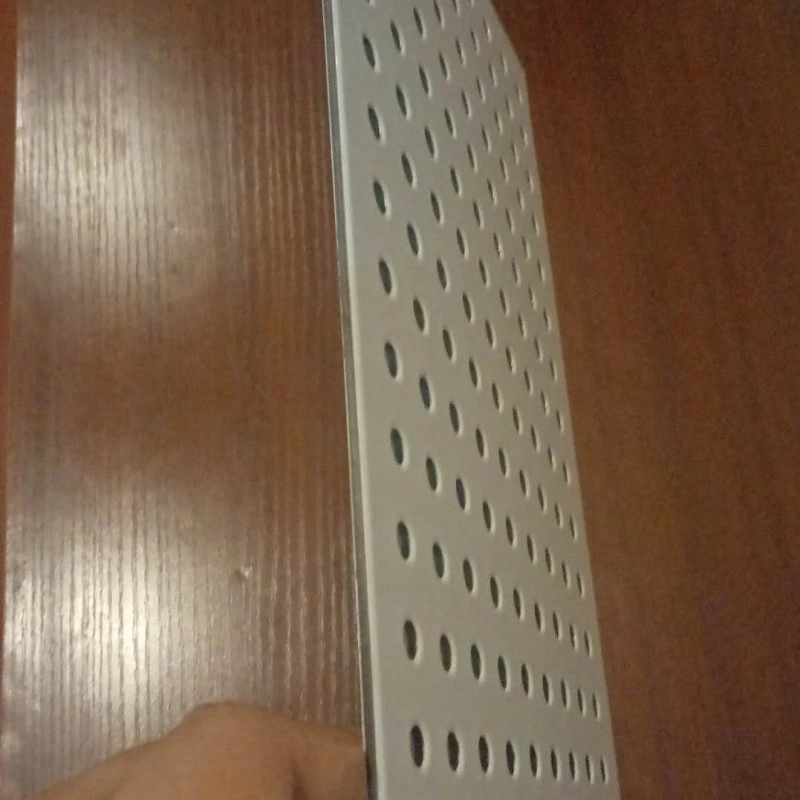

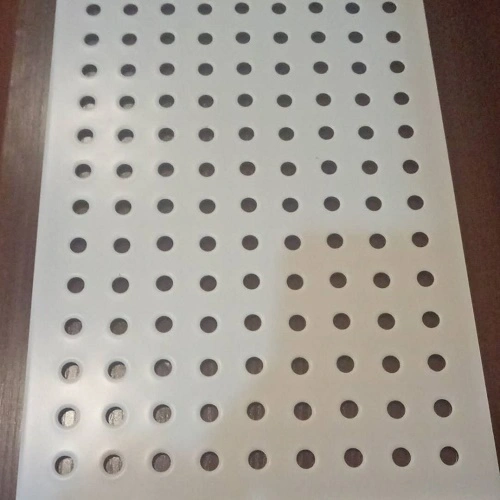

암면 코어의 밀도는 80~120kg/m3이며, 섬유 방향은 패널 표면에 수직입니다. 외장재는 일반적으로 색상 코팅 강철 또는 아연 도금 강철이며 두께는 0.4~0.8mm이고 맞춤 제작이 가능합니다. 특정 음향 설계 요구 사항을 충족하도록 천공 패턴과 구멍 직경을 조정할 수 있습니다.
이 제품은 GB/T 23932(건축용 금속 표면 암면 샌드위치 패널) 및 JC/T 869(금속 표면 암면 및 슬래그 울 샌드위치 패널)을 준수합니다. 이 표준은 재료 품질 및 패널 구성에 대한 기본 요구 사항을 정의합니다.
흡음 메커니즘은 천공된 표면과 다공성 암면 코어에 의존합니다. 천공률이 20%를 초과하면 추가 증가는 흡수에 제한적인 영향을 미치며 성능은 주로 암면 자체에 따라 달라집니다.
임피던스 튜브 방식(ISO 10534-2)과 잔향실 방식(ISO 354)을 사용한 측정 결과, 다공성 금속 및 암면 구조의 소음 감소 계수(NRC)가 0.8을 초과할 수 있는 것으로 나타났습니다. 고성능 구성은 실험실 조건에서 0.90–0.95에 도달했습니다. 실제 성능은 특정 패널 구성, 장착 방법, 패널 뒤의 공기 공간 유무에 따라 달라집니다.
암면 코어는 클래스 A(불연성) 등급의 무기 섬유 재료입니다. 1000°C 이상의 온도에서도 구조적 완전성을 유지합니다. 이 패널은 엄격한 화재 안전 요구 사항이 있는 공공 건물에 적합합니다. 암면 코어의 열전도율도 0.035~0.043W/(m·K)로 흡음 외에 단열 기능도 제공합니다.
암면 코어의 소수성은 98% 이상이며, 수분 함량은 0.5% 이하입니다. 이러한 특성은 패널이 수명 기간 동안 습기, 곰팡이, 부패 및 곤충 손상을 방지하는 데 도움이 됩니다.
다음 매개변수는 표준 생산 및 관련 테스트 표준을 기반으로 합니다. 테스트 보고서는 요청 시 제공됩니다.
| 성과 지표 | 매개변수/사양 | 메모 / 표준 기초 |
|---|---|---|
| 외장재 | 컬러코팅스틸 / 아연도금스틸 / Al-Zn 코팅스틸 | 두께 0.4–0.8 mm, 맞춤형 가능 |
| 핵심 소재 | 암면(균질무기계) | 밀도 80~120kg/m³ |
| 코어 두께 | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200mm | 맞춤형 |
| 패널 천공률 | ≥20%(권장) | 20% 이상에서는 흡수에 미치는 영향이 미미합니다. |
| 공통 구멍 직경 | 맞춤형 | 프로젝트별로 설계된 패턴 및 직경 |
| 유효폭 | 450~1000mm(패널 유형에 따라 다름) | 예: 모델 950, 모델 1150 |
| 화재 등급 | A급(불연성) | 관련 표준을 충족합니다. |
| 열전도율 | 0.035~0.043W/(m·K) | 암면 코어 |
| 소음 감소 계수(NRC) | ≥0.8(일반); 최적화된 구성의 경우 최대 0.90–0.95 | ISO 354 / ISO 10534-2에 따라 측정됨 |
| 내화 한계 | ≥1000°C | 핵심 재료 특성 |
| 소수성 | ≥98% | |
| 경영진 표준 | GB/T 23932, JC/T 869 | 금속면 암면 샌드위치 패널 |
1. 검증된 음향 흡수.NRC는 일반적인 구성에서 0.8을 초과하고 최적화된 어셈블리에서 최대 0.95에 도달할 수 있습니다. 이로 인해 패널은 산업 및 공공 장소에서 반향과 소음을 줄이는 데 적합합니다.
2. 클래스 A 화재 안전.암면 코어는 불연성이며 1000°C 이상에서도 안정성을 유지하여 공공건물의 화재 안전에 기여합니다.
3. 복합 단열재.0.035~0.043W/(m·K)의 열전도율은 패널이 음향 및 열 기능을 모두 수행하므로 별도의 단열층이 필요하지 않음을 의미합니다.
4. 습기 및 곰팡이 저항.최소 98%의 소수성을 갖춘 이 패널은 습기, 곰팡이, 부패 및 곤충 손상을 방지하여 다양한 기후에서 장기간 사용할 수 있도록 지원합니다.
5. 일관된 품질을 위한 공장 라미네이션.코어와 외장은 자동화된 장비를 사용하여 접착되어 현장 라미네이션에 비해 일관된 접착 강도와 패널 강성을 보장합니다.
음향 설계의 경우:목표 주파수 범위에 따라 천공 패턴, 구멍 직경 및 개방 영역을 지정합니다. 패널 뒤의 공기 구멍은 저주파 흡수를 향상시킬 수 있습니다. 최적의 결과를 얻으려면 음향 전문가에게 문의하세요.
방화 등급 어셈블리의 경우:패널 구성이 필수 내화성을 충족하고 모든 지원 구성 요소가 화재 안전 계획과 호환되는지 확인하십시오.
습도가 높은 지역의 경우:습기 유입을 방지하려면 설치 중에 패널 가장자리와 접합부가 적절하게 밀봉되었는지 확인하십시오. 소수성 코어는 저항성을 제공하지만 적절한 디테일링이 여전히 필요합니다.
설치 중:천공된 표면이 손상되지 않도록 조심스럽게 패널을 다루십시오. 고정 및 조인트 처리에 대한 제조업체의 권장 사항을 따르십시오. 긁힘이나 충격으로부터 표면을 보호하십시오.
1.스포츠 경기장, 극장, 콘서트홀 등 이중 음향 및 화재 안전 요건을 갖춘 공공 건물.
2.소음 감소가 필요한 산업 플랜트 및 장비실.
3.도서관, 회의실, 녹음 스튜디오 등 음향에 민감한 공간.
4.공항 터미널과 고속철도역을 포함한 교통 허브를 위한 흡음 천장 및 벽 시스템입니다.
천공률이 20% 미만일 경우 천공률을 높이면 더 많은 음파가 암면 코어에 도달할 수 있어 흡음률이 향상됩니다. 20%를 초과하면 효과가 미미해지고 흡수는 주로 암면 밀도와 두께, 장착 구성에 따라 달라집니다.
패널은 주로 실내용으로 설계되었습니다. 외부 적용의 경우 외장재와 코팅은 실외 내후성을 고려하여 선택해야 하며 패널 가장자리와 접합부는 습기로부터 추가적인 보호가 필요합니다. 외장별 사양은 제조업체에 문의하세요.
임피던스 튜브 방법(ISO 10534-2)은 수직 입사 하에서 흡음률을 측정하며 재료를 비교하는 데 적합합니다. 잔향실 방법(ISO 354)은 확산 장 조건에서 흡수를 측정하며, 이는 실제 실내 성능을 더 잘 나타냅니다. 두 가지 방법 모두 패널의 음향 특성을 평가하는 데 사용됩니다.
천공에 있는 먼지를 제거하려면 부드러운 브러시나 브러시가 부착된 진공 청소기를 사용하십시오. 패널이 습식 청소용으로 특별히 지정되지 않은 한 천공된 표면에 물이나 액체 세제를 사용하지 마십시오. 천공되지 않은 표면은 중성 세제로 닦아낼 수 있습니다.
패널 두께, 외장재, 천공률 및 패턴, 코어 밀도, 필요한 NRC, 패널을 벽이나 천장에 사용할지 여부를 알려주십시오. 또한 프로젝트 위치와 화재 등급 또는 습기 저항 요구 사항을 포함합니다.
Tianjin SENBO Building Materials Technology Co., Ltd.는 천공 암면 복합 패널, 모듈식 클린룸 벽 패널, 클린룸 패널 및 기타 금속 외피 제품을 생산하는 제조업체입니다. 당사의 생산기지는 중국 천진시 징하이경제개발구에 위치하고 있으며 자동화된 생산라인과 4단계 품질검사 공정을 갖추고 있습니다. 당사 공장, 인증, 테스트 기능 및 프로젝트 참조에 대한 자세한 내용을 보려면 당사를 방문하십시오.회사 소개페이지 또는엔지니어링 팀에 문의하세요.
