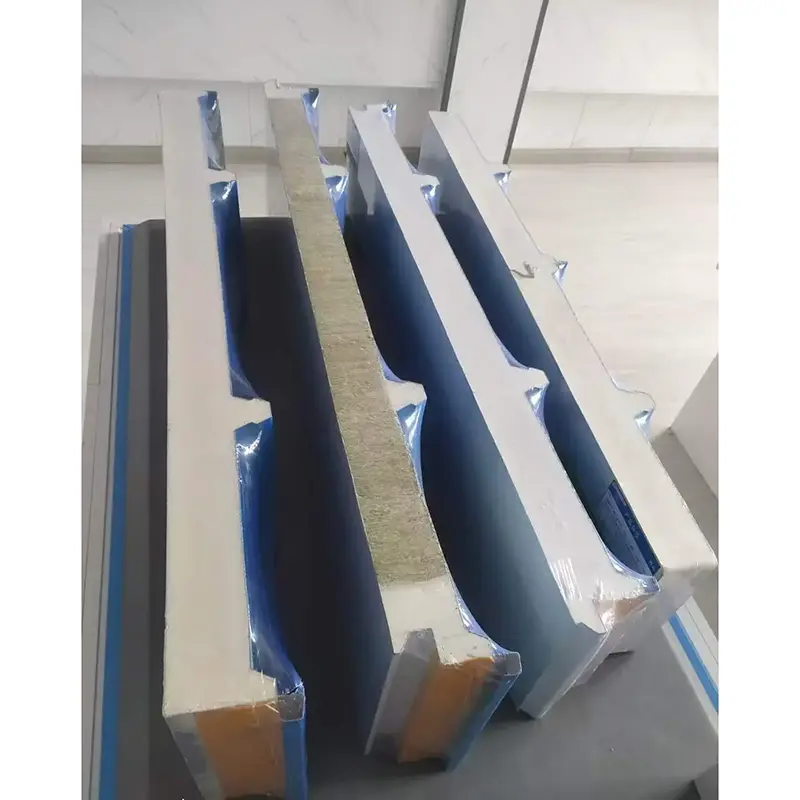

폴리우레탄 샌드위치 패널은 연속 공정으로 생산되는 복합 패널입니다. 패널은 두 개의 금속 표면 사이에 결합된 견고한 폴리우레탄 폼 코어로 구성됩니다. 외장재에는 컬러 코팅 강철, 아연 도금 강철, Al-Zn 코팅 강철 또는 스테인레스 스틸이 포함됩니다. 금속판을 롤 성형한 후 그 사이에 폴리우레탄 발포제를 주입합니다. 고온 발포 및 경화는 코어와 외장 사이에 강력한 결합을 생성합니다. 생산은 완전히 컴퓨터로 제어되는 연속 라인에서 이루어지므로 균일한 코어 밀도와 일관된 접착력을 유지하는 데 도움이 됩니다.
색상 코팅 강철 표면의 두께는 일반적으로 0.4mm~0.8mm입니다. 사용 가능한 표면 코팅에는 폴리에스테르(PE)와 PVDF 플루오로카본이 포함됩니다. 경질 폴리우레탄 코어의 밀도는 30kg/m3 ~ 80kg/m3이고 독립 셀 함량은 95% ~ 97%입니다. 코어에는 공기 이동을 제한하고 대류 열 전달을 줄이는 다수의 독립적인 밀봉 셀이 포함되어 있습니다. 코어의 열전도도 범위는 0.017W/(m·K) ~ 0.024W/(m·K)입니다. 동일한 에너지 절약 요구 사항에 따라 20mm 두께의 폴리우레탄 샌드위치 패널은 50mm 두께의 폴리스티렌 패널과 비슷한 단열 성능을 제공합니다.

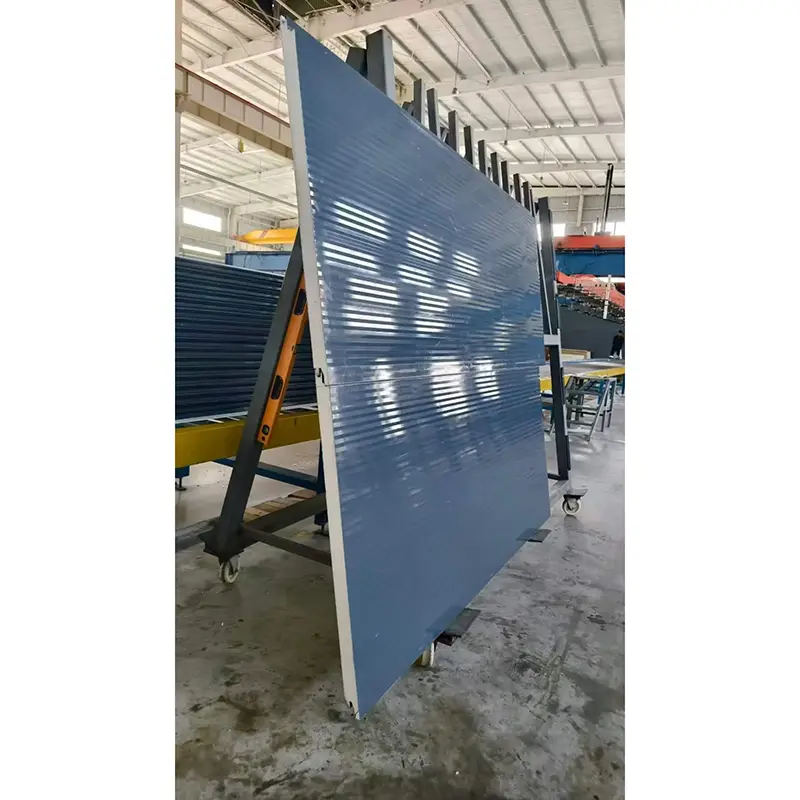

표준 유효 패널 너비는 1,000mm입니다. 일반적인 두께는 50mm, 75mm, 100mm, 150mm, 200mm이며 맞춤 제작도 가능합니다. 패널 프로파일에는 평면, 마이크로 리브, 물결 모양 및 삼각형 패턴이 포함되어 있어 건축가가 다양한 외관 디자인 요구 사항을 충족할 수 있습니다.
| 성과 지표 | 매개변수/사양 | 근거 또는 비고 |
|---|---|---|
| 경영진 표준 | GB/T 23932-2009 | 건축용 금속 외장 단열 샌드위치 패널 |
| 외장재 | 컬러코팅스틸 / 아연도금스틸 / 스테인레스스틸 / 알루미늄 | 두께 0.4~0.8mm |
| 핵심 소재 | 경질 폴리우레탄(PU/PIR) | 밀도 30~80kg/m³ |
| 열전도율 | 0.017~0.024W/(m·K) | 저전도율 제품은 0.017–0.019 W/(m·K)에 도달할 수 있습니다. |
| 결합강도 | ≥0.09MPa | 페이싱과 코어 사이 |
| 굴곡 하중 용량 | 편향 L₀/200에서 ≥0.5 kN/m² | 표준 최소 요구 사항 |
| 폐쇄 셀 콘텐츠 | ≥95% | 셀프 스킨 영역에서 최대 100% |
| 화재 성능 | 클래스 B1(난연성) | 산소 지수 ≥30% |
| 유효폭 | 1000mm | 기준 |
| 일반적인 두께 | 50 / 75 / 100 / 150 / 200mm | 맞춤형 |
폴리우레탄 샌드위치 패널은 다른 많은 단열재에 비해 낮은 열전도율 값을 제공합니다. 차세대 저전도성 폴리우레탄 시스템은 0.017W/(m·K)에서 0.019W/(m·K)까지의 열전도도 값을 달성할 수 있으며 이는 기존 폴리우레탄 제형보다 약 20% 더 우수합니다. 주어진 건축 면적과 패널 두께에 대해 저전도성 패널을 사용하면 연간 에너지 소비를 약 13.6% 줄일 수 있습니다. Xinjiang Gangzhisheng에서 생산된 폴리우레탄 샌드위치 패널은 측정된 열전도도가 0.024W/(m·K)만큼 낮은 것으로 나타났습니다. 이 패널은 Korla Guoxin 발전소 및 Xinjiang Tianshan Aluminium을 포함하여 100개 이상의 프로젝트에서 사용되었습니다.
이 폴리우레탄 샌드위치 패널의 연소 성능은 산소 지수가 30% 이상인 클래스 B1 난연 표준을 충족합니다. 폴리우레탄은 열경화성 소재입니다. 화재에 노출되면 표면이 탄화층을 형성하여 녹지 않거나 타는 물방울이 생성되지 않아 화염 확산을 지연시키는 데 도움이 됩니다. 약 30,000m² 면적의 Shanxi Xinhui Food 냉장 보관 프로젝트는 BASF Elastopir® SBI B1 핵심 소재가 포함된 폴리우레탄 샌드위치 패널을 사용합니다. 이 소재는 높은 난연성을 제공하며 대규모 냉장 보관 시설의 화재 안전 요구 사항을 충족합니다.
외장 시트와 폴리우레탄 코어 사이의 결합 강도는 0.09 MPa 이상입니다. 굴곡 하중 용량은 L₀/200 처짐에서 최소 0.5kN/m²입니다. 지속적인 생산 공정은 안전한 결합을 보장하여 장기간 사용 시 박리 또는 기포 발생 위험을 줄여줍니다.
경질 폴리우레탄 폼의 독립 셀 함량은 95%를 초과하며 셀프 스킨 영역에서는 100%에 도달할 수 있습니다. 이로 인해 물 흡수율이 매우 낮아지고 빗물과 결로 현상이 패널에 침투하는 것을 방지하는 데 도움이 됩니다. ±30°C의 온도 변화에도 1% 미만의 변화로 치수 안정성을 보여 열팽창이나 수축으로 인한 균열 위험을 줄여줍니다. 작동 온도가 -170°C ~ +100°C인 환경에 적합합니다.
2025년에 Shanxi Xinhui Food 프로젝트는 중국 최초로 냉장 보관 시설에 저열전도율 폴리우레탄 샌드위치 패널을 사용했습니다. 이 프로젝트는 BASF와 Master Cold Chain의 협력으로 이루어졌습니다. 여기에는 22.7미터 길이의 완전 자동화된 고천장 창고, 급속 냉동 및 표준 냉동실, 가공 작업장 등 50개 이상의 개별 공간이 포함됩니다. 거의 30,000m²의 패널이 사용되었으며 단면 스테인리스 스틸, 양면 스테인리스 스틸 및 양면 컬러 코팅 스틸을 포함한 외장 옵션이 사용되었습니다. 이 프로젝트는 초저온 콜드체인 환경에서 폴리우레탄 샌드위치 패널의 단열 및 화재 안전 성능에 대한 실질적인 검증을 제공합니다.
PU(폴리우레탄)와 PIR(폴리이소시아누레이트)은 모두 경질 폼 코어입니다. PIR은 표준 PU에 비해 향상된 화재 성능과 더 높은 온도 저항을 제공하는 수정된 화학 구조를 가지고 있습니다. 화재 안전 요구 사항이 더 엄격한 응용 분야의 경우 PIR 코어가 권장되는 경우가 많습니다.
B1 화재 등급의 폴리우레탄 샌드위치패널(판넬)은 다양한 건물 유형에 사용할 수 있지만 현지 건축 법규 및 화재 규정을 먼저 확인해야 합니다. 고층 건물이나 특정 화재 안전 요구 사항이 있는 지역의 경우 프로젝트별 평가가 필요합니다.
패널 두께는 필요한 내부 온도, 주변 조건 및 에너지 효율 목표에 따라 달라집니다. 특정 프로젝트에 대해 열 계산을 수행해야 합니다. 냉장 보관의 일반적인 두께는 100mm에서 200mm입니다.
표면 손상, 조인트 실런트 결함 또는 패스너 부식을 확인하기 위해 정기적인 육안 검사를 권장합니다. 코팅된 강철 표면의 작은 긁힘은 부식을 방지하기 위해 호환되는 페인트로 보수해야 합니다. 물이 고이지 않도록 배수로를 깨끗하게 유지하십시오.
입고되는 원자재는 금속 외장 두께, 코팅 유형, 폴리우레탄 원자재 품질 등 각 배치별로 검사됩니다. 생산 중에 코어 밀도, 패널 두께 및 결합 강도가 모니터링됩니다. 완성된 패널은 배송 전에 치수 정확도, 표면 품질 및 포장을 검사합니다. GB/T 23932-2009에 따른 공장 검사 보고서가 제공되며, 프로젝트 요청 시 제3자 유형 테스트 보고서가 제공될 수 있습니다.
일부 폴리우레탄 샌드위치 패널은 바이오매스 균형 원료를 사용하여 사용할 수 있습니다. 예를 들어 BASF와 Master는 ISCC PLUS 인증을 받은 BMB(바이오매스 균형) 폴리우레탄 샌드위치 패널에 대해 협력했습니다. 이러한 접근 방식은 동일한 제품 성능을 유지하면서 패널 생산 공정의 탄소 배출량을 줄이는 데 도움이 됩니다. 패널은 외장재와 코어 재료의 조합에 따라 수명이 끝나면 분해 및 재활용할 수 있도록 설계될 수도 있습니다.
