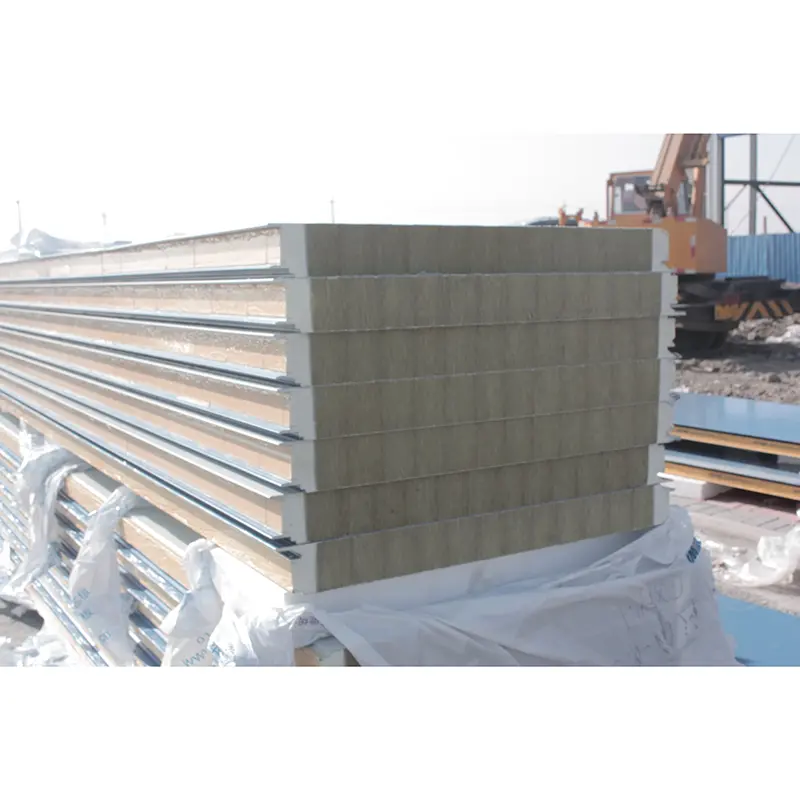

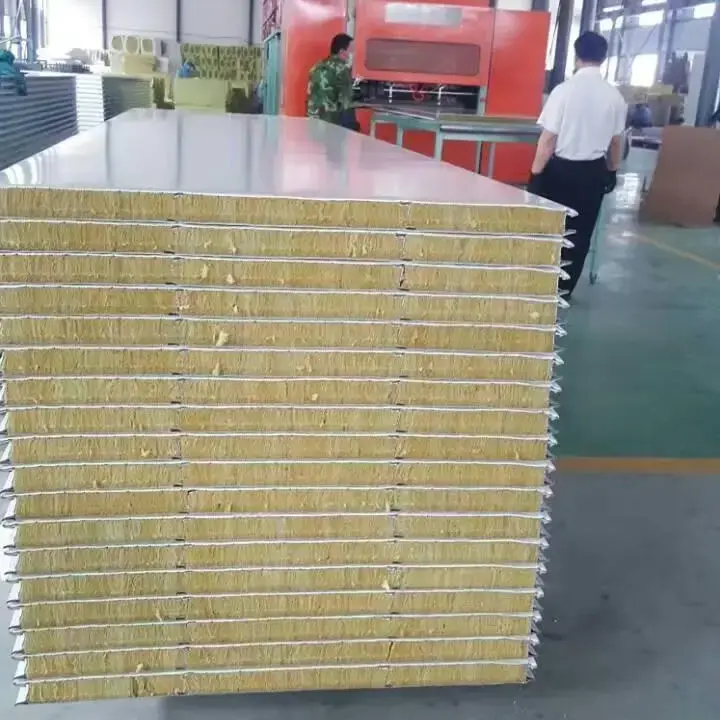

암면 샌드위치 패널은 금속 외장과 암면 코어로 구성된 복합 패널입니다. 코어는 현무암, 백운석 등의 천연 광석을 고온에서 녹여 4롤 원심분리 공정으로 섬유화한 후 바인더와 발수제로 처리한 후 스트립 형태로 경화시켜 생산됩니다. 적층 전에 코어 스트립을 절단하고 90도 회전시켜 섬유 방향이 패널 표면에 수직이 되도록 합니다. 이는 압축 강도와 굴곡 강성을 향상시킵니다.
외장재에는 0.4mm ~ 0.8mm 두께의 컬러 코팅 강철, 아연 도금 강철 또는 Al-Zn 합금 코팅 강철이 포함됩니다. 사용 가능한 표면 코팅은 폴리에스테르(PE), 실리콘 변성 폴리에스테르(SMP), 고내구성 폴리에스테르(HDP) 또는 PVDF 플루오로카본입니다. 암면 코어 밀도 범위는 100kg/m3 ~ 150kg/m3이며 표준 옵션은 120kg/m3입니다. 코어는 고강도 접착제로 금속 표면에 접착되어 통합 패널을 형성합니다.

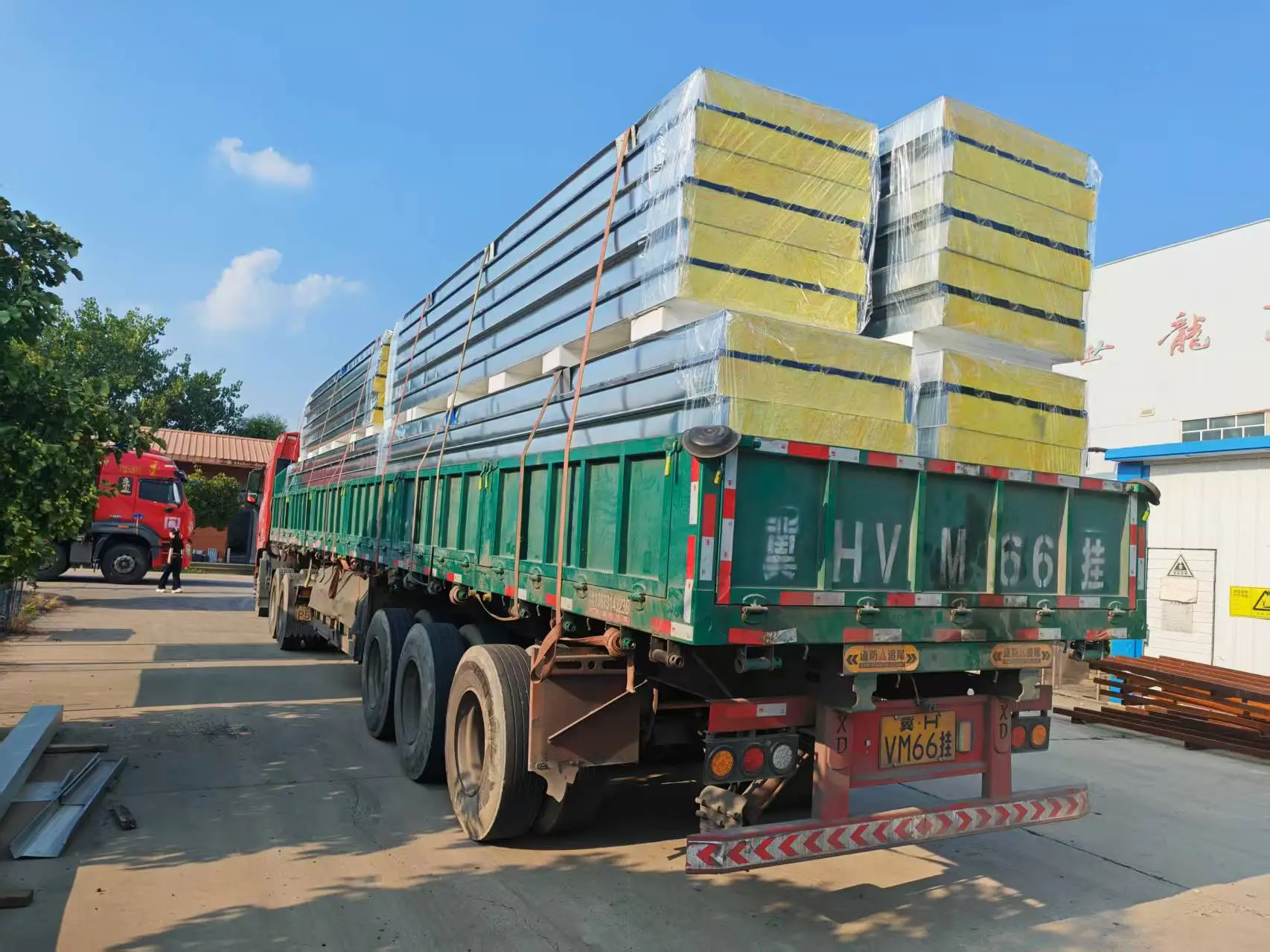

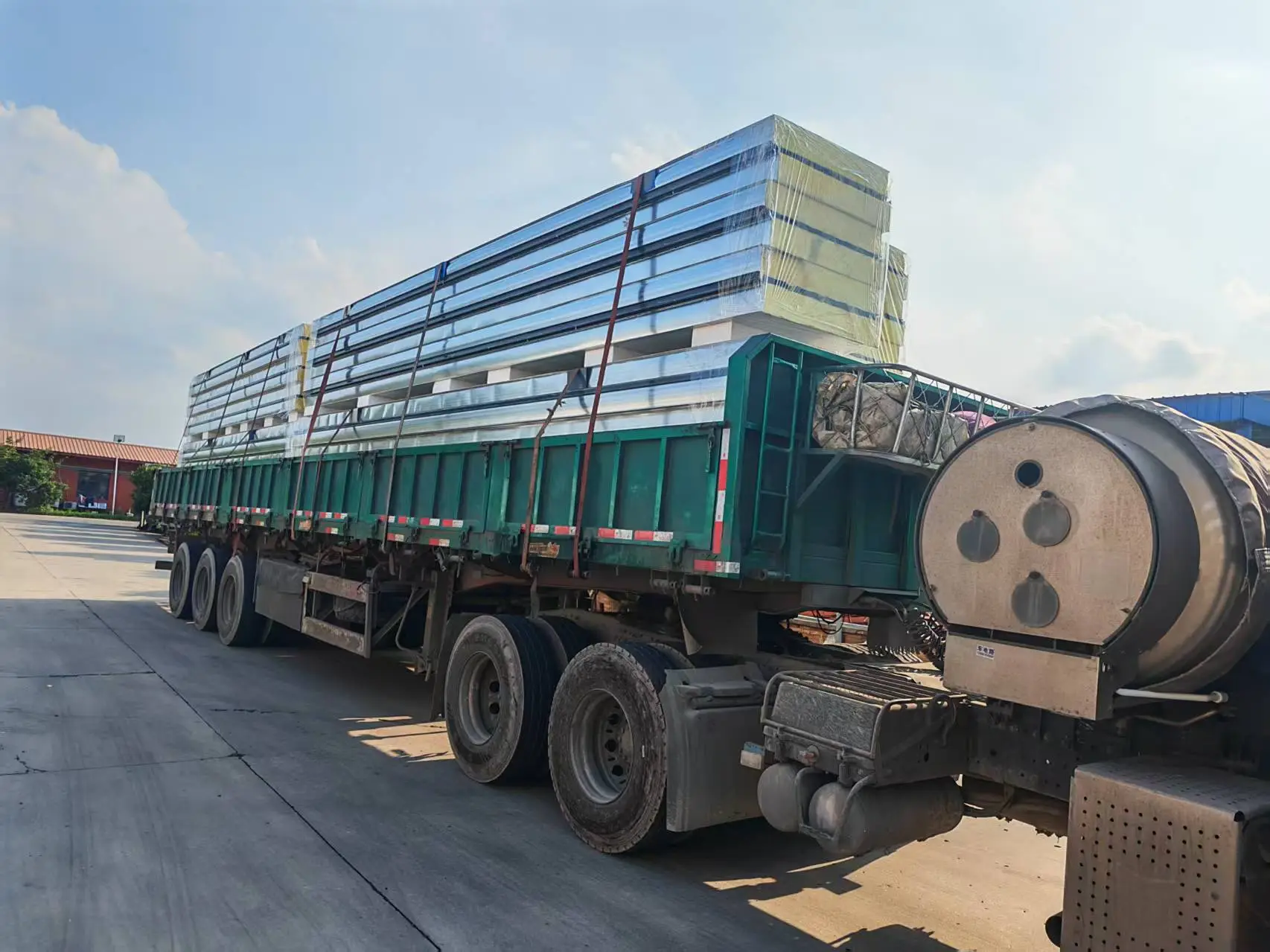

패널 두께는 프로젝트 요구 사항에 따라 50mm에서 150mm까지 맞춤 설정할 수 있습니다. 유효 너비는 일반적으로 900mm 또는 1000mm이며 주름진 프로파일에는 1000mm가 사용됩니다. 운송 조건에 따라 패널 길이는 최대 15,000mm에 달할 수 있습니다.
| 성과 지표 | 매개변수/사양 | 근거 또는 비고 |
|---|---|---|
| 경영진 표준 | GB/T 23932-2009 | 건축용 금속 외장 단열 샌드위치 패널 |
| 외장재 | 컬러코팅스틸 / 아연도금스틸 / Al-Zn 코팅스틸 | 두께 0.4~0.8mm |
| 핵심 소재 | 암면(현무암 섬유) | 패널 표면에 수직인 섬유; 슬래그 울 함량 제외 |
| 코어 밀도 | 100~150kg/m³ | 표준 120kg/m³ |
| 열전도율 | ≤0.043W/(m·K) | 주변 온도에서 측정됨 |
| 결합강도 | >0.06MPa | 페이싱과 코어 사이 |
| 껍질 접착 영역 | ≥85% | 벗겨진 표면 당 |
| 굴곡 하중 용량 | 편향 L₀/250에서 ≥0.5 kN/m² | 표준 최소 요구 사항 |
| 연소 성능 | A급(불연성) | GB 8624 클래스 A(A1) |
| 내화 등급 | 50mm ≥ 60분; 100mm ≥ 120분; 150mm ≥ 180분 | 내화성 테스트를 통해 검증됨 |
| 일반적인 두께 | 50~150mm | 맞춤형 |
| 유효폭 | 900~1000mm | 텅 앤 그루브 900-1000 mm; 골판지 1000mm |
암면 코어는 GB 8624 클래스 A(A1) 불연성 표준을 충족하는 무기 섬유 소재입니다. 내화성 테스트를 통해 50mm 두께의 암면 샌드위치 패널은 최소 60분, 100mm 패널은 최소 120분, 150mm 패널은 최소 180분의 내화 지속 시간을 제공하는 것으로 확인되었습니다. 코어는 1000°C 이상의 온도를 견딜 수 있습니다. 화재에 노출되어도 타거나 녹지 않으며 용융된 물방울을 생성하지 않으며 독성 연기를 방출하지 않습니다. 이 성능은 클린룸 설계 규정에 명시된 것을 포함하여 건물 외피 재료에 대한 필수 화재 안전 요구 사항을 충족합니다. Huainan Mining Group의 공공 조달 프로젝트에서는 산업 응용 분야의 화재 안전에 대한 중요한 요구를 반영하여 암면 샌드위치 패널에 대해 클래스 A 화재 등급을 명시적으로 요구했습니다.
암면 코어의 열전도율 범위는 0.040W/(m·K) ~ 0.048W/(m·K)이며, 값은 주변 온도에서 0.043W/(m·K)를 초과하지 않습니다. 100mm 두께의 암면 샌드위치 패널은 0.404W/(m²·K) 이하의 열전달 계수를 가지며, 이는 건물 에너지 소비량의 75% 감소에 대한 국가 표준을 직접적으로 충족합니다. BASF Zhanjiang Verbund Site 프로젝트의 벽과 지붕 시스템에 암면 코어가 사용되어 내부 공간과 외부 공간 사이의 열 전달을 효과적으로 줄이고 공장과 사무실 공간의 에너지 소비를 줄였습니다.
금속 표면과 암면 코어 사이의 결합 강도는 0.06 MPa보다 커야 합니다. 박리 테스트에서 금속 표면에 남아 있는 심재는 고르게 분포되어야 하며 접착 표면적의 85% 이상을 덮어야 합니다. 중간 스팬 처짐이 L₀/250에 도달하면 굴곡 하중 용량은 0.5kN/m² 이상이어야 합니다. 100mm 두께의 내화 암면 샌드위치 패널 1개에 대해 측정된 굴곡 하중 용량은 2.68kN/m²에 도달하여 최소 요구 사항을 크게 초과했습니다. 120kg/m3의 코어 밀도와 패널 표면에 수직인 섬유 배향은 장기간 사용 중에 구조적 강성과 굴곡 성능을 제공합니다.
암면 코어의 다공성 섬유 구조는 측정 가능한 흡음 기능을 제공합니다. 50mm 두께의 패널은 29dB의 가중 방음 값을 달성하여 비나 우박이 지붕에 미치는 영향으로 인해 발생하는 실내 소음을 효과적으로 줄입니다. ISO 354 테스트에 따르면 흡음 성능은 DELTA LA = 15.7dB(A)에 도달합니다.
암면 샌드위치 패널은 여러 실제 프로젝트에서 검증되었습니다. BASF 그룹의 전 세계에서 세 번째로 큰 통합 생산 기지인 BASF 잔장 페어분트 현장에서는 벽과 지붕에 암면 샌드위치 패널 시스템을 광범위하게 사용했습니다. 이 제품은 고습도, 고염분 해안 조건 및 태풍 노출에서도 내후성과 구조적 안정성을 입증했습니다.
상하이의 대형 테마파크, 베이징의 고층 빌딩, 광저우와 뤄양의 산업 공장 등 다른 프로젝트에서도 단열, 방음, 화재 안전을 향상시키기 위해 이 소재를 사용해 왔습니다.
Yixing Yunxi Commercial Building과 Jingtang Warehouse의 지붕 개조 프로젝트에는 기존 지붕을 암면 샌드위치 패널로 완전히 교체하고 구조를 강화하기 위한 금속 지지 시스템을 추가하여 전체 하중 지지력과 풍압 저항을 개선하는 작업이 포함되었습니다.
암면 코어는 불연성이며 클래스 A 화재 등급을 획득했습니다. 폴리우레탄 코어는 일반적으로 B1 또는 B2 등급입니다. 산업 공장, 공공 건물, 클린룸과 같이 화재 안전 요구 사항이 높은 건물의 경우 암면 샌드위치 패널이 더 안정적인 옵션입니다.
공급업체에게 제3자 테스트 보고서를 요청하고 GB/T 23932-2009 요구 사항에 따라 열전도율, 결합 강도, 박리 면적, 내화 등급 및 연소 성능과 같은 주요 지표를 확인하세요. 현장 검사에는 표면 평탄도, 절단 모서리의 코어 균일성, 표면 긁힘 없음 등이 포함되어야 합니다.
PVDF 또는 HDP 코팅 패널은 일반적인 사용 및 유지 관리 조건에서 20년 이상 지속될 수 있습니다. 실제 서비스 수명은 환경 부식, UV 노출, 기계적 손상 및 기타 요인에 따라 달라집니다. 정기적인 점검 및 유지보수를 통해 서비스 기간을 연장할 수 있습니다.
예. 패널 두께, 길이, 외장 색상, 코팅 유형을 맞춤 설정할 수 있습니다. 설계 단계에서 제조업체와 생산 허용 오차, 최소 주문 수량 및 배송 리드 타임을 확인하는 것이 좋습니다.

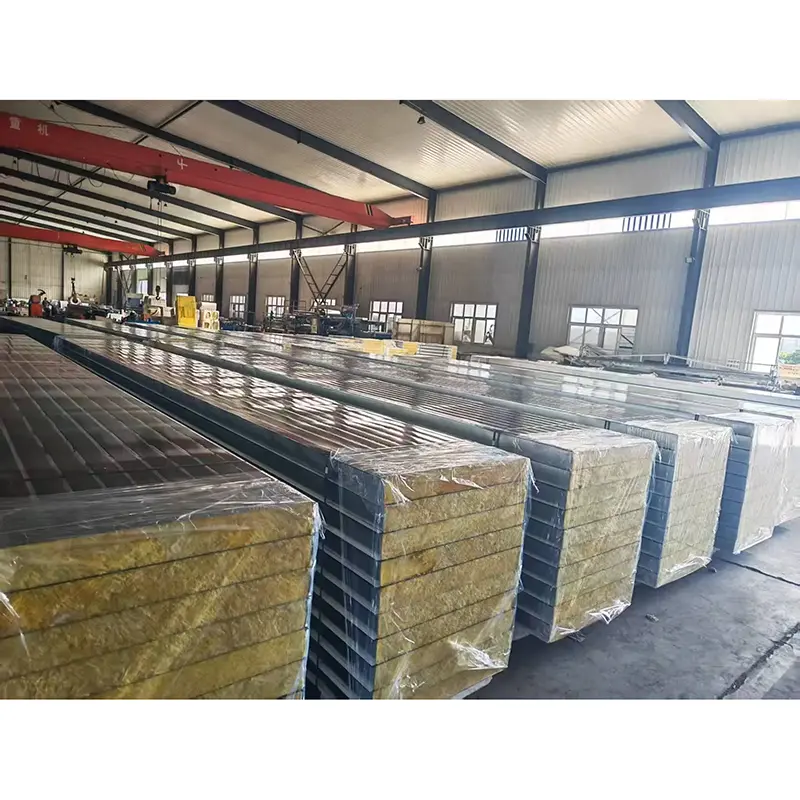

입고되는 원자재는 외장 두께, 코팅 접착력, 코어 밀도, 섬유 방향 등을 포함하여 각 배치별로 검사됩니다. 공정 중 검사에서는 치수, 접합 및 표면 품질을 다룹니다. 완제품은 배송 전 포장 및 적재 여부를 확인합니다. 모든 제품에는 GB/T 23932-2009에 따른 공장 검사 보고서가 제공될 수 있습니다. 프로젝트 요청 시 타사 유형 테스트 보고서도 제공됩니다.
