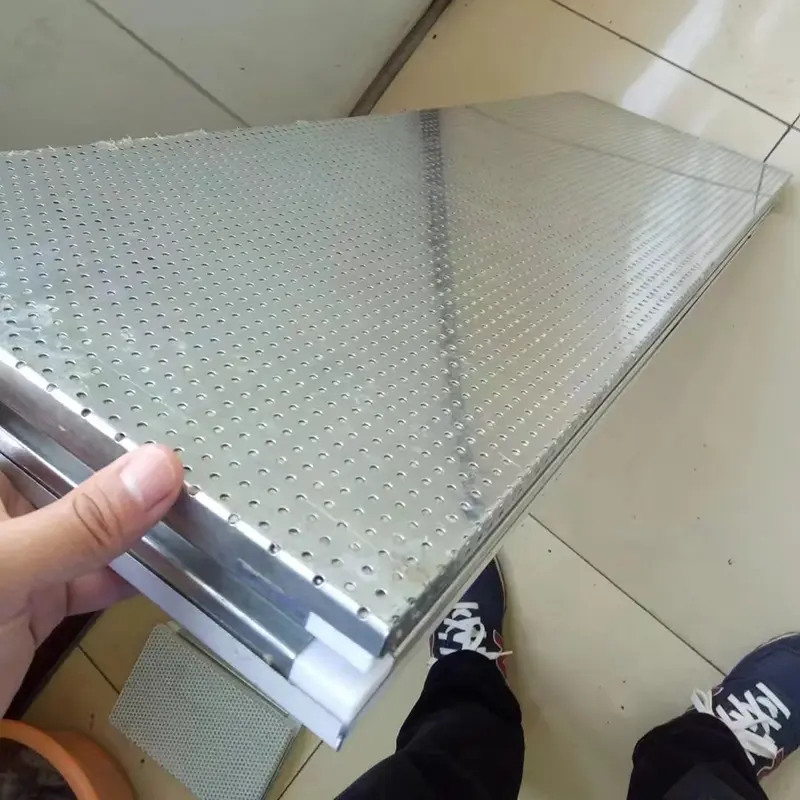

수제 흡음 클린룸 패널

수제 흡음 클린룸 패널은 두 가지 목적으로 사용됩니다. 이는 표준 클린룸 패널의 깨끗한 인클로저 기능을 유지하는 동시에 천공된 표면과 흡음 코어를 통해 음향 제어 기능도 제공합니다.SENBO 건축자재통제된 환경과 소음 감소가 모두 필요한 프로젝트에 이러한 패널을 제공합니다.

패널 구성 및 재료 옵션

수제 흡음 클린룸 패널은 복합 샌드위치 구조를 사용합니다. 외부 레이어는 컬러 코팅 강철, 아연 도금 강철 또는 스테인레스 스틸로 만든 다공성 금속 패널입니다. 정밀 천공 장비로 가공되며 구멍 직경과 간격을 맞춤화하여 음향 설계 요구 사항을 충족할 수 있습니다.

중간층은 흡음 코어, 일반적으로 암면 또는 유리솜입니다. 표면은 난연성 부직포 또는 내화성 유리 섬유 천으로 덮여 섬유 이탈을 방지합니다. 뒷면 레이어는 단단하고 밀봉된 금속 시트입니다. 가장자리는 냉간 압연 알루미늄 합금 프로파일로 밀봉되고 완성된 패널에 접착됩니다.

천공 패턴에는 음향 요구 사항에 따라 슬롯 천공 또는 전면 천공이 포함됩니다. 일반적인 사양에서는 구멍 직경 3mm와 구멍 간격 6mm를 사용합니다. 표준 패널 너비는 980mm ~ 1,180mm이며, 비표준 크기에 대한 맞춤화가 가능합니다. 코어 소재 두께 옵션 범위는 50mm~200mm이며, 강판 두께는 0.4mm~1.5mm 사이에서 조정 가능합니다.

외장 옵션에는 컬러 코팅 강철(폴리에스테르, PVDF, SMP 또는 HDP와 같은 코팅 포함), 아연 도금 강철 및 스테인리스 스틸이 포함됩니다. 색상은 건축 및 장식 요구 사항을 충족하기 위해 RAL 표준에 따라 맞춤 설정할 수 있습니다.

테스트된 성능 특성

1. 음향 성능: 35dB의 방음

이 패널의 음향 성능은 천공된 표면과 흡음 코어의 복합 구조에 의해 결정됩니다. 음파는 천공을 통해 다공성 섬유 코어로 전달되며, 섬유 사이의 마찰과 점성 효과가 소리 에너지를 열로 변환하여 흡음 및 소음 감소를 달성합니다.

테스트 결과, 1.0mm 강철 표면과 120kg/m3의 암면 밀도를 갖춘 100mm 두께의 패널이 35dB의 방음 값을 달성하는 것으로 나타났습니다. 음향 성능은 GB/T 20247, "음향: 잔향실의 흡음 측정"에 따라 테스트되었습니다. 소음 감소 계수(NRC)는 250Hz, 500Hz, 1000Hz 및 2000Hz 옥타브 대역에서 흡음 계수의 산술 평균으로 계산됩니다. 0.5 이상의 NRC는 적합한 흡음재를 나타냅니다.

2. 화재 성능: 클래스 A 불연성

암면 코어는 클래스 A 불연성으로 분류된 무기 섬유 재료입니다. 암면의 경우 최소 120kg/m3, 유리솜의 경우 64kg/m3 이상의 코어 밀도를 갖춘 이 소재는 화재에 노출되어도 타거나 녹거나 떨어지지 않으며 독성 연기를 생성하지 않습니다. 이는 건물 화재 방지 설계 규정의 클린룸 및 공공 건물 외피 재료에 대한 필수 화재 안전 요구 사항을 충족합니다.

3. 단열: 열전도율 ≤0.043 W/(m·K)

열전도율이 0.043W/(m·K) 이하인 암면 코어는 흡음과 함께 단열 기능도 제공합니다. 이는 실내와 실외 환경 사이의 열 전달을 줄이고 에너지 소비를 줄이는 데 도움이 됩니다.

4. 청결성: 섬유 이탈이 없는 조밀한 표면

패널 표면은 매끄럽고 평평하며, 이음새가 단단하고 이음새가 없어 먼지나 미생물이 유입되지 않습니다. 흡음 코어는 난연성 부직포 또는 내화성 유리 섬유 천으로 덮여 있습니다. 이는 암면이나 유리솜 섬유의 탈락을 효과적으로 방지하고 클린룸 환경의 위생 표준을 유지합니다.

5. 구조적 강성: 수공예 건축의 장점

주변 프레임은 냉간 압연 알루미늄 합금 프로파일을 사용하여 손으로 만든 패널에 기계로 만든 패널에 비해 전반적인 강성과 굽힘 하중 지지 능력이 뛰어납니다. 텅 앤 그루브 조인트는 폴리우레탄 폼으로 채워져 구조적 무결성을 강화하는 동시에 조인트 변형 및 누수를 방지합니다.

기술 사양

다음 매개변수는 표준 생산 및 관련 테스트를 기반으로 합니다. 사용자 정의가 가능합니다.

주요 기능 및 실질적인 이점

1. 검증된 음향 성능.천공된 표면과 다공성 코어의 복합 구조로 흡음 및 소음 감소 기능을 제공합니다. 100mm 패널은 GB/T 20247에 따라 테스트된 35dB 방음 성능을 달성합니다.

2. 클래스 A 화재 안전.암면 코어는 불연성이며 화재에 노출되어도 독성 연기를 생성하지 않아 클린룸 및 공공 건물의 화재 안전 요구 사항을 충족합니다.

3. 구조적 신뢰성을 위한 수작업 엣지 씰링.냉간 압연 알루미늄 합금 주변 프레임과 폴리우레탄으로 채워진 텅 앤 그루브 조인트는 변형과 물 누출을 방지하여 기계로 만든 패널에 비해 뛰어난 강성을 제공합니다.

4. 청결을 위한 섬유 봉쇄.난연성 부직포 또는 내화성 유리 섬유 천 외장은 섬유 이탈을 방지하고 흡음과 위생 요구 사항의 균형을 유지합니다.

5. 소재 및 색상 사용자 정의.옵션에는 PE, PVDF, SMP 또는 HDP 코팅 및 RAL 표준 색상이 포함된 색상 코팅 강철, 아연 도금 강철 및 스테인리스 스틸이 포함됩니다.

설계 및 설치 고려 사항

음향 설계의 경우:천공률과 코어 밀도는 소음 감소 계수에 직접적인 영향을 미칩니다. 음향 컨설턴트와 협력하여 목표 주파수 범위에 적합한 천공 패턴과 코어 재료를 선택하십시오.

클린룸 애플리케이션의 경우:외장재와 조인트 실링이 요구되는 청결도 등급을 충족하는지 확인하십시오. 세척이 잦거나 화학 물질에 노출되는 부위에는 스테인리스 스틸 외장을 권장합니다.

방화 등급 어셈블리의 경우:패널 두께와 코어 밀도가 요구되는 내화 등급을 충족하는지 확인하십시오. 클래스 A 등급은 암면 코어에 적용됩니다. 전체 조립 성능은 설치 세부 사항에 따라 달라집니다.

설치 중:천공된 표면의 손상을 방지하려면 적절한 리프팅 장비를 사용하십시오. 텅 앤 그루브 조인트가 적절하게 정렬되어 있고 폴리우레탄 폼으로 채워져 있는지 확인하십시오. 최종 청소까지 PVC 필름을 보호하십시오.

이 패널이 사용되는 곳

1.무향실, 방음실, 녹음 스튜디오 등 특정 음향 요구 사항이 있는 공간.

2.고속도로, 철도, 지하철 등의 교통 소음 완화를 위한 소음 장벽.

3.경기장, 극장, 교통 허브 등 공공건물의 환경 소음 제어.

4.산업 생산 장비 및 일반 공장 환경의 소음 제어.

5.특정 음향 성능이 요구되는 클린룸 또는 정화 시설 내의 영역.

자주 묻는 질문

1. 이 패널은 음향 제어와 클린룸 기능을 어떻게 결합합니까?

패널은 음파가 흡음 코어로 들어갈 수 있도록 천공된 금속 외장을 사용하고, 밀봉된 후면 레이어와 매끄러운 표면은 클린룸 환경에 필요한 청결성과 기밀성을 유지합니다. 코어는 부직포로 덮여 있어 청정 공간을 오염시킬 수 있는 섬유 이탈을 방지합니다.

2. 음향 성능에 있어서 암면 코어와 유리면 코어의 차이점은 무엇입니까?

두 재료 모두 다공성이며 소리를 효과적으로 흡수합니다. 암면은 일반적으로 밀도가 더 높고(≥120kg/m3) 저주파에서 더 나은 내화성과 방음 기능을 제공합니다. 유리솜은 더 가볍고 무게가 중요한 곳에 사용될 수 있지만 일반적으로 밀도가 약간 낮습니다(≥64kg/m3). 선택은 특정 음향 및 화재 요구 사항에 따라 달라집니다.

3. 특정 주파수에 맞게 천공 패턴을 맞춤 설정할 수 있나요?

예. 구멍 직경, 간격 및 천공 패턴(슬롯 또는 전체 표면)은 특정 주파수 범위를 목표로 조정될 수 있습니다. 더 작은 조리개와 더 가까운 간격은 일반적으로 고주파 흡수를 향상시키는 반면, 저주파에는 더 큰 개구부가 필요할 수 있습니다. 음향 컨설턴트는 최적의 구성을 결정하는 데 도움을 줄 수 있습니다.

4. 이 패널은 외부 소음 장벽에 적합합니까?

네, 하지만 외장용으로 사용할 경우 외장재와 코팅은 실외 내구성을 고려하여 선택해야 합니다. PVDF 코팅이 된 컬러 코팅 강철 또는 스테인리스 스틸을 권장합니다. 패널 가장자리와 조인트는 물 유입을 방지하기 위해 밀봉되어야 하며 지지 구조는 풍하중을 견디도록 설계되어야 합니다.

5. 음향 성능을 손상시키지 않고 패널을 어떻게 청소합니까?

부드럽고 다공성이 없는 표면은 순한 세제와 부드러운 천으로 청소할 수 있습니다. 표면이 긁히거나 천공이 손상될 수 있는 연마성 세제는 사용하지 마십시오. PVC 보호 필름이 여전히 제자리에 있는 경우 설치 및 최종 청소 후에 제거해야 합니다.
