종이 벌집 청정실 패널

Paper Honeycomb Cleanroom Panels은 제어된 환경 인클로저용으로 설계된 경량 복합 패널입니다.SENBO 건축자재구조적 부하 감소와 환경 성능을 우선시하는 클린룸 프로젝트에 이러한 패널을 공급합니다.

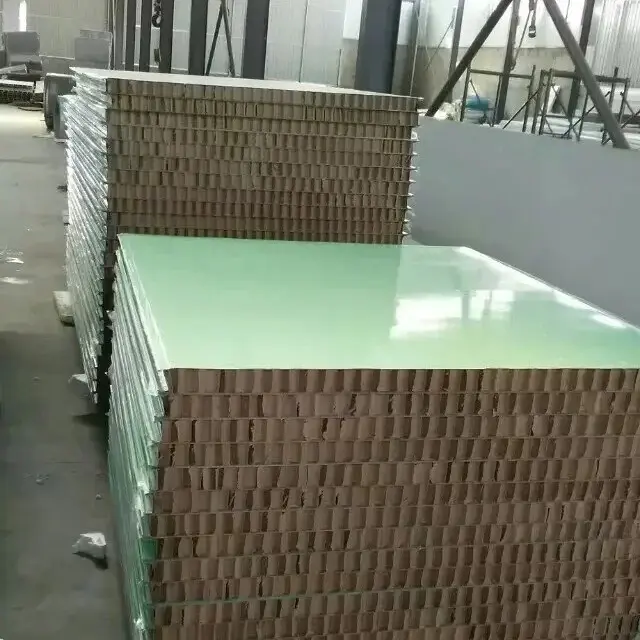

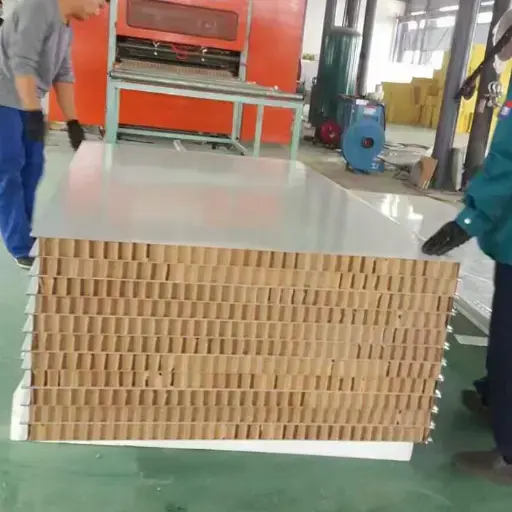

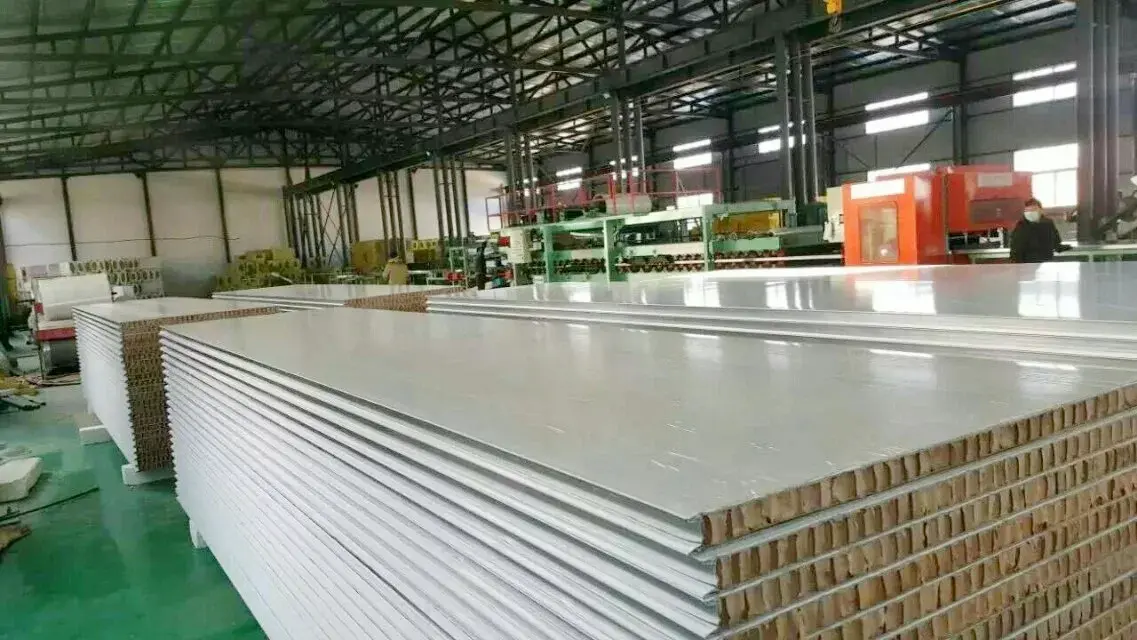

패널은 복합 샌드위치 구조를 사용합니다. 외장은 색상 코팅 강철, 아연 도금 강철 또는 0.3~1.0mm 두께의 스테인리스 스틸로 제작되며 프로젝트 요구 사항에 맞게 맞춤 설정할 수 있습니다. 코어는 난연성 종이 벌집 모양이며 가장자리는 냉간 압연 프로파일로 밀봉한 후 조립품을 최종 패널에 접착합니다.

허니콤 코어는 천연 목재 펄프를 원료로 골판지로 가공한 뒤 방수 접착제로 접착해 육각형 구조를 이룬다. 이 디자인은 패널을 가볍게 유지하면서 구조적 지지를 제공합니다. 코어 밀도 범위는 20~42kg/m3이고 압축 강도는 1.5~5.0MPa입니다.

사용 가능한 치수 및 연결 방법

표준 패널 두께는 50mm, 75mm, 100mm이며, 35mm에서 250mm까지 사용자 정의가 가능합니다. 표준 너비에는 950mm, 980mm, 1150mm 및 1180mm가 포함됩니다. 벽 패널 길이는 9,000mm에 달할 수 있지만 천장 패널 길이는 4,000mm로 제한됩니다.

다양한 설치 시나리오에 맞게 텅 앤 그루브, 중앙 알루미늄 프로파일, 수-암 조인트 및 "3-암-1-수" 구성 등 여러 가지 연결 방법을 사용할 수 있습니다.

테스트된 성능 데이터

1. 내화성: 클래스 B1 및 ≥60분 등급

난연성 성능은 GB 8624-1997에 따라 내화성 건축 자재 품질 감독 및 테스트를 위한 국립 센터에서 테스트하여 클래스 B1(난연성) 등급을 획득했습니다. 산소 지수는 클래스 B1 표준 요구 사항을 초과하는 44.2% 이상입니다.

불에 노출되면 녹아서 떨어지는 폴리스티렌 코어와 달리 종이 벌집형 코어는 타지 않고 탄화되며 독성 물질을 생성하지 않습니다. 100mm 두께의 패널은 최소 60분의 내화 등급을 제공합니다.

2. 단열: 전도도 ≤0.048 W/(m·K)

다공성 벌집 구조로 효과적인 단열 효과를 제공합니다. 측정된 열전도율이 0.048W/(m·K) 이하인 패널은 내부 공간과 외부 공간 사이의 열 전달을 줄입니다. 이 성능은 동일한 두께의 암면 클린룸 패널과 비슷하지만 패널 무게는 60~70%에 불과합니다.

3. 기계적 성질: 압축강도 1.5~5.0MPa

육각형 벌집 구조는 우수한 압축 강도와 인장 특성을 제공합니다. 측정된 압축 강도 범위는 1.5~5.0MPa이며 비슷한 밀도의 폼 플라스틱 코어보다 성능이 뛰어납니다. 냉간 압연 가장자리 프레임은 전반적인 강성과 굴곡 하중 지지 능력을 더욱 향상시킵니다. 이러한 특성은 전자 공장의 매달린 천장과 제약 작업장의 칸막이 벽과 같은 응용 분야를 지원합니다.

4. 경량화 : 구조적 부하 감소

코어 밀도가 20~42kg/m3인 종이 허니컴 패널은 동일한 두께의 암면 패널보다 무게가 약 60~70% 적습니다. 이는 주 구조물의 부하를 줄이고 기초 비용을 낮출 수 있기 때문에 고층 클린룸 시설의 매달린 천장 시스템과 칸막이벽에 특히 유용합니다.

5. 환경 프로필: 재생 가능 및 재활용 가능

코어는 천연 목재 펄프로 만들어지며 제조 공정은 에너지 효율적입니다. 패널에는 독성 성분이 포함되어 있지 않으며 사용 중에 유해한 방출을 방출하지 않습니다. 수명이 끝나면 패널은 완전히 재활용 가능합니다.

6. 클린룸 엔지니어링 응용

Paper Honeycomb 클린룸 패널은 여러 클린룸 설정에서 사용되었습니다.

병원 수술실:벽과 천장 시스템은 박테리아 성장을 방지하는 데 도움이 되는 조밀하고 매끄러운 표면과 단단한 연결부를 갖춘 깨끗한 환경을 제공합니다.

전자제품 및 칩 제조:경량 패널은 천장과 칸막이에 사용되며, 무게가 줄어들어 머리 위 설치가 간편해집니다.

제약 GMP 워크숍:패널은 청결 및 단열 요구 사항을 충족하며 클래스 B1 화재 등급은 생산 안전을 지원합니다.

식품 가공 공장:벽과 칸막이는 청소가 쉽고 습기에 강하며 오염이 없습니다.

기술 사양

다음 매개변수는 표준 생산 및 관련 테스트를 기반으로 합니다. 사용자 정의가 가능합니다.

주요 기능 및 실질적인 이점

1. 독성 연기가 없는 클래스 B1 화재 안전.코어는 화상이 아닌 클래스 B1 등급과 숯을 달성합니다. 최소 44.2%의 산소 지수는 폴리스티렌 코어 소재에 비해 확실한 안전 마진을 제공합니다.

2. 적절한 강도를 지닌 경량.코어 밀도는 20~42kg/m3에 불과하며 암면 패널보다 약 60~70% 가볍습니다. 1.5-5.0 MPa의 압축 강도는 클린룸 천장 및 파티션 적용을 지원합니다.

3. 단열 및 방음.0.048 W/(m·K) 이하의 열전도율로 단열성능을 제공하며, 허니컴 구조로 소음저감에도 기여합니다.

4. 재생 가능하고 재활용 가능한 재료.목재 펄프 코어는 재생 가능하며 패널은 수명이 끝나면 완전히 재활용 가능합니다. 사용 중에 유해한 방출이 방출되지 않습니다.

5. 모듈형 설계로 효율적인 설치.공장에서 조립식으로 제작된 패널은 빠른 연결과 최대 9m 길이를 특징으로 하여 현장의 이음매 수를 줄입니다.

설치 및 취급 참고 사항

천장 적용의 경우:설치하기 전에 최대 패널 길이(천장 패널의 경우 4,000mm)와 지지 그리드 간격을 확인하세요. 가벼운 특성으로 인해 들어올리기가 간편해졌지만 휘어짐을 방지하려면 여전히 적절한 지지가 필요합니다.

벽 파티션의 경우:레이아웃에 따라 적절한 연결 방법을 선택하세요. 중앙 알루미늄 프로파일은 깔끔한 마감을 제공하는 반면, 텅 앤 그루브 조인트는 더 빠른 조립을 제공합니다.

습도가 높은 지역의 경우:코어는 방수 접착제로 처리되어 있지만 고인 물에 장기간 노출되는 것은 피해야 합니다. 설치 중에 모든 조인트와 가장자리를 적절하게 밀봉하십시오.

운송 및 보관 중:패널을 건조한 곳에 편평하게 보관하고 표면이 긁히지 않도록 보호하십시오. PVC 보호 필름은 최종 청소 때까지 그대로 유지되어야 합니다.

이 패널이 사용되는 곳

1.병원 수술실, ICU 병동, 멸균 공급실.

2.전자 칩 공장 및 반도체 클린룸.

3.제약 GMP 워크숍 및 생물학 실험실.

4.식품 가공 작업장 및 중앙 주방.

5.단열이 필요한 창고 및 냉장시설.

자주 묻는 질문

1. 종이 벌집은 클린룸 패널의 암면과 어떻게 비교됩니까?

종이 벌집형은 훨씬 더 가벼우면서도(20~42kg/m3 대 100~120kg/m3) 비슷한 단열 성능을 제공합니다. 암면은 A급 불연성이고, 종이 벌집은 B1급 난연성입니다. 선택은 종종 화재 등급 요구 사항과 구조적 하중 고려 사항에 따라 달라집니다.

2. 종이 벌집 코어가 습기의 영향을 받습니까?

코어는 방수 접착제로 접착되어 습기로부터 어느 정도 보호해줍니다. 그러나 패널은 내부 클린룸용으로 설계되었습니다. 고인 물에 장기간 노출되거나 지속적으로 높은 습도 조건에 노출되는 것을 피해야 하며, 모든 조인트를 적절하게 밀봉해야 합니다.

3. 이 패널을 외벽에 사용할 수 있나요?

이 패널은 주로 실내용으로 설계되었습니다. 외부 사용의 경우 외장재와 코어를 특별히 선택하고 실외 내후성을 테스트해야 합니다. 외부 적용에 대해서는 제조업체에 문의하는 것이 좋습니다.

4. 천장 패널은 어떻게 지원되나요?

천장 패널은 그리드 시스템으로 지지되며, 패널 길이는 편향을 제어하기 위해 4,000mm로 제한됩니다. 특정 지지 간격은 패널 두께와 예상 하중에 따라 다릅니다. 그리드 간격 및 연결 세부 사항은 제조업체의 권장 사항을 따라야 합니다.

5. 어떤 화재 등급 문서를 이용할 수 있습니까?

요청 시 내화 건축 자재 품질 감독 및 테스트를 위한 국립 센터의 테스트 보고서를 받아보실 수 있습니다. 보고서에는 GB 8624-1997에 따른 클래스 B1 등급과 최소 44.2%의 산소 지수가 기록되어 있습니다.
