압력 처리된 루핑 배튼

강철 스트립으로 만든 압력 처리된 지붕 배튼은 경사진 지붕의 타일을 위한 지지 프레임워크 역할을 합니다. 이 제품은 냉간 압연 성형으로 성형되며 시간이 지남에 따라 부패하거나 곤충을 유인하거나 강도를 잃을 수 있는 목재 배튼을 대체하기 위한 것입니다. SENBO는 스트립 두께와 코팅 질량에 대한 입고 검사 기록을 보관하고 롤 성형 라인의 프로파일 정확성을 정기적으로 점검합니다. 배튼은 배송 전에 필요한 길이로 절단됩니다.

재료 및 관련 표준

주요 원료는 AZ150 코팅이 적용된 G550 등급의 Al-Zn 합금 코팅 강철 스트립입니다. 코팅에는 중량 기준으로 약 55%의 알루미늄과 43.5%의 아연이 포함되어 있어 일반 아연 도금 스트립보다 부식 방지 기능이 더 뛰어납니다. 강철은 최소 370MPa의 인장 강도, 최소 265MPa의 항복 강도, 최소 26%의 파단 연신율을 보여야 합니다. 염수 분무 시험은 GB/T 10125-2012를 따르고, 인장 시험은 GB/T 228.1-2010을 따릅니다. 경사진 지붕 작업의 금속 타일 배튼에는 최소 공칭 두께 0.8mm가 적용됩니다.

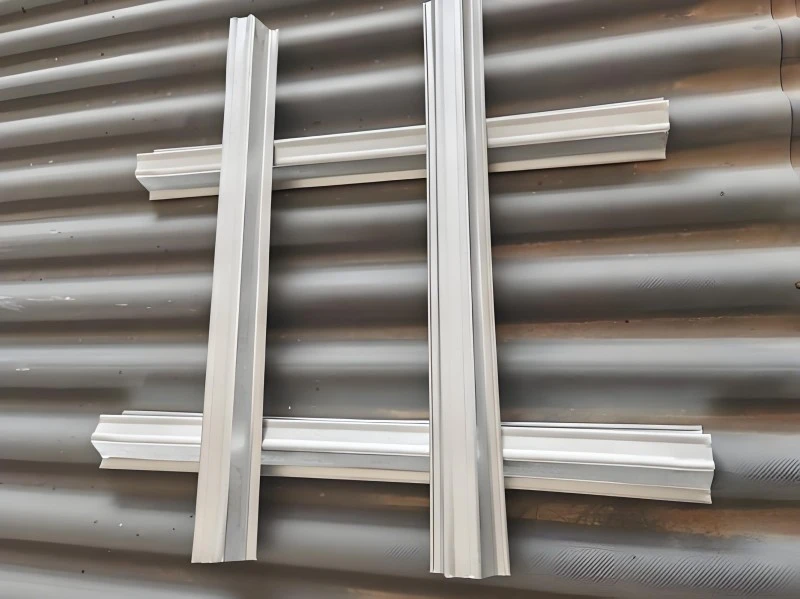

사용 가능한 모양 및 크기

• L30×4 mm와 같은 앵글 섹션은 가파른 경사면이나 부하 요구가 높은 곳에서 사용됩니다.
• 플랫 바, 일반적으로 25×5 mm.

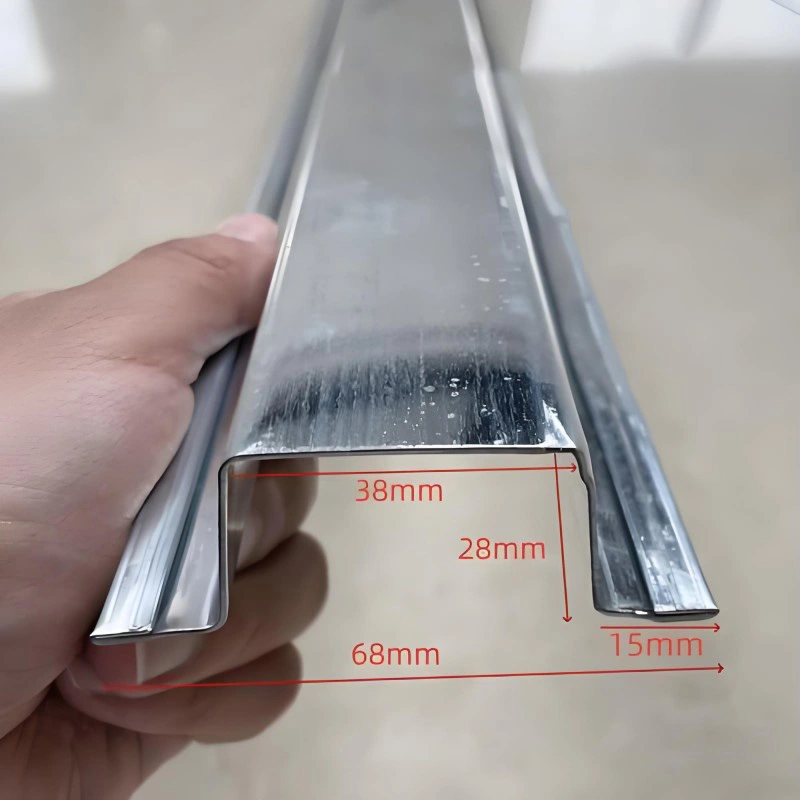

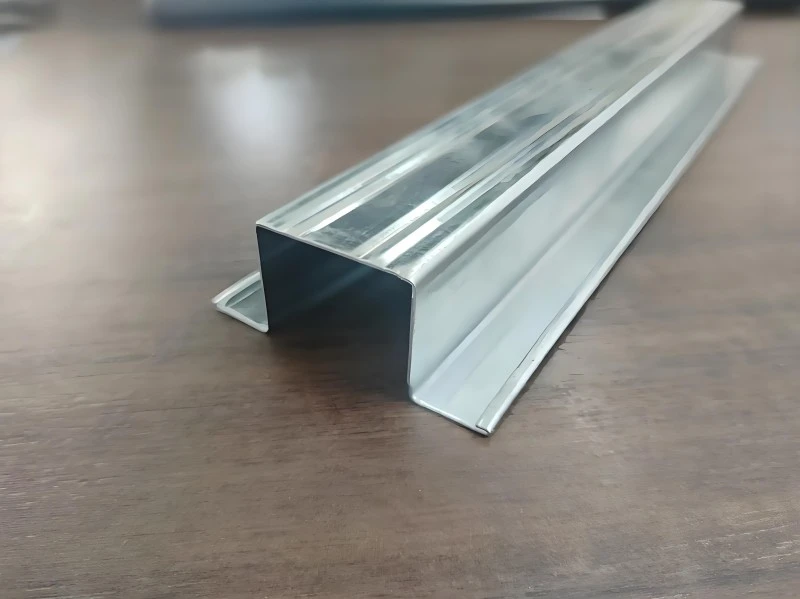

• Al-Zn 코팅 스트립으로 형성되고 특수 제작된 브래킷과 클립으로 고정되는 오메가 프로파일.
• 석재 코팅 금속 타일과 같은 경량 덮개에 적합한 모자 채널.

표준 부품의 길이는 3m~4m이지만 요청 시 더 긴 길이도 제공할 수 있습니다. 압력 처리된 지붕 배튼 간격은 타일의 효과적인 덮개를 따르며 일반적으로 300mm에서 370mm 사이입니다. 적용된 코팅의 두께는 최소 85μm입니다. 디자인에 특정 외관이 필요한 경우 폴리에스테르 또는 PVDF의 유색 마감재를 추가할 수 있습니다.

주요 데이터 테이블

완성된 지붕의 증거

가파른 경사면에서의 하중 거동

배튼 시스템은 지붕 경사가 45°에서 60° 사이인 프로젝트에서 하중 테스트를 거쳤습니다. 민취안 현 고등학교 새 캠퍼스에는 L30×4 mm 아연 도금 앵글 배튼이 300×400 mm 소결 타일 아래 340 mm 중심에 설치되었습니다. 바람의 힘은 구리 와이어 타이와 모르타르에 의해 타일을 통해 배튼으로 전달된 다음 내장된 플레이트에 용접된 카운터 배튼을 통해 메인 프레임으로 전달됩니다. 풀아웃 테스트를 통해 어셈블리가 설계 풍하중을 충족하는지 확인했습니다. G550 Al-Zn 코팅 강철로 제작된 배튼은 장기적인 강성과 코팅 내구성이 요구되는 공항 터미널 및 경기장과 같은 대형 지붕에도 사용됩니다.

부식 성능

AZ150 코팅 배튼에 대한 염수 분무 테스트는 일반 아연 도금 스트립에 비해 현저한 개선을 보여줍니다. 코팅에 알루미늄과 아연이 결합되어 있어 희생적인 보호 기능을 제공하고 절단 가장자리에서 녹이 발생하는 속도를 늦춥니다. 최소 85μm의 유기 마감재는 습한 지붕 공간에 추가적인 장벽을 추가합니다.

생물학적 공격에 대한 저항

따뜻하고 습한 기후의 목재 배튼은 흰개미와 곰팡이 부패로 인해 손상될 수 있습니다. 강철 배튼은 곤충 활동을 지원하지 않으며 습기를 흡수하지 않습니다. 이 특성으로 인해 남부 해안 지역과 흰개미 압력이 높은 지역에 적합합니다. 대형 공공 건물의 기록에 따르면 Al-Zn 강철 배트는 교체 없이 30년 이상 사용 가능합니다.

급경사 지붕 공법

Minquan 프로젝트의 총 바닥 면적은 255,000m²에 달했고 지붕 경사각은 45°~60°였습니다. 시공 순서는 카운터 배튼 레벨링으로 시작하여 배튼 고정, 이중 가닥 구리 와이어 타이 및 폴리머 모르타르 본딩을 사용한 타일 세팅으로 이어졌습니다. 이 접근 방식은 가파른 표면에서 타일이 미끄러지는 것을 막고 지붕의 방수를 유지했습니다. 다른 가파른 건물에도 동일한 순서를 적용할 수 있습니다.

주목할만한 특징

• 목재의 결과 옹이에 따라 달라질 수 있는 것과 달리 강도와 강성은 길이에 따라 일관됩니다.
• 금속 코팅과 선택적인 페인트 마감 처리로 습한 공기나 해안 공기에서 장기간 보호가 가능합니다.
• 절단과 고정이 빠릅니다. 미리 절단된 길이는 현장 작업과 낭비를 줄여줍니다.
• 강철 배튼은 완전히 재활용 가능하며 화학 목재 방부제가 필요하지 않습니다.
• 점토, 콘크리트, 금속 및 석재 코팅 타일에 맞게 여러 단면이 생산됩니다.

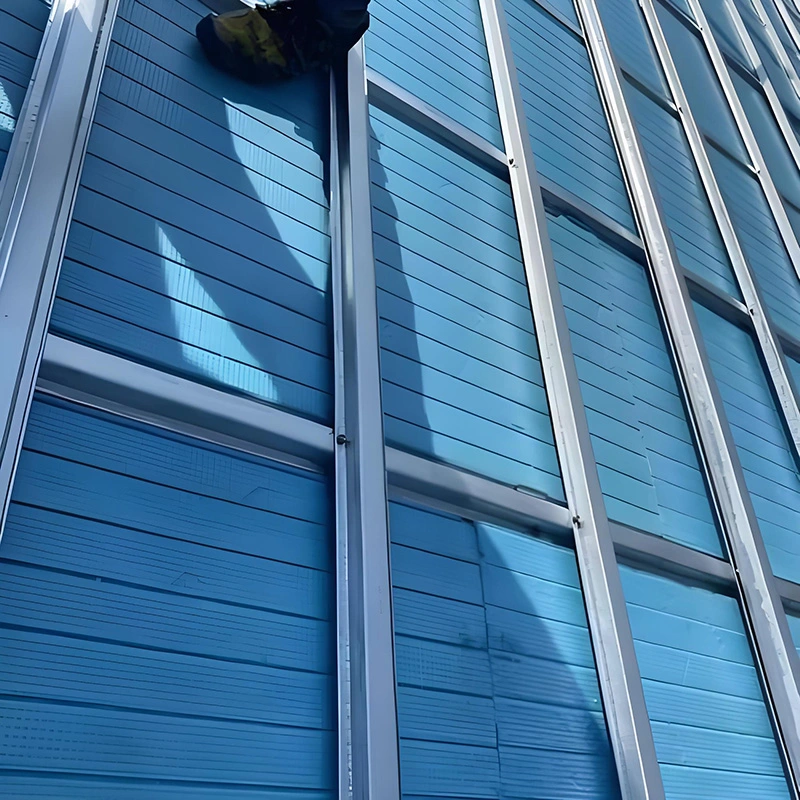

제품이 사용되는 곳

• 주택, 클럽, 저층 아파트의 경사지붕.
• 터미널, 스포츠 홀, 전시관 등 대규모 공공 옥상.
• 45° 이상의 가파른 지붕과 강한 바람 흡입이 있는 장소.
• 목재가 적합하지 않은 습하거나 흰개미 활동 지역에 있는 건물.
• 강철 프레임 지붕에 타일을 고정합니다.

사이트 안내

• 배튼을 고정하기 전에 지붕 평면의 수평을 확인하십시오. 고르지 못한 인쇄물을 교정하려면 카운터 배튼을 사용하십시오.
• 프로파일에 지정된 브래킷이나 클립으로 배튼을 고정합니다. 단면이 왜곡될 수 있으므로 과도하게 조이지 마십시오.
• 각 코스를 스트링 라인으로 정렬합니다. 작은 오류는 경사면 전체에 걸쳐 증가하고 타일 적용 범위에 영향을 미칩니다.
• 부식 방지를 복원하려면 아연이 풍부한 페인트 또는 호환 가능한 터치업 페인트로 절단 끝부분을 처리하십시오.
• 가파른 경사면의 경우 승인된 도면에 표시된 대로 와이어 타이 또는 접착제로 타일을 고정하십시오.

계약자가 제기한 질문

금속판 수명은 처리된 목재와 어떻게 비교됩니까?

처리된 목재는 수년간 지속될 수 있지만 그 성능은 방부제 보유 및 노출에 따라 달라집니다. AZ150 코팅된 강철 배튼은 썩거나 갈라지지 않으며 흰개미의 영향을 받지 않습니다. 해안이나 습도가 높은 지역에서는 강철이 더 예측 가능한 선택인 경우가 많습니다.

특정 타일에 적합한 배튼 모양은 무엇입니까?

타일 ​​제조업체의 설치 안내서에는 일반적으로 필요한 배튼 단면과 간격이 명시되어 있습니다. 각진 부분과 평평한 부분은 두꺼운 점토나 콘크리트 타일 아래에서 흔히 볼 수 있습니다. 오메가 및 모자 프로파일은 더 가볍고 금속 또는 복합 타일과 함께 자주 사용됩니다. 주문하기 전에 호환성을 확인하십시오.

배튼을 태양광 지붕 타일과 함께 사용할 수 있나요?

PV 타일에는 특정 장착 및 부하 요구 사항이 있습니다. 배튼 프로파일과 간격은 PV 타일 제조업체의 지침에 따라 확인해야 합니다. 추가 중량과 풍하중을 견디려면 추가 고정 장치나 강화 배튼이 필요할 수 있습니다.

해변 프로젝트에 가장 적합한 코팅 중량은 얼마입니까?

AZ150은 일반적으로 해양 노출에 대한 최소값입니다. 매우 공격적인 염분이 함유된 공기에서는 더 무거운 코팅이나 스테인리스강이 필요할 수 있습니다. 대기 부식성 범주를 먼저 결정한 다음 사용 가능한 코팅 옵션과 일치시켜야 합니다.

품질 및 문서화

생산이 시작되기 전에 강철 스트립 밀 인증서의 등급, 코팅 질량 및 기계적 특성이 검토됩니다. 커버 두께, 프로파일 깊이 및 직진성을 성형하는 동안 치수 검사. 대규모 계약의 경우 독립적인 염수 분무 또는 인장 테스트를 위해 샘플을 보낼 수 있습니다. 배송 검사에서는 길이, 프로파일, 코팅 손상 여부를 확인해야 합니다.

주문 전 확인사항

• 지붕 피치와 설계 풍하중을 고려하여 올바른 단면과 두께를 선택합니다.
• 타일 ​​제조업체가 제공한 타일 유형 및 필수 배튼 간격.
• 코팅 선택을 제어하는 ​​현장의 부식 카테고리.
• 카운터 배튼 또는 브래킷 세부사항을 포함하여 주 지붕 구조에 대한 연결 방법입니다.
• 배튼이 긴 길이 또는 표준 길이로 공급되는지 여부에 영향을 미칠 수 있는 운송 길이 제한.
