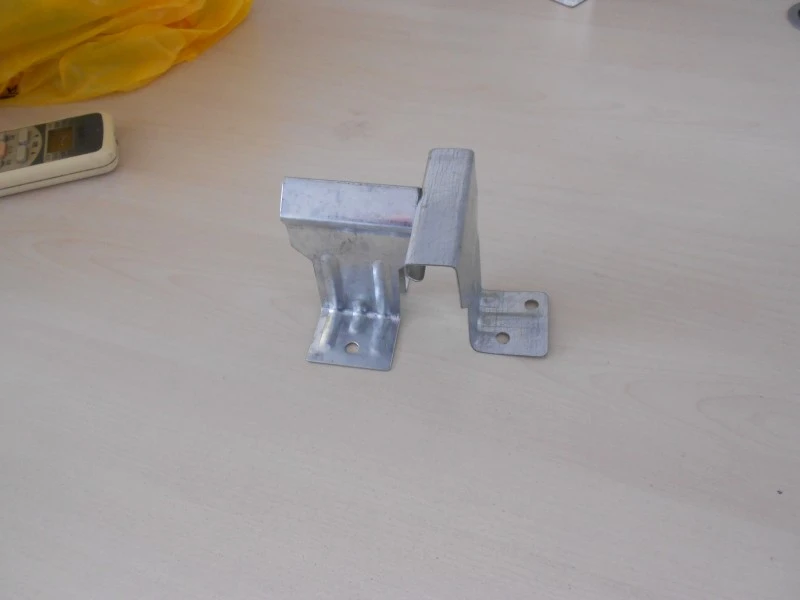

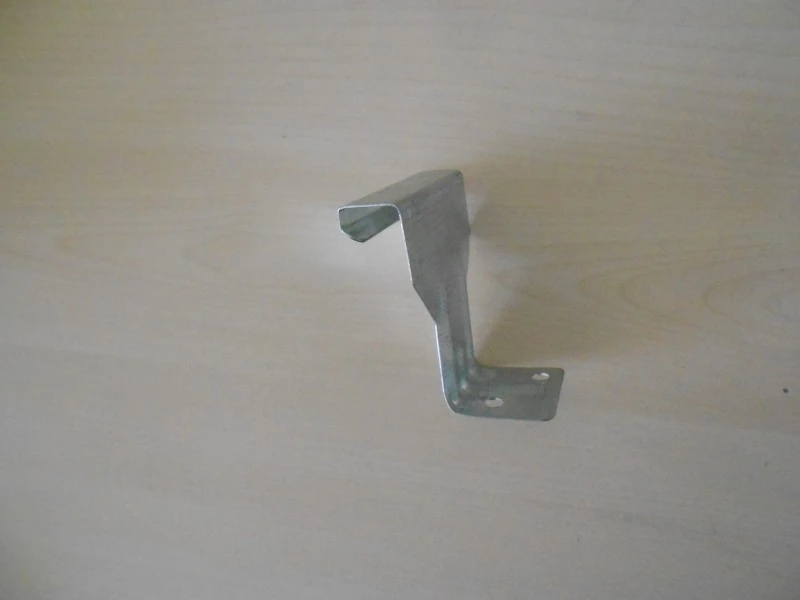

숨겨진 클립 패스너는 건물 패널과 지지 구조 사이에 숨겨진 연결을 제공합니다. 클립은 도리 또는 브래킷에 고정된 베이스 리브와 맞물려 패널 표면을 통해 나사 없이 패널을 고정합니다. 이 접근 방식은 패널 이음매 내부에 모든 패스너를 유지하여 깨끗한 외관을 제공하고 노출된 나사 및 실런트와 관련된 누출 경로를 제거합니다. SENBO는 이러한 클립에 슬롯 깊이, 다리 길이 및 재료 두께에 대한 치수 검사를 제공하며 생산 공정에는 결합 강도에 대한 주기적인 테스트가 포함됩니다.

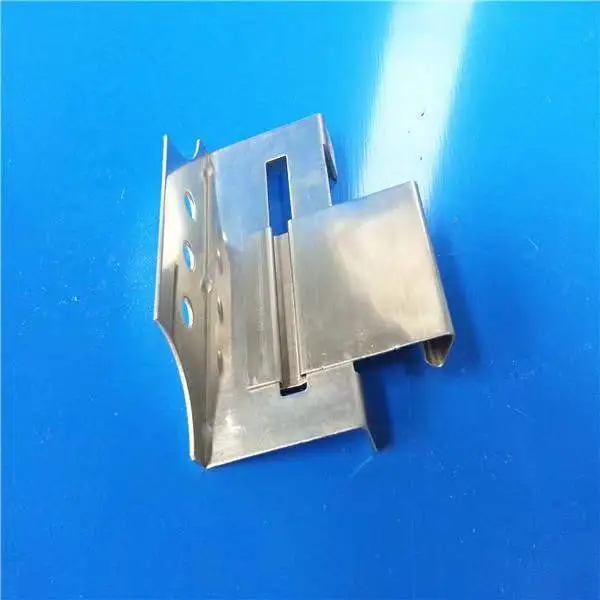

클립은 표준으로 304 스테인리스 스틸로 제작되며 특정 예산에 따라 430 및 201도 제공됩니다. 용융 아연 도금 처리된 Q235B 강철은 더 무거운 구조용 클립에 사용됩니다. 스테인레스 스틸 클립은 스트립 재료를 냉간 압착하거나 스탬핑하여 생산됩니다. Q235B 클립은 일반적으로 최소 두께 5mm의 열간 압연 판으로 만들어지며 강도와 치수 정확도를 유지하기 위해 유압 냉간 압착으로 형성됩니다.
클립 내부 높이는 패널 슬롯 깊이에 따라 결정됩니다. 일반적인 내부 높이는 2.6mm ~ 10mm이고, 다리 길이는 7.5mm이고 재료 두께는 스테인리스강의 경우 0.5mm ~ 1.5mm입니다. 볼트 직경은 12mm이고 강도 등급은 8.8 이상입니다. 클립은 용도에 따라 벽 패널 클립, 지붕 패널 클립, 바닥 패널 클립으로 분류됩니다. 재질에 따라 스테인레스 스틸 클립과 용융 아연 도금 강철 클립으로 구분됩니다.
| 목 | 매개변수/사양 | 참조 또는 메모 |
|---|---|---|
| 기본 재료 | 304 스테인레스 스틸 / Q235B 열간 압연 강판 | 용도에 따라 선택된 재료 |
| 재료 두께 | 스테인리스강의 경우 0.5~1.5mm; 전체가 강철 부품인 경우 ≥5mm | 제품 유형에 따라 다름 |
| 클립 내부 높이 | 2.6~10mm | 패널 슬롯과 일치해야 함 |
| 다리 길이 | 7.5mm | 전형적인 차원 |
| 볼트 사양 | M12, 강도 등급 ≥8.8 | 구조적 연결용 |
| 아연 도금 두께 | ≥150 g/m² per side | 용융 아연 도금 Q235B |
| 미끄럼 저항 | 7.0kN에서 Δ ≤ 7.0mm; 10.0kN에서 Δ ≤ 0.5mm | GB 15831 및 업계 표준에 따라 |
| 구조적 무결성 | 25.0kN에서 고장 없음 | GB 15831 및 업계 표준에 따라 |
| 비틀림 강성 | 900 N·m 토크에서 θ ≤ 4° | 직각 커플러용 |
| 토크 테스트 | ≥65 N·m에서 고장 없음 | 클립 토크 저항 |
숨겨진 클립의 기계적 요구 사항은 GB 15831 및 관련 산업 표준을 기반으로 합니다. 미끄럼 저항 테스트에서는 7.0kN의 하중에서 7.0mm 이하, 10.0kN에서 0.5mm 이하의 변위가 필요합니다. 클립은 25.0kN에서 파손되지 않아야 합니다. 비틀림 강성은 900N·m 토크에서 4도 이하의 각도가 필요합니다. SENBO가 테스트한 모든 강철 냉간 압착 클립은 이러한 한계를 충족합니다.
304 스테인리스 스틸 클립은 염수 분무 테스트를 거쳤으며 실외 노출에 적합한 내식성을 나타냅니다. 용융 아연 도금 Q235B 클립은 측면당 최소 150g/m²의 아연 코팅을 갖추고 있어 일반 대기 조건에서 장기간 보호 기능을 제공합니다. 재료 선택은 프로젝트 환경과 일치해야 합니다.

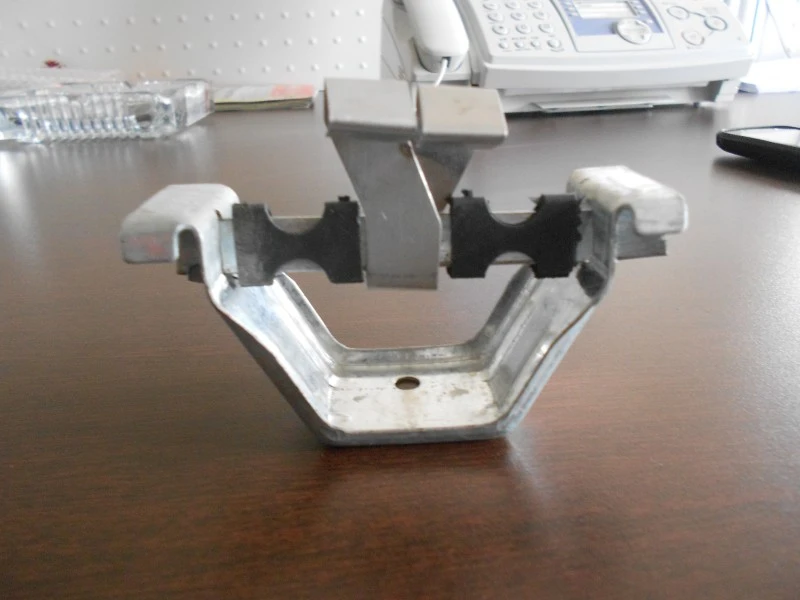

스탠딩 솔기 지붕에서는 숨겨진 클립이 표면 관통 없이 패널을 지지 브래킷에 고정합니다. 이를 통해 지붕 패널은 클립에 고정된 상태로 열팽창 및 수축에 따라 움직일 수 있습니다. 그 결과 나사 구멍이 노출되지 않은 지붕 표면이 생겨 물이 침투할 가능성이 줄어들고 장기적인 방수 기능이 향상됩니다. 은폐 클립 방법은 넓은 범위의 산업용 지붕을 위한 360° 스탠딩 솔기 시스템에 사용됩니다.
벽면 패널의 경우 은폐형 클립 패스너를 사용하면 못 없이 설치할 수 있어 패널 표면을 깨끗하게 유지할 수 있습니다. 창 트림 어셈블리에서 숨겨진 연결부는 컬러 코팅 패널의 절단된 가장자리를 덮어 빗물이 직접 닿지 않도록 보호하고 가장자리 녹의 위험을 줄입니다. 이 설치 방법은 건축 외관 요구 사항을 충족합니다.
공급업체는 스테인레스 스틸 또는 아연 도금 강철에 대한 재료 인증서를 제공해야 합니다. 프로젝트에서 요구하는 경우 미끄러짐 저항, 구조적 무결성 및 비틀림 강성에 대한 테스트 보고서를 이용할 수 있어야 합니다. 현장 입고 점검을 통해 치수, 재료 등급 및 표면 상태를 확인해야 합니다. 대량 주문의 경우 샘플 클립을 테스트하여 실제 패널 프로파일과의 결합을 확인할 수 있습니다.
클립 내부 높이는 사용되는 패널의 슬롯 깊이와 일치해야 합니다. 패널 슬롯을 측정하거나 패널 제조업체의 사양을 참조하세요. 클립이 너무 길면 완전히 결합되지 않고, 너무 짧으면 움직이거나 분리될 수 있습니다.
숨겨진 클립은 호환 가능한 슬롯 또는 솔기 프로파일이 있는 패널용으로 설계되었습니다. 솔기가 세워져 있거나 가장자리가 맞물려 있는 금속 패널이 잘 작동합니다. 일부 목재 기반 패널은 슬롯이 올바르게 가공된 경우 숨겨진 클립을 사용할 수도 있습니다. 항상 패널 및 클립 공급업체 모두와 호환성을 확인하십시오.
스테인레스 스틸 클립, 특히 304 등급은 더 나은 내식성을 제공하며 해안 또는 습한 환경에 선호됩니다. 아연 도금 강철 클립은 더 강하고 무거운 구조 연결에 자주 사용되지만, 아연 코팅은 공격적인 환경에서 오래 지속되지 않을 수 있습니다. 선택은 프로젝트의 환경 노출 및 부하 요구 사항에 따라 달라집니다.
예, 숨겨진 클립은 바람이 많이 부는 지역, 특히 스탠딩 솔기 지붕 시스템에 사용됩니다. 클립은 설계 풍하중에 따라 간격을 두어야 하며, 클립 재질과 두께가 적절해야 합니다. 특정 프로젝트에 대해 바람 상승 계산을 수행해야 합니다.
