SENBO 건축자재금속 건물 배수 제품 범위의 일부로 컬러 코팅 강철 하향관을 공급합니다. 이 파이프는 강철 구조물 건물의 외부 홈통 시스템과 함께 사용하여 지붕 빗물을 수집 및 배출하도록 설계되었습니다. 그들은 일반적으로 산업 플랜트, 물류 창고 및 대규모 공공 건물에 사용됩니다.

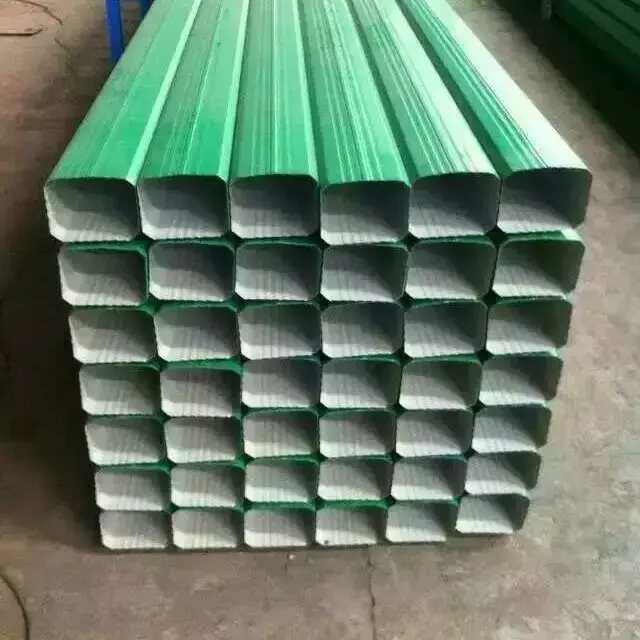

컬러 코팅 강철 하향관은 직사각형 또는 정사각형 단면을 가진 건축용 배수관입니다. 이 제품은 롤 성형 및 인터로킹과 같은 냉간 가공 공정을 사용하여 컬러 코팅 강판으로 제조됩니다.
이 제품은 컬러 코팅 강판을 기본 재료로 사용하며 일반적으로 Q235B 또는 DX51D+Z와 같은 등급을 사용합니다. 표면 코팅 옵션에는 PE(폴리에스테르) 또는 PVDF(탄화불소)가 포함되어 다양한 내후성 요구 사항을 충족합니다.
검사 및 승인 표준에 따르면 Al-Zn 또는 아연 도금 기판의 아연 코팅 중량은 일반적으로 최소 150g/m²입니다. PVDF 탄화불소 코팅 두께는 최소 25μm이고 폴리에스테르 코팅은 최소 20μm입니다.
원자재 테스트는 주로 GB/T 12754 "컬러 코팅 강판 및 스트립"을 기반으로 합니다. 완제품 승인 및 설치는 CECS 380-2014 "금속 프로파일 시트 지붕 및 벽 엔지니어링 적용에 대한 기술 사양" 및 GB 50242 "건물 물 공급, 배수 및 난방 엔지니어링의 건축 품질 승인 코드"를 참조합니다.
표준 기계 성형 제품은 주로 95×133mm 및 144×108mm와 같은 직사각형 또는 정사각형 단면을 특징으로 합니다. 벽 두께는 일반적으로 0.4mm ~ 0.6mm이며, 0.8mm 두께의 제품도 맞춤 제작할 수 있습니다. 표준 길이는 6미터 또는 12미터이며 프로젝트 요구 사항을 충족하기 위해 맞춤형 길이를 사용할 수 있습니다.
철골구조 건물의 외벽과 시각적인 조화를 이루기 위해 RAL 표준 색상표를 기준으로 색상을 선택할 수 있습니다.
제품은 제조 방법에 따라 두 가지 유형으로 분류됩니다.

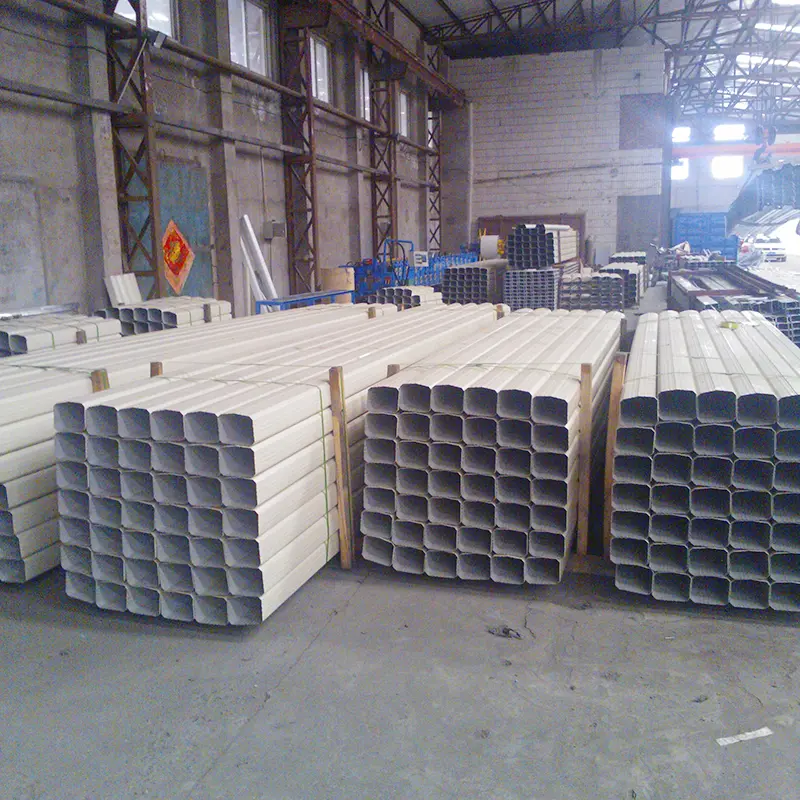

기계로 제작한 하향관:생산 라인에서 일괄 생산되는 표준 사양 제품으로 높은 효율성과 일관된 치수를 제공합니다.
맞춤형 제작 다운파이프:특수 사양 또는 대형 치수에 대한 요구 사항을 충족하기 위해 수동 굽힘 및 기계적 봉합 기술을 사용하여 생산됩니다.
표준 PVC 파이프와 달리 컬러 코팅 강철 하향관은 열팽창 및 수축으로 인한 노화, 균열 또는 파열이 발생하지 않습니다. 중국 북동부 및 북서부와 같은 극도로 추운 지역에서는 PVC 파이프가 저온 취성으로 인해 동결 및 균열이 발생하기 쉽습니다. 컬러 코팅 강철 하향관은 금속의 저온 저항성을 활용하여 극한의 추위에도 동결 손상을 입지 않았습니다. 예상 수명은 15~20년으로 PVC 파이프보다 3~5배 더 깁니다.
표준 공장 구성 사양은 대부분의 기존 프로젝트 요구 사항을 충족합니다. 대규모 지붕 배수량을 포함하는 전문 엔지니어링 프로젝트의 경우 비표준 크기를 맞춤 제작할 수 있습니다.
YTO Express Logistics Park 프로젝트의 경우 지붕 면적이 넓고 폭우 시 배수량이 많아 최대 표준 사양(180×125mm)이 부족했습니다. 제조업체는 수동 굽힘 및 기계적 시밍 기술을 사용하여 거의 1.8m 높이의 대형 엘보우와 짝을 이루는 맞춤형 245×200mm 초대형 수직홈통을 생산했습니다. 설치에는 구조적 안정성을 위해 이중 리벳팅 공정이 사용되었습니다. 설치 후 배수 효율이 기존 설계 대비 40% 향상되었습니다.
색상 코팅 강철 수직홈통 설치는 다음 허용 기준을 충족해야 합니다. 수직 편차는 층 높이당 3mm를 초과해서는 안 됩니다. 파이프 클램프는 2m 이하의 간격으로 균등하게 배치되어야 합니다. 연결 시 겹치는 길이는 최소 30mm여야 합니다. 조인트는 블라인드 리벳이나 볼트로 고정해야 합니다.
물 흐름 테스트에서는 누출이나 역경사 문제가 없어야 합니다. 설치 후 테스트 중에 누출이 감지되면 재작업이 필요합니다. 안정화된 압력 기간 동안 압력 강하 또는 누출 지점이 관찰되지 않는 경우에만 최종 승인이 부여됩니다.

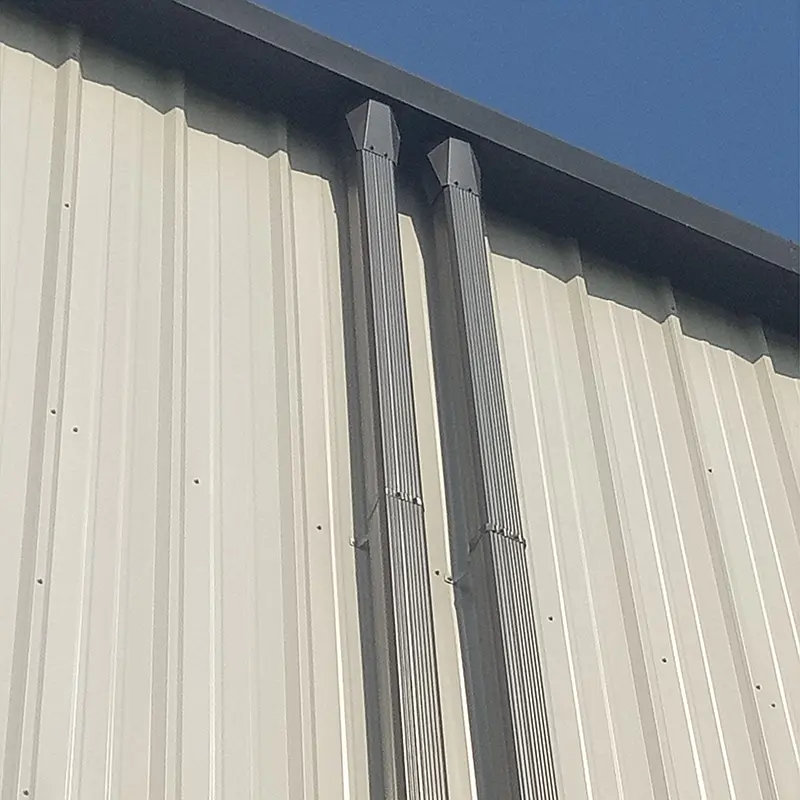

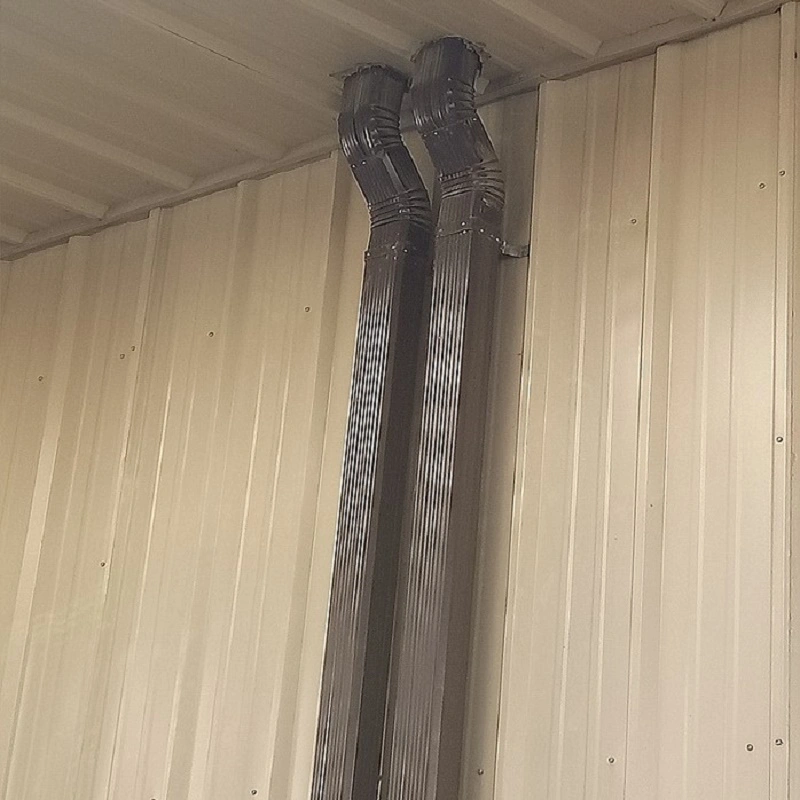

강철 구조물 건물에 사용하도록 설계된 이 수직홈통은 깨끗하고 유선형의 외관을 제공합니다. 건물의 외벽과 일치하도록 색상을 맞춤화할 수 있어 강철 지붕 및 벽 클래딩과 시각적인 조화를 보장합니다. 복잡한 벽 시스템 설치를 수용하기 위해 S-벤드, 단일 벤드 및 파이프 클램프와 같은 다양한 부속품을 사용할 수 있습니다.
엔지니어링 관점에서 볼 때 이러한 수직홈통은 색상 코팅 강철 홈통 및 벽 패널과 응집력 있는 시스템을 형성하여 일관된 서비스 수명을 보장합니다. 이는 비용이 더 많이 들고 용접 이음부가 눈에 보이는 경우가 많은 스테인레스 스틸 대체품에 비해 이점을 제공합니다.
다음 매개변수는 표준 생산 및 관련 표준을 기반으로 합니다. 특정 프로젝트 요구 사항을 충족하도록 사용자 정의가 가능합니다.
| 성과 지표 | 매개변수/사양 | 표준/비고 |
|---|---|---|
| 기본 재료 | 컬러도장강판 (Q235B / DX51D+Z) | 아연 도금 또는 Al-Zn 코팅 기판 |
| 모재 규격 | GB/T 12754 | 컬러 코팅 강판 및 스트립 |
| 완제품 표준 | CECS 380-2014 | 금속 프로파일 시트 지붕 및 벽 엔지니어링에 대한 기술 사양 |
| 공통 벽 두께 | 0.4~0.8mm | 표준 기계 제작: 0.4–0.6 mm |
| 아연 코팅 중량 | ≥150g/m² | 양면 코팅 |
| 코팅 두께 | PVDF ≥25μm / PE ≥20μm | 풍화등급에 따라 선정 |
| 표준사양 | 95×133mm, 108×144mm, 130×100mm, 180×125mm | 직사각형 또는 정사각형 단면 |
| 단일 단위 길이 | 6m(표준) / 12m(최대) | 맞춤형 |
| 염수 분무 저항 | ≥500시간 | 실외 사용 요구 사항 |
| 서비스 수명 | 15~20년 | 추운 지역에 적합 |
| 파이프 클램프 간격 | 2m 이하 | 고르게 분포됨 |
| 수직 편차 | 3mm/층 높이 이하 | 설치 승인 요구 사항 |
1. 추위와 서리 저항.금속 소재는 열팽창 및 수축으로 인한 노화, 저온 취성 등 PVC 파이프의 고유한 결함을 극복합니다. 북동부 및 북서부 지역의 극한 추위에도 견딜 수 있으며 수명은 15~20년입니다.
2. 유연한 사양.기계 성형 제품은 표준 시장 요구 사항을 충족하는 반면, 수동 맞춤화는 초대형 사양(예: 245×200mm) 및 특수 배수 요구 사항에 대한 비표준 크기를 수용합니다.
3. 건축 조정.철골 구조 건물의 외관과 일치하도록 RAL 표준에 따라 색상을 맞춤 설정할 수 있습니다. 다양한 액세서리를 통해 배수 시스템이 건물의 미적 요소와 통합되도록 보장합니다.
4. 검증 가능한 재료 표준.GB/T 12754 및 CECS 380-2014를 준수하여 제조되었습니다. 특징으로는 최소 150g/m²의 아연 도금 층, 내후성 요구 사항을 충족하는 코팅 두께, 최소 500시간의 염수 분무 저항 등이 있습니다.
5. 명확한 설치 및 승인 기준.사양에는 층 높이당 수직 편차 3mm 이하, 파이프 클램프 간격 2m 이하, 중첩 길이 30mm 이상 등이 포함됩니다. 승인은 설치 후 누출 없는 물 흐름 테스트를 기반으로 합니다.
추운 기후의 경우:저온 취성을 방지하려면 PVC 대신 색상 코팅 강철 하향관을 선택하십시오. 아연 코팅 중량 및 코팅 유형이 현지 기상 조건에 적합한지 확인하십시오.
넓은 지붕 면적의 경우:국지적 강우강도와 지붕면적을 기준으로 필요한 배수능력을 계산합니다. 표준 사양이 충분하지 않은 경우 맞춤형 대형 하향관을 고려해보세요.
해안 또는 산업 환경의 경우:코팅 유형(PE 또는 PVDF) 및 아연 코팅 중량이 내식성 요구 사항을 충족하는지 확인하십시오. 염수 분무 시험 보고서는 요청 시 제공됩니다.
설치 중:수직 편차, 파이프 클램프 간격 및 겹침 길이에 대한 허용 기준을 따르십시오. 조인트에는 블라인드 리벳이나 볼트를 사용하고, 최종 합격 전 수류 테스트를 실시하여 누출이 없는지 확인합니다.
1.산업용 철강 공장 및 물류 창고용으로 구성된 지붕 배수 시스템은 컬러 코팅 강철 외부 홈통과 호환됩니다.
2.경기장, 전시장, 대형 슈퍼마켓 등 대규모 공공건물의 금속 지붕 배수장치.
3.추운 지역의 지붕 배수 장치로 중국 북동부 및 서북부의 PVC 파이프를 대체합니다.
4.맞춤형 비표준 대구경 사양으로 높은 배수 용량이 필요한 대규모 지붕 및 프로젝트.
컬러 코팅 강철 하향관은 PVC에 비해 저온 취성 및 균열이 발생할 가능성이 적습니다. 또한 철골 구조 건물 외관과 더 잘 조화되고 서비스 수명이 길어집니다. PVC는 더 가볍고 저렴할 수 있지만 강철 하향 파이프는 극한 기후에서 더 큰 내구성을 제공합니다.
비표준 크기는 수동 굽힘 및 기계적 봉합 기술을 사용하여 맞춤 제작할 수 있습니다. 예를 들어, 대형 물류 단지를 위해 245×200mm와 같은 초대형 다운홈통이 생산되었습니다. 배수 계산에 대해 당사 기술팀에 문의하시면 적절한 맞춤형 크기를 추천해 드릴 수 있습니다.
주요 체크포인트는 층고당 수직편차 3mm 이내, 파이프 클램프 간격 2m 이내, 오버랩 길이 30mm 이상 등이다. 설치 후 물 흐름 테스트를 실시하여 누수나 역경사가 없는지 확인해야 합니다.
예. 건물의 외벽, 강철 지붕 및 벽 클래딩에 맞게 색상을 RAL 표준 색상 차트에서 선택할 수 있습니다. 이는 배수 시스템이 전체 건물 설계와 시각적으로 통합되는 데 도움이 됩니다.
파이프 크기, 벽 두께, 길이, 색상(이용 가능한 경우 RAL 코드), 수량 및 기계 성형 제품 또는 맞춤 제작 제품 선호 여부를 알려주십시오. 또한 프로젝트 위치와 해안 노출 또는 극심한 추위와 같은 특별한 환경 조건을 표시하십시오.
천진 SENBO 건축자재 기술 유한회사는 컬러 코팅 강철 하향관, 컬러 코팅 알루미늄 하향관, FRP 채광 패널 및 기타 금속 외피 제품을 생산하는 제조업체입니다. 당사의 생산기지는 중국 천진시 징하이경제개발구에 위치하고 있으며 자동화된 생산라인과 4단계 품질검사 공정을 갖추고 있습니다. 당사 공장, 인증, 테스트 기능 및 프로젝트 참조에 대한 자세한 내용을 보려면 당사를 방문하십시오.회사 소개페이지 또는엔지니어링 팀에 문의하세요.
