SENBO 건축자재건물 외피 제품군의 일부로 FRP 채광 패널을 공급합니다. 이 패널은 자연 채광, 내식성 및 금속 클래딩과의 호환성이 요구되는 철골 구조 지붕 및 벽에 사용됩니다.

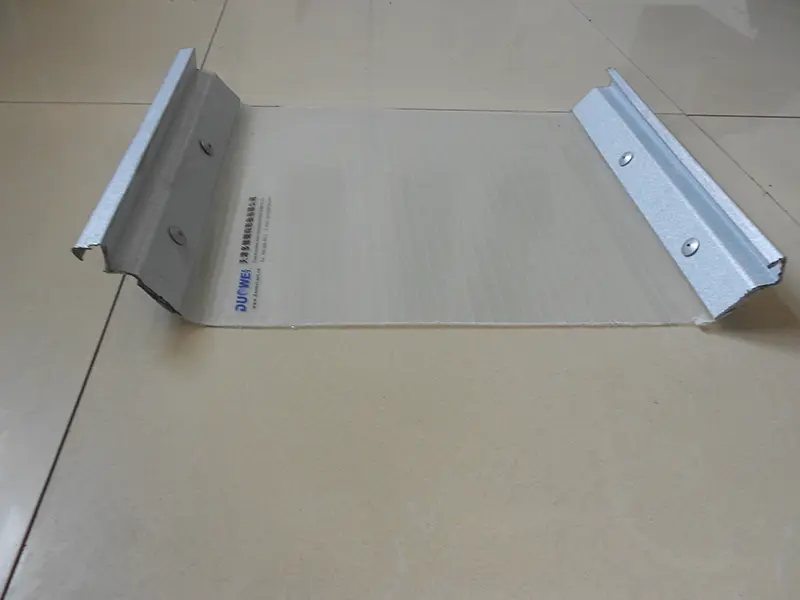

FRP 채광 타일 또는 시트라고도 알려진 채광 패널은 지속적인 기계화 공정을 통해 제조된 골판지 또는 평면 조명 구성 요소입니다. 강화재로 무알칼리 유리섬유 매트(함량 ≥30%)를 사용하고 매트릭스로 내후성 불포화 폴리에스테르 수지(함량 ≥65%)를 사용합니다. 표면은 노화 방지 젤 코팅이나 UV 방지 필름으로 코팅되어 장기간 야외 사용 시 빛 투과율과 내후성을 유지하는 데 도움이 됩니다.
보강재는 무알칼리 유리섬유로 광 투과성과 기계적 특성을 제공합니다. 수지 시스템은 노화에 강한 반응성 난연성 수지를 사용합니다. 생산 중에는 열경화 공정이 사용됩니다. 치수 안정성과 기계적 완전성을 보장하기 위해 배송 시 경화 정도는 지붕 패널의 경우 최소 88%, 벽 패널의 경우 최소 82%입니다.

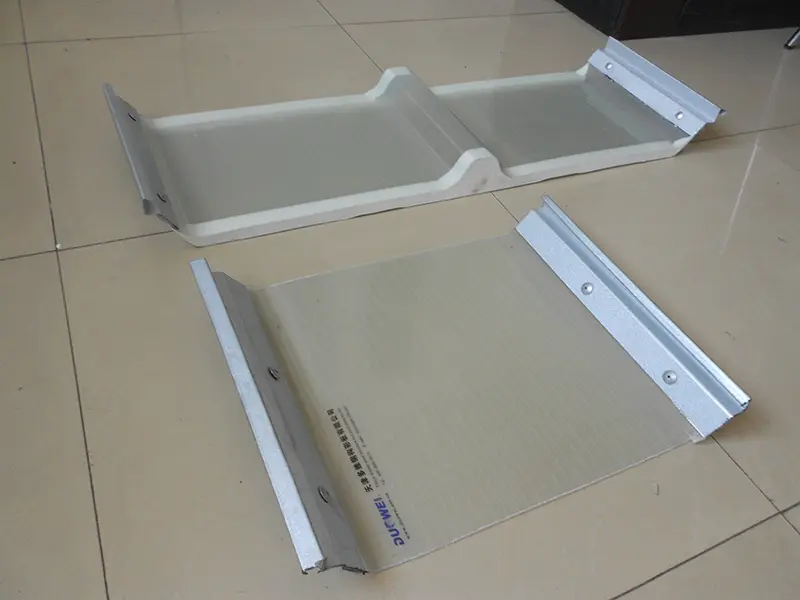

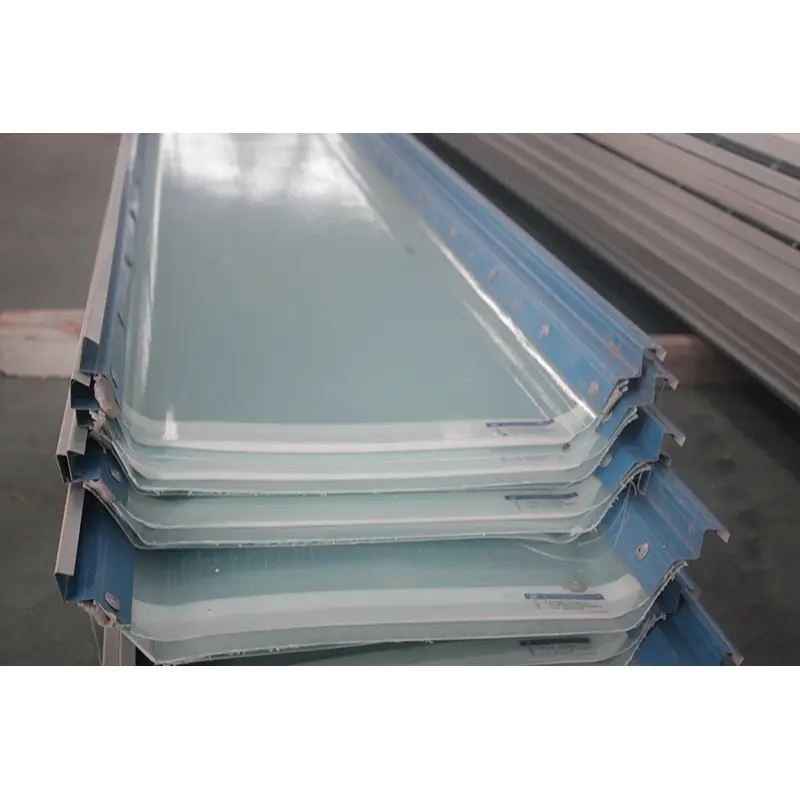

FRP 일광 패널의 일반적인 두께에는 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm 및 3.0mm가 있습니다. 골판지 프로파일은 컬러 강철 지붕 시트와 일치하도록 설계되었습니다. 일반적인 모델에는 750, 840, 900, 950 및 1050 시리즈가 포함됩니다. 길이는 프로젝트 요구 사항에 따라 일반적으로 6~12미터 범위에서 맞춤 설정할 수 있습니다. 표준 마감은 투명합니다. 유백색, 파란색, 녹색과 같은 색상을 맞춤 설정하여 광 투과율을 조정할 수 있습니다.
제품은 국가 표준 GB/T 14206-2015, "유리 섬유 강화 폴리에스터 골판지 시트"를 준수합니다. 설계 및 선택은 국가 표준 아틀라스 21CJ103-1, "유리 섬유 강화 폴리에스터(FRP) 시트의 응용 및 구성(파트 I): 일광 스트립, 환기, 화재/연기 배출 채광창 및 부식 방지 패널"을 참조할 수 있습니다.
빛 투과율은 일광 효율의 주요 지표입니다. 입찰 사양에서는 종종 75% 이상의 전송률을 요구합니다. 실제 성능은 두께와 색상에 따라 다릅니다. 1.0~1.5mm 두께의 투명 FRP 패널은 85~88%의 투과율을 달성할 수 있습니다. 빛이 FRP 패널을 통과할 때 산란되어 눈부심이나 거친 핫스팟 없이 부드럽고 확산된 빛을 생성합니다. 이 특성은 산업 시설의 균일한 실내 조명을 지원하여 PC(폴리카보네이트) 시트와 관련된 핫스팟 문제를 방지합니다.
FRP 일광 패널은 표면 UV 방지 필름 또는 노화 방지 젤 코팅 층을 사용하여 UV 방사선을 견디고 황변 및 분해를 줄입니다. 자외선 차단 필름은 공압출 공정을 통해 FRP 패널에 접착되어 장기간 사용 시 박리를 방지하는 데 도움이 됩니다. FRP 소재는 산, 알칼리 부식에 강해 화학공장, 해안지역 등의 환경에 적합합니다. 정상적인 조건에서 적격 제품의 사용 수명은 15~30년입니다.
FRP 채광 패널의 열팽창 계수는 강철의 열팽창 계수와 가깝습니다. 컬러코팅강판과 함께 사용하면 온도 변화에 따라 유사한 비율로 팽창 및 수축합니다. 이렇게 하면 차등 팽창으로 인해 연결 지점에서 누출이 발생할 위험이 줄어듭니다. 이러한 특성으로 인해 FRP 채광 패널은 강철 구조물 산업용 건물의 지붕 채광 스트립에 대한 일반적인 선택이 됩니다.
FRP 채광 패널은 클래스 B1의 난연성 등급과 최소 30%의 산소 지수(OI)를 달성할 수 있습니다. 기계적 특성에는 최소 85MPa의 인장 강도, 최소 95MPa의 굽힘 강도, 최소 47의 Barcol 경도가 포함됩니다. 이러한 값은 지붕 하중 지지력 및 바람 저항 요구 사항을 지원합니다.
국가 표준 참조 도면 세트 21CJ103-1은 채광 스트립, 환기 채광창 및 화재 연기 배출 채광창에 사용되는 FRP 채광 패널에 대한 제품 선택 및 설치 세부 사항에 대한 체계적인 지침을 제공합니다. 적용 분야에는 프로파일 금속 시트 지붕, 철근 콘크리트 지붕 및 벽 시스템이 포함됩니다. Yantai Lubao Steel Pipe 프로젝트와 같은 산업 프로젝트에 대한 입찰 문서에는 GB/T 14206-2015, 클래스 F1 난연성, 최소 75%의 광 투과율 및 -40°C ~ 120°C의 작동 온도 범위를 준수하는 것으로 명시되어 있습니다.
다음 매개변수는 표준 생산 및 관련 국가 표준을 기반으로 합니다. 특정 프로젝트 요구 사항을 충족하도록 사용자 정의가 가능합니다.
| 성과 지표 | 매개변수/사양 | 표준/비고 |
|---|---|---|
| 경영진 표준 | GB/T 14206-2015 | 유리섬유 강화 폴리에스터 골판지 |
| 디자인 참조 | 21CJ103-1 | FRP 시트 적용 세부 사항 |
| 수지 함량 | ≥65% | 내노화성, 반응성 난연성 수지 |
| 유리섬유 함량 | ≥30% | 무알칼리, 꼬이지 않은 유리섬유 |
| 표준두께 | 0.8~3.0mm | 골판지 또는 평면 시트 |
| 공통 프로파일 | 750 / 840 / 900 / 950 / 1050 종류 | 컬러 스틸 루핑과 호환 가능 |
| 빛 투과율 | ≥75%(최대 85%~88%) | |
| 산소 지수 | ≥30% | 난연성 표시기 |
| 작동 온도 | -40°C~120°C | |
| 치료 정도 | 지붕 >88% / 벽 >82% | 배송시 요구 사항 |
| 설계 서비스 수명 | 15~30년 |
1. 눈부심 없는 확산광.FRP 패널은 유리 섬유 구조를 통해 빛을 산란시켜 핫스팟 없이 균일한 분포를 제공합니다. 이는 투명한 PC 시트에 비해 시각적 편안함을 향상시킬 수 있습니다.
2. 내식성.FRP 소재는 산, 알칼리 및 노화에 강합니다. 화학공장, 해안지역, 축산농장 등 부식되기 쉬운 환경에서 사용할 수 있습니다.
3. 열팽창 호환성.열팽창 계수는 강철의 계수에 가깝습니다. 컬러 강철 지붕과 함께 사용하면 패널이 비슷한 속도로 팽창 및 수축하여 접합부의 누출 위험을 줄입니다.
4. 난연성.산소 지수가 30% 이상인 클래스 B1 등급으로 산업용 건물에 대한 일반적인 화재 안전 요구 사항을 충족합니다.
5. 표준화된 설계 및 선택.GB/T 14206-2015 및 설계 참조 21CJ103-1을 준수하면 제품 선택 및 설치 세부 사항에 대한 기초가 제공됩니다.
지붕 채광 스트립의 경우:인접한 금속 지붕 시트와 일치하는 주름진 프로파일을 선택합니다. 겹침 및 패스너 세부 사항이 21CJ103-1의 지침을 따라 풍우 기밀성을 유지하는지 확인하십시오.
부식성 환경의 경우:수지 구성과 표면 보호가 특정 화학 물질 노출에 적합한지 확인하십시오. 해안 지역에서는 패스너와 밀봉재가 FRP 재료와 호환되는지 확인하십시오.
화재 안전을 위해:방화 등급 지붕 또는 벽 조립에 FRP 패널을 사용할 경우 패널의 난연성 등급과 전체 조립이 프로젝트의 내화 요구 사항을 충족하는지 확인하십시오.
설치 중:패널을 과도하게 구부리거나 비틀지 마십시오. 접합부에는 적절한 절단 도구와 실런트를 사용하십시오. 균열과 누출을 방지하려면 패스너 간격과 가장자리 거리에 대한 제조업체의 권장 사항을 따르십시오.
1.컬러 강철 지붕과 호환되는 산업 플랜트 및 물류 창고용 대면적 지붕 채광 스트립입니다.
2.농업용온실, 화훼양묘장, 양식장 등 자연채광이 필요한 시설.
3.스포츠 경기장, 대형 슈퍼마켓, 시장 등 공공건물의 채광 지붕.
4.화학 공장 및 해안 건물과 같은 부식성 환경을 위한 일광 봉투 시스템.
FRP 패널은 일반적으로 유리 섬유 강화로 인해 더 부드럽고 분산된 빛을 생성하는 반면, PC 시트는 직접 광선 투과율이 더 높고 핫스팟을 생성할 수 있습니다. FRP는 또한 열팽창 계수가 강철에 더 가깝기 때문에 금속 지붕과 더 잘 호환됩니다. PC는 더 가볍고 충격에 더 강할 수 있지만 부식성 산업 환경에서는 FRP가 선호되는 경우가 많습니다.
겹침 및 패스너 간격은 설계 참조 21CJ103-1 및 금속 지붕 프로파일 요구 사항을 따라야 합니다. 일반적으로 끝 랩은 최소 150~200mm여야 하며 측면 랩은 프로파일의 권장 오버랩과 일치해야 합니다. 패스너 간격은 일반적으로 300~500mm이지만 프로젝트별 풍하중 계산을 사용해야 합니다.
적절한 난연성(클래스 B1, 산소 지수 ≥30%)을 갖춘 FRP 패널은 관련 표준 및 프로젝트 사양에 따라 설계 및 설치되는 경우 화재/연기 배출 채광창 시스템에 사용할 수 있습니다. 전체 채광창 어셈블리는 요구되는 화재 성능을 충족해야 합니다.
직사광선이나 열원을 피하고 건조하고 덮개가 있는 곳에 패널을 평평하게 보관하십시오. 패널 위에 과도한 중량을 쌓지 마십시오. 긁힘이나 화학 물질로부터 표면을 보호하십시오. 임시로 옥외에 보관할 경우 불투명하고 통기성이 있는 소재로 덮어주십시오.
프로파일 유형, 두께, 길이, 색상, 광 투과 요구 사항 및 패널이 지붕용인지 벽용인지 여부를 알려주십시오. 또한 프로젝트 위치와 특수 환경 조건(예: 화학 물질 노출, 해안)을 지정합니다. 이는 우리 팀이 적절한 수지 시스템과 표면 보호를 권장하는 데 도움이 됩니다.
Tianjin SENBO Building Materials Technology Co., Ltd.는 FRP 채광 패널, 폴리우레탄 모서리 밀봉 암면 패널, 폴리우레탄 단열 보드 및 기타 건물 외피 제품을 생산하는 제조업체입니다. 당사의 생산기지는 중국 천진시 징하이경제개발구에 위치하고 있으며 자동화된 생산라인과 4단계 품질검사 공정을 갖추고 있습니다. 당사 공장, 인증, 테스트 기능 및 프로젝트 참조에 대한 자세한 내용을 보려면 당사를 방문하십시오.회사 소개페이지 또는엔지니어링 팀에 문의하세요.
