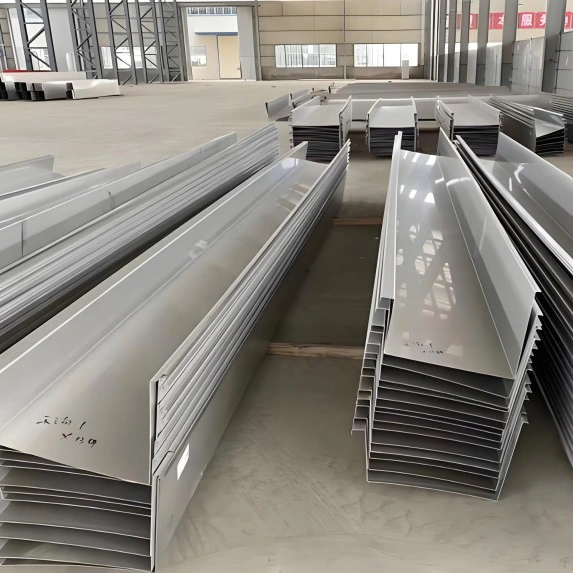

지붕 배수는 빗물을 모아 수직홈통으로 운반하기 위해 지붕의 낮은 지점에 설치된 홈통에 의존합니다. 스테인레스 스틸 홈통은 위치별로 분류됩니다. 내부 홈통은 외벽 선 내부에 위치하며 일반적으로 난간 벽과 함께 작동합니다. 외부 홈통은 외벽 너머로 확장되며 일반적으로 난간이 없는 건물에 사용됩니다. 이 분류는 박공 강철 프레임을 갖춘 경량 건물에 대한 기술 코드인 GB 51022-2015를 따릅니다. SENBO는 통제된 작업장 환경에서 이러한 홈통을 제작하고 배송 전에 굽힘 및 용접을 완료합니다. 포장하기 전에 각 조각의 너비, 높이, 플랜지 크기 및 직진도를 확인합니다.
기본 재질은 304 스테인리스 스틸을 표준으로 사용합니다. 프로젝트 조건에 따라 비용과 내식성이 서로 다른 균형을 필요로 하는 경우 등급 201 및 316L을 지정할 수 있습니다. GB 51022-2015는 304 스테인리스 스틸로 제작된 내부 홈통의 최소 시트 두께를 1.0mm로 설정합니다. 다른 재료로 대체할 경우 신뢰할 수 있는 부식 방지 처리를 받아야 합니다. 일반 강판 홈통의 두께는 최소 3.0mm여야 합니다. 국가 표준 아틀라스 24CS08-1은 배수 부속품 선택 및 설치에 대한 추가 지침을 제공합니다.

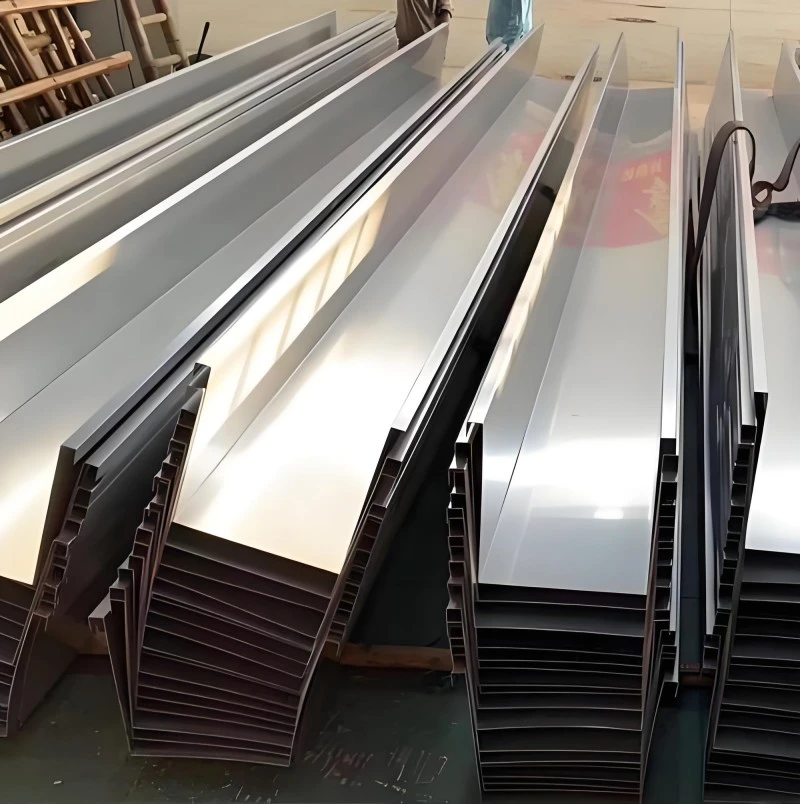

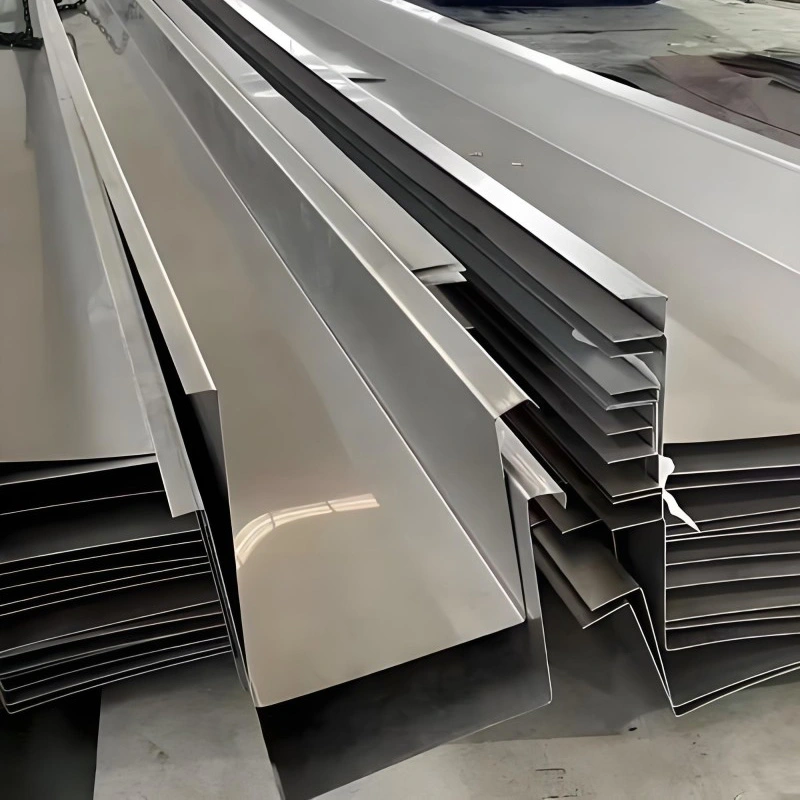

두께 범위는 설계 하중 및 부식 노출에 따라 0.5mm ~ 3.0mm입니다. 단면은 일반적으로 직사각형 또는 사다리꼴이며 기본 너비는 0.3m ~ 0.5m이고 높이는 0.25m ~ 0.4m입니다. 상단 플랜지는 안전한 부착 표면을 제공합니다. 홈통 섹션의 길이는 1m에서 14m까지 만들 수 있습니다. CNC 벤딩은 전체 길이에 걸쳐 1000mm당 0.3mm의 직진도와 ±0.5도의 각도 공차를 유지합니다. 표면 마감에는 8K 미러, 무광택 및 브러시 처리가 포함됩니다.
| 목 | 값 | 메모 |
|---|---|---|
| 관리 코드 | GB 51022-2015 | 경량건축물 철구조물 코드 |
| 디자인 아틀라스 | 24CS08-1 | 배수 부속품 선택 및 설치 |
| 재료 | 304를 표준으로; 201 또는 316L 사용 가능 | 내부 홈통에는 304가 의무화되어 있습니다. |
| 최소 두께 | 내부 홈통의 경우 1.0mm | 코드 요구 사항 |
| 모양 | 직사각형 또는 사다리꼴 | 맞춤형 사이즈 가능 |
| 길이 | 1~12m 표준; 요청 시 최대 14m | 섹션이 길고 사이트 조인트 수가 적습니다. |
| 정도 | 직진도 0.3/1000mm; 각도 ±0.5° | CNC 벤트 |
| 오버플로 콘센트 | 상단 가장자리 아래 50~100mm | 내부 홈통에 필요 |
| 종단 경사 | 최소 5‰ | 물의 흐름을 보장합니다 |
GB 51022-2015에서는 홈통 단면이 직사각형 또는 사다리꼴일 수 있다고 명시합니다. 내부 홈통에는 상단 가장자리 아래 50mm ~ 100mm에 배치된 오버플로 배출구가 포함되어야 합니다. 모든 조인트는 밀봉되어야 하며 지붕 패널은 홈통까지 확장되어야 합니다. 빗물이 지붕 표면에서 홈통으로 유입되는 경우 추가적인 방수 처리가 필수입니다. 이러한 요구 사항은 명확한 설계 및 설치 기준선을 만듭니다.
Shantui Construction Machinery 합동 작업장에서는 원래 홈통 시스템을 304 스테인리스강 홈통으로 교체했습니다. 배수로를 깨끗하게 유지하기 위해 빗물 사이펀 배출구에 하향관을 연결했습니다. 이 프로젝트는 기존 홈통의 수명이 다하여 내구성을 위해 스테인리스 스틸 교체가 선택된 전형적인 개조 시나리오를 보여줍니다.
닝하이현 황탄진에 위치한 농산물 및 부업 제품 전시 센터는 원래 시스템이 손상된 후 홈통을 교체해야 했습니다. 약 85m의 새로운 스테인레스 스틸 홈통이 설치되었습니다. 지정된 재료는 두께 1.2mm의 304 스테인리스 스틸, 높이 0.3m, 베이스 폭 0.35m, 상단 플랜지 0.05m였습니다. 이 프로젝트는 스테인레스 스틸 홈통을 사용하여 기존 건물의 배수 기능을 복원하는 방법을 보여줍니다.
Fangchenggang Gangchen International Hotel에서는 로비 현관의 누수가 부식된 탄소강 홈통에서 발견되었습니다. 수리에는 현장에서 용접된 1.2mm 두께의 304 스테인리스 강판이 사용되었습니다. 고습도, 고염도 해안 대기로 인해 원래의 재료가 녹슬었습니다. 교체 후 배수 문제가 해결되었습니다. 이 케이스는 염분 함유 공기 및 유사한 부식성 환경에서 304 스테인리스 스틸을 사용할 수 있도록 지원합니다.
설치 시 동결 조건을 고려해야 합니다. 추운 지역에서는 내부 홈통과 하향관에 단열재나 히트 트레이싱이 필요합니다. 외부 홈통 시스템은 얼음 막힘으로부터 보호하기가 더 쉽기 때문에 이러한 기후에서 선호됩니다. 종방향 경사는 최소 5‰ 이상이어야 하며 하향관은 벽이나 구조 프레임에 단단히 부착되어야 합니다. CNC 구부러진 부분은 현장 접합을 줄이고 설치 중에 치수 정확도를 유지하는 데 도움이 됩니다.
내부 홈통은 난간 벽이 있거나 건축 설계로 인해 배수구가 보이지 않는 건물에서 흔히 사용됩니다. 외부 홈통은 설치 및 유지 관리가 더 간단합니다. 선택은 일반적으로 외관 디자인과 기후를 기반으로 건축가와 구조 엔지니어가 결정합니다.
내부 홈통은 시공 후에 접근하기 어렵기 때문에 재료는 유지 관리 없이도 부식에 저항해야 합니다. 이 코드에는 내식성, 강도 및 비용의 입증된 균형을 제공하기 때문에 최소 두께 1.0mm의 304 스테인리스강이 필요합니다.
섹션은 일반적으로 스테인레스 스틸 커넥터로 용접되거나 밀봉됩니다. 용접은 올바르게 수행되면 연속적인 방수 조인트를 제공합니다. 실런트를 사용한 기계식 조인트도 사용되지만 보다 세심한 설치와 주기적인 검사가 필요합니다.
브러시 마감과 무광택 마감은 거울 마감보다 작은 흠집과 표면 자국을 더 잘 숨기기 때문에 선호되는 경우가 많습니다. 거울 마감재는 반사성이 뛰어나고 물 얼룩을 더 쉽게 표시할 수 있지만 때로는 시각적 효과를 위해 선택되기도 합니다.
각각의 배송은 재료 인증서와 비교하여 확인되어야 하며, 스테인레스 스틸 등급과 시트 두께를 확인해야 합니다. 치수 검증에는 너비, 높이, 플랜지 크기 및 직진도가 포함됩니다. 용접된 부분의 경우 용접 절차가 적합하고 용접공이 유효한 인증을 보유하고 있는지 확인하십시오. 운송 중에 발생할 수 있는 긁힘, 찌그러짐 또는 기타 손상이 있는지 표면 마감을 검사하십시오.
