폐쇄형 강철 데크

폐쇄형 강철 데크(폐쇄형 프로파일 강판이라고도 함)는 연속 다중 롤러 냉간 압연 성형 라인을 사용하여 용융 아연 도금 강철 코일로 실온에서 형성된 골판지 건축 패널입니다. 개방형 데크와의 주요 차이점은 리브 홈의 바닥이 완전히 밀봉되어 닫힌 쐐기 모양 또는 사다리꼴 중공 공동을 생성한다는 것입니다.

SENBO 건축자재복합 바닥 시스템 제품군의 일부로 폐쇄형 강철 데크를 공급합니다. 이 패널은 내화성, 평평한 밑면 및 효율적인 건축이 핵심 요구 사항인 강철 프레임 건물에 널리 사용됩니다.

구조적 특징

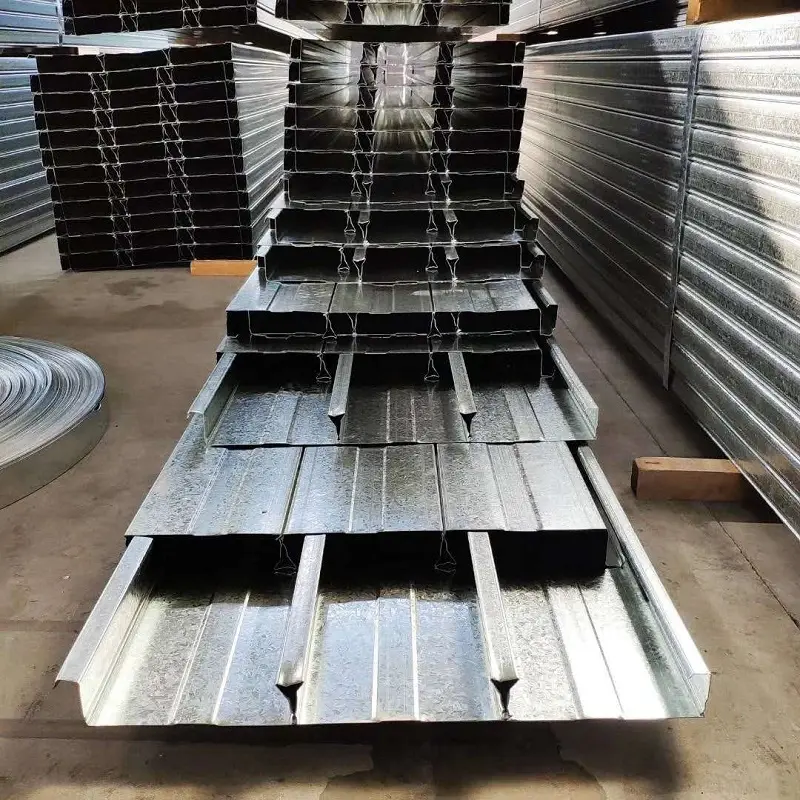

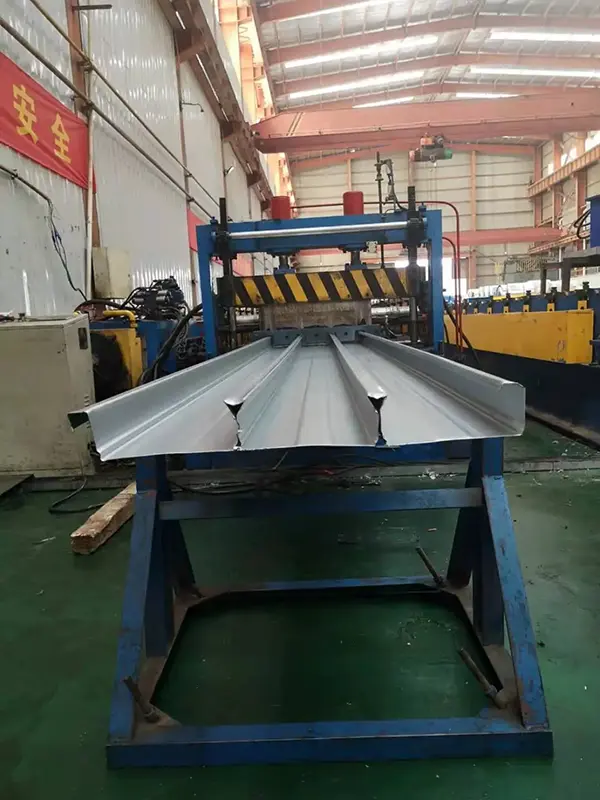

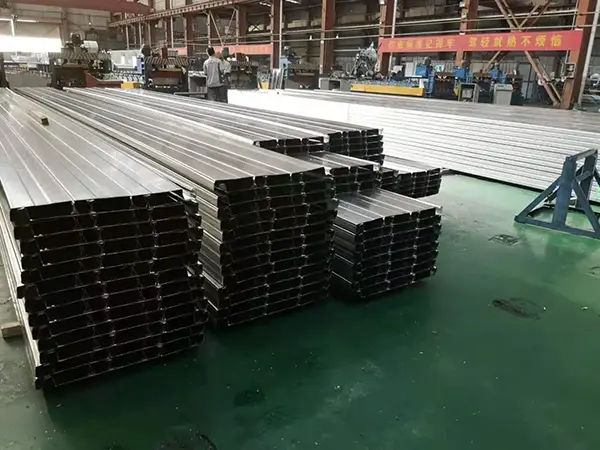

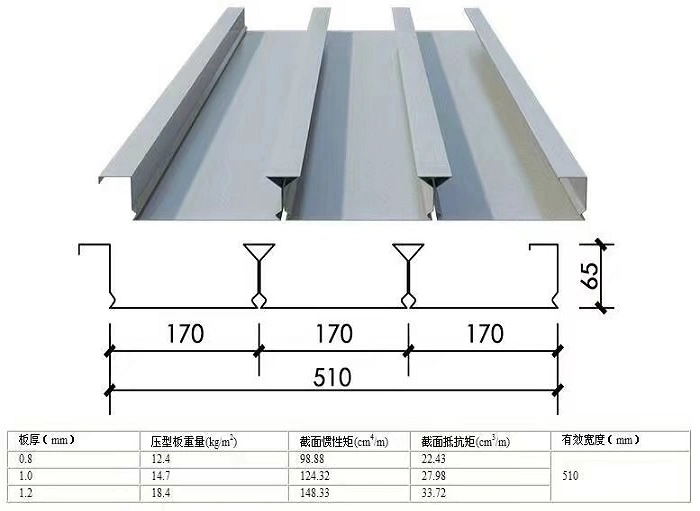

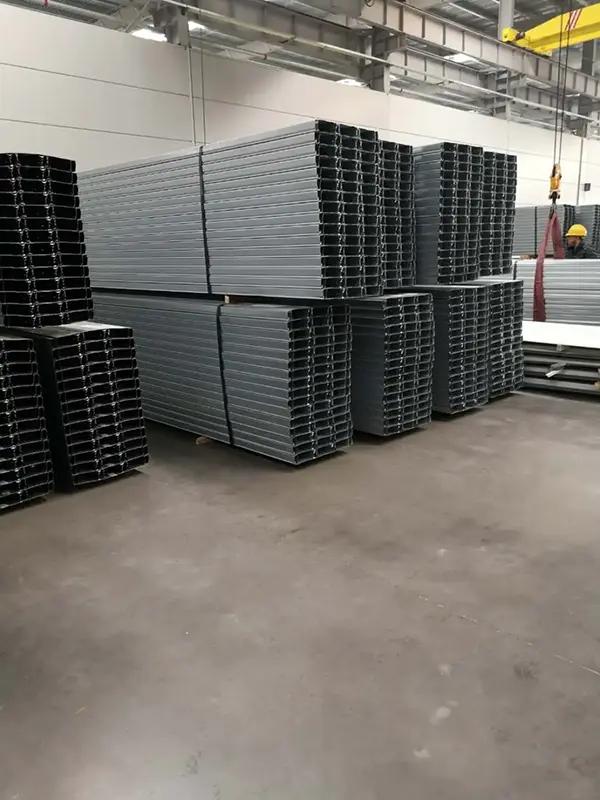

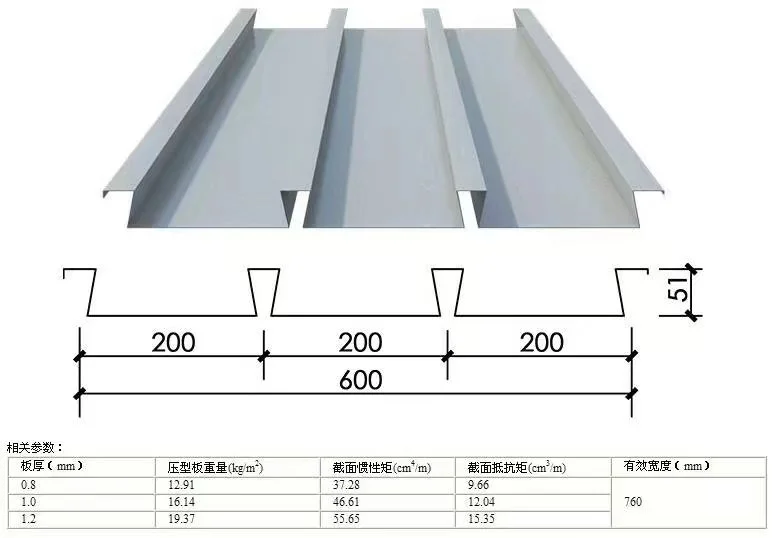

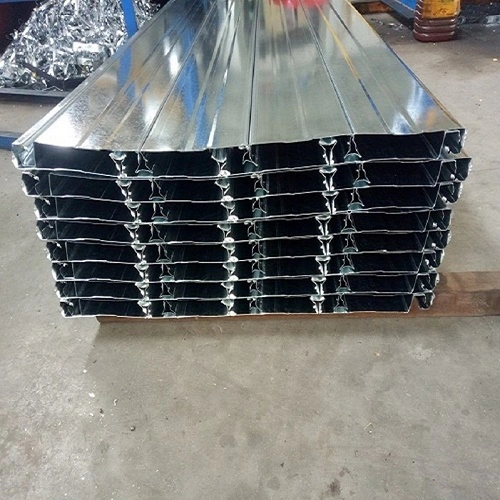

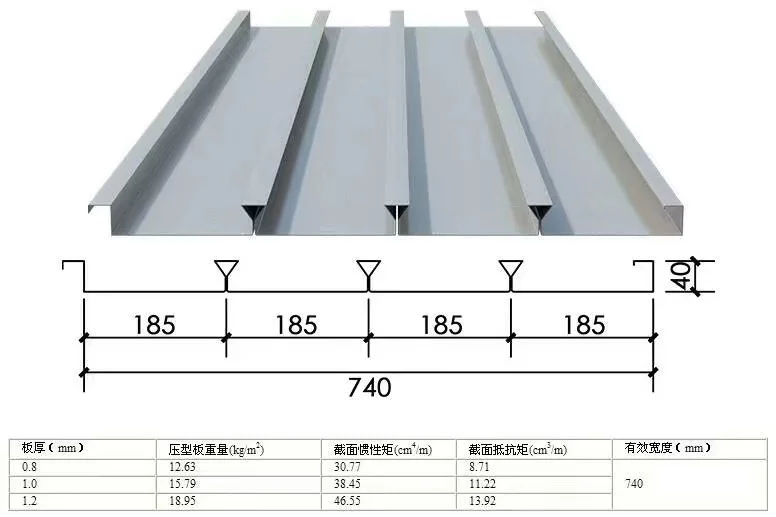

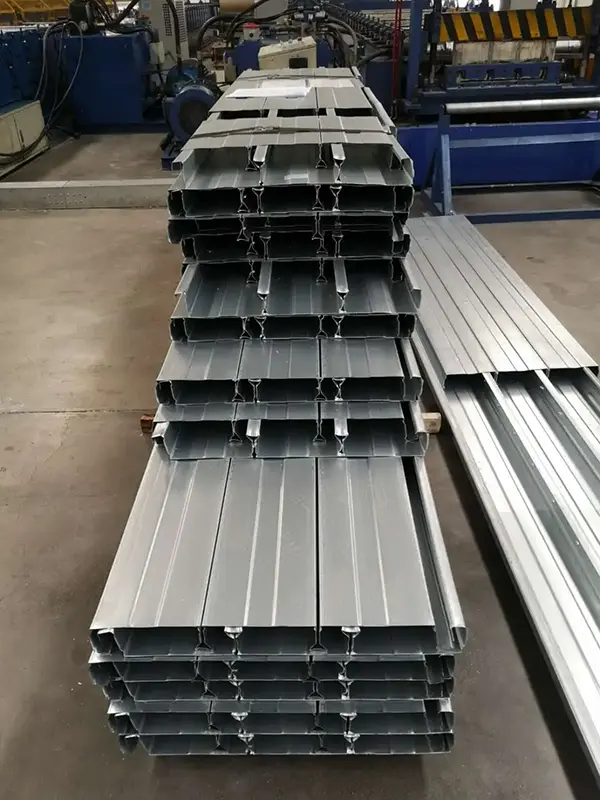

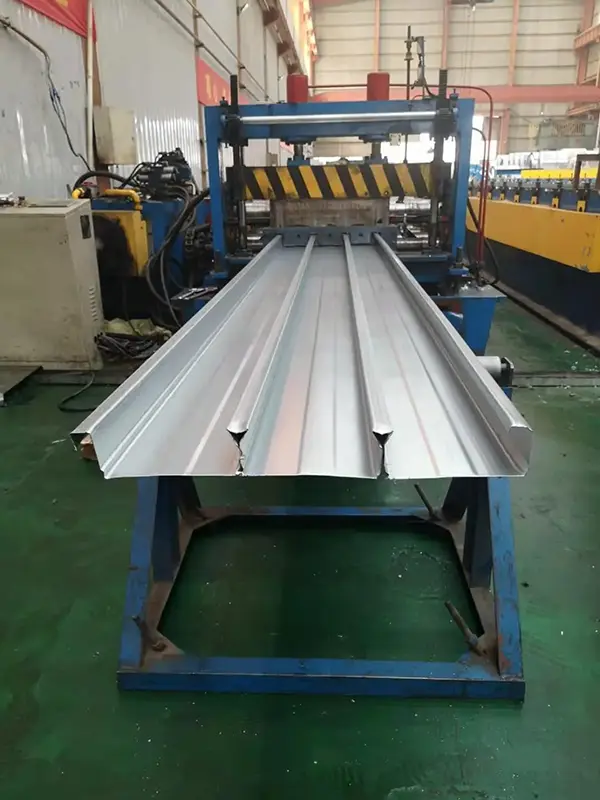

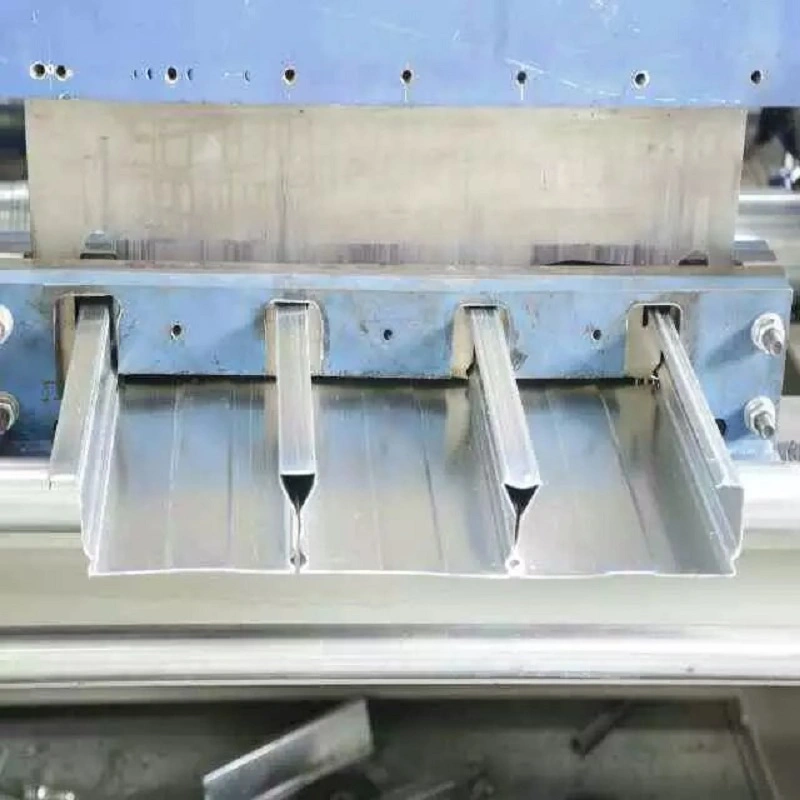

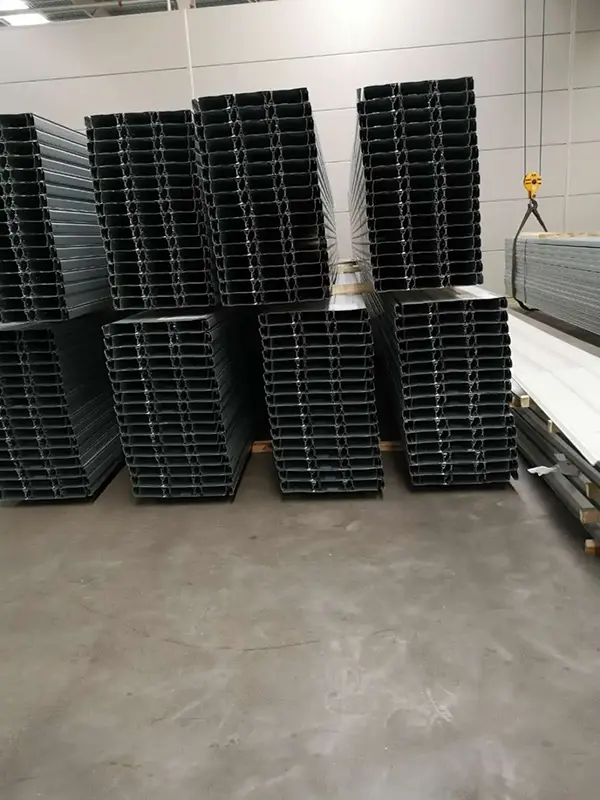

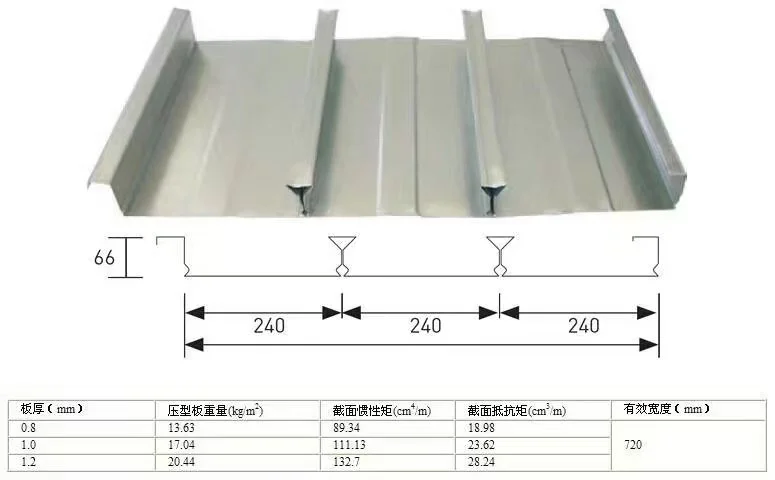

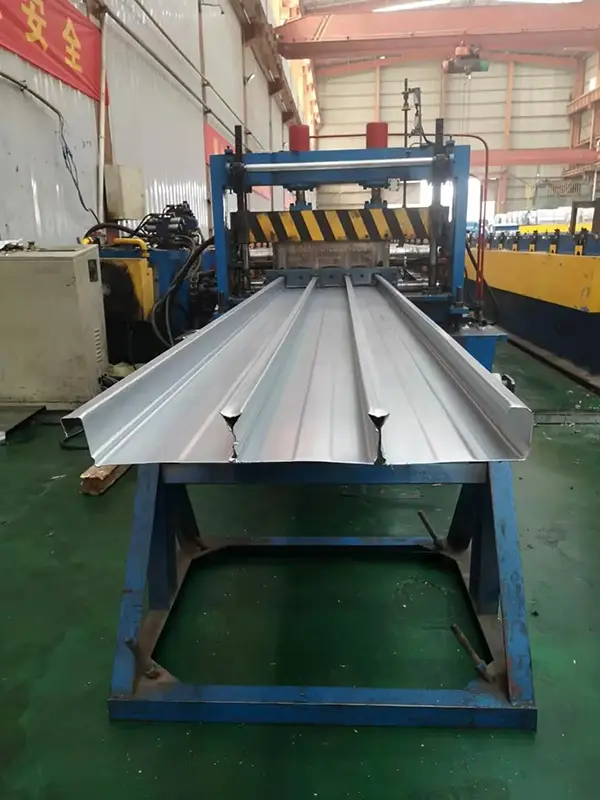

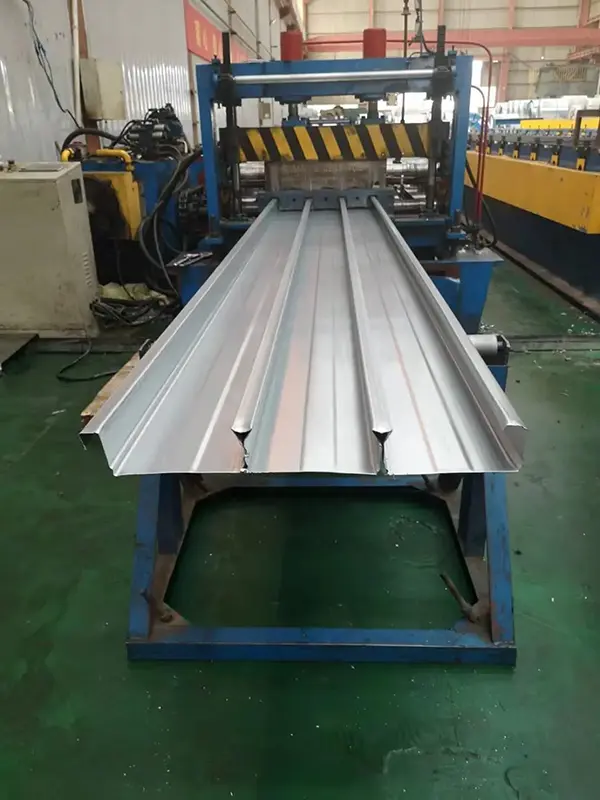

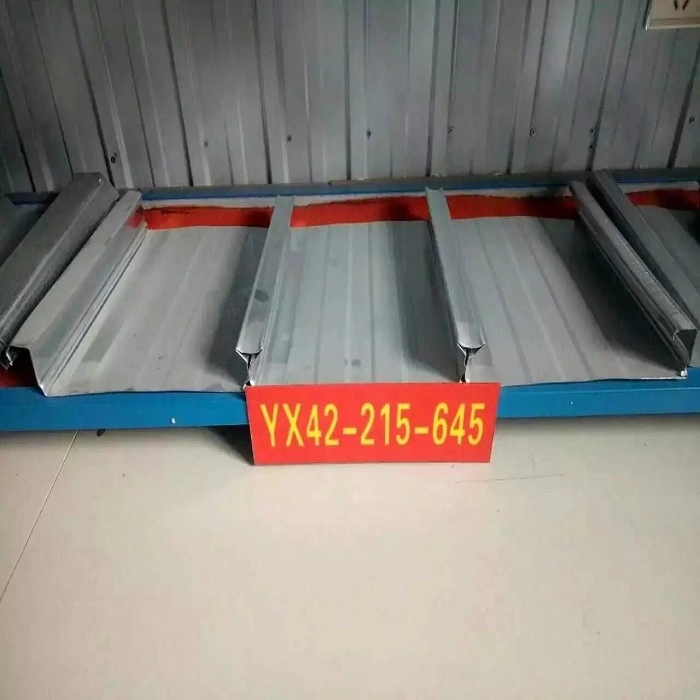

데크는 통합된 다중 패스 냉간 압연 성형 공정을 통해 고정 폭의 강판으로 형성됩니다. 이렇게 하면 양쪽에 서로 맞물리는 수직 가장자리와 바닥이 닫힌 일련의 역삼각형 또는 사다리꼴 리브가 생성됩니다. YX65-185-555 모델을 예로 들면, 리브 높이는 65mm, 웨이브 폭은 185mm, 유효 커버리지 폭은 555mm입니다. YXB48-200-600 모델의 경우 리브 높이는 48mm, 웨이브 피치는 200mm, 유효 폭은 600mm입니다. 또 다른 개선된 모델은 리브 높이 68mm, 웨이브 피치 196mm, 폭 36mm, 높이 31mm의 역삼각형 프로파일을 갖추고 있습니다.

모재 및 제조공정

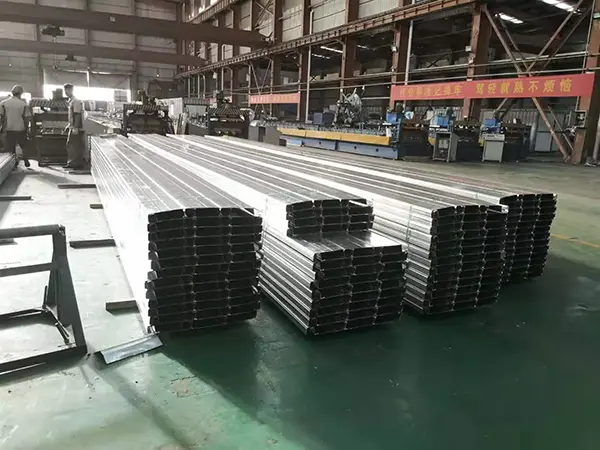

기본 재료는 폭이 약 1000~1250mm인 용융 아연 도금 강철 코일로 구성됩니다. 재료에는 Q235, Q345 또는 SGC490과 같은 등급이 포함되며 두께 범위는 0.7mm ~ 1.5mm입니다. 양면 아연 도금 무게는 일반적으로 80~275g/m²이지만 특별한 요구 사항에 따라 최대 600g/m²까지 맞춤 설정할 수 있습니다. 폐쇄형 리브 프로파일은 특수한 냉간 굽힘 및 역변형 공정을 사용하여 형성됩니다. 이는 강판의 탄소성 변형과 스프링백 특성을 활용하여 바닥 개구부를 자동으로 닫습니다. 하중을 받는 부분에 구멍을 뚫을 필요가 없기 때문에 패널의 내식성과 전반적인 강성이 유지됩니다. 이 제품은 국가 표준 GB/T 12755-2008, "건축용 프로파일 강판"을 준수합니다.

실제 성능 검증

1. 복합 작용 및 하중 지지 능력 - 콘크리트로 완전히 둘러싸인 패널 리브

개방형 데크에 비해 폐쇄형 바닥 데크의 핵심 장점은 폐쇄형 리브 디자인에 있습니다. 콘크리트 타설 후 패널 리브가 콘크리트에 완전히 둘러싸이게 되어 현장 타설 슬래브의 철근과 유사한 결합 효과를 생성합니다. 이를 통해 강철과 콘크리트 재료의 각각의 강도를 최대한 활용하여 진정한 복합 작용을 달성할 수 있습니다. 폐쇄형 리브 데크 섹션의 중심은 패널 바닥에서 약 16mm 위치에 있습니다. 소성 이론을 사용하여 합성 슬래브의 구조적 내하력을 분석할 때 콘크리트 압축력 중심과 강철 인장력 중심 사이의 내부 레버 암이 더 크고 재료 강도가 더 완벽하게 활용됩니다. 결과적으로 폐쇄형 리브 복합 슬래브는 더 높은 구조적 하중 지지력 또는 더 높은 안전 계수를 제공합니다.

2. 내화성 – 내화 코팅이 필요하지 않습니다.

내화성 테스트를 통해 폐쇄형 리브 프로파일의 강철-콘크리트 복합 슬래브가 표준 온도 상승 조건에서 탁월한 열 흡수 및 내화성을 나타내며 Class I 건물 바닥 슬래브의 화재 등급 요구 사항(1.5시간)을 충족하는 것으로 확인되었습니다. 폐쇄형 리브 설계는 강철판을 콘크리트로 완전히 감싸 강철에 직접적인 열 노출을 방지하기 때문에 이러한 슬래브는 일반적으로 추가 내화 스프레이 코팅 없이도 고층 건물 화재 안전 표준을 충족합니다. 이러한 특성은 재료비를 절약하고 건설 중 환경 오염을 방지합니다.

3. 밑면이 평평하고 마감이 용이함 - 높은 클리어 높이 활용도

폐쇄형 리브 슬래브의 밑면은 단단하게 고정된 웹으로 평평하여 건축적 요구에 따라 유연한 천장 마감이 가능합니다. 표면은 스프레이 페인트로 홈이 있는 스타일의 천장을 만들 수 있고, 탈지 코팅하고 수성 코팅으로 칠하여 매끄럽고 평평한 천장을 만들거나 벽 천이나 벽지로 직접 덮을 수 있습니다. 슬래브의 독특한 슬롯 기반 서스펜션 시스템은 매달린 천장 설치를 용이하게 합니다. 또한 복합 슬래브 설계를 통해 슬래브 두께를 줄여 건물의 천장 높이를 높일 수 있습니다.

4. 효율적인 시공 – 철근 비용 절감

건설 중에 각 리브 홈통 내에 단일 바닥 인장 보강 바를 배치하면 구조적 하중 지지 요구 사항을 충족하므로 기존 방법에 비해 강철 사용량이 줄어듭니다. 상부 레벨의 하중이 중간 정도이면 폐쇄형 리브 슬래브가 하부 철근 층을 완전히 대체할 수 있습니다. 이는 현장 철강 제조 및 노동 강도를 줄이는 동시에 건설 속도를 가속화합니다. 폐쇄형 리브 웹 설계로 인해 엔드 클로저 플레이트 없이도 콘크리트를 타설할 수 있습니다. 설치에는 번호가 매겨진 설계 레이아웃에 따라 패널을 배치하고 이를 강철 빔에 용접하는 작업이 포함되며, 이후 후속 건설 단계가 즉시 진행될 수 있습니다.

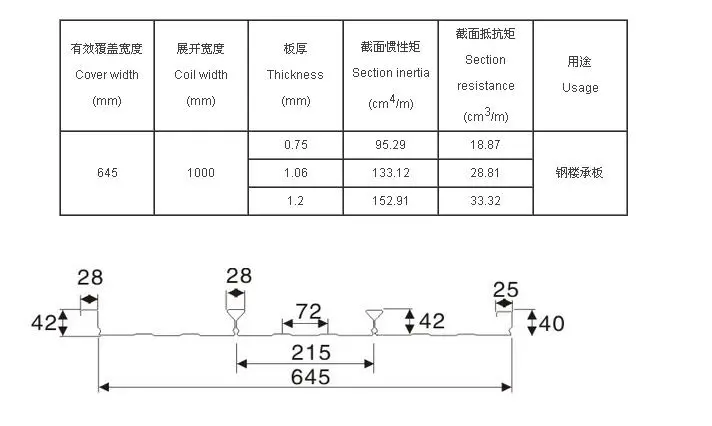

주요 사양 개요

주요 장점

진정한 복합 액션:폐쇄형 리브 설계는 콘크리트의 리브를 완전히 감싸서 현장 타설 슬래브의 철근처럼 작용하여 철근 콘크리트 시너지 효과를 구현하고 더 높은 내하력 및 안전 계수를 제공합니다.

우수한 내화성:스프레이 내화 코팅 없이도 클래스 I 건물 바닥 슬래브 내화 요구 사항(1.5시간)을 충족하여 비용 절감과 환경적 이점을 제공합니다.

평평한 밑면 및 유연한 마감:평평하고 심미적으로 만족스러운 밑면은 직접 분사, 탈지 코팅 또는 매달린 천장 설치를 가능하게 하여 다양한 건축적 미적 요구를 충족시킵니다. 또한 슬래브 두께를 줄여 천장 높이를 높입니다.

철근 절감 및 효율적인 시공:인장 보강재는 리브 간격을 기준으로 구성하여 하단 철근을 대체할 수 있어 현장 철근 제작을 줄이고 시공 진행을 가속화할 수 있습니다.

부식 저항성 및 구조적 완전성:폐쇄 성형 공정에서는 하중을 받는 부분에 구멍을 뚫을 필요가 없어 아연 도금층의 무결성이 유지되고 개방형 리브 데크에 비해 우수한 내식성을 제공합니다.

응용

초고층 및 초고층 철구조물용 복합바닥 시스템입니다.

경기장, 공항 터미널, 기차역, 콘서트 홀, 대극장 등 대규모 공공 건물.

발전소, 전력기기 제조현장, 대형마트, 물류센터 등 산업 및 상업 시설.

내화 등급 및 슬래브 밑면의 미적 마감과 관련하여 엄격한 요구 사항이 있는 강철 구조물 프로젝트입니다.

폐쇄형 바닥 데크를 선택하는 이유는 무엇입니까?

고층 빌딩이나 대형 철골 구조물 프로젝트를 위한 바닥재 솔루션을 선택하고 계십니까? 폐쇄형 바닥 데크는 강철과 콘크리트 사이의 진정한 복합 작용을 달성하는 폐쇄형 리브 설계를 특징으로 합니다. 내화성 테스트를 통해 내화 코팅 없이도 1.5시간 내화 등급을 달성할 수 있는 것으로 확인되었습니다. 또한, 밑면이 편평하여 마감이 용이하고, 슬래브 두께가 감소하며, 철근 소모가 최소화됩니다. YX65-185-555 및 YXB48-200-600과 같은 주류 프로파일은 수많은 고층 건물, 경기장 및 공항에서 효과적인 것으로 입증되었으며 높은 하중 지지력, 안정적인 내화성 및 효율적인 구조를 제공합니다. 그들은 철골 구조물 프로젝트를 위해 오랜 테스트를 거친 바닥재 솔루션을 제공합니다.

자주 묻는 질문

1. 폐쇄형 데크는 기계적 엠보싱 없이 어떻게 복합 작용을 달성합니까?

닫힌 리브 자체가 기계식 키 역할을 합니다. 콘크리트가 닫힌 공동을 채우고 경화되면 변형된 철근이 콘크리트와 결합되는 방식과 유사하게 강철과 콘크리트가 자연스럽게 맞물립니다. 이러한 기하학적 맞물림은 대부분의 설계에서 복합 동작에 충분합니다.

2. 별도의 마감 없이 밑면만 노출시킬 수 있나요?

예. 평평한 밑면은 페인팅 후에 노출된 채로 남아 있는 경우가 많습니다. 스프레이 페인팅은 질감이 있는 홈이 있는 천장 효과를 만들고, 스킴 코팅은 매끄러운 표면을 만듭니다. 선택은 건축 의도와 원하는 마감 수준에 따라 달라집니다.

3. 폐쇄형 데크의 최대 비축 경간은 얼마입니까?

언쇼어 경간 기능은 프로파일, 두께, 강철 등급 및 콘크리트 슬래브 두께에 따라 다릅니다. 개방형 데크와 달리 폐쇄형 데크는 밀폐된 형상으로 인해 스팬 특성이 다른 경우가 많습니다. 항상 제조업체의 스팬 테이블을 참조하고 구조 엔지니어에게 확인하십시오.

4. 추가적인 바닥 보강이 항상 필요합니까?

항상 그런 것은 아닙니다. 적당한 하중의 경우 폐쇄형 리브 데크 자체가 충분한 인장 용량을 제공하여 바닥 보강 막대가 필요하지 않습니다. 더 무거운 하중이나 더 긴 스팬의 경우 각 리브 홈통에 작은 막대를 지정할 수 있습니다. 구조 설계에 따라 정확한 요구 사항이 결정됩니다.

5. 아연 도금 코팅은 복합 접착에 어떤 영향을 미치나요?

아연 도금 코팅은 강철과 콘크리트 사이의 결합을 크게 손상시키지 않습니다. 주요 결합 메커니즘은 닫힌 리브의 기계적 인터록입니다. 또한 콘크리트 외장이 알칼리성 환경을 제공하므로 코팅은 사용 수명 동안 강철을 부식으로부터 보호합니다.
