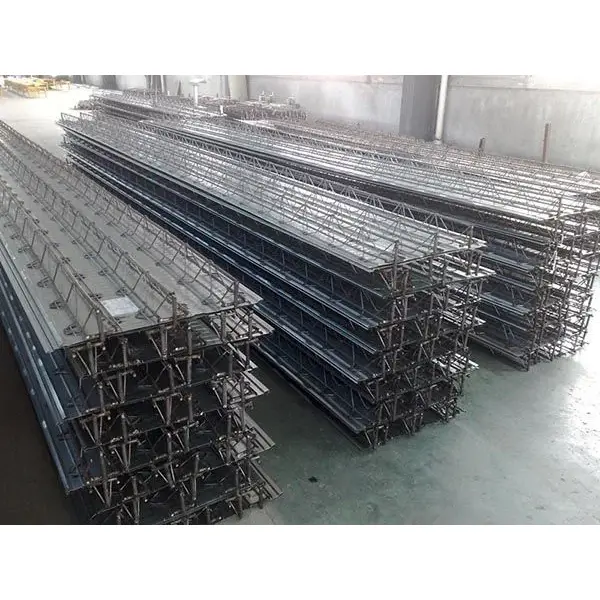

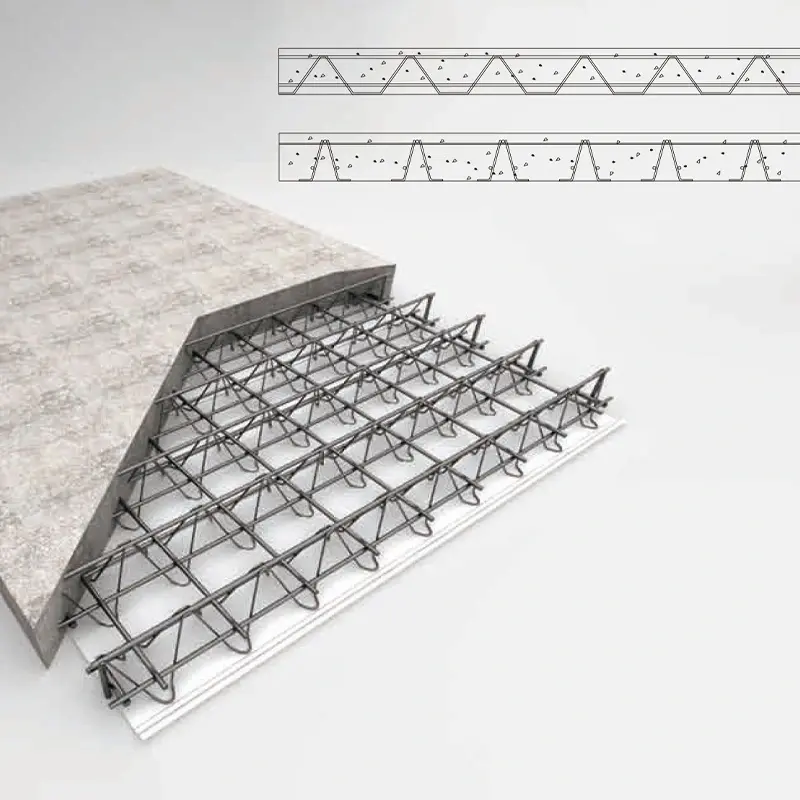

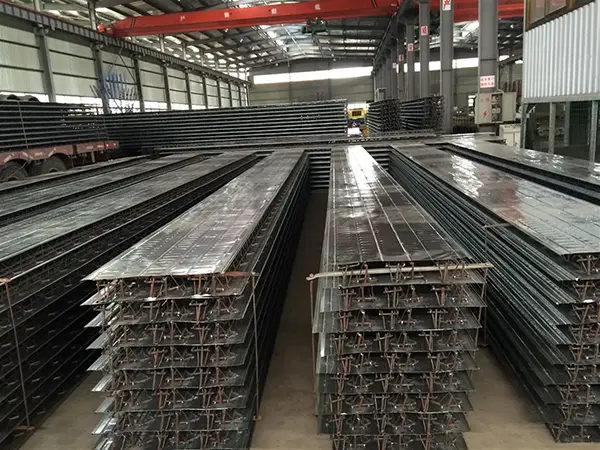

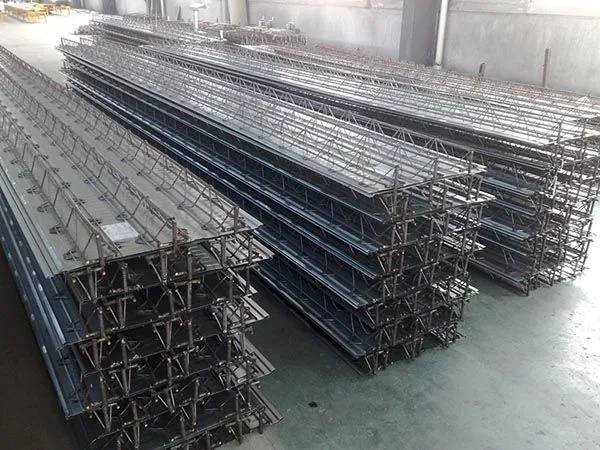

철근 트러스 바닥 데크는 자동화된 생산 라인에서 강철 철근 트러스와 바닥판을 결합하여 형성된 복합 하중 지지 패널입니다. 트러스 자체는 상현재 철근, 하현재 철근, 웹 바로 구성되어 저항 점용접으로 접합되어 안정적인 삼각형 구조를 이룹니다. 이 트러스는 일반적으로 0.5mm 두께의 아연 도금 강판 또는 섬유 시멘트 보드인 바닥 플레이트에 용접됩니다.
SENBO 건축자재강철 구조 바닥재 제품군의 일부로 이 제품을 공급합니다. 데크는 시공 중에 영구 거푸집 역할을 하며 나중에 콘크리트 슬래브의 구조적 성능에 기여합니다.
상단 및 하단 현 바는 일반적으로 HRB400 또는 CRB550 강철로 만들어지며 웹 바는 일반적으로 HPB300, HRB400 또는 CPB550 강철을 사용합니다. 수직 및 수평 지지대는 일반적으로 HPB300 또는 HRB400입니다.
하부거푸집으로 아연도금강판을 사용하는 경우 두께는 0.5mm, 항복강도는 250N/mm² 이상, 양면 아연도금 도금량은 120g/m² 이상입니다. 하단 시트의 너비는 A형(600mm)과 B형(576mm)의 두 가지 너비로 제공됩니다.
강철 트러스 높이는 50mm에서 340mm까지이며 슬래브 두께는 80mm에서 370mm까지입니다. 상단 및 하단 코드 직경은 6~12mm이고 웹바 직경은 4~8mm입니다. TD1–TD7 및 HB1–HB8과 같은 여러 제품 시리즈가 존재하며 TD3-90이 일반적으로 사용되는 모델입니다.
제품은 바닥 거푸집 유형에 따라 분류됩니다. 전통형은 아연도금강판을 사용하는 반면, 영구(비이동식)형은 잔골재 콘크리트나 섬유시멘트판을 사용한다. 국가 표준 아틀라스 23CG56-1 및 23CG56-2에 따르면 영구 바닥 거푸집 제품은 현장 거푸집 제거가 필요 없고 매끄러운 밑면 마감을 제공하며 습하거나 깨끗한 환경은 물론 매달린 천장이 없는 건물에도 적합합니다.
현재 건설중인 초고층 프로젝트는 연면적 218,000m²입니다. 타워 A는 39층(176.1m), 타워 B는 51층(212.4m)에 이릅니다. 이 프로젝트에서는 140,800m²의 트러스 데크 시스템과 16,100m²의 가장자리 거푸집을 사용했습니다. 슬래브 두께는 110mm에서 150mm까지였으며, 트러스는 고주파 저항 점용접을 사용하여 제작되었습니다.
기존의 현장 타설 슬래브와 비교하여 이 방법은 거푸집 설치, 거푸집 제거 및 수동 철근 결속 작업을 제거했습니다. 건설 품질은 전체적으로 안정적이고 신뢰할 수 있게 유지되었습니다.
중관촌 AI 과학기술단지 전시센터는 베이징에서 진행되는 '탄소 제로 빌딩' 시범 프로젝트다. 4층 철골 구조는 진도 8에 맞게 설계되었습니다. 최대 경간은 3.5m, 최대 캔틸레버 길이는 8.25m입니다.
트러스 높이 90mm, 전체 슬래브 두께 120mm의 TD3-90 유형 바닥 데크가 사용되었습니다. 시공 중 최대 비지지 경간은 3.0m였습니다. 8.25m 캔틸레버 구역에는 중간 경간부에 임시 이중 수직 기둥을 설치하여 1.5‰의 상향 캠버를 유도하여 구조적 안전성을 확보했습니다.
보강재는 콘크리트로 완전히 둘러싸여 있어 기존 현장 타설 슬래브와 유사한 내화성을 제공합니다. 테스트에 따르면 100mm 두께의 슬래브(70mm 높이의 강철 트러스에 해당)는 1.68시간의 내화 등급을 달성합니다. 아연 도금 강판은 추가적인 방화 조치가 필요하지 않습니다.
프로파일 강철 데크를 사용하는 합성 슬래브에 비해 강철 트러스 바닥 데크는 더 나은 내식성을 제공합니다. 아연 도금 강판은 서비스 단계에서 구조적 하중 지지에 기여하지 않기 때문에 녹이 구조적 무결성을 손상시킬 수 없습니다.
공장 생산은 균일한 철근 간격과 일관된 콘크리트 피복 두께를 보장합니다. 현장 철근 결속 작업이 60%~70% 감소합니다. 천진시 Xiqing Houtai Plot G 지하 프로젝트의 경우, 이 기술을 사용하여 공사 기간을 약 10일 단축하고 총 197.2만 위안의 비용을 절감했습니다. 평방미터당 종합 비용은 기존 복합 슬래브보다 20% 이상 낮았습니다.
다음 매개변수는 산업 표준 JG/T 368-2012 및 국가 표준 지도책을 기반으로 합니다. 사용자 정의가 가능합니다.
| 성과 지표 | 매개변수/사양 | 표준/비고 |
|---|---|---|
| 경영진 표준 | JG/T 368-2012 "강철 트러스 바닥 데크" | 현재 산업 표준 |
| 디자인 기초 | 22G522-1, 23CG56-1/2 | 국가 표준 아틀라스 |
| 트러스 철근 재료 | 상단/하단 코드: HRB400/CRB550; 웹 회원: HPB300/HRB400 | |
| 트러스 높이 | 50~340mm | 슬래브 두께 80~370mm에 해당 |
| 상단/하단 현 지름 | 6~12mm | |
| 웹 멤버 직경 | 4~8mm | |
| 바닥판 두께 | 아연도금강판: 0.5mm; 잔골재 콘크리트: 18~25mm; 섬유 시멘트 보드: 12~20mm | |
| 아연 도금 코팅 | ≥120g/m² | 양면 |
| 패널 폭 | A형: 600mm; B형: 576mm; C형(영구 거푸집): 1200mm | |
| 패널 길이 | 1.0~12.0m(최대 7.2m) | |
| 용접 전단 용량 | 노드: 표 7에 따름; 하단 현에 대한 지지: ≥6 kN; 상단 현에 대한 지원: ≥13 kN |
1. 공장 사전 제작으로 일관성이 보장됩니다.트러스는 자동화된 저항 점용접을 통해 형성되며, 이는 철근 간격을 균일하게 유지하고 치수를 정확하게 유지합니다. 이를 통해 현장 철근 결속이 60~70% 감소하고 시공 품질이 더욱 일관되게 유지됩니다.
2. 현장 타설 슬래브와 비교할 수 있는 양방향 강성.이 시스템은 양방향 슬래브로 설계할 수 있으며 양방향 보강이 포함된 현장 타설 철근 콘크리트 슬래브와 유사한 강성을 제공합니다. 내진 성능은 일반적으로 프로파일 강철 복합 슬래브보다 우수합니다.
3. 추가 코팅 없이 화재 및 부식 방지.보강재가 콘크리트로 완전히 둘러싸여 있기 때문에 100mm 슬래브는 내화 처리 없이 1.68시간의 내화 등급을 달성합니다. 아연도금 시트는 거푸집 역할만 하므로 부식이 구조적 안전성에 영향을 미치지 않습니다.
4. 바닥면을 매끄럽게 하고 슬래브 두께를 줄였습니다.밑면은 평평합니다. 표준 프로파일 강철 데크와 비교하여 전체 슬래브 두께를 30~50mm까지 줄일 수 있으며 동일한 천장 높이를 유지하여 바닥에서 바닥까지의 높이를 낮추는 데 도움이 됩니다.
5. 비용 및 일정 혜택.거푸집 공사가 제거되고 버팀목이 최소화되며 다층 동시 시공이 가능해집니다. 바닥 시트는 단 0.5mm의 강철 두께로 96%의 표면적 활용도를 달성하여 재료 소비를 줄입니다.
양방향 슬래브 설계의 경우:철근 트러스 데크는 가로 방향에 보강재를 추가하여 양방향 슬래브로 설계할 수 있습니다. 패널 레이아웃과 지지 조건이 설계 가정과 일치하는지 구조 엔지니어에게 확인합니다.
영구 바닥 거푸집 공사의 경우:매달린 천장 없이 매끄러운 밑면이 필요한 경우 미세 골재 콘크리트 또는 섬유 시멘트 보드를 선택하십시오. 선택한 바닥 거푸집 재료에 환경이 적합한지 확인하십시오.
긴 캔틸레버의 경우:상향 캠버를 유도하기 위해 이중 기둥을 사용한 Zhongguancun 프로젝트에서 입증된 것처럼 임시 지지대가 필요할 수 있습니다. 실제 캔틸레버 길이와 시공 하중을 기준으로 처짐 및 캠버 요구 사항을 계산합니다.
설치 중:모든 노드와 지지대에서 용접 품질을 보장합니다. 지정된 용접 간격과 전극 압력을 따르십시오. 아연 도금 시트의 경우 코팅을 손상시킬 수 있는 과도한 열을 피하십시오. 장기간 현장에 보관할 경우 패널을 습기로부터 보호하십시오.
1.초고층 철구조물을 위한 바닥 및 지붕 시스템입니다.
2.장경간 및 대형 캔틸레버 바닥 구조.
3.산업 플랜트 및 물류 창고의 운영 플랫폼 및 바닥.
4.내습성, 내식성 또는 클린룸 환경이 요구되는 건물로 영구 바닥 거푸집을 권장합니다.
프로파일 강판 복합 슬래브는 거푸집 공사와 인장 보강 모두로 강철 데크에 의존합니다. 철근 트러스 데크는 구조 보강을 위해 별도의 강철 트러스를 사용하므로 바닥 시트는 거푸집 역할만 합니다. 이는 바닥 시트가 더 얇아질 수 있고(0.5mm) 부식이 구조적 성능에 영향을 미치지 않음을 의미합니다. 슬래브 밑면도 더 평평합니다.
영구 바닥 거푸집(미세 골재 콘크리트 또는 섬유 시멘트 보드)을 사용하면 콘크리트 경화 후 거푸집을 벗겨낼 필요가 없습니다. 천장을 달지 않고도 노출된 상태로 유지할 수 있는 매끄럽고 깨끗한 밑면을 제공합니다. 이는 특히 습하고 깨끗하거나 건축학적 용도에 유용합니다.
예. 가로 보강재를 추가하고 그에 따라 패널 지지대를 설계함으로써 시스템은 현장 타설 슬래브와 유사한 양방향 슬래브 동작을 달성할 수 있습니다. 설계에서는 패널 치수와 트러스 방향을 고려해야 합니다.
지지 요구 사항은 트러스 높이, 슬래브 두께 및 범위에 따라 다릅니다. 최대 약 3m의 일반적인 범위의 경우 임시 지지대가 필요하지 않을 수 있습니다. 더 긴 스팬이나 캔틸레버의 경우 임시 기둥이나 지지대가 사용됩니다. 제조업체의 스팬 테이블과 구조 엔지니어의 계산에 따라 정확한 배열이 결정되어야 합니다.
주요 산업 표준은 JG/T 368-2012 "스틸 트러스 바닥 데크(Steel Truss Floor Decking)"입니다. 설계 참조에는 국가 표준 지도책 22G522-1 및 23CG56-1/2가 포함됩니다. 재료 및 용접 테스트는 이 문서의 요구 사항을 따릅니다.
Tianjin SENBO Building Materials Technology Co., Ltd.는 철근 트러스 바닥 데크, 개방형 바닥 데크, 내하중 바닥 데크 및 기타 금속 봉투 제품의 제조업체입니다. 당사의 생산기지는 중국 천진시 징하이경제개발구에 위치하고 있으며 자동화된 생산라인과 4단계 품질검사 공정을 갖추고 있습니다. 당사 공장, 인증, 테스트 기능 및 프로젝트 참조에 대한 자세한 내용을 보려면 당사를 방문하십시오.회사 소개페이지 또는엔지니어링 팀에 문의하세요.
