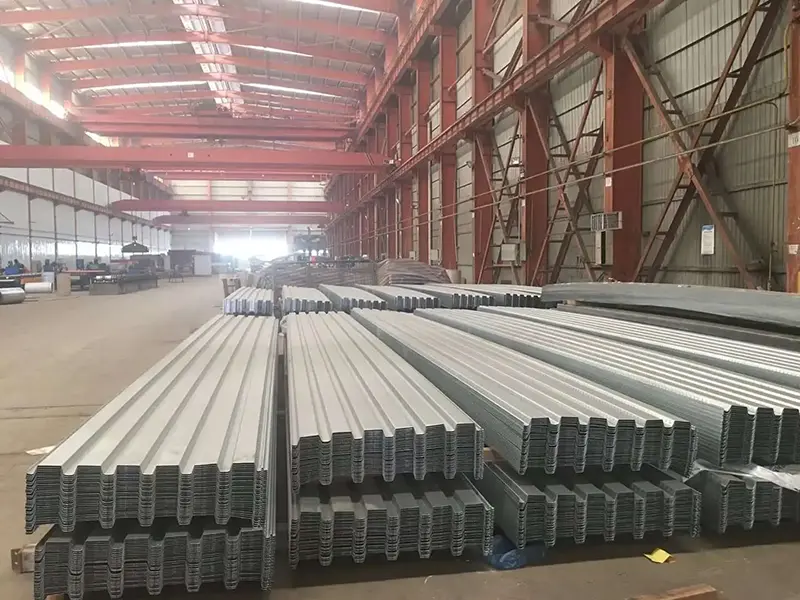

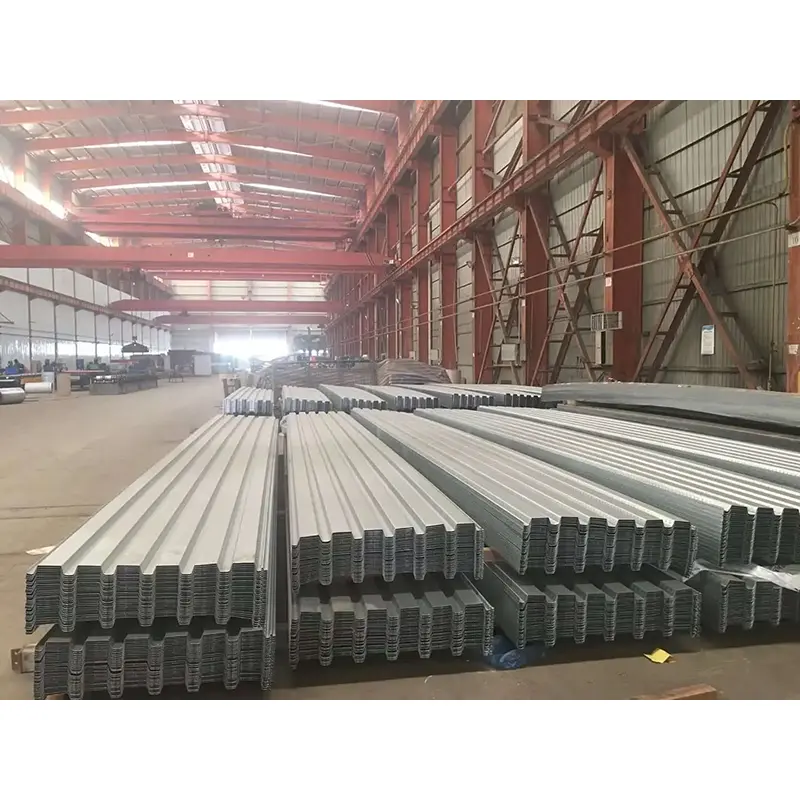

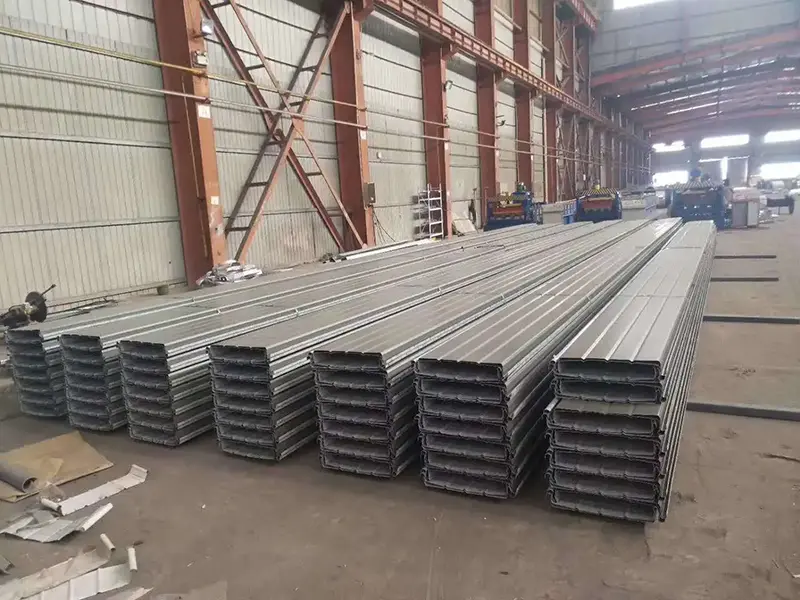

강철 바닥 데크 또는 프로파일 강철 데크라고도 알려진 내하중 바닥 데크는 아연 도금 강판으로 만든 냉간 압연 건축 부품입니다. 주름진 단면은 프로파일에 따라 V, U 또는 사다리꼴 모양을 취합니다.SENBO 건축자재강철 구조 제품군의 일부로 이러한 패널을 공급하며 복합 바닥 시스템을 위한 개방형 프로파일 및 폐쇄형 프로파일 옵션을 모두 제공합니다.
건설 중에 패널은 영구 거푸집 역할을 합니다. 콘크리트가 경화된 후에는 슬래브 바닥의 인장 보강 역할을 합니다. 이 이중 기능은 시스템을 구조적으로 효율적이고 경제적으로 만드는 것입니다.
YX76-305-915 및 YX75-300-880과 같은 오픈 프로파일 데크에는 상단이 개방된 리브가 있습니다. 이 설계를 통해 현장에서 철근 배치 및 유틸리티 라인 배선이 더 쉬워졌습니다. YX60-263-790 및 YXB65-185-555를 포함한 폐쇄형 모델은 반대 접근 방식을 취합니다. 리브가 완전히 밀폐되어 밑면이 편평해지고 내화성이 향상됩니다.

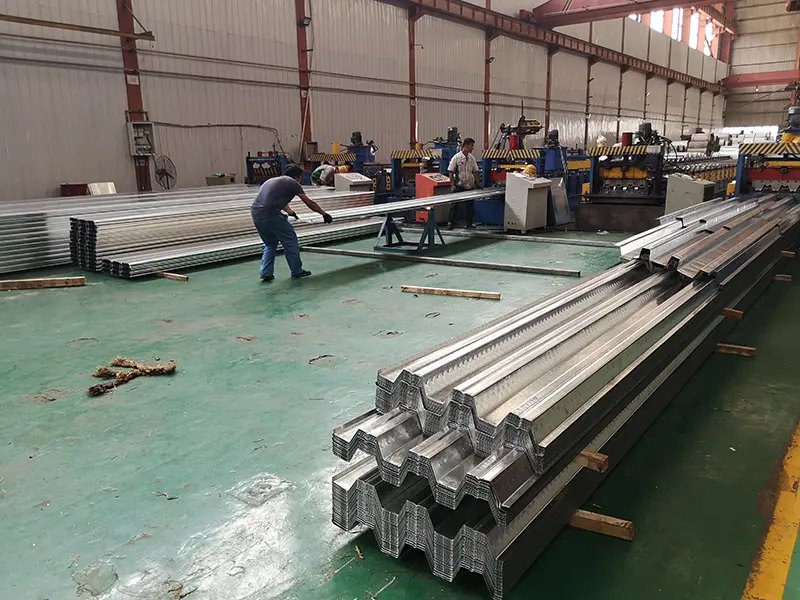

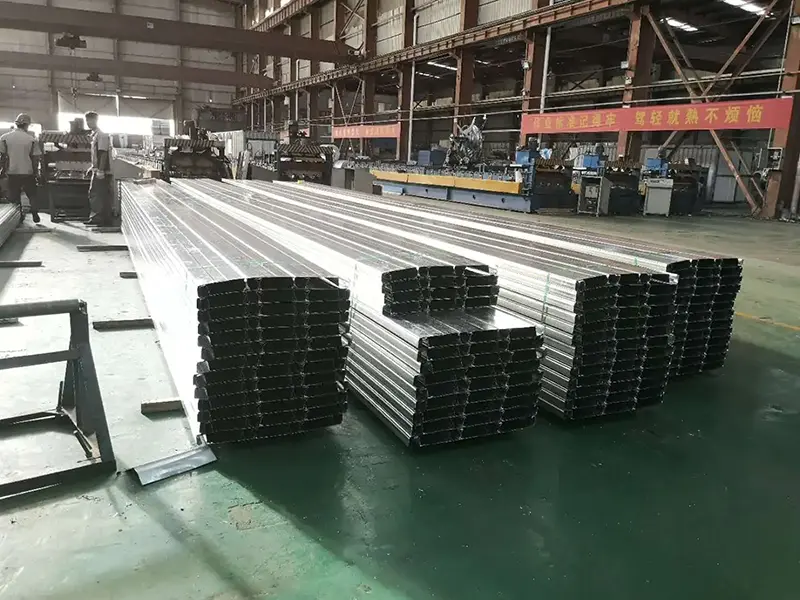

모재로는 DX51D+Z, Q235, Q345 등급의 용융아연도금강판 코일이 사용됩니다. 아연 코팅 중량은 특정 부식 방지 요구 사항에 맞게 40~600g/m² 범위에서 조정할 수 있습니다. 21단계 롤 성형 공정을 통해 프로젝트별로 길이를 맞춤화하여 패널을 형성합니다. 설치 인력은 일반적으로 하루 2,000~3,000m²를 담당할 수 있습니다.
통합 구조 시스템을 형성하기 위해 패널은 전단 스터드를 사용하여 데크를 통과하는 강철 빔에 용접되고, 인접한 패널은 특수 클램핑 도구로 연동됩니다.
YX75-300-880 오픈 프로파일 데크를 예로 들어 보겠습니다. 리브 높이가 75mm, 리브 간격이 300mm, 유효 폭이 880mm인 1.0mm 두께 버전은 135cm⁴/m의 관성 모멘트를 제공합니다. 시공단계 하중능력은 3.2kN/m²이며, 합성슬래브의 최종하중은 8.5kN/m²에 이릅니다. 두께가 1.2mm로 증가하면 관성 모멘트가 190cm⁴/m으로 증가하여 최대 용량이 12.0kN/m²로 증가합니다.
YX51-342-1025 모델도 비슷한 이야기를 들려줍니다. 재료 활용률은 82%이며, 1.0mm 패널은 63.50cm⁴/m의 관성 모멘트와 20.13cm3/m의 단면 계수를 제공합니다.
항복 강도는 235MPa에서 최대 550MPa까지 넓은 범위에서 조정될 수 있으며 최대 인장 강도는 340MPa에서 700MPa 사이입니다. 동적 하중 하에서 피로 수명은 EU EN1993-1-3에 명시된 대로 200만 주기에 이릅니다. 염수 분무 테스트에서 아연도금 패널은 붉은 녹이 발생하지 않고 최대 2,000시간을 견딥니다. 이는 해안 환경에서 사용 수명이 25년을 초과한다는 것을 의미합니다.
51mm 리브 높이 섹션은 모양을 최적화하기 위해 유체 역학 시뮬레이션을 거쳤습니다. 120mm 콘크리트 슬래브로 3.5kN/m²의 수직 하중 지지력을 달성하고 동급의 35mm 리브 설계보다 42% 더 높은 굽힘 강성을 제공합니다. 유한 요소 분석을 통해 233mm 리브 피치 섹션에 대해 0.92의 하중 전달 균일 계수가 추가로 확인되어 기존 데크에서 흔히 볼 수 있는 25% 응력 집중을 방지하는 데 도움이 됩니다.
내진 성능도 간과되지 않습니다. 선택한 모델은 Intensity 8 구역의 설계 요구 사항을 충족합니다. 화재 테스트도 수행되었습니다. 폐쇄형 제품은 스프레이 방식의 내화 처리 없이도 화재 등급 요구 사항을 충족합니다.
아래 표에는 표준 생산 매개변수가 요약되어 있습니다. 특정 프로젝트 요구 사항에 맞게 사용자 정의가 가능합니다.
| 성능 지표 | 매개변수/사양 | 메모 |
|---|---|---|
| 모재 등급 | DX51D+Z, Q235, Q345 | 용융아연도금강판 |
| 일반적인 두께 | 0.7~1.5mm | 프로필 유형 및 로드 요구 사항에 따라 다름 |
| 항복 강도 | 235~550MPa | 조절할 수 있는 |
| 양면 아연 코팅 | 40~600g/m² | 높은 아연 코팅에는 맞춤화가 필요합니다. |
| 프로필 분류 | 열림 / 닫힘 | 아래 주요 모델 사양을 확인하세요. |
| 유효폭 | 600~1025mm | 프로필 유형에 따라 다름 |
| 설치 효율성 | 2000~3000m²/일 | 일일 설치 용량 |
| 설계 서비스 수명 | ≥25년 | 해안 지역 |
| 프로필 유형 | 리브 높이(mm) | 유효폭(mm) | 자재 활용률 | 공통 두께(mm) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0.8~1.5 |
| YX75-300-880 | 75 | 880 | 70.4% | 0.8~1.5 |
| YX60-263-790 | 60 | 790 | 79% | 0.8~1.2 |
| YX75-200-600 | 75 | 600 | 60% | 0.75–2.3 |
| YX51-233-699 | 51 | 699 | 69.9% | 0.8~1.2 |
1. 이중 기능.하나의 제품은 건설 중 영구 거푸집 공사와 슬래브 사용 후 인장 보강이라는 두 가지 목적으로 사용됩니다. 이는 자연스럽게 전체 철강 소비를 감소시킵니다.
2. 건설 효율성.콘크리트를 단계적으로 타설하여 여러 층을 동시에 설치할 수 있습니다. 2,000~3,000m²의 일일 설치 범위로 인해 프로젝트가 빠르게 진행됩니다.
3. 검증 가능한 기계적 특성.항복강도는 235MPa부터 550MPa까지 조절 가능하며, 합성슬라브 내하력은 시험을 통해 확인되었습니다. 다양한 모델 사양을 선택할 수 있습니다.
4. 내식성.40~600g/m²의 아연 도금 수준과 최대 2,000시간의 염수 분무 저항성을 갖춘 패널은 해안 지역에서도 25년 이상의 사용 수명을 제공합니다.
5. 프로필 유연성.개방형 리브 프로파일은 보강재 배치 및 유틸리티 라우팅을 단순화하는 반면, 폐쇄형 리브 프로파일은 평평한 밑면과 향상된 내화성을 제공합니다. 올바른 선택은 프로젝트의 우선순위에 따라 달라집니다.
개방형 데크의 경우:이 유형은 현장 보강재 배치 또는 리브 내부 유틸리티 라우팅이 필요할 때 잘 작동합니다. 프로젝트의 화재 등급에 따라 추가적인 방화 조치가 필요할 수 있다는 점을 명심하십시오.
폐쇄형 데크의 경우:천장 부착을 위해 밑면이 편평해야 하거나 분사식 방화재를 피하는 것이 목적이라면 폐쇄형 모델이 더 적합합니다.
해안 또는 부식성 환경의 경우:최대 600g/m²의 더 무거운 아연 코팅을 지정해야 합니다. 성능 확인을 위해 요청 시 염수 분무 테스트 보고서를 제공해 드립니다.
설치 중:전단 스터드는 지정된 패턴과 가장자리 거리에 따라 데크를 통해 강철 빔으로 용접되어야 합니다. 인접한 패널은 클램핑 도구로 단단히 연동되어야 하며, 처짐을 제어하기 위해 콘크리트 타설 중에 임시 지지대를 확인해야 합니다.
1.고층 및 초고층 강철 구조물에는 안정적인 바닥 및 지붕 시스템이 필요하며 내력 데크가 그 역할에 적합합니다.
2.경기장과 공항 터미널을 포함한 대규모 공공 건물은 시스템의 구조적 효율성의 이점을 누릴 수 있습니다.
3.물류창고와 산업공장에서는 운영 플랫폼과 바닥에 이러한 패널을 사용하는 경우가 많습니다.
4.일정이 빡빡하고 단계적으로 작업 흐름이 진행되는 모든 철골 구조 프로젝트는 이 시스템이 제공하는 신속한 설치를 활용할 수 있습니다.
개방형 데크는 리브 상단을 노출시켜 보강재 배치 및 유틸리티 설치를 단순화합니다. 폐쇄형 데크는 리브를 완전히 감싸서 밑면이 편평해지고 일반적으로 스프레이 코팅 없이 내화성이 향상됩니다. 선택은 구조적, 화재 및 건축적 요구 사항에 따라 달라집니다.
주로 환경 노출에 따라 달라집니다. 내부 응용 분야에서는 일반적으로 120~275g/m²의 표준 코팅을 사용합니다. 해안 또는 부식성이 높은 환경에서는 최대 600g/m²의 더 두꺼운 코팅이 필요합니다. 프로젝트 조건이 알려지면 적절한 사양을 결정하는 데 도움을 드릴 수 있습니다.
75mm와 같이 더 높은 리브는 더 큰 강성과 하중 용량을 제공하여 더 긴 스팬이나 더 무거운 하중을 허용합니다. 약 51mm의 하단 리브는 더 짧은 스팬과 더 가벼운 하중에 적합합니다. 최적의 프로파일과 두께를 확인하려면 항상 구조 계산을 수행해야 합니다.
패널 프로파일, 두께, 스팬 및 시공 하중에 따라 다릅니다. 일부 구성은 특정 범위까지 지주 없이 설치하도록 설계되었습니다. 제조업체의 스팬 테이블을 참조해야 하며 구조 엔지니어는 시공 순서를 확인해야 합니다.
주요 참조 자료는 GB 55004-2021(복합 구조에 대한 필수 코드) 및 국가 표준 아틀라스 05SG522입니다. 피로 및 냉간 성형 설계에 대해서는 EN1993-1-3이 자주 인용됩니다. 요청 시 재료 인증서 및 테스트 보고서가 제공될 수 있습니다.
Tianjin SENBO Building Materials Technology Co., Ltd.는 내력 바닥 데크, 복합 바닥 데크, 스탠딩 솔기 지붕 패널 및 기타 금속 봉투 제품의 제조업체입니다. 당사의 생산기지는 중국 천진시 징하이경제개발구에 위치하고 있으며 자동화된 생산라인과 4단계 품질검사 공정을 갖추고 있습니다. 당사 공장, 인증, 테스트 기능 및 프로젝트 참조에 대한 자세한 내용을 보려면 당사를 방문하십시오.회사 소개페이지 또는엔지니어링 팀에 문의하세요.
