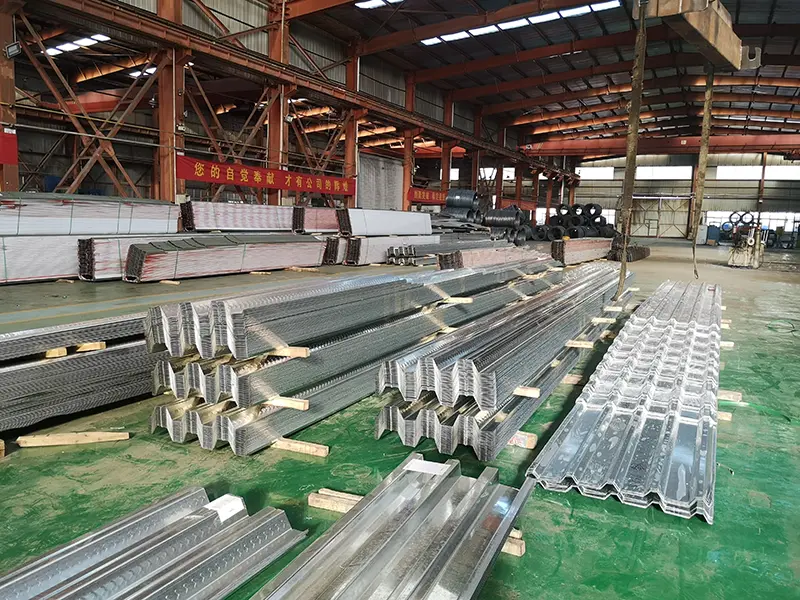

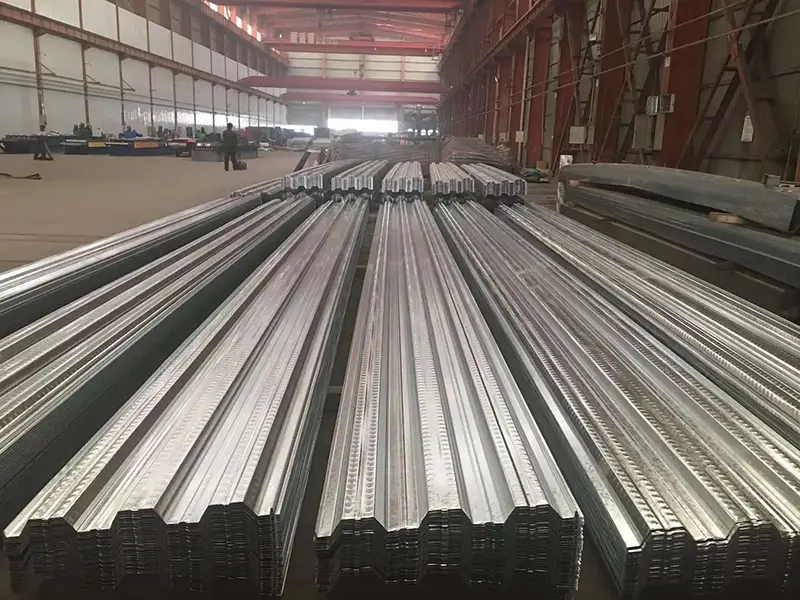

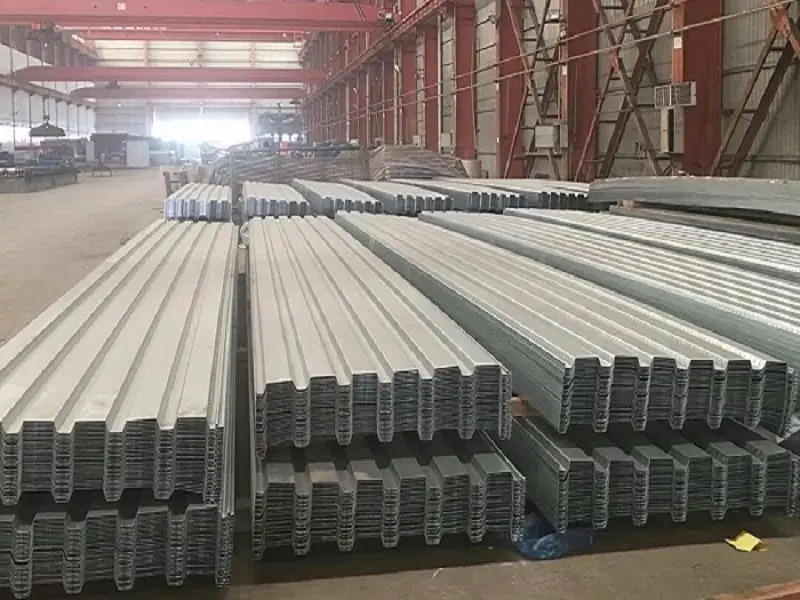

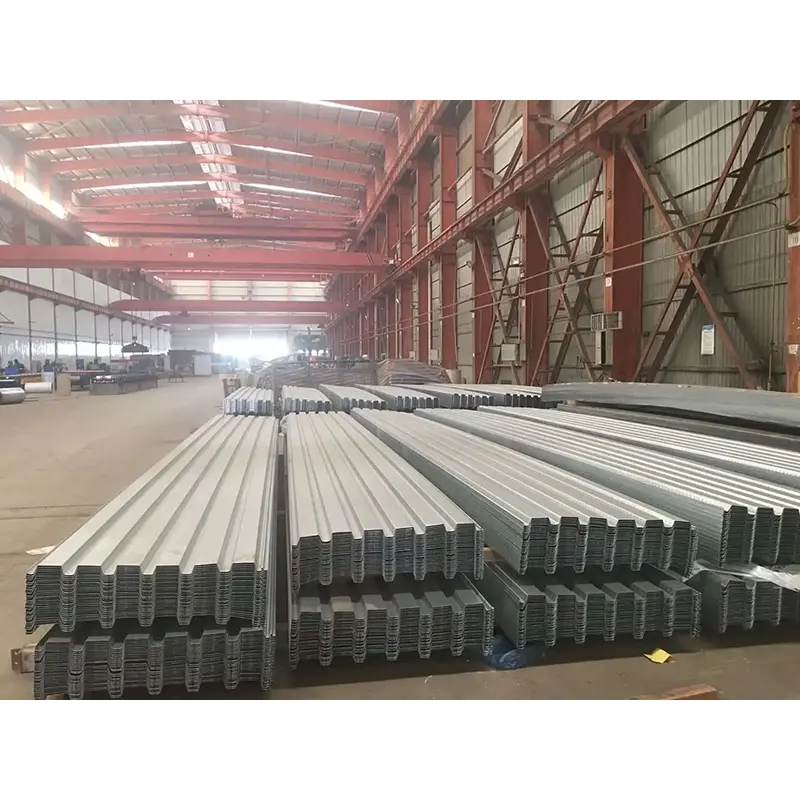

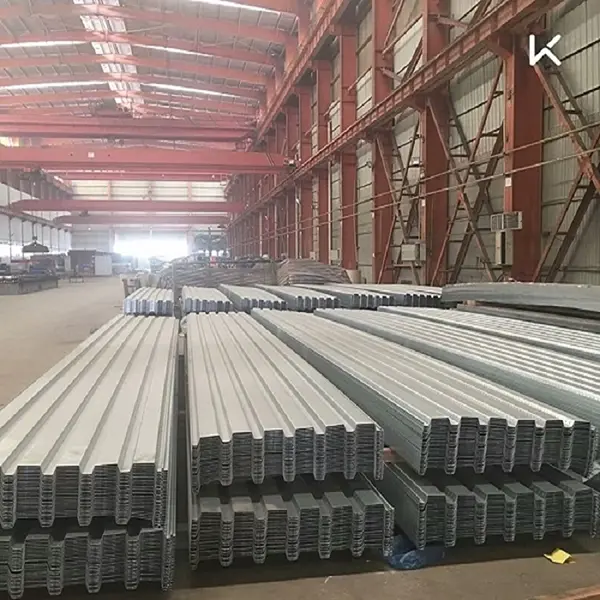

복합 바닥 데크

SENBO 건축자재철강 구조 제품군의 일부로 복합 바닥 데크를 공급합니다. 이러한 프로파일 강판은 건설 중 영구 거푸집 역할을 하고 서비스 단계 중 인장 보강 역할을 하며 콘크리트와 함께 작용하여 통합 바닥 시스템을 형성합니다.

바닥 데크라고도 알려진 복합 바닥 슬래브는 프로파일 강판을 강철 빔에 직접 놓고 데크 관통 스터드 용접을 통해 연결하여 만든 현대적인 바닥 시스템입니다. 이는 하중 지지 및 변형을 위한 통합 장치 역할을 하는 시스템을 생성합니다.

시스템 작동 방식

기술적 원리는 건설 및 서비스 단계에서 강철과 콘크리트가 수행하는 뚜렷한 역할에 의존합니다.

건설 단계:프로파일 강판은 영구 거푸집 역할을 하며 젖은 콘크리트의 자중과 건축 활하중을 지탱합니다. 견고한 작업 플랫폼을 제공하고 순차적인 다층 주조 작업을 용이하게 합니다.

서비스 단계:프로파일 강철판은 슬래브 바닥의 인장 보강 역할을 하며 콘크리트와 함께 작용하여 서비스 하중을 지지합니다. 이는 기존 철근과 콘크리트에 필요한 부피를 줄입니다.

프로필 유형 및 제품 분류

강판의 단면 형상에 따라 합성 바닥 슬래브는 개방형 리브, 폐쇄형 리브 및 재진입형(또는 수축형 리브) 프로파일의 세 가지 유형으로 분류됩니다.

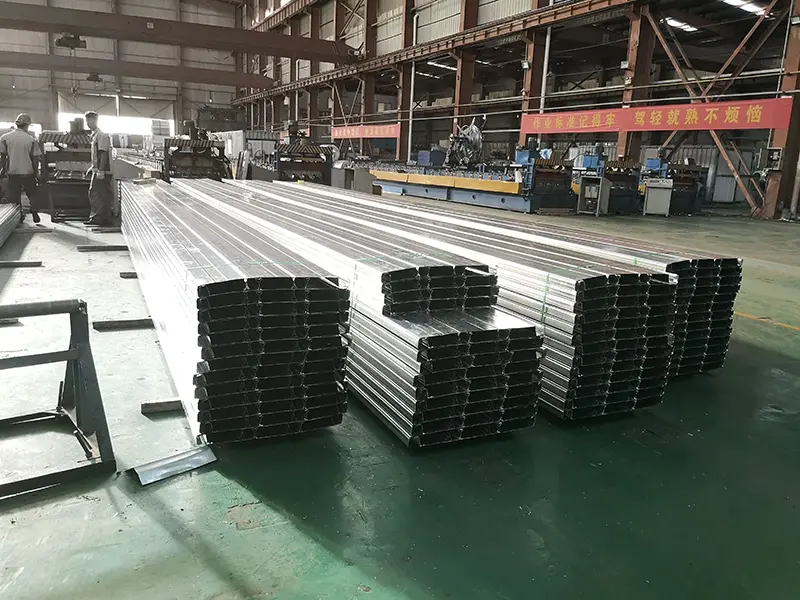

YXB48-200-600 및 YXB65-185-555 모델과 같은 폐쇄형 제품의 경우 폐쇄형 리브 디자인이 리브를 콘크리트로 완전히 감싸줍니다. 이는 현장 타설 슬래브의 철근과 매우 유사한 기능을 하며 강철과 콘크리트의 각각의 구조적 특성을 극대화하는 동시에 우수한 내화성을 제공합니다.

재료 및 구조적 요구 사항

복합 바닥 슬래브의 건설은 국가 표준 및 산업 규정에 따라 다음 기본 요구 사항을 충족해야 합니다.

현장에서 검증된 성능

1. 건설 효율성: 순차적 운영으로 일정 단축

복합 바닥 슬래브는 주요 강철 구조물의 신속한 건설 요구 사항에 부합합니다. 프로파일링된 강판은 일단 설치되면 즉각적인 작업 플랫폼 역할을 하여 여러 층에 걸쳐 동시에 설치하고 단계적으로 콘크리트를 타설할 수 있는 순차적 건설 작업흐름을 가능하게 합니다. 초고층 건물 응용 분야에서 이러한 특성은 전체 건설 일정을 효과적으로 제어하는 ​​데 도움이 됩니다.

2. 내화성: 폐쇄형 유형에는 방화 스프레이가 필요하지 않을 수 있음

고정식 소화 시스템 및 내화성 부품에 대한 미국 품질 감독 및 검사 센터의 테스트를 거친 폐쇄 프로파일 복합 바닥 데크는 특정 구성에서 방화 스프레이가 필요 없이 내화 등급 요구 사항을 충족합니다. 강철 구조물의 방화 기술 규정(GB 51249-2017)에 따르면 합성 바닥 데크가 멤브레인 효과를 고려하여 내화 검증 요구 사항을 충족하는 경우 추가적인 방화 조치가 필요하지 않습니다. 큰 변형 시 멤브레인 효과로 인해 데크가 고유의 내화 잠재력을 활용할 수 있습니다.

3. 복합 동작: 폐쇄형 프로파일 유형이 완전한 복합 동작을 달성합니다.

폐쇄형 리브 설계는 현장 타설 슬래브의 철근과 유사하게 강철 데크 리브가 콘크리트에 완전히 둘러싸이도록 보장합니다. 이는 구조 보강 시스템 내에서 강철과 콘크리트의 각각의 특성을 최대화합니다. 실험 테스트를 통해 폐쇄형 바닥 데크가 개방형 시스템에 비해 우수한 하중 지지력과 전단 저항을 가지고 있음이 확인되었습니다.

4. 경제적 이점: 거푸집 공사 감소 및 보강

복합 바닥 데크는 프로파일 강판을 영구 거푸집으로 활용하여 기존 목재 거푸집과 관련된 설치, 제거 및 버팀목 공정을 제거합니다. 서비스 단계에서는 하부 인장 보강재 역할을 하여 필요한 철근의 전체 수량을 줄입니다. 데크 표면의 엠보싱 처리는 콘크리트와 강한 결합을 형성하고 보강 리브를 포함하여 시스템이 높은 하중 지지력을 제공하도록 보장합니다.

주요 성능 특성

1. 벗겨짐 없이 영구적인 거푸집 공사.프로파일 강판은 전통적인 거푸집 공사를 대체하여 설치, 제거 및 버팀목 단계를 제거합니다. 이로 인해 공사 일정이 단축되고 인건비가 절감됩니다.

2. 이중 구조적 기능.시트는 건설 중 거푸집 역할을 하고 서비스 단계 중 인장 보강 역할을 하여 철근 및 콘크리트 소비를 줄입니다.

3. 폐쇄형 데크의 내화성.테스트를 거친 폐쇄형 복합 바닥 데크는 방화 스프레이 없이 내화 등급 요구 사항을 충족하여 프로젝트 비용을 절감할 수 있습니다.

4. 효율적인 순차적 작업 흐름.이 시스템은 동시 설치와 여러 층에 걸친 단계별 콘크리트 타설을 지원합니다. 일단 설치되면 데크는 천장 설치 및 유틸리티 라우팅과 같은 후속 작업을 위한 작업 플랫폼 역할을 합니다.

5. 내진 성능.바닥 데크는 전단 스터드를 통해 1차 및 2차 강철 빔에 연결되어 내진성이 향상된 통합 구조 시스템을 형성합니다.

설계 및 설치 지침

프로필 선택의 경우:추가 내화 없이 더 높은 내화성과 복합 작용이 필요한 프로젝트에는 폐쇄형 리브 프로파일이 권장됩니다. 오픈 리브 프로파일은 설치가 더 간단하거나 무게가 더 가벼운 것이 선호되는 경우에 사용할 수 있지만 내화성과 하중 용량은 별도로 확인해야 합니다.

슬래브 두께 및 철근의 경우:총 슬래브 두께는 90mm 이상이어야 하며, 프로파일 강판 위에 콘크리트 덮개가 50mm 이상 있어야 합니다. 추가 보강량은 경간, 하중 및 방화 등급 요구 사항에 따라 달라집니다.

아연도금 코팅의 내구성을 위해:표준 아연 도금 코팅 중량은 양면에서 최소 120g/m²입니다. 부식성이 높은 환경의 경우 더 두꺼운 코팅이나 추가 보호가 필요할 수 있습니다.

설치 중:데크를 통해 강철 빔까지 적절한 전단 스터드 용접을 보장합니다. 지정된 스터드 간격과 가장자리 거리를 따르십시오. 과도한 처짐을 방지하기 위해 콘크리트 타설 중에 데크가 적절하게 지지되어 있는지 확인하십시오.

적합한 프로젝트 유형

1.초고층 철구조물을 위한 바닥 및 지붕 시스템입니다.

2.경기장, 전시장, 공항 터미널 등 대규모 공공 건물.

3.산업플랜트, 물류창고, 주차장 등 산업용 및 상업용 건물의 바닥재로 사용됩니다.

4.신속한 시공과 단계적이고 순차적인 워크플로우가 필요한 철골 구조물 프로젝트입니다.

자주 묻는 질문

1. 개방형 리브와 폐쇄형 리브 복합 바닥 데크의 차이점은 무엇입니까?

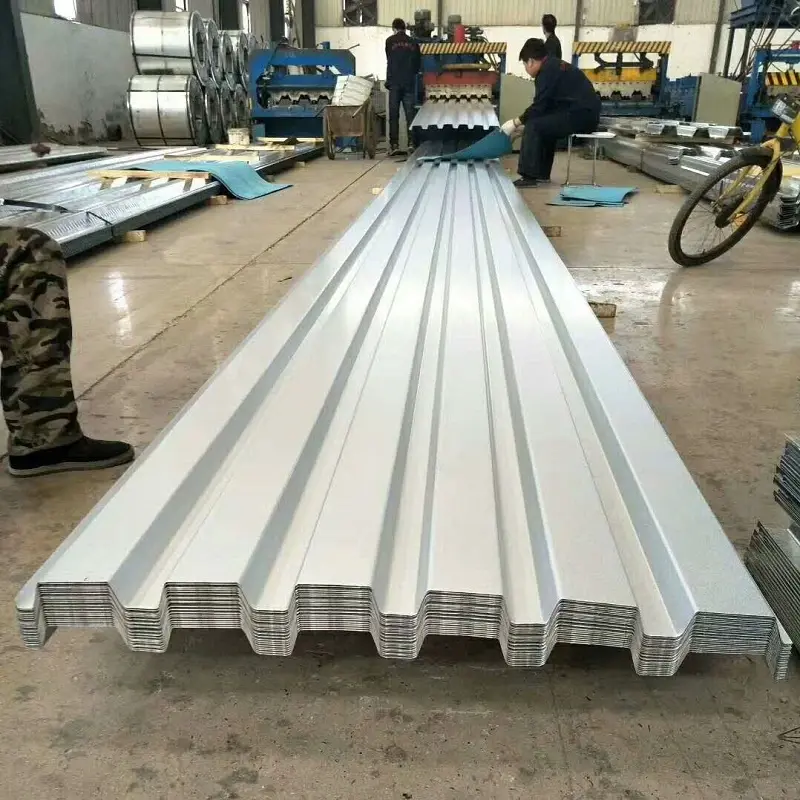

개방형 리브 프로파일에는 콘크리트에 완전히 매립되지 않은 노출된 사다리꼴 리브가 있는 반면, 폐쇄형 리브 프로파일에는 완전히 둘러싸인 리브가 있습니다. 폐쇄형 리브 프로파일은 일반적으로 리브가 철근처럼 작용하고 콘크리트가 강철을 완전히 감싸기 때문에 더 나은 복합 작용과 내화성을 제공합니다.

2. 복합 바닥 데크에는 항상 방화 스프레이가 필요합니까?

항상 그런 것은 아닙니다. 폐쇄형 합성 바닥 데크는 멤브레인 효과를 고려하는 등 GB 51249-2017의 조건을 충족하는 경우 방화 스프레이 없이 내화 요구 사항을 충족할 수 있습니다. 그러나 오픈 리브 프로파일이나 얇은 슬래브가 있는 데크에는 추가적인 방화 조치가 필요할 수 있습니다. 화재 공학 평가가 권장됩니다.

3. 데크는 철골빔에 어떻게 연결되어 있나요?

데크는 데크 관통 스터드 용접을 사용하여 강철 빔에 연결됩니다. 전단 스터드는 데크를 통해 빔 플랜지로 용접되어 복합 연결을 생성합니다. 스터드 직경, 간격 및 매립은 프로젝트 설계 및 관련 표준을 따라야 합니다.

4. 주어진 스팬과 하중에 대해 어떤 두께를 선택해야 합니까?

필요한 두께는 프로파일 유형, 스팬, 콘크리트 두께 및 설계 하중에 따라 다릅니다. 일반적인 사무실 또는 주거용 바닥의 경우 0.8~1.2mm 두께가 일반적이지만 스팬이 길거나 하중이 더 무거운 경우 1.2~1.5mm가 필요할 수 있습니다. 적절한 두께를 결정하려면 구조 계산을 수행해야 합니다.

5. 부식성 환경에서 복합 바닥 데크를 사용할 수 있습니까?

표준 아연 도금 코팅은 대부분의 실내 응용 분야에 우수한 내식성을 제공합니다. 실외 또는 부식성이 높은 환경의 경우 더 두꺼운 아연 도금 코팅 또는 추가 보호 조치가 지정될 수 있습니다. 내구성 요구 사항은 프로젝트 사양을 참조하세요.
