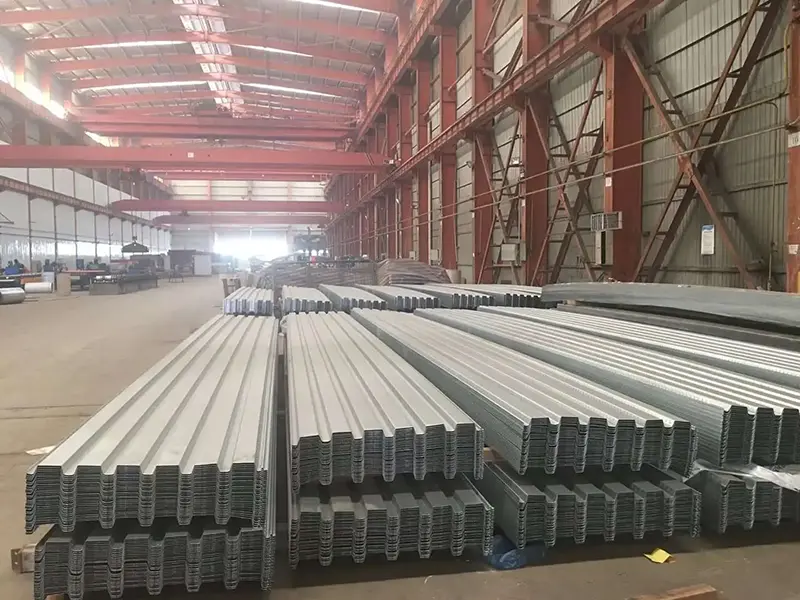

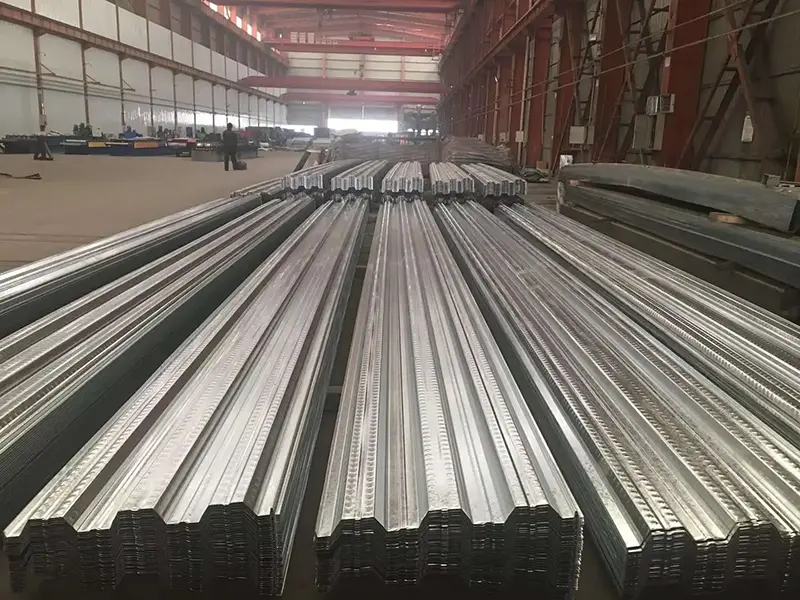

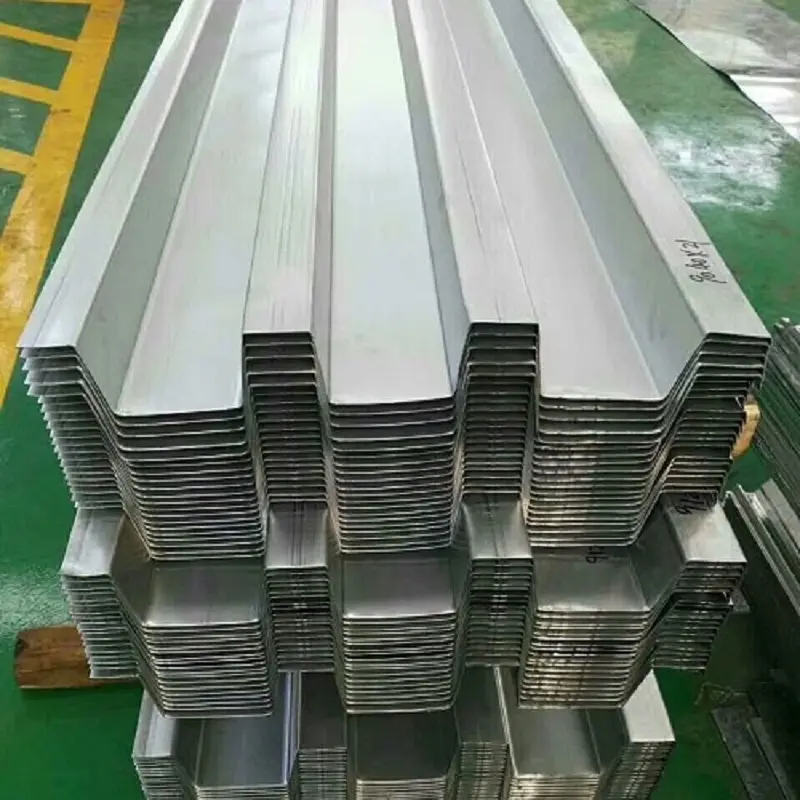

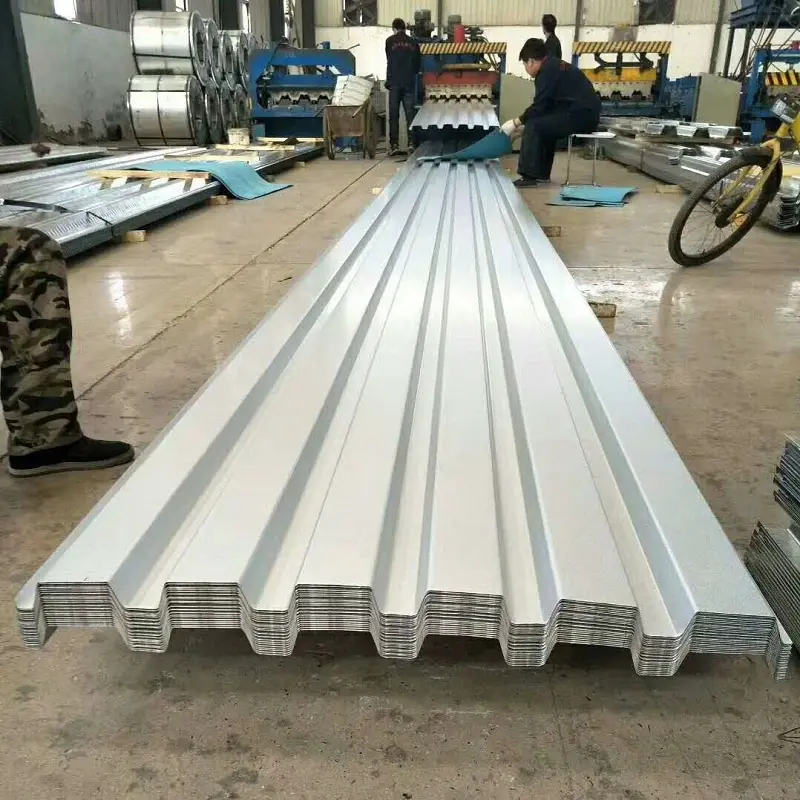

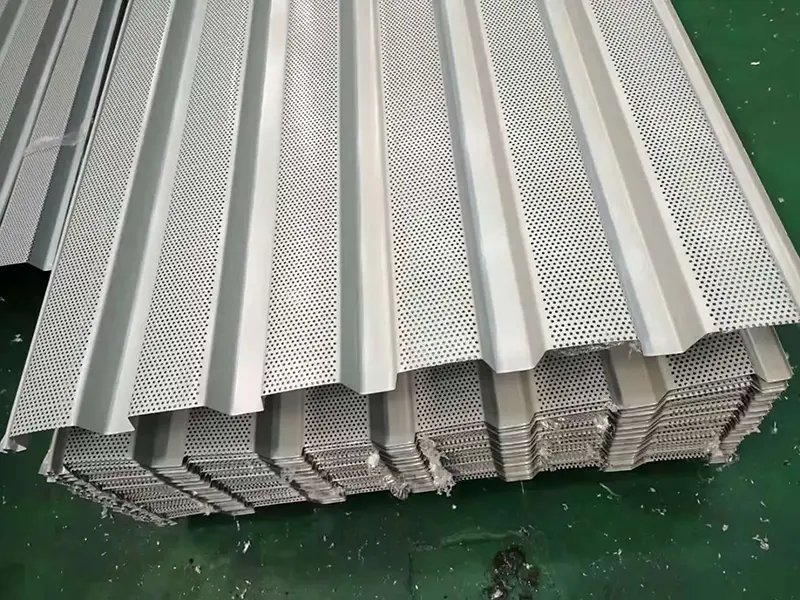

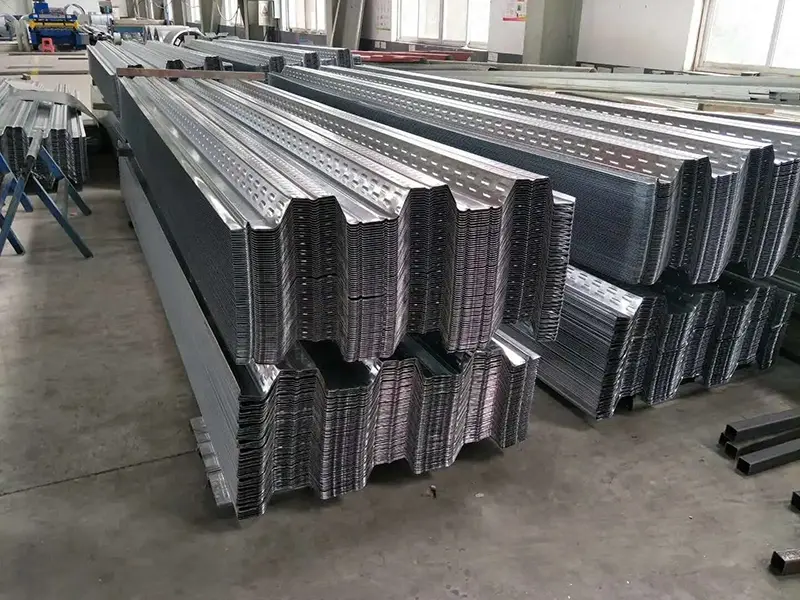

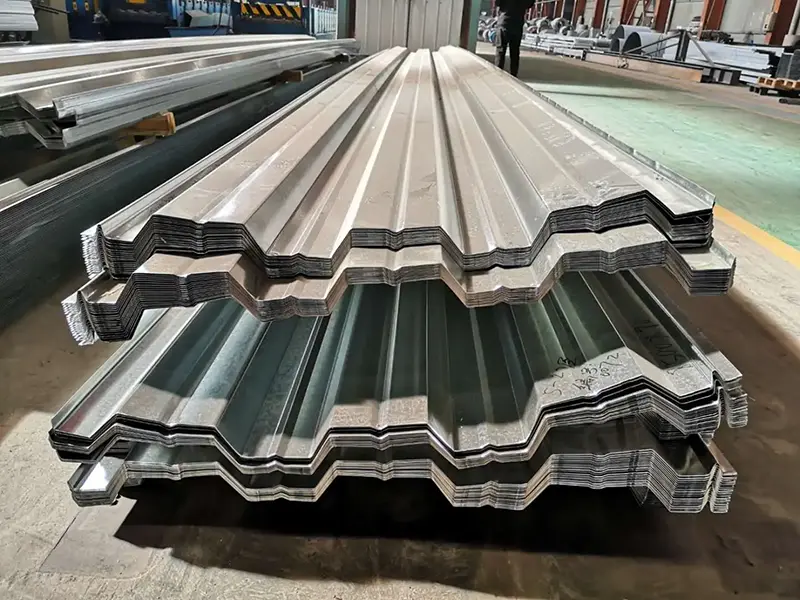

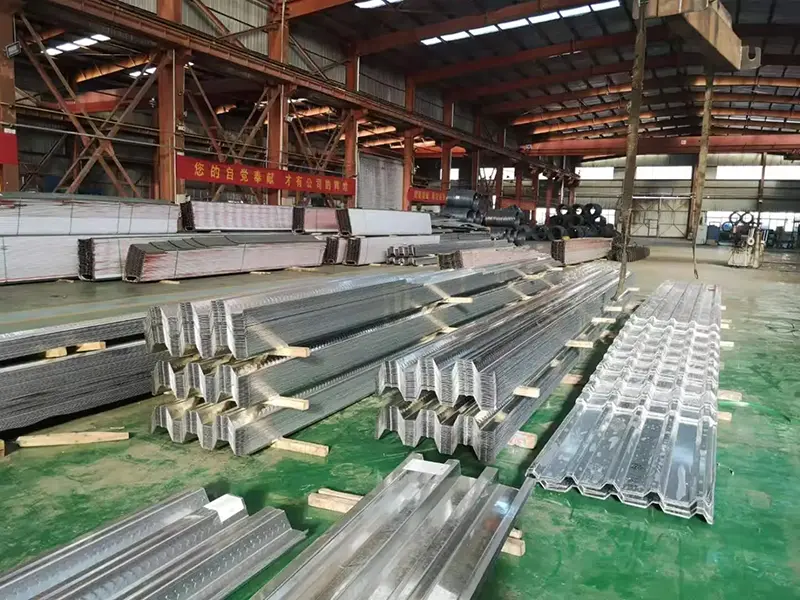

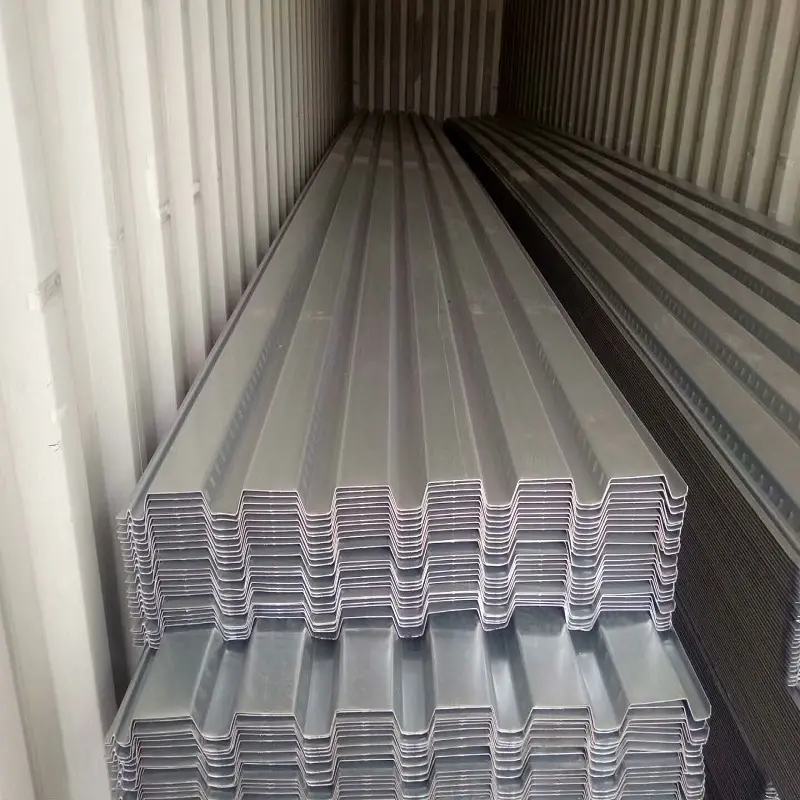

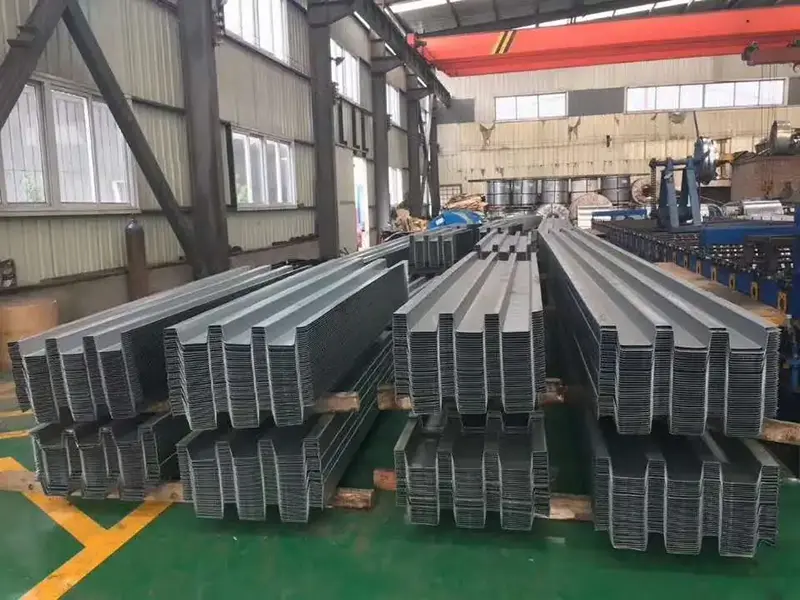

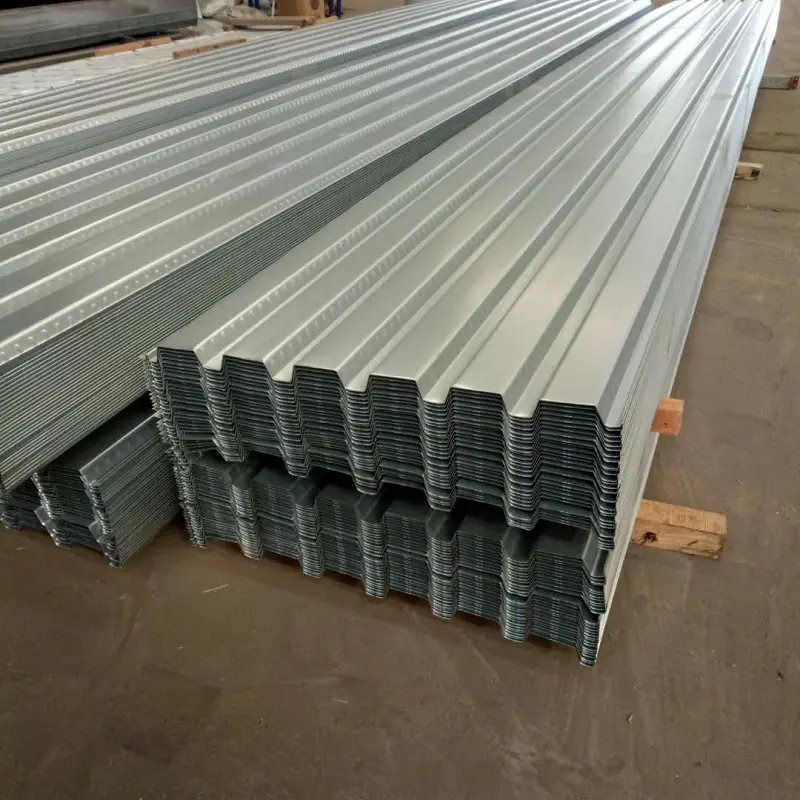

Open-Rib Floor Decking은 용융 아연도금 또는 Al-Zn 코팅 강판으로 만든 냉간 성형 골판지입니다. 개방형 V, U 또는 사다리꼴 단면이 특징이며 리브 채널 상단이 열려 있습니다. 이 설계를 통해 철근 배치, 유틸리티 라인 배치, 현장 콘크리트 타설 등이 더욱 쉬워졌습니다.
SEBNO 건축자재강철 구조물 제품군의 일부로 개방형 바닥 데크를 공급합니다. 패널은 건설 중에 영구 거푸집 역할을 하며 나중에 인장 보강재로 콘크리트 슬래브와 복합적으로 작동합니다.
모재는 Shougang, Angang, Hanang, Tanggang, Baosteel, WISCO 등 국내 주요 생산업체의 고품질 탄소 구조강 또는 저합금강입니다. 코팅 중량은 일반적으로 60~275g/m²이며 까다로운 환경에서는 최대 600g/m²까지 사용할 수 있습니다.

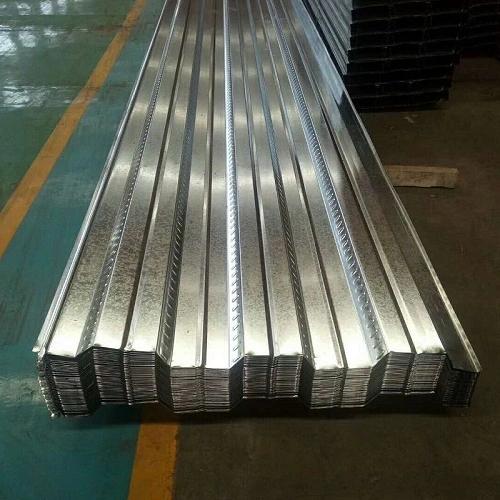

일반적인 항복 강도에는 250MPa, 280MPa, 320MPa 및 350MPa가 포함되며 최대 550MPa에 도달할 수 있습니다. 콘크리트와의 접착력을 향상시키기 위해 표면을 엠보싱 처리할 수 있으며, 이는 강철 데크와 슬래브 사이의 안정적인 복합 작용을 확립하는 데 도움이 됩니다.
시공 중에 데크는 강철 빔 위에 놓이고 완전 관통 점용접으로 끝 부분을 고정합니다. 중간 연결은 데크를 통해 강철 빔에 용접된 전단 스터드를 사용합니다. 인접한 패널은 양각 연결 지점을 연동시키는 특수 클램핑 도구로 결합됩니다.
데크는 건축 단계에서 젖은 콘크리트의 자중과 건축 하중을 지지합니다. 콘크리트가 경화된 후에는 슬래브와 함께 복합 시스템으로 작용하여 구조 계산에서 인장 보강 역할을 합니다.
오픈 프로파일 바닥 데크 시리즈는 다양한 프로파일을 포괄합니다. 아래 표에는 여러 주류 모델의 대표적인 매개변수가 나열되어 있습니다.
| 프로필 유형 | 펼친 폭(mm) | 유효폭(mm) | 공통 두께(mm) | 관성 모멘트(cm⁴/m) | 단면 계수(cm²/m) | 자재 활용률 |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8~1.5 | 106.6~214.1 | 24.46~52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8~1.2 | 60.60–83.11 | 41.26~57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8~1.2 | 제조업체에 문의 | 제조업체에 문의 | 82% |
| YX51-250-750 | 1000 | 750 | 0.6~1.2 | — | 대략. 17.9(0.8mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8~1.2 | 241.49–441.34 | 36.31~63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8~1.5 | 제조업체에 문의 | 제조업체에 문의 | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8~2.3 | 91.62–142.01 | 23.46~38.98 | 69% |
콘크리트를 타설하는 동안 데크는 자체 강도와 강성을 이용하여 건축 하중을 지지해야 합니다. 두께 1.2mm의 Q345 강철로 제작된 YX60-263-790 모델의 경우, 3경간 연속 120mm 두께 합성 슬래브의 최대 언쇼어링 경간은 2.65m입니다. 0.8mm 두께의 YX51-250-750 모델은 적용 가능한 스팬 범위가 2.5~3.0m입니다.
이 언쇼어링 기능을 사용하면 여러 층에 걸쳐 동시에 설치할 수 있어 단계별 콘크리트 타설이 가능하고 전체 건설 순서가 더 빨라집니다.
강철 데크와 콘크리트가 엠보싱과 전단 스터드를 통해 복합적으로 작용하면 하중 지지력이 크게 증가합니다. 예를 들어, Q235 강철 빔과 100mm 두께의 C30 콘크리트 슬래브가 포함된 YX60-263-790(두께 1.0mm)을 사용하는 구성의 굽힘 능력은 21.71kN·m입니다. Q345강을 대신 사용하면 용량은 29.77kN·m으로 늘어난다. 다른 콘크리트 등급, 슬래브 두께 및 강철 등급에 대한 용량 값은 이러한 매개변수를 사용하여 계산할 수 있습니다.
설치 중에는 몇 가지 절차에 주의가 필요합니다. 데크 끝은 완전 관통 점용접으로 강철 빔에 연결되어야 합니다. 중간 연결에는 데크 관통 스터드 용접이 사용됩니다. 인접한 시트는 특수 압착 펜치를 사용하여 엠보싱 지점에 연동됩니다. 곡선 영역에서는 가장자리를 매끄럽게 유지하고 아연 도금 코팅을 보존하기 위해 플라즈마 절단을 권장합니다.
원래 설계에서는 용접 간격을 305mm로 지정했지만, 사람의 통행이나 콘크리트 타설로 인한 변형을 방지하기 위해 시공 중에 이 간격을 줄일 수 있습니다. 균열을 방지하려면 설계 사양에 따라 캔틸레버 섹션에도 네거티브 모멘트 보강재를 설치해야 합니다.
1. 영구 거푸집 공사.데크는 전통적인 목재 거푸집을 대체하므로 설치, 제거 또는 버팀목이 필요하지 않습니다. 이로 인해 건설 일정이 가속화됩니다.
2. 고강도 경량.강철 소비량은 0.8mm 두께의 시트에 대해 약 9~10kg/m²이며 최적 범위는 2.5~3.5m입니다. 데크는 합성 바닥 시스템에서 인장 보강 역할도 합니다.
3. 효율적인 순차적 구성.패널은 동시에 여러 층에 걸쳐 놓을 수 있으며, 콘크리트는 단계적으로 타설할 수 있습니다. 이로 인해 전체 프로젝트 일정이 크게 단축됩니다.
4. 편리한 유틸리티 라우팅.오픈 리브 프로파일을 사용하면 보조 슬로팅이나 채널링 없이 도관 및 배선을 직접 설치할 수 있습니다.
5. 내식성 및 재활용성.아연 도금 코팅은 건설 및 서비스 단계 모두에서 녹 방지 기능을 제공합니다. 강철 소재는 수명이 끝나면 완전히 재활용 가능합니다.
범위 및 부하 요구 사항의 경우:언쇼어 경간 테이블과 합성 슬래브 하중 계산을 기반으로 프로파일과 두께를 선택합니다. 하중이 더 크거나 스팬이 길수록 더 두꺼운 패널이나 더 높은 강철 등급이 필요할 수 있습니다.
유틸리티 라우팅의 경우:개방형 리브를 사용하면 도관과 배선을 쉽게 연결할 수 있지만 충돌을 피하기 위해 레이아웃은 보강재 배치와 조화를 이루어야 합니다.
곡선 또는 불규칙한 영역의 경우:가장자리 품질과 아연 도금 코팅 무결성을 유지하려면 전단보다 플라즈마 절단이 선호됩니다.
용접 중:스폿 용접 및 전단 스터드에 대해 지정된 용접 간격을 따르십시오. 시공 중 변형을 방지하기 위해 일시적으로 더 조밀한 간격을 사용할 수 있지만 최종 연결 시 구조 설계를 준수해야 합니다.
1.다층 및 고층 철골 구조물용 복합 바닥 시스템입니다.
2.산업플랜트 및 물류창고의 바닥구조물.
3.상업 단지 및 주차 구조물을 포함한 대규모 바닥재 프로젝트.
4.신속한 시공과 단계별 워크플로가 필요한 철골 구조물 프로젝트입니다.
폐쇄형 데크는 일반적으로 리브가 완전히 둘러싸여 있고 콘크리트가 강철을 더 완벽하게 둘러싸기 때문에 더 나은 내화성을 제공합니다. 개방형 데크에는 프로젝트의 화재 등급에 따라 추가 방화 조치가 필요할 수 있습니다. 각 프로필 유형에 대해 화재 테스트를 검토해야 합니다.
예, 많은 개방형 모델은 지정된 범위 제한 내에서 언쇼어링 설치용으로 설계되었습니다. 예를 들어, 1.2mm Q345 강철이 포함된 YX60-263-790은 3경간 연속 120mm 슬래브의 경우 언쇼어에서 최대 2.65m까지 확장할 수 있습니다. 항상 제조업체의 스팬 테이블과 프로젝트의 구조 계산을 참조하십시오.
두 코팅 모두 부식 방지 기능을 제공하지만 Al-Zn 코팅은 일반적으로 고온 및 특정 부식 환경에서 더 나은 저항성을 제공합니다. 선택은 프로젝트 환경과 서비스 수명 요구 사항에 따라 달라집니다. Al-Zn 코팅은 종종 해안 또는 산업 환경에 지정됩니다.
열린 리브는 콘크리트가 경화된 후 도관과 와이어를 연결할 공간을 제공합니다. 이렇게 하면 슬래브에서 채널을 절단할 필요가 없습니다. 그러나 철근과의 간섭을 피하기 위해 콘크리트 타설 전에 유틸리티 레이아웃을 계획해야 합니다.
프로파일 강판에 대한 기본 표준은 GB/T 12755-2008입니다. 구조 설계는 일반적으로 GB 55004-2021 및 국가 표준 아틀라스 05SG522를 따릅니다. 요청 시 재료 인증서 및 부하 테스트 보고서가 제공될 수 있습니다.
Tianjin SENBO Building Materials Technology Co., Ltd.는 개방형 바닥 데크, 내력 바닥 데크, 복합 바닥 데크 및 기타 금속 봉투 제품의 제조업체입니다. 당사의 생산기지는 중국 천진시 징하이경제개발구에 위치하고 있으며 자동화된 생산라인과 4단계 품질검사 공정을 갖추고 있습니다. 당사 공장, 인증, 테스트 기능 및 프로젝트 참조에 대한 자세한 내용을 보려면 당사를 방문하십시오.회사 소개페이지 또는엔지니어링 팀에 문의하세요.
