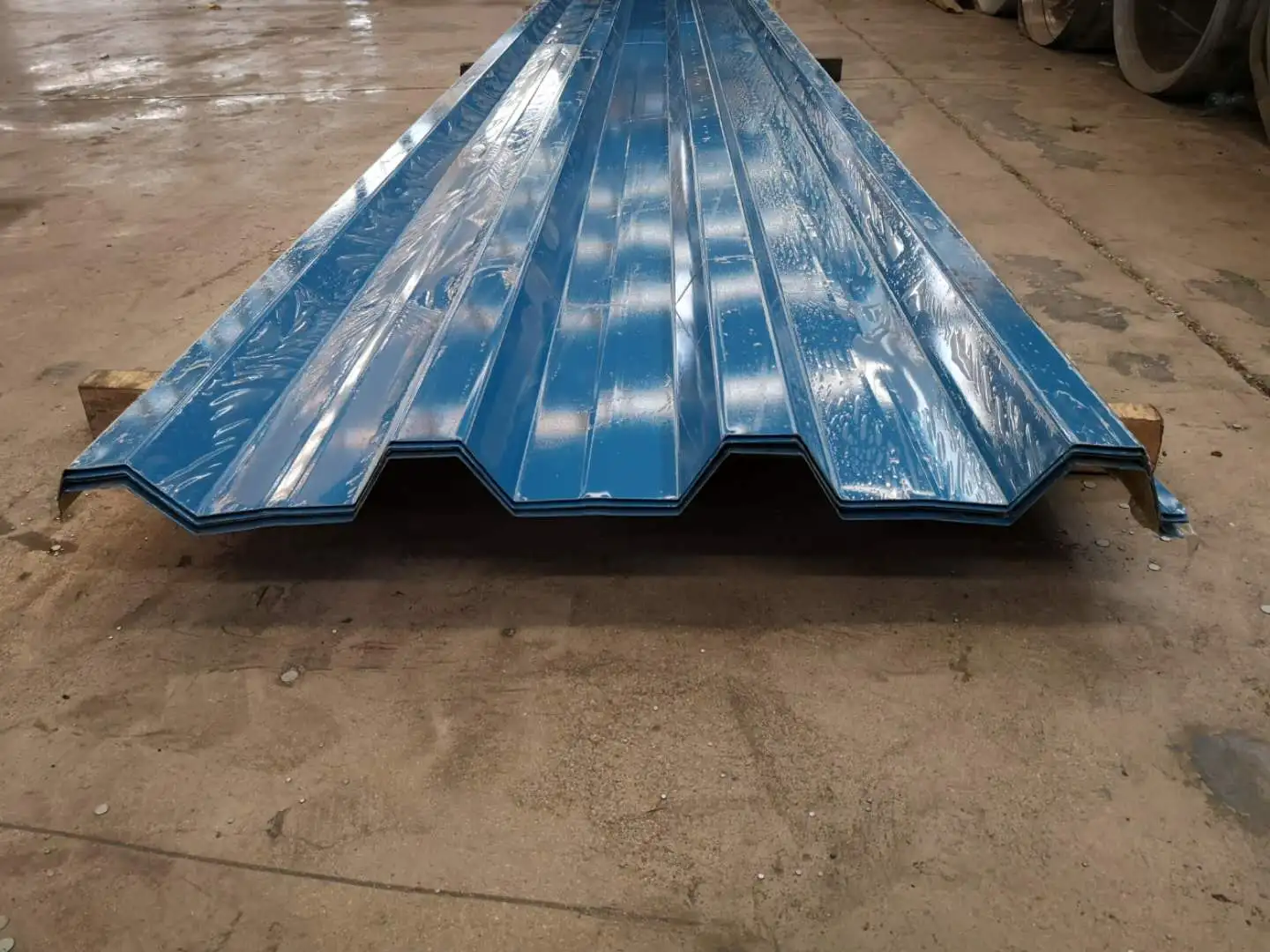

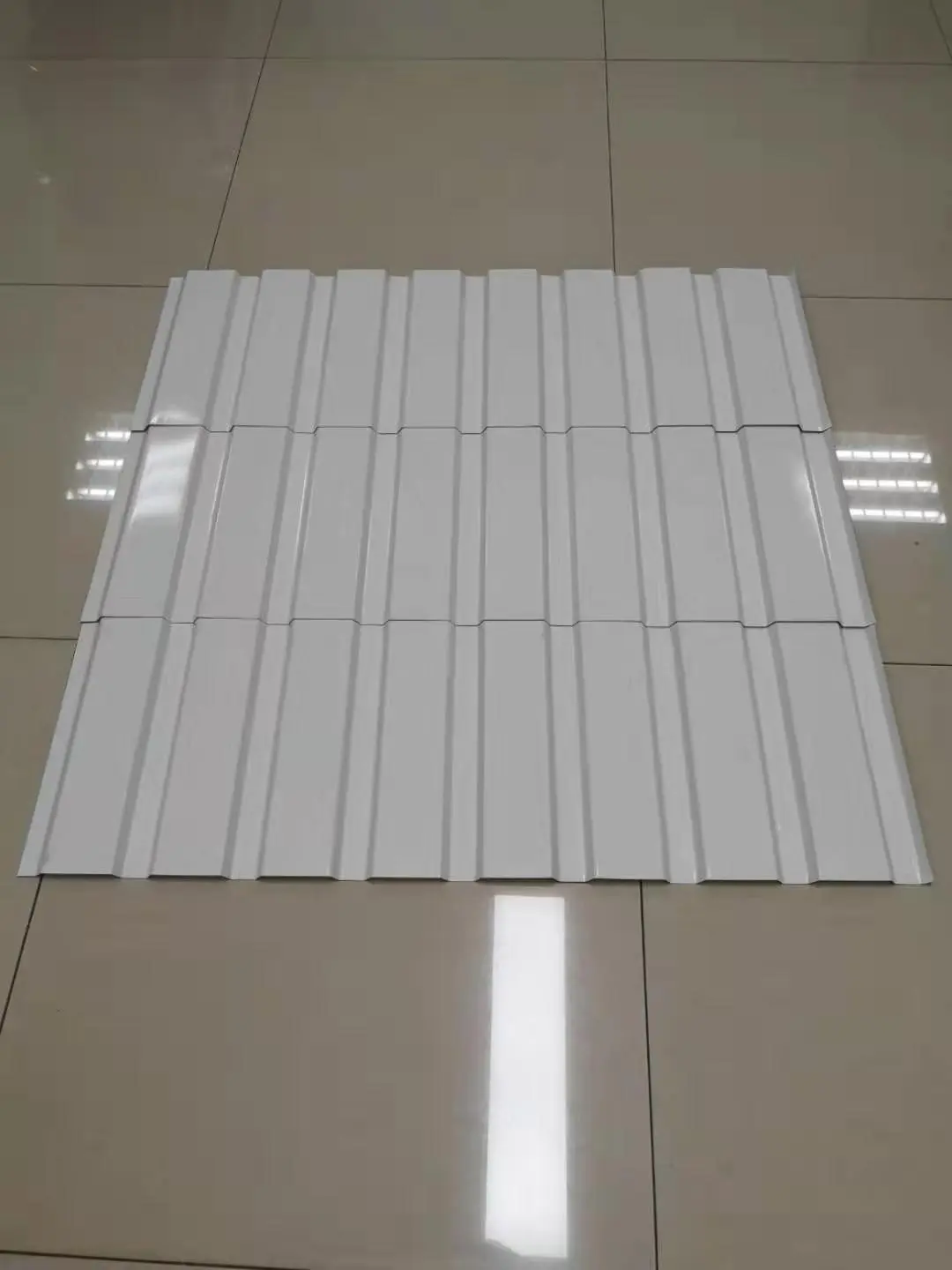

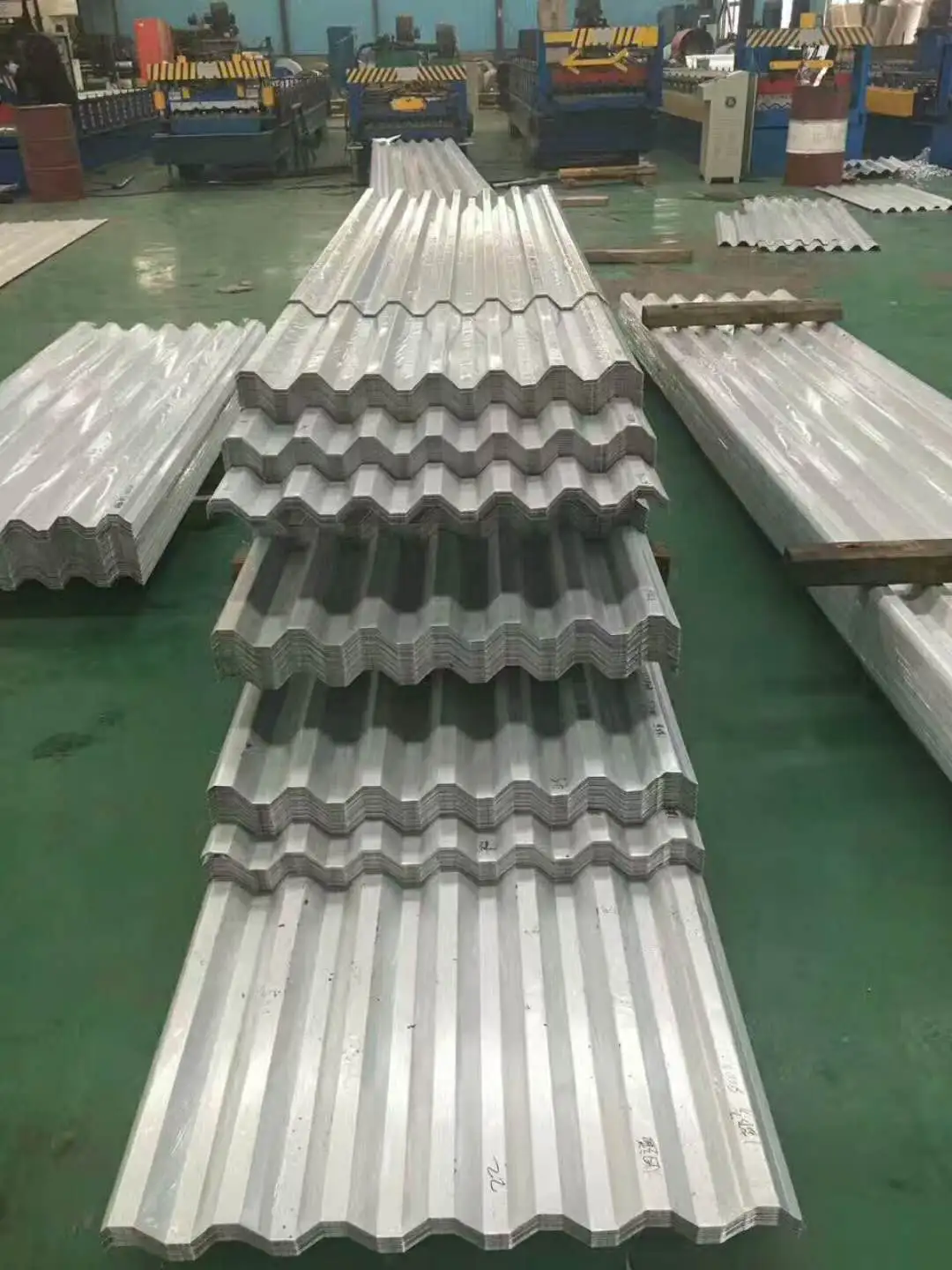

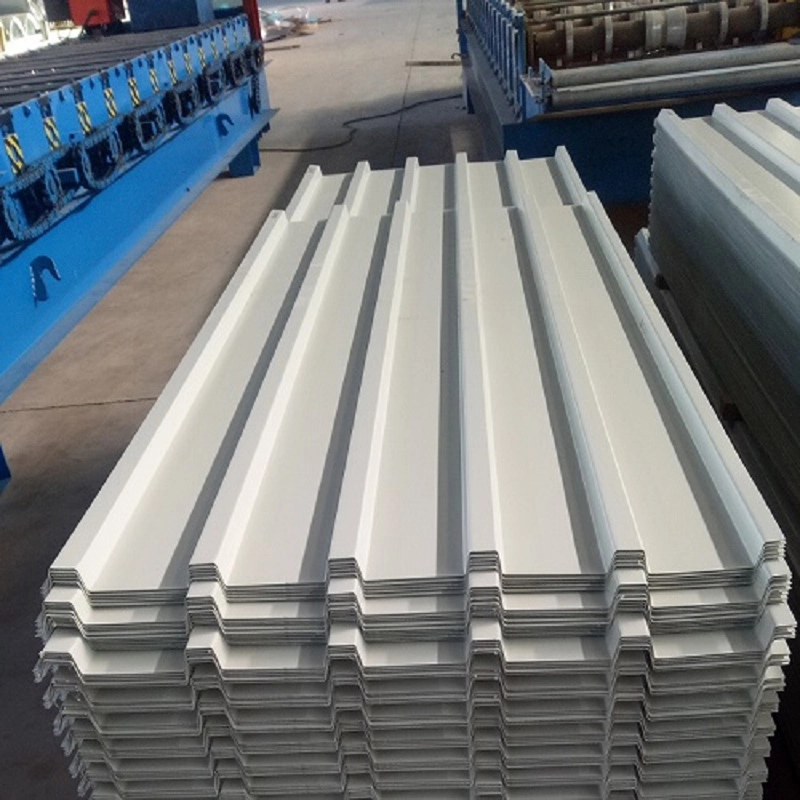

컬러 코팅 프로파일 강판

컬러 코팅 프로파일 강판은 컬러 코팅 강철 코일을 골판지 프로파일로 냉간 압연 성형하여 생산됩니다. 이는 산업용 건물, 창고 및 대형 강철 구조물의 지붕, 벽 클래딩 및 내부 또는 외부 장식으로 사용됩니다. 각 시트는 기계적 강도를 제공하는 강철 기판, 부식 장벽 역할을 하는 금속 코팅, 내후성과 외관을 제공하는 유기 코팅으로 구성됩니다. SENBO는 프로파일 형상, 코팅 두께 및 모재 등급에 대한 자체 점검을 통해 이러한 프로파일에 대해 여러 롤 성형 라인을 운영합니다.

기본 재료 및 코팅

원자재는 냉간 압연 또는 열간 압연 강철 스트립이며 일반적으로 폭 1000mm 시리즈로 공급됩니다. 항복 강도 등급에는 250MPa, 280MPa, 320MPa, 350MPa 및 550MPa가 포함됩니다. 코팅 구조는 GB/T 12754를 준수합니다. 일반적인 구성은 전면에 2겹의 탑코트와 뒷면에 1겹의 탑코트를 사용합니다. 폴리에스테르(PE) 또는 탄화불소(PVDF) 코팅은 필요한 내후성에 따라 선택됩니다. 특정 코팅 유형은 주문 시 확정됩니다.

제품 사양

일반적인 두께 범위는 0.4mm에서 1.6mm입니다. 지붕 및 벽 클래딩은 일반적으로 최소 0.5mm ~ 0.6mm를 사용하는 반면, 중요한 건물 외부는 0.6mm 이상이어야 합니다. 하중을 견디는 바닥 데크에는 최대 2mm 또는 3mm의 두께가 필요할 수 있습니다. 주름 높이는 10mm에서 200mm까지 다양합니다. 보강되지 않은 단면의 경우 높이 대 두께 비율을 200 미만으로 유지하는 것이 좋습니다. 유효 너비는 프로파일에 따라 다릅니다. 널리 사용되는 프로파일에는 YX35-125-750(리브 높이 35mm, 유효 너비 750mm), Jiaochi 760(YX51-380-760) 및 Jiaochi 820이 포함됩니다.

기술 사양

성능 검증

1. 경량 및 고강도

프로파일 컬러 강판의 무게는 6kg/m²에서 10kg/m² 사이이며 이는 기존 콘크리트 또는 석조 클래딩보다 훨씬 낮습니다. 항복 강도 범위는 250MPa ~ 550MPa이며 우수한 다이어프램 강성과 하중 용량을 제공합니다. Huangshi Daye 특수강 주 작업장에서는 모재 두께가 0.8mm인 YX114-333-666 프로파일 지붕 시트를 BC 경간만 13,200m²의 면적에 설치하여 대형 산업용 지붕에 대한 적합성을 확인했습니다.

2. 시공 효율성

이 제품은 공장 사전 제작과 현장 롤 성형을 모두 지원합니다. Anhui Chaolong Optoelectronics 공장 프로젝트에서는 차량 장착형 롤 성형 기계가 현장에서 시트를 생산하여 즉각적인 설치가 가능하고 운송 손상을 방지했습니다. 위치 지정을 지원하는 굴절식 붐 리프트는 설치 효율성을 70% 높이고 높은 고도에서 수작업을 60% 줄입니다. 이 프로젝트는 76,000m² 이상을 다루었습니다. 중국 북서부 최대 경간 관형 트러스 구조물인 란저우(Lanzhou)의 Yugang Material Yard에 있는 밀폐형 저장 창고의 경우 지붕 패널은 유색 프로파일 마감 처리된 0.6mm 두께의 고강도 용융 아연 도금 강철을 사용했습니다. 긴 경간을 설치하면 지붕이 겹치는 횟수가 줄어듭니다.

3. 내후성 및 부식 방지

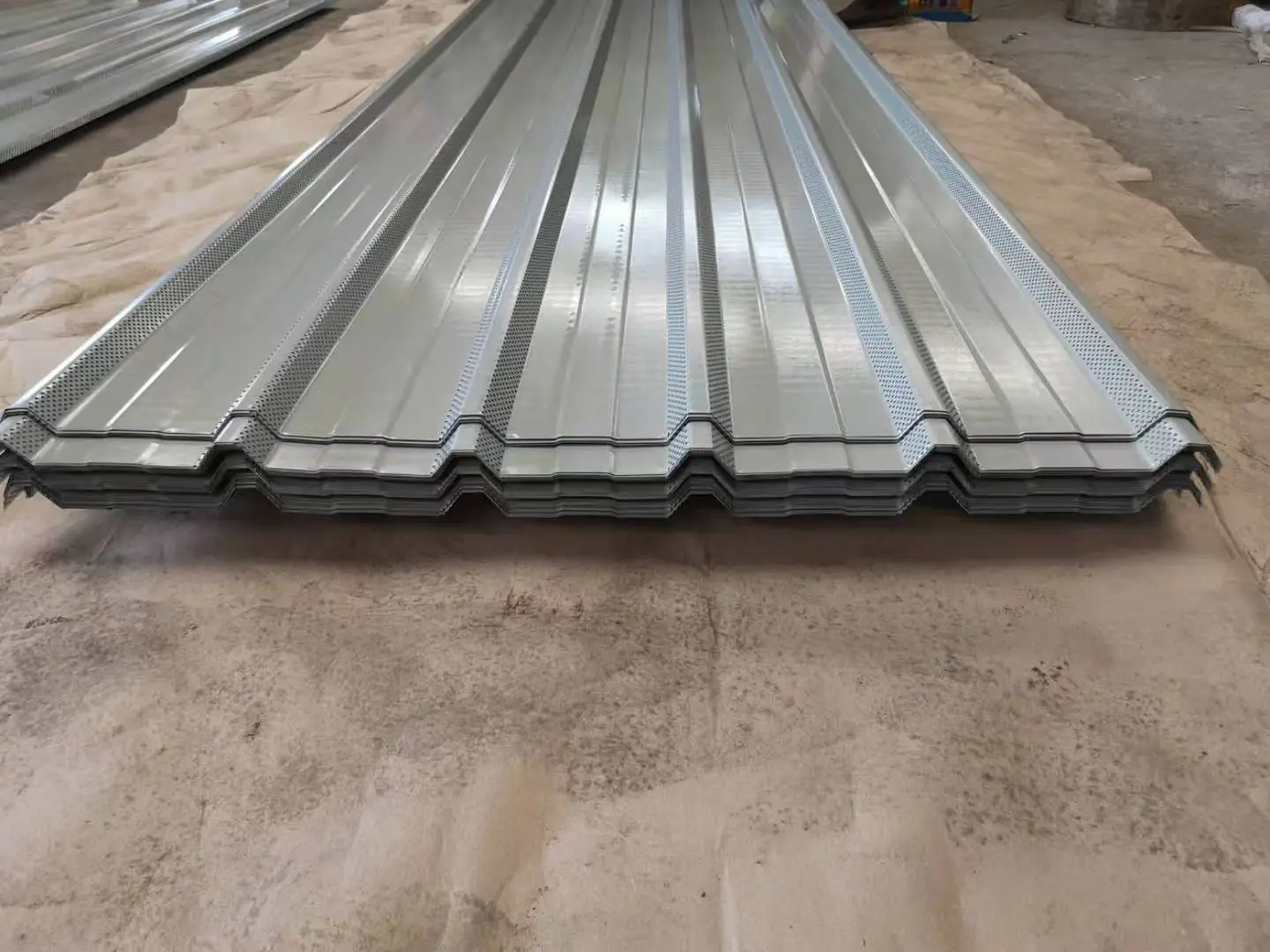

외부 코팅은 자가 세척 특성과 장기적인 내후성을 제공합니다. 부식성 환경에 맞게 코팅 시스템을 조정할 수 있습니다. 용융 아연 도금 기판의 경우 별도로 지정하지 않는 한 면당 최소 90g/m²의 양면 코팅 중량이 표준입니다. 알루미늄-아연 합금 기판의 경우 최소값은 면당 50g/m²입니다. 합성 지붕의 바닥 시트가 천공된 흡음 패널로 기능하는 경우 구멍 크기와 간격은 음향 설계에 따라 결정되어야 합니다.

4. 구조적 안전 및 표준

GB/T 12755-2008은 프로파일 강판에 대한 재료 선택, 프로파일 구성, 기술 요구 사항, 치수 공차 및 품질 검사를 지정합니다. 눈에 띄는 색상 변화를 방지하려면 동일한 생산 배치에서 단일 지붕 또는 벽 프로젝트의 모든 시트를 주문하는 것이 좋습니다.

제품특성

• 조정 가능한 강도 및 프로필:250 MPa ~ 550 MPa의 항복 강도와 10 mm ~ 200 mm의 리브 높이 덕분에 시트는 다양한 범위 및 하중 조건과 일치할 수 있습니다.
• 낮은 중량:6kg/m²~10kg/m²의 시트는 더 무거운 클래딩 재료에 비해 구조적 하중과 기초 비용을 줄여줍니다.
• 현장 성형 옵션:차량 탑재형 롤 성형 기계는 건설 현장에서 시트를 생산할 수 있어 운송 손상을 최소화하고 즉시 설치가 가능합니다.
• 코팅 유연성:PE 및 PVDF 시스템은 환경에 맞춰 코팅 중량을 조정하여 비용과 실외 내구성 사이에서 다양한 균형을 제공합니다.
• 넓은 프로필 범위:YX35-125-750 및 Jiaochi 760과 같은 일반적인 프로파일은 다양한 건축 및 구조적 요구 사항을 충족합니다.

일반적인 애플리케이션

• 산업 플랜트 및 물류 창고용 지붕 및 벽 클래딩.
• 공항 터미널, 경기장, 전시 센터 등 대규모 공공 건물.
• GB/T 12755-2008에 따른 프로파일 강판이 필요한 철골 구조 건물입니다.
• 최소 두께 0.8mm의 용융 아연 도금 강철이 권장되는 복합 바닥 데크입니다.

설치 및 취급 지침

• 시트 설치를 시작하기 전에 지지 도리의 정렬 여부를 검사하십시오.
• 갈비뼈의 뒤틀림을 방지하기 위해 넓은 슬링으로 묶음을 들어 올리십시오.
• 코팅을 손상시키지 않고 깨끗한 가장자리를 생성하는 가위 또는 니블러로 시트를 자릅니다.
• 갈바닉 부식을 방지하려면 코팅 시스템과 일치하는 와셔가 있는 패스너를 사용하십시오.
• 끝 랩과 측면 랩에서 지정된 중첩 및 밀봉 세부 사항을 따르십시오.
• 곡선형 응용 분야의 경우 성형하기 전에 공급업체에 최소 굽힘 반경을 확인하십시오.

일반적인 질문

지붕에 적합한 리브 높이와 프로파일을 어떻게 선택합니까?

리브 높이는 굽힘 강성과 스패닝 성능에 영향을 미칩니다. 짧은 스팬의 경우 35mm와 같은 낮은 리브이면 충분할 수 있습니다. 더 긴 스팬이나 더 높은 하중의 경우 51mm 이상과 같은 더 깊은 프로파일이 필요합니다. 프로파일은 외관만 고려하지 않고 스팬 테이블과 설계 계산을 기준으로 선택해야 합니다.

프로파일 컬러강판의 최소 지붕 경사는 얼마입니까?

끝이 겹치지 않는 연속 길이 시트의 경우 일반적으로 2%~5%의 경사가 사용됩니다. 경사가 낮을수록 물이 고일 위험이 높아져 코팅 수명이 단축될 수 있습니다. 국지적 강우강도와 배수설계도 고려해야 한다.

이 시트를 곡선 지붕에 사용할 수 있나요?

예, 많은 프로파일을 롤 성형이나 프레스 제동을 통해 큰 반경으로 구부릴 수 있습니다. 최소 반경은 시트 두께, 리브 형상 및 코팅 유형에 따라 다릅니다. 제조업체와 조기에 조율하는 것이 좋습니다.

해안 지역이나 산업 지역에는 어떤 코팅 중량이 권장됩니까?

해안 또는 부식성 산업 환경의 경우 측면당 최소 50g/m²의 Al-Zn 코팅 기판이 선호되며 PVDF 탑코트가 지정되는 경우가 많습니다. 매우 공격적인 조건에서는 더 높은 코팅 중량이나 추가 보호 조치가 필요할 수 있습니다.

품질 관리 및 문서화

공급업체는 기본 강철 및 코팅 두께 기록에 대한 밀 테스트 인증서를 제공해야 합니다. 프로파일 치수 및 표면 상태는 생산 중 및 배송 전에 확인됩니다. 특정 풍력 상승 또는 구조적 성능이 필요한 프로젝트의 경우 요청 시 테스트 보고서 또는 계산이 제공될 수 있습니다.

선택 고려 사항

• 시트 두께 및 프로파일을 선택하기 전에 설계 풍하중 및 스팬 요구 사항을 확인하십시오.
• 프로젝트의 환경 노출 및 서비스 수명 기대치를 기준으로 코팅 시스템을 선택하십시오.
• 색상 일관성을 보장하려면 동일한 생산 배치에서 단일 입면 또는 지붕 평면에 대한 모든 시트를 주문하십시오.
• 운송이나 긴 시트 길이가 문제가 되는 경우 현장 롤 성형 사용에 대해 논의하십시오.
