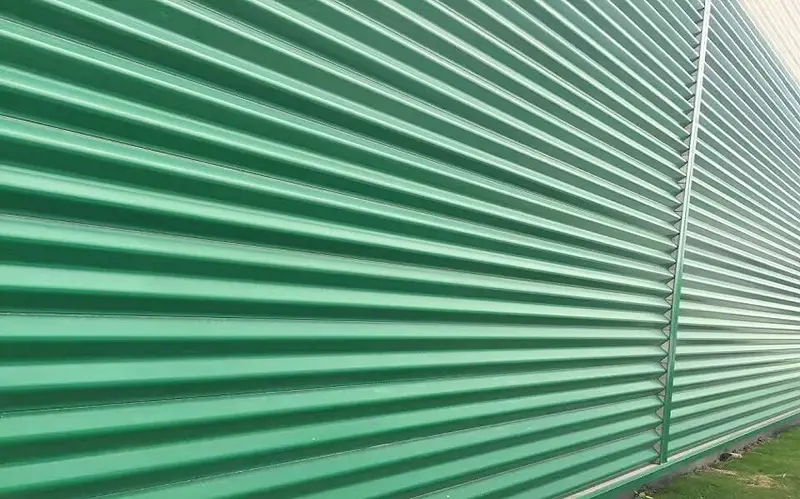

은폐 패스너 컬러 코팅 강철 패널

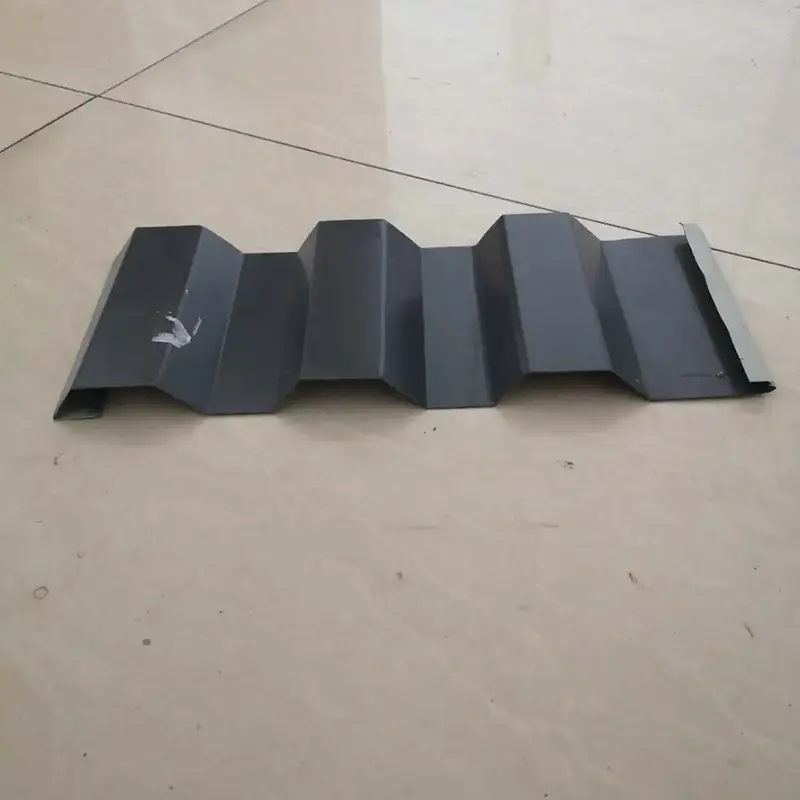

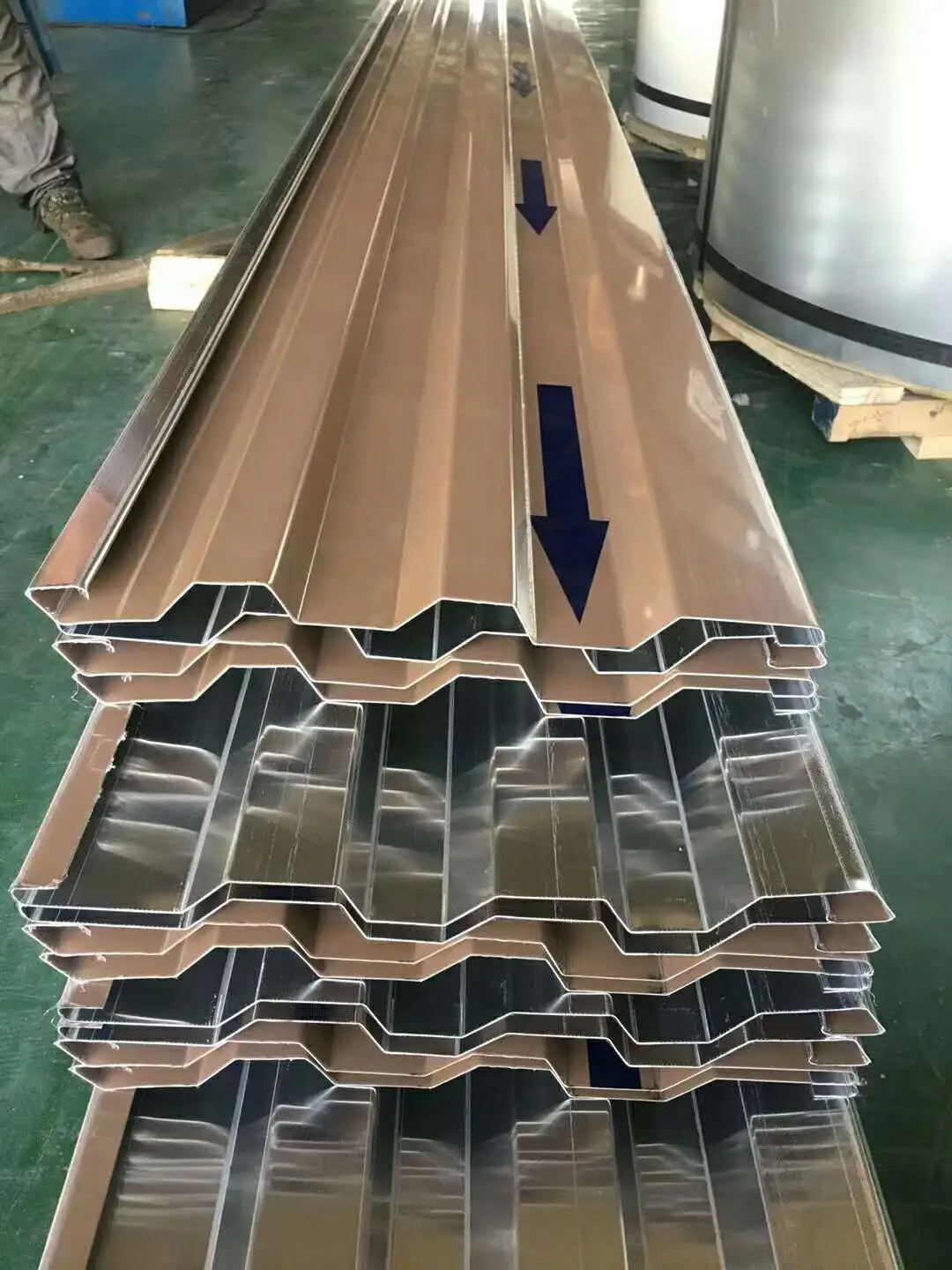

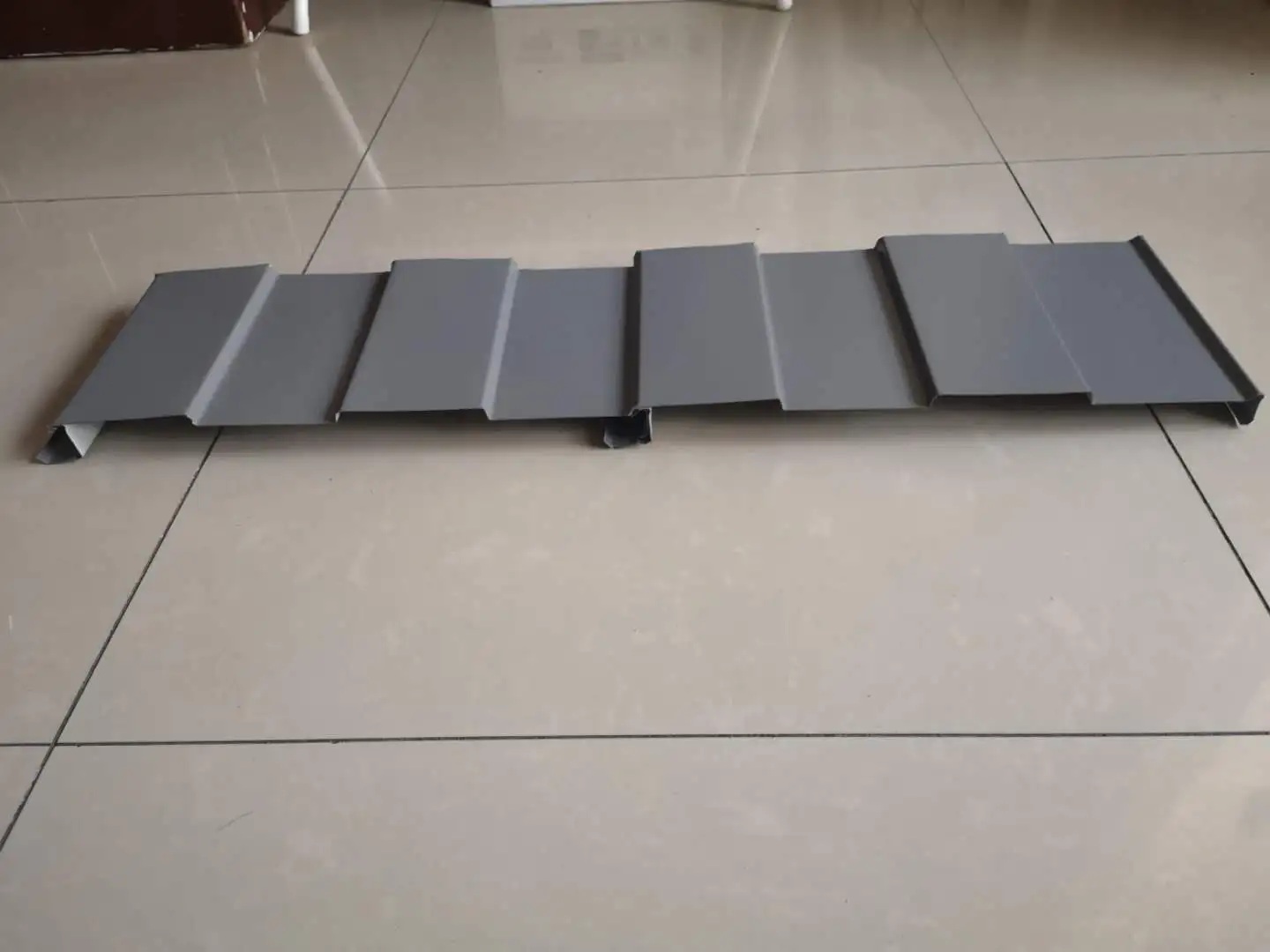

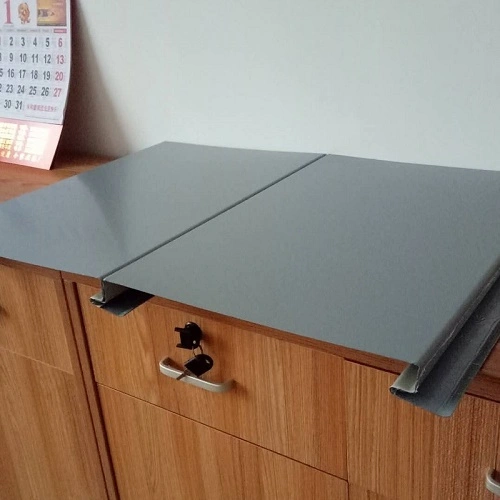

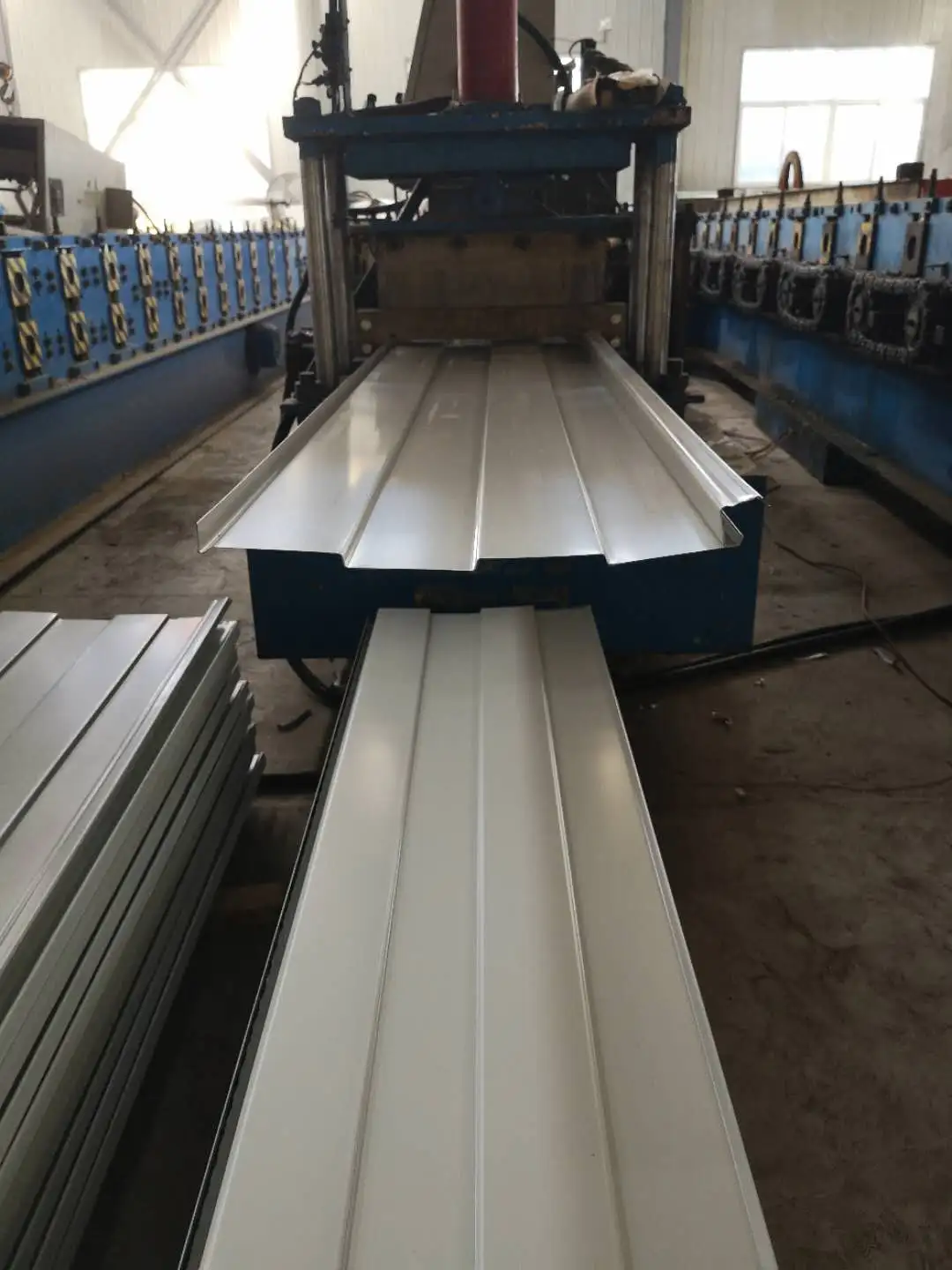

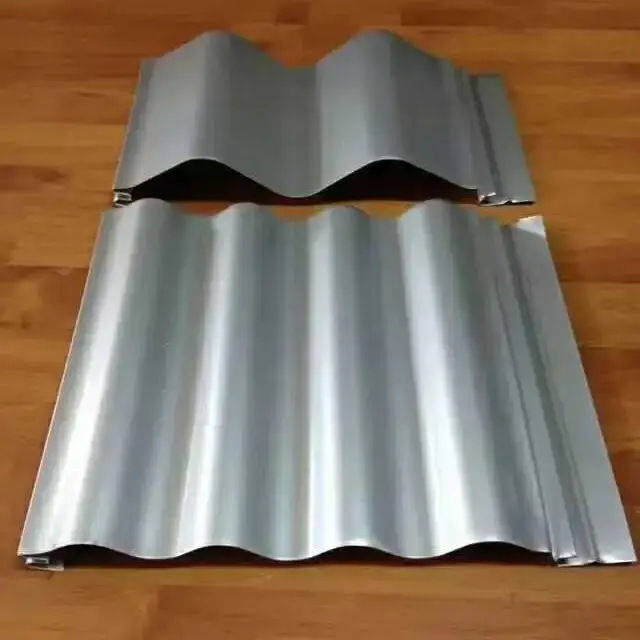

숨겨진 패스너 또는 숨겨진 클립 지붕 패널이라고도 하는 숨겨진 패스너 컬러 코팅 강철 패널은 컬러 코팅 강철로 롤 성형된 프로파일 시트입니다. 노출된 나사 대신 아연 도금 또는 알루미늄 합금 브래킷을 사용하여 지붕 도리에 고정됩니다. 연결 순서에는 숨겨진 브래킷을 도리에 고정하고, 패널의 암형 리브를 브래킷의 중앙 리브와 결합한 다음, 솔기 기계로 이음매를 잠가서 인접한 패널 사이에 단단한 접합부를 만드는 작업이 포함됩니다. SENBO는 전용 롤 성형 라인에서 이러한 프로파일을 생산하고 생산 중에 리브 높이, 유효 너비 및 잠금 깊이와 같은 주요 치수를 확인합니다.

표준 컬러 코팅 강철 지붕과의 주요 차이점은 고정 방법에 있습니다. 기존 패널은 패널 표면을 통과하는 셀프 태핑 나사로 고정되므로 각 나사 구멍에 실런트가 필요합니다. 숨겨진 패스너 패널은 대신 인터로킹 브래킷을 사용하므로 표면이 관통되지 않습니다. 이 접근 방식은 방수 기능을 향상시키고 패스너 지점의 장기적인 부식 위험을 줄이며 지붕을 더욱 깔끔하게 보이게 합니다.

일반적인 프로필 유형

기술 사양

성능 검증

1. 방수거동

숨겨진 패스너 색상 코팅 강철 패널 표면에는 패스너 관통부가 없기 때문에 시스템은 노출된 패스너 지붕에서 발견되는 일반적인 누출 경로를 방지합니다. 기존 시스템에서는 나사 구멍의 실런트가 시간이 지남에 따라 노화되고 균열되어 물이 유입될 수 있습니다. 리브 높이가 71mm이고 리브 간격이 380mm인 Jiaochi 760 프로파일은 빗물이 계곡에서 처마까지 빠르게 이동하는 데 도움이 됩니다. 솔기가 시밍 기계로 닫히면 측면 인터록이 물 유입을 지속적으로 차단합니다. 표면에 구멍이 없으면 패스너에서 시작되는 부식 가능성도 줄어듭니다.

2. 바람 저항

패널을 도리에 고정하는 브래킷은 들림 현상을 방지하도록 설계되었습니다. 심천 바오안 국제공항의 5MW 컬러 강철 지붕 태양광 발전 프로젝트에서 현장 풍압은 0.75kN/m²에 도달했습니다. 숨겨진 클립에 대한 풀아웃 테스트에서 200kg의 풀아웃 강도가 기록되었으며 이는 안전 요구 사항을 충족했습니다. YX41-250-750 숨겨진 클립 패널은 항복 강도가 550MPa 이상이고 잠금 깊이가 5.2mm 이상인 강철을 사용합니다. 각 맞물림 리브는 고정 클립으로 고정되어 있어 바람과 눈 하중을 처리하는 지붕의 능력이 향상됩니다.

3. 열적 움직임 보상

고정 클립을 사용하면 온도 변화에 따라 금속이 팽창 및 수축함에 따라 지붕 패널이 경사면을 따라 미끄러질 수 있습니다. 이 이동 중에 패널은 클립과 맞물린 상태를 유지하므로 지붕과 구조물 사이의 연결이 안정적으로 유지됩니다. 이를 통해 가로 겹침 없이 100미터 이상의 연속 패널 길이가 가능하며 이는 넓은 경간 지붕에 유용합니다.

4. 설치 효율성

이 시스템은 현장에서 연동되는 공장에서 조립식으로 만들어진 패널을 사용합니다. CC-750과 같은 일부 숨겨진 클립 프로파일에는 전문적인 시밍 기계가 필요하지 않으므로 노동력을 줄이고 설치 시간을 단축할 수 있습니다. 코일 스톡을 작업 현장에서 원하는 길이로 절단할 수 있으므로 단일 패널의 길이가 100m를 초과하고 끝 랩 수를 최소화할 수 있습니다. 이 접근법은 또한 가로 접합부에서 누출 위험을 낮춥니다.

디자인 특징

• 관통부가 없는 표면:숨겨진 브래킷 연결은 지붕 표면에서 나사 구멍을 제거하여 패스너의 누출 및 부식 가능성을 낮춥니다.
• 안정적인 클립 결합:잠금 깊이는 5.2mm를 초과하고 인발 저항은 200kg에 달하여 바람이 들어올 때 안정적인 고정을 제공합니다.
• 열 이동 조절:슬라이딩 클립을 사용하면 패널이 경사면을 따라 확장 및 축소되어 시간이 지남에 따라 지붕 손상을 일으킬 수 있는 응력을 줄일 수 있습니다.
• 긴 패널 기능:최대 100미터의 단일 길이는 가로 겹침을 줄이고 물 관리를 단순화합니다.
• 프로필 다양성:YX51-380-760 및 YX50-410-820과 같은 옵션은 다양한 범위 및 부하 요구 사항을 충족합니다.

일반적인 애플리케이션

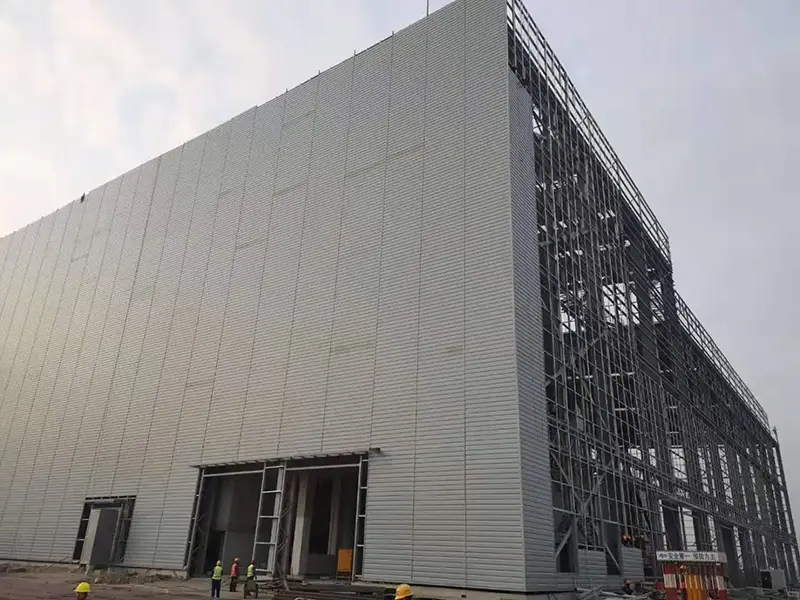

• 대규모 철골 구조 산업용 건물을 위한 지붕 시스템입니다.
• 공항 터미널, 스포츠 경기장, 전시 센터 등 공공 시설.
• 발전소, 석유화학 시설 등 방수가 엄격한 산업용 건물입니다.
• 지붕 신뢰성이 최우선인 물류 센터 및 창고.
• 기존 지붕 시스템을 교체해야 하는 개조 프로젝트.

현장 추천

• 패널 설치를 시작하기 전에 도리 간격과 정렬을 확인하십시오.
• 갈비뼈가 움푹 들어가거나 코팅이 긁히는 것을 방지하려면 부드러운 슬링이 달린 리프팅 장비를 사용하십시오.
• 클립 및 접합 패널 연결에 대해서는 제조업체의 순서를 따르십시오.
• 다음 패널로 진행하기 전에 솔기 연결 후 솔기 견고성을 확인하고 클립 맞물림을 검사하십시오.
• 긴 패널의 경우 고정된 지점에서 열 이동이 제한되지 않도록 설치 순서를 계획하십시오.

일반적인 질문

은폐형 패스너 지붕은 솔기 부분에 실런트를 바르지 않고 어떻게 빗물을 처리합니까?

측면 인터록은 시밍 머신을 사용하여 기계적으로 형성됩니다. 결과적으로 조인트는 정상적인 조건에서 물 유입을 방지할 수 있을 만큼 단단합니다. 적절한 지붕 경사와 배수 설계는 또한 이음새에서 물을 빠르게 이동시키는 데 도움이 됩니다.

곡선 지붕에 숨겨진 패스너 패널을 사용할 수 있습니까?

대부분의 숨겨진 패스너 프로파일은 직선형 또는 매우 큰 반경의 지붕용으로 사용됩니다. 최소 곡률 반경은 패널 프로파일과 재료 두께에 따라 다릅니다. 곡선형 애플리케이션의 경우 주문하기 전에 제조업체에 확인하세요.

노출된 패스너가 없는 패널의 이점은 무엇입니까?

노출된 패스너의 경우 각 나사 구멍에 밀봉제가 필요합니다. 시간이 지남에 따라 실란트의 품질이 저하되어 누출 경로가 생길 수 있습니다. 숨겨진 패스너는 이러한 유지 관리 지점을 제거하고 나사 구멍 주변의 물 유입 및 부식 위험을 줄입니다.

특정 프로젝트에 대한 바람 상승 저항은 어떻게 확인됩니까?

클립에 대한 풀아웃 테스트는 현장이나 실험실에서 수행할 수 있습니다. 측정된 값은 건물 위치에 대한 설계 바람 들어올림 하중과 비교되어야 합니다. 공급업체는 테스트 데이터를 제공하거나 프로젝트별 검증을 지원할 수 있습니다.

검사 및 문서화

선적 전에 패널의 형상, 잠금 깊이, 표면 코팅 상태 및 치수 정확도를 확인합니다. 필요한 경우 클립 인발 강도에 대한 보고서와 함께 기본 강철에 대한 밀 인증서가 제공되어야 합니다. 설치하는 동안 솔기 맞물림 및 클립 정렬에 대한 즉석 점검을 통해 일관된 품질을 보장할 수 있습니다.

주문 전 평가 요소

• 설계 풍하중을 결정하고 선택한 프로파일과 클립 시스템이 요구 사항을 충족할 수 있는지 확인합니다.
• 선택한 패널 프로파일 및 배수 레이아웃에 지붕 경사가 충분한지 확인합니다.
• 긴 연속 패널을 계획하는 경우 구조가 처마와 용마루의 열 움직임을 수용할 수 있는지 확인하십시오.
• 개조 프로젝트의 경우 기존 도리 상태와 간격을 검사하여 호환성을 확인합니다.
