골판지 루핑 시트

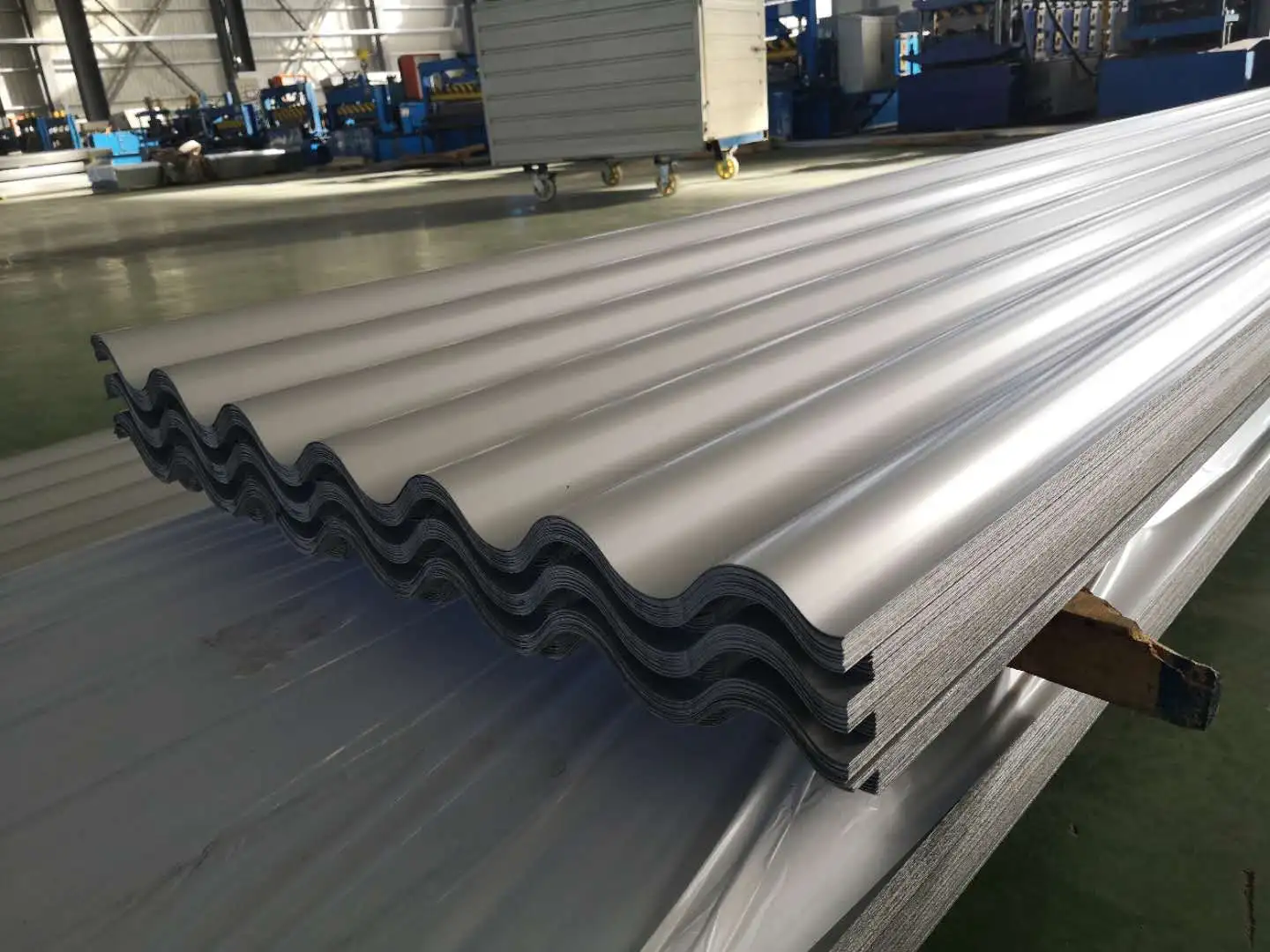

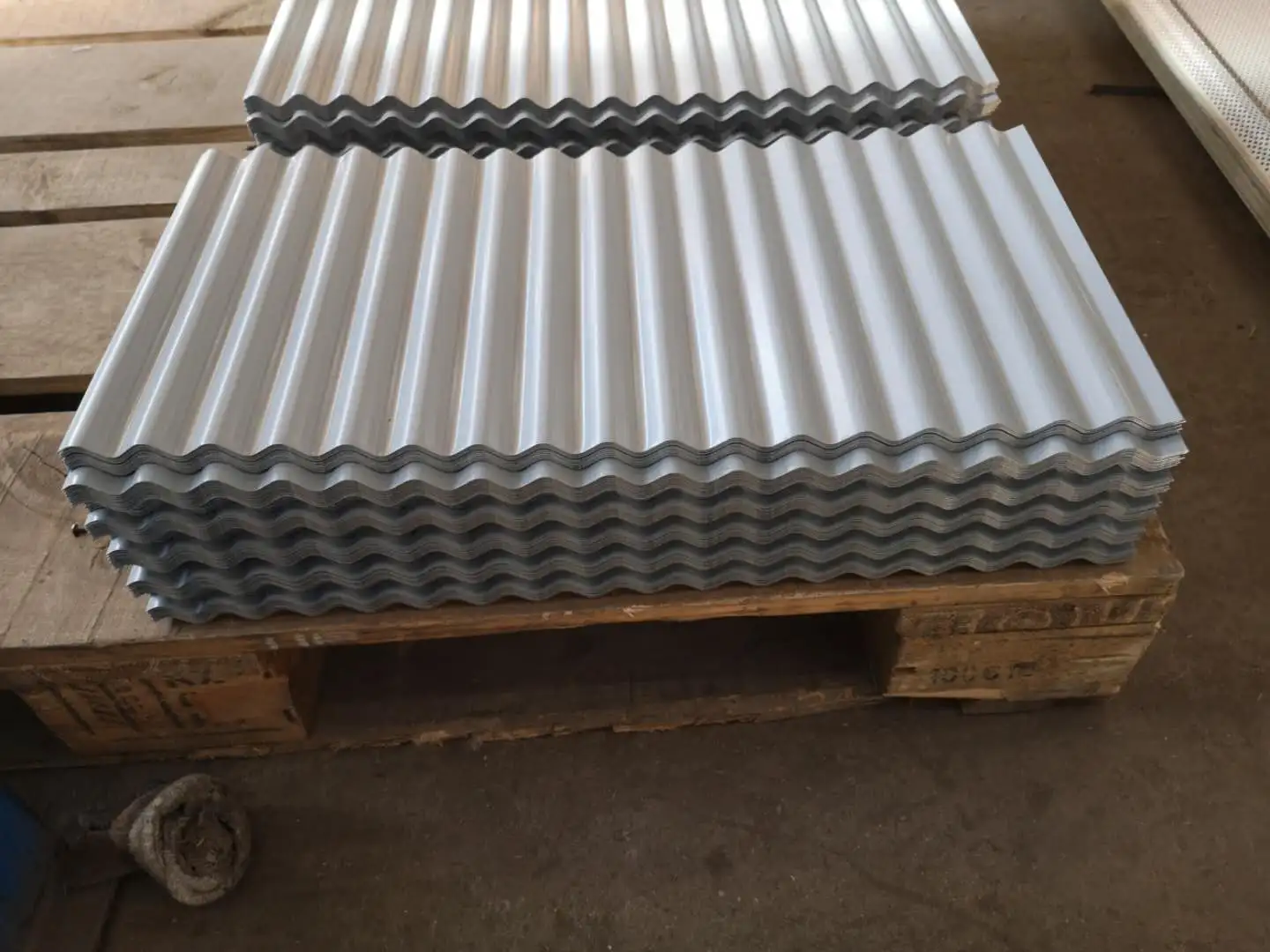

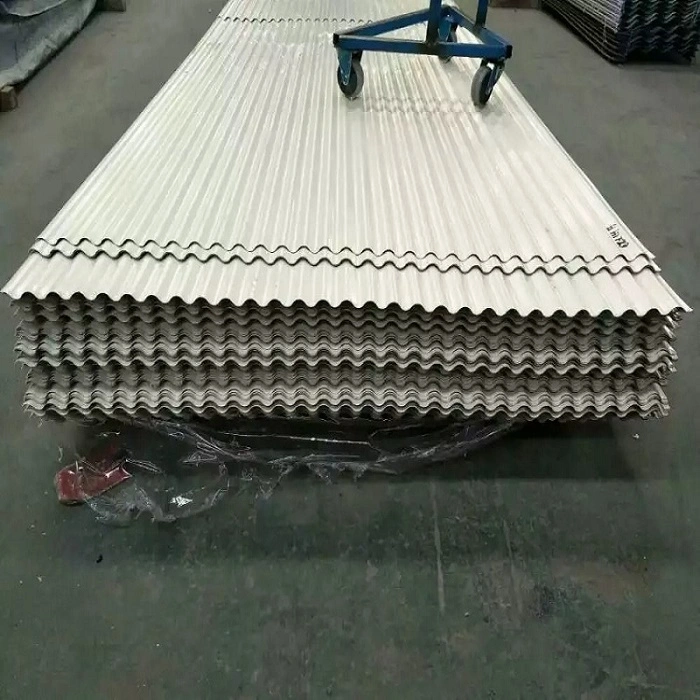

골판지 지붕 시트는 다단계 냉간 압연 성형 장비를 사용하여 금속 코일(사전 코팅된 강철 또는 합금 시트)로 연속적으로 형성된 물결 모양의 프로파일을 가진 건축 패널입니다. 단면은 연속적인 정현파 또는 사다리꼴에 가까운 주름을 특징으로 합니다. 이 구조 설계는 주름 방향(리브에 평행함)을 따라 얇은 강판의 굽힘 강성을 크게 향상시켜 두께가 0.6~1.5mm에 불과하더라도 내하중 및 스팬 요구 사항을 충족할 수 있게 해줍니다.

기판 선택과 관련하여 작동 환경 및 내구성 요구 사항에 따라 다음 재료를 선택할 수 있습니다.

제품 사양과 관련하여 일반적인 두께 범위는 0.6~1.5mm이고 유효 적용 폭은 780~1,200mm(프로파일에 따라 다름)입니다. 프로젝트 요구 사항에 따라 길이를 맞춤 설정할 수 있습니다. 제품은 국가 표준 GB/T 12755-2008(건축용 프로파일 강판) 및 관련 국제 표준을 준수합니다.

실제 성능 검증

1. 대경간 아치형 지붕구조의 검증

금속 아치형 골판지 지붕 구조 시스템은 1992년 미국에서 도입되었습니다. 이는 사전 코팅된 강철 코일을 롤 성형하여 형성된 아치형 지붕 구조로 구성됩니다. 재료 효율성, 신속한 시공, 넓은 경간 기능, 우수한 방수 기능을 특징으로 하는 이러한 유형의 구조물은 우리나라 건설 시장에서 급속한 성장을 보였습니다. 현재는 36미터 이상의 경간을 달성할 수 있어 창고, 스포츠 경기장, 전시장 등 내부 지지대가 필요하지 않은 대규모 건물에 적합합니다. 강철 구조물의 두께는 0.6~1.5mm, 강도 등급은 210~550MPa, 최종 사용 수명은 40~50년입니다.

2. 지붕 방수 및 배수 성능 검증

골판지 지붕 패널의 사인곡선 단면 디자인은 탁월한 배수 성능을 제공합니다. 강우량이 많은 지역에서는 골판지 지붕을 활용하는 경사지붕에 배수 시스템이 특히 중요합니다. 굴곡 높이와 피치는 유체 역학을 기반으로 최적화되어 계곡에서 처마까지 빠른 유출을 보장하여 지붕 누수 위험을 최소화합니다. 실제 적용에서 골판지 지붕의 배수 경사는 건물 방수 표준을 준수하기 위해 최소 5%여야 합니다.

3. 내구성 검증 - 알루미늄-마그네슘-망간 합금의 수명 50년

알루미늄-마그네슘-망간 합금으로 제작된 골판지는 뛰어난 내식성과 자가 치유 능력을 제공하며 최대 50년의 사용 수명을 자랑합니다. 조밀한 보호 산화알루미늄 피막이 재료 표면에 자연적으로 형성되어 해양 기후 및 산업 환경에서 아연 도금 강철보다 훨씬 뛰어난 내식성을 제공합니다. 이 패널은 자동차 판매점, 현대 산업 공장, 전시장, 영화/TV 제작 기지와 같은 구조물에 적합합니다. 일반적인 두께 범위는 0.7mm에서 1.2mm입니다.

4. 바람 상승 저항 검증

골판지 지붕 패널은 브래킷이나 패스너를 통해 지붕 중도리에 연결되며, 골판 프로파일의 연속적인 맞물림 또는 중첩 구성으로 인해 바람에 의한 들뜸에 저항하는 구조 시스템이 만들어집니다. 장경간 아치형 지붕 구조에서 패널의 아치형 모양과 주름진 단면의 조합은 풍력에 대한 우수한 하중 지지력을 제공하므로 태풍이 자주 발생하는 지역의 지붕 시스템에 이상적인 선택입니다.

주요 사양 요약

주요 장점

골판지 프로파일: 가벼우면서도 높은 강도: 사인파형 디자인은 얇은 시트의 굽힘 강성을 크게 향상시킵니다. 0.6~1.5mm의 두께는 구조적 하중을 줄이면서 표준 지붕 폭 요구 사항을 충족합니다.

우수한 배수 성능: 골판지 표면의 홈은 자연적인 배수 채널을 형성하여 원활한 물 흐름을 보장합니다. 이는 강우량이 많은 지역의 경사지붕 건물에 이상적입니다.

유연한 선택을 위한 다양한 재료: 경제적인 아연 도금 강철과 내부식성 Al-Zn 코팅 강철부터 오래 지속되는 Al-Mg-Mn 합금(최대 50년 수명)까지 옵션이 다양하므로 프로젝트 환경과 예산에 따라 유연하게 선택할 수 있습니다.

넓은 범위의 아치형 구조물에 대한 기능: 금속 아치형 골판지 지붕 시스템을 활용하면 기둥이 없고 36미터가 넘는 넓은 공간을 확보할 수 있어 신속한 시공과 자재 효율성을 제공합니다.

빠른 설치 및 효율적인 건설: 시밍 또는 중첩 연결 방법을 사용하여 현장 조립과 결합된 공장 사전 제작을 통해 일일 설치 공간이 넓어지고 지붕 건설 주기가 크게 단축됩니다.

응용

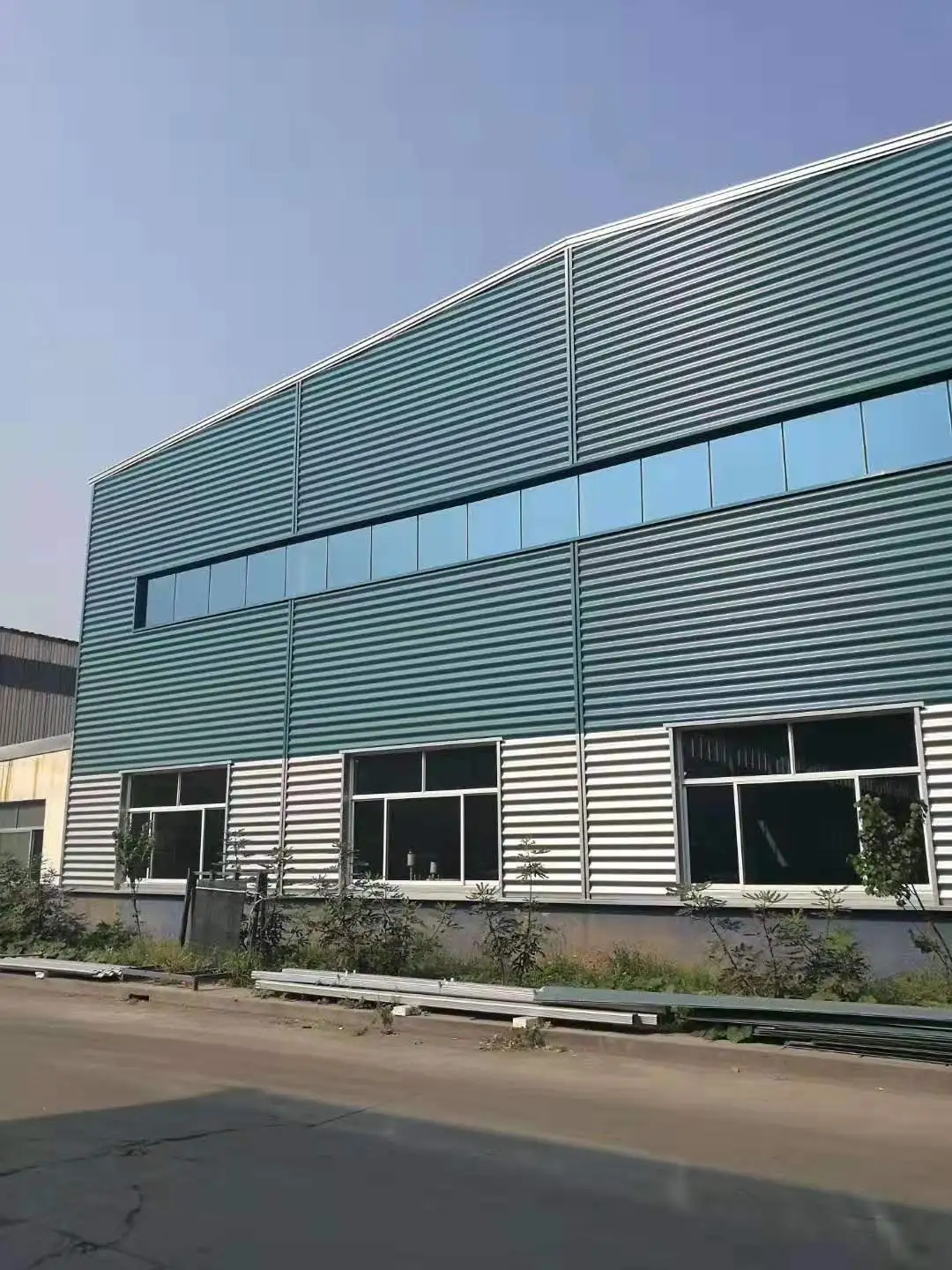

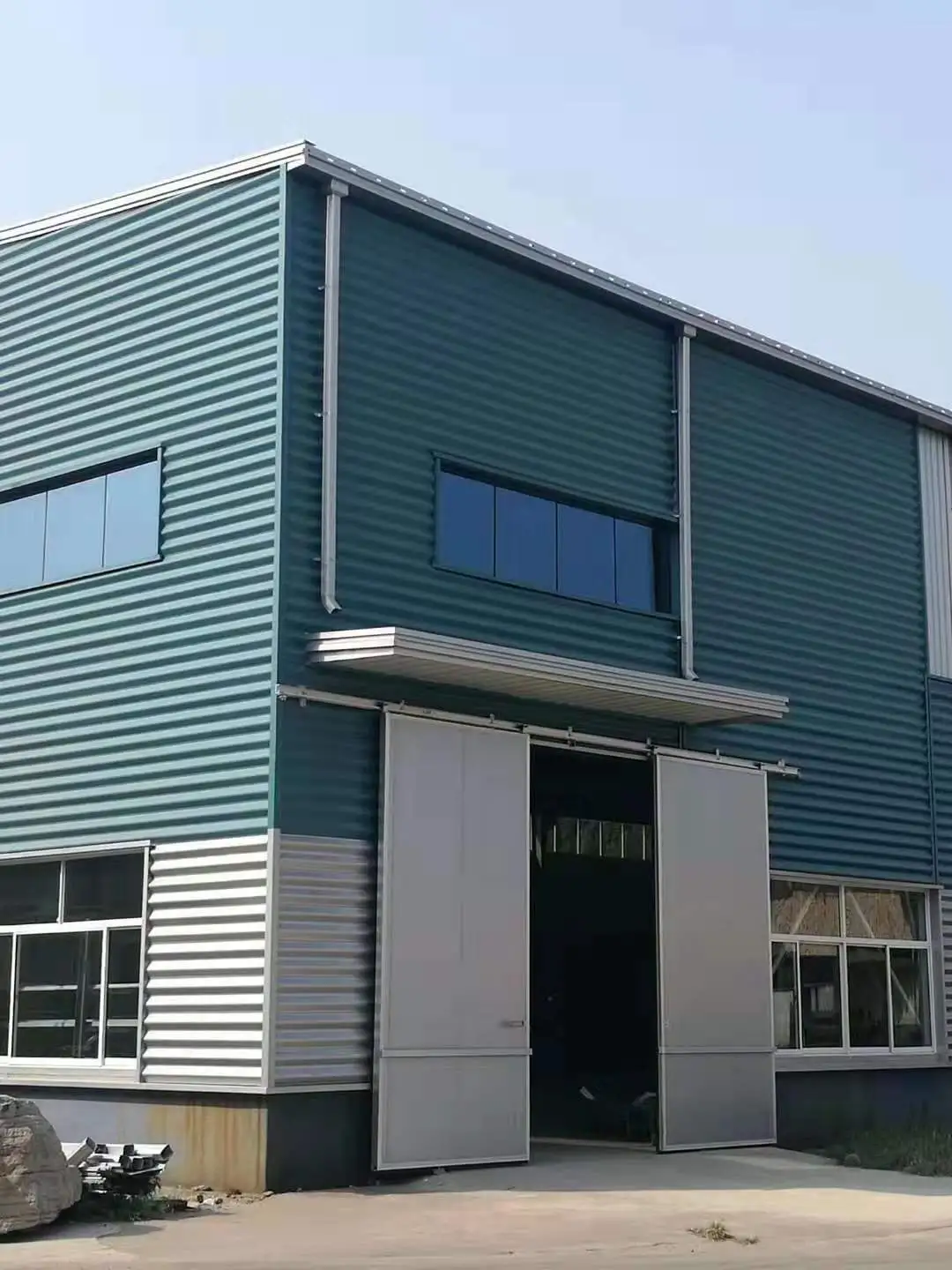

산업 플랜트 및 물류 창고용 금속 지붕 시스템(아연 도금 또는 컬러 코팅 골판지).

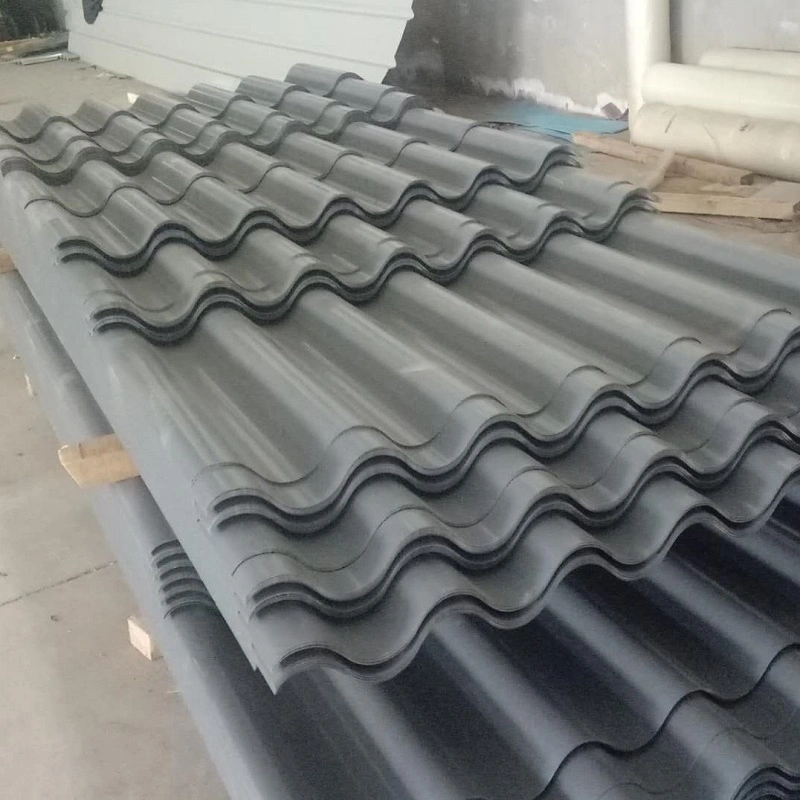

강우량이 많은 지역의 주거용 건물을 위한 경사 지붕(골판지 타일).

대형 경기장, 전시장, 영화/TV 제작 기지용 아치형 지붕(알루미늄-마그네슘-망간 골판지)

해안 또는 부식성 환경에 있는 건물을 위한 내후성 지붕(Al-Zn 합금 코팅 또는 알루미늄-마그네슘-망간 골판지 시트).

골판지 루핑 시트를 선택하는 이유는 무엇입니까?

산업 플랜트, 창고 또는 대규모 구조물을 위한 효율적이고 신뢰할 수 있는 지붕 자재를 찾고 계십니까? 골판지 지붕 시트는 사인곡선 단면 설계 덕분에 중량 대비 강도가 높습니다. 아연 도금 강철, Al-Zn 합금 코팅, 컬러 코팅, 알루미늄-마그네슘-망간 합금과 같은 재료 옵션을 통해 다양한 내후성 요구 사항을 충족합니다. 또한, 금속 아치형 골판지 지붕 시스템은 36미터가 넘는 폭의 기둥 없는 내부 공간을 가능하게 합니다. 이 제품은 국가 표준 GB/T 12755-2008을 준수하며 수많은 엔지니어링 프로젝트에서 그 효과가 입증되었습니다. 골판지 지붕 시트를 선택하세요. 최적화된 단면 프로파일과 유연한 재료 선택이 결합되어 경량 구조와 뛰어난 신뢰성의 균형을 이루는 지붕 솔루션을 제공합니다.
