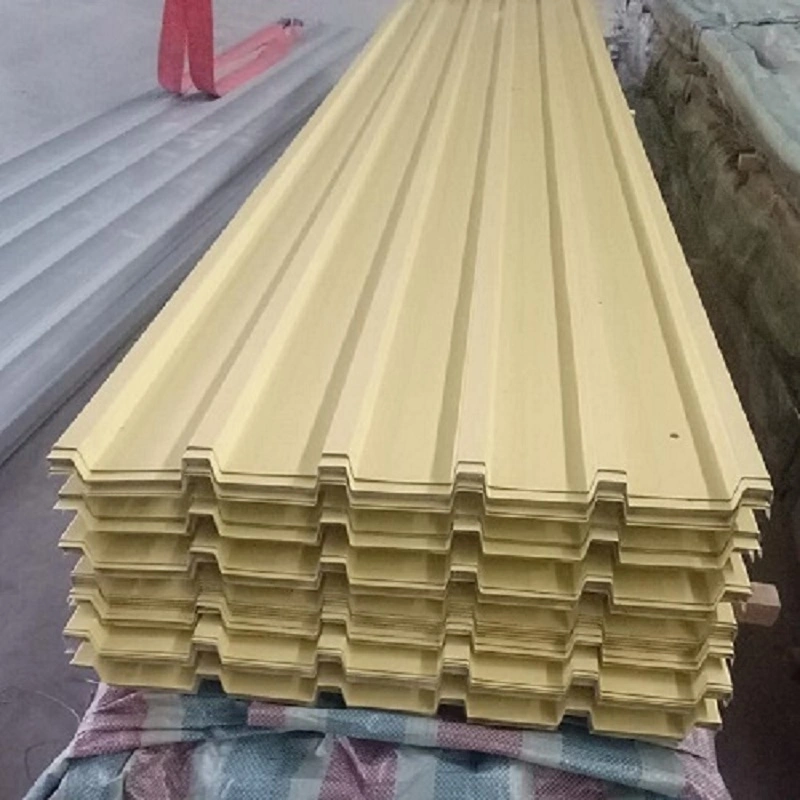

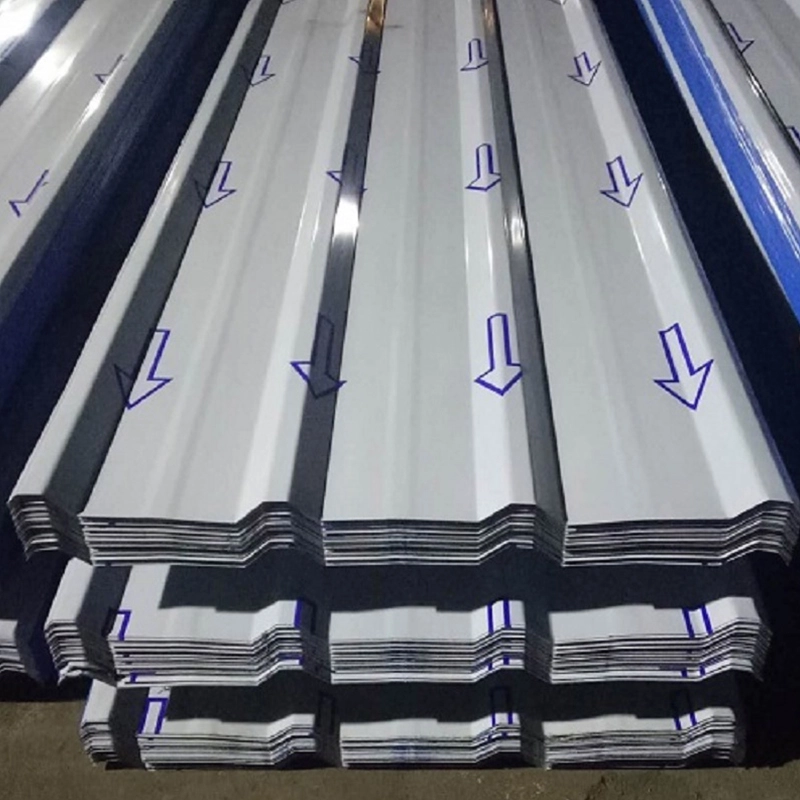

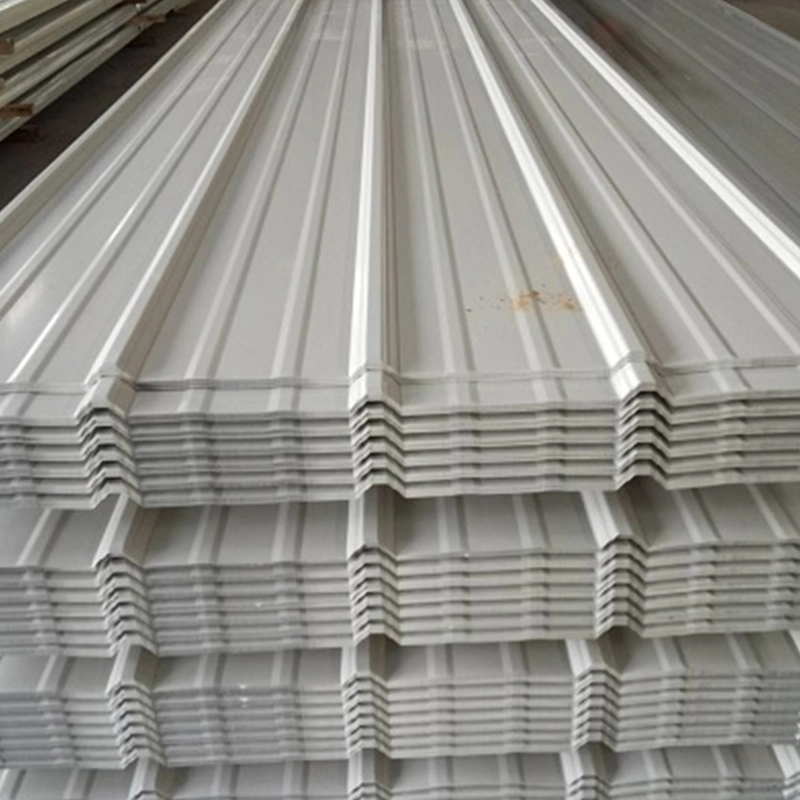

골판지 금속 패널이라고도 불리는 금속 프로파일 시트는 얇은 강철 또는 알루미늄 합금 코일을 주변 온도에서 주름진 단면으로 롤 성형하여 생산됩니다. 기본 재료는 프로젝트 환경 및 부하 요구 사항에 따라 선택됩니다. SENBO는 다중 롤 연속 성형 라인을 운영하고 생산 중에 리브 높이, 시트 너비 및 프로파일 형상에 대한 치수 검사를 수행합니다. 또한 회사는 모재 두께와 코팅 중량에 대한 입고 검사 기록을 유지하고 있습니다.

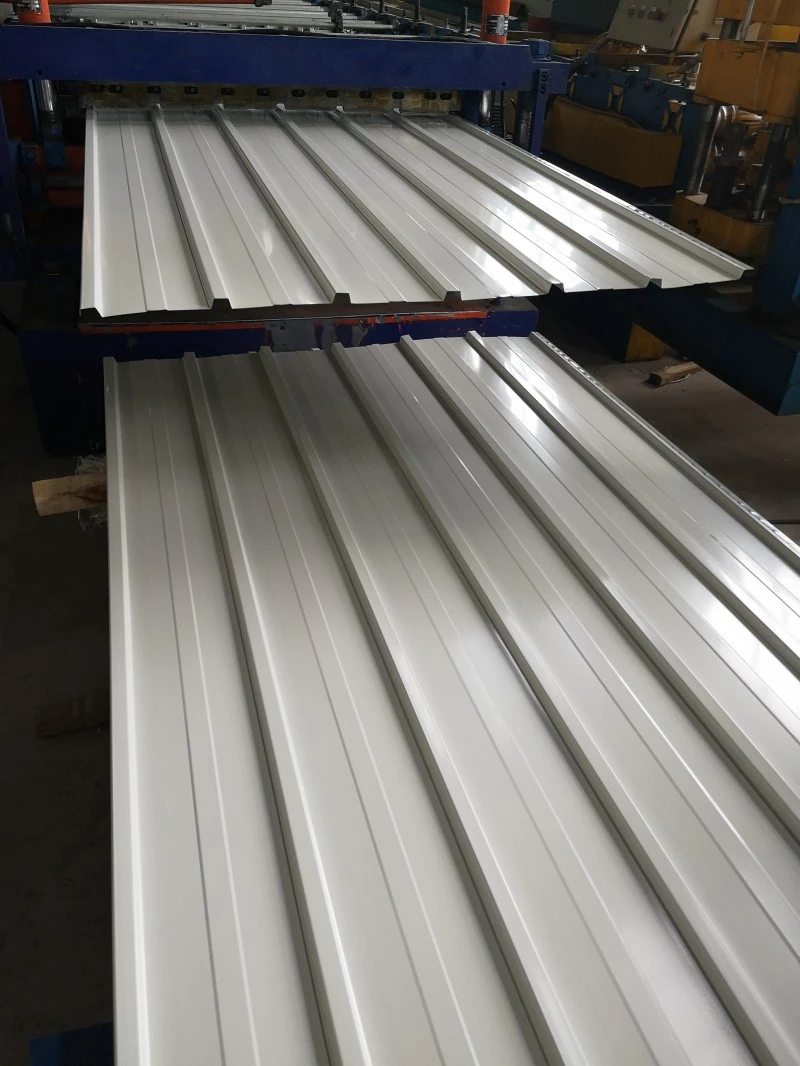

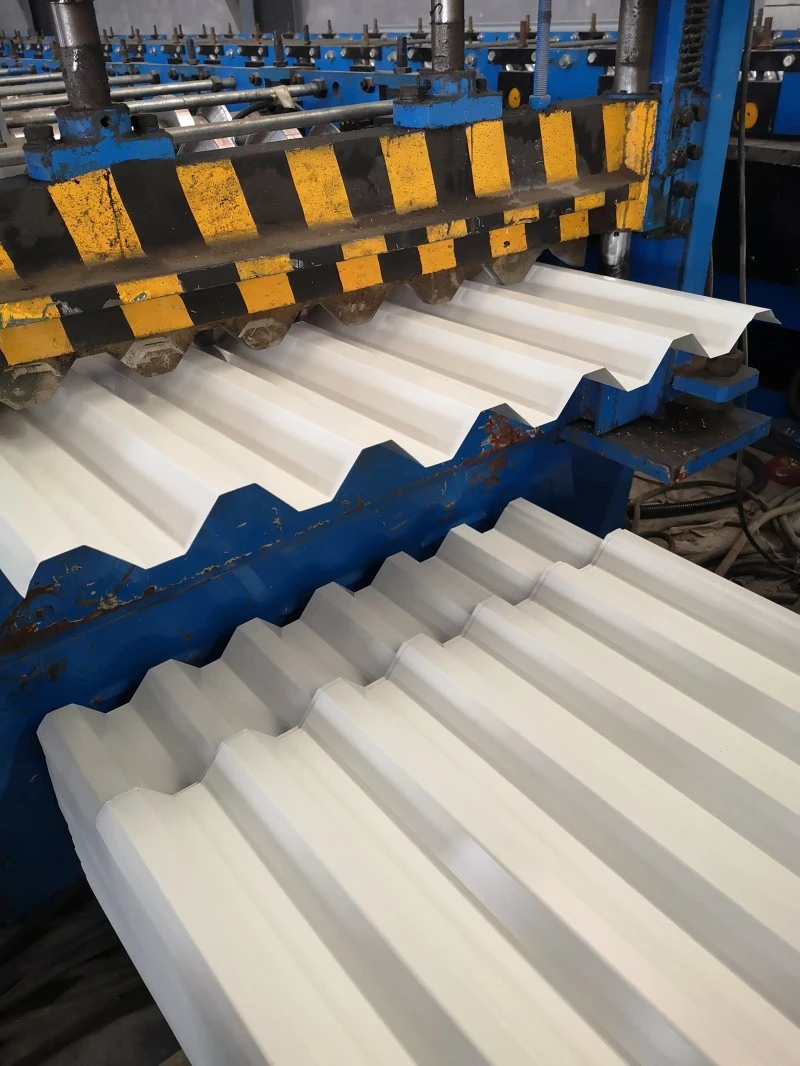

금속 프로파일 시트는 연속 롤 성형 라인에서 형성되며 수 미터에서 수십 미터 길이로 생산될 수 있습니다. 공장 사전 제작은 높은 치수 정확도를 제공하지만 운송 길이에 따라 제한됩니다. 현장 성형을 통해 시트 길이를 프로젝트에 맞춰 최종 랩을 줄이고 자재와 노동력을 절약할 수 있습니다. 제품은 단면에 따라 V형, U형, W형, 리브형, 보강형, 더브테일 홈형으로 분류됩니다. 용도에 따라 지붕 패널, 벽 패널, 복합 바닥 데크 및 아치형 구조 패널이 포함됩니다.
| 목 | 매개변수/사양 | 메모 |
|---|---|---|
| 일반 시트 두께 | 지붕 및 벽: 0.4~1.6mm; 바닥 데크 및 사일로: 2~3mm 이상 | 내하중 용도를 위한 두꺼운 소재 |
| 리브 높이 범위 | 10~200mm | 높이 대 두께 비율은 200 미만이 바람직함 |
| 기본 재료 유형 | 용융아연도금 / Al-Zn 코팅 / 컬러코팅 / 알루미늄 합금 | 환경에 따라 선택됨 |
| 아연 도금 강철 등급 | Z275, Z450 | 총 양면 코팅 질량 275g/m² 또는 450g/m² |
| Al-Zn 코팅 강종 | AZ150 | 코팅 구성: Al 55%, Zn 43.5%, Si 1.5% |
| 지붕용 철강 용도 | 대략. 단열재 없이 5~11kg/m² | 경량 봉투 |
| 경제적인 스팬 | 대략. 3.5m | 프로필 및 로드에 따라 다를 수 있음 |
| 적용규격 | GB/T 12755-2008 | 건축용 프로파일 강판 |
프로파일 금속 시트는 낮은 자중과 적절한 강도로 인해 산업 플랜트 및 창고의 지붕 및 벽 인클로저에 일반적으로 사용됩니다. 단열재가 없는 프로젝트의 경우 강철 소비량은 약 5kg/m² ~ 11kg/m²입니다. 2020년 6월부터 2023년 6월 사이에 설치된 Pingliang Sports Park 단지의 금속 지붕은 지붕 베이스 레이어로 0.6mm 두께의 Al-Zn 코팅 프로파일 강판을 사용했습니다. 이 프로젝트는 2024년 건축 방수 산업 과학 기술상에서 엔지니어링 기술 부문 은상을 수상했습니다. 이는 해당 재료가 대규모 공공 시설에서 수용 가능한 성능을 발휘했음을 나타냅니다.
프로파일 강판을 콘크리트와 결합하면 영구 거푸집 및 인장 보강 역할을 합니다. 이 접근 방식을 사용하면 전통적인 목재 거푸집 공사와 임시 버팀목이 필요하지 않습니다. 강철과 콘크리트 사이의 접착력을 향상시키기 위해 전단 스터드를 시트에 미리 용접하거나 시트를 양방향 보강 리브로 형성할 수 있습니다. 복합 바닥 시스템은 고층 건물과 다층 산업 구조물에 널리 사용됩니다.
금속 프로파일 시트는 평면 또는 곡선 패널로 형성될 수 있습니다. 곡선 시트는 빔, 슬래브 및 기둥 기능을 단일 구조 형태로 결합한 아치형 건물을 가능하게 합니다. 지붕 시스템은 곡선형 또는 가변 단면 패널로 생산할 수 있으며 최소 경사가 1.5도인 방수 등급 I~III에 적합합니다.
지붕 시스템은 일반적으로 겹쳐진 나사 고정 연결 또는 높은 이음새 인터로킹 설계를 사용합니다. 스탠딩 솔기 방식은 숨겨진 비관통 패스너를 사용하며 베이징 서우두 국제공항의 터미널 건물과 같은 프로젝트에 적용되었습니다. SENBO의 360° 스탠딩 심 프로파일 시트 시스템은 패널 너비가 430mm이고 리브 높이가 65mm입니다. 배수 경사는 최소 5%이고 도리 간격은 1.5m를 초과하지 않도록 설계되었습니다. 숨겨진 고정 방법은 노출된 패스너에 비해 바람에 대한 저항력을 향상시키고 누출 경로를 줄입니다.
선택은 대기 환경과 외관 요구 사항에 따라 달라집니다. 아연 도금 시트는 온화한 조건에서 경제적입니다. Al-Zn 코팅 시트는 더 나은 내식성을 제공하며 해안 또는 산업 지역에 선호됩니다. 컬러 코팅 시트는 내구성 있는 장식 마감을 추가하며 외관이 중요하거나 추가적인 코팅 보호가 필요할 때 선택됩니다.
예, 하지만 프로필과 두께는 다를 수 있습니다. 지붕 패널은 물 배수와 바람의 상승을 처리해야 하는 반면, 벽 패널은 바람 하중과 외관에 더 중점을 둡니다. 제조업체의 스팬 테이블을 사용하여 각 응용 분야에 대한 올바른 프로필을 선택해야 합니다.
중첩 나사 고정 시스템의 경우 최소 경사는 5%가 일반적입니다. 스탠딩 솔기 시스템은 적절한 솔기 밀봉 및 배수 설계로 설치하면 1.5도 정도의 낮은 경사면에서도 사용할 수 있습니다. 프로젝트의 설계 풍하중과 강우 강도도 고려해야 합니다.
긴 시트는 온도 변화에 따라 팽창하고 수축합니다. 스탠딩 솔기 시스템은 슬라이딩 클립을 통해 움직일 수 있습니다. 겹쳐진 시스템의 경우 끝 랩 세부 사항과 패스너 간격은 열 이동을 수용하도록 설계되어야 합니다. 시트 길이와 온도 범위는 프로젝트 엔지니어가 검토해야 합니다.
공급업체는 모재 및 코팅 중량 기록에 대한 밀 테스트 인증서를 제공해야 합니다. 리브 높이, 피치, 유효 폭과 같은 프로파일 치수는 생산 중 및 배송 전에 확인됩니다. 특정 풍력 상승 요구 사항이 있는 프로젝트의 경우 테스트 보고서 또는 계산이 제공될 수 있습니다. 현장 수령 검사를 통해 시트 두께, 프로파일 모양, 코팅 상태 및 주문 대비 길이를 확인해야 합니다.
