금속 지붕 시트

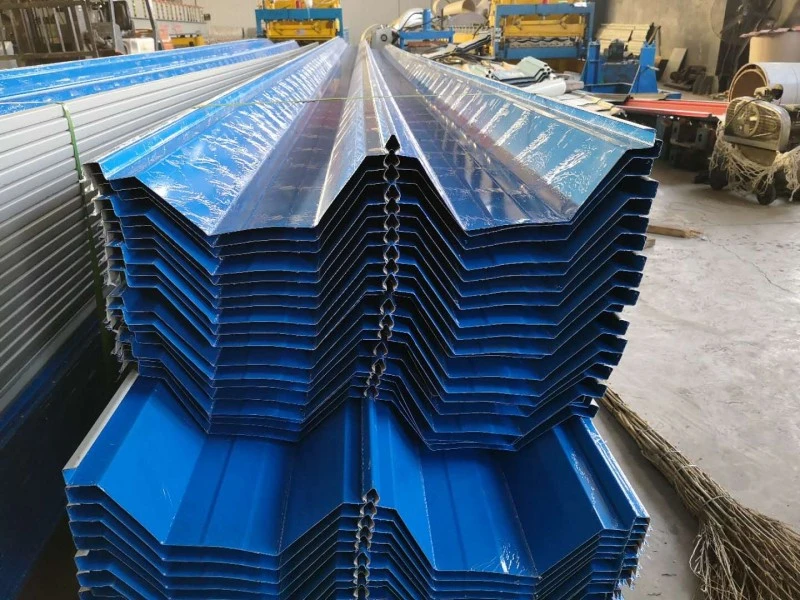

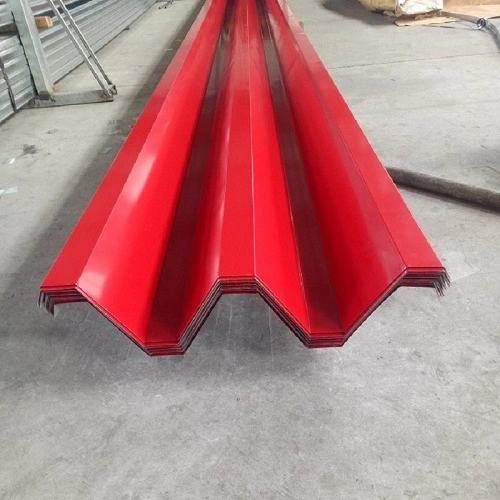

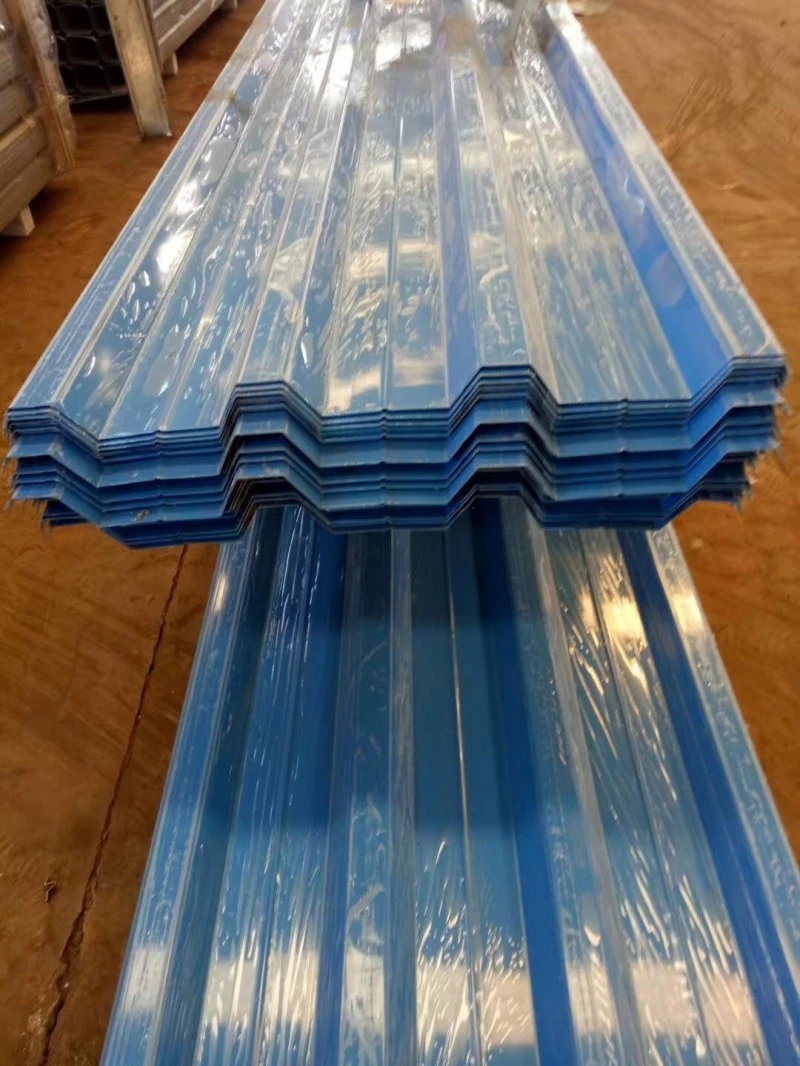

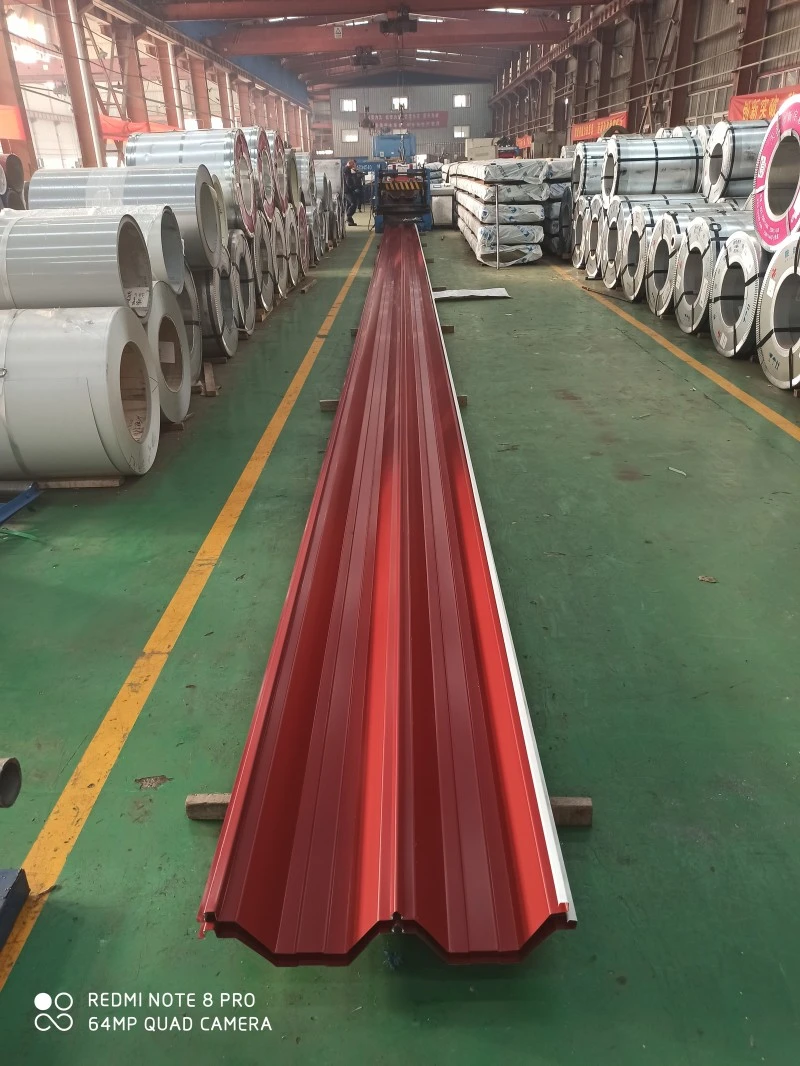

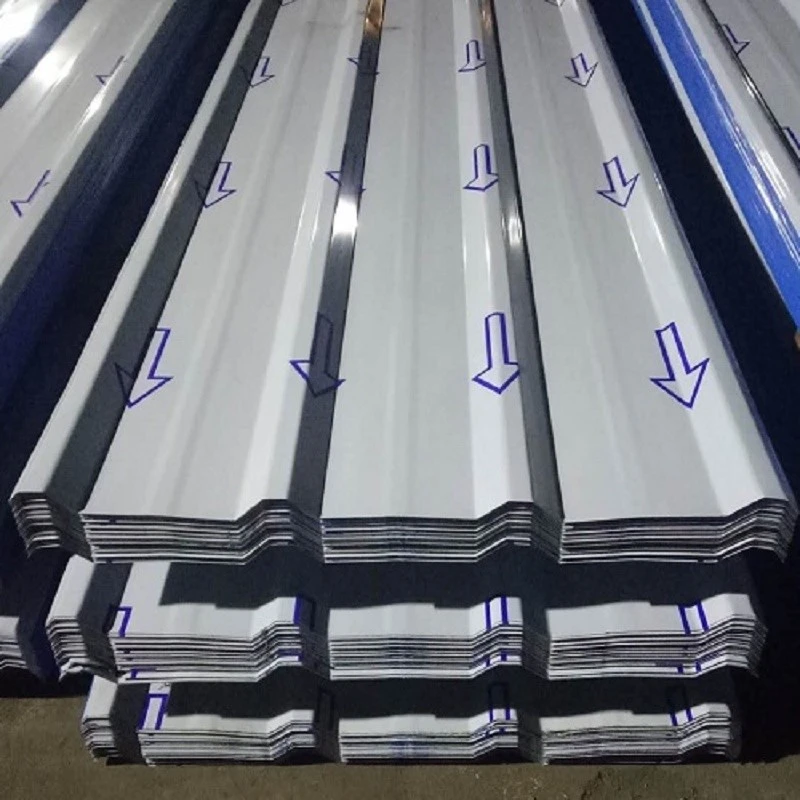

금속 지붕 시트는 강철 또는 합금 코일을 롤 성형하여 지붕 및 벽 클래딩에 사용되는 골판지 프로파일로 만듭니다. 코일 재질에는 용융 아연 도금 강철, Al-Zn 코팅 강철, 도장 강철, 알루미늄-마그네슘-망간 합금 및 스테인리스강이 포함됩니다. 주름진 프로파일은 리브 방향을 따라 굽힘 강성을 증가시켜 0.5mm에서 1.5mm까지의 얇은 시트가 지붕 하중을 지탱할 수 있게 해줍니다. SENBO는 이러한 패널에 재료 인증서 및 프로파일 검사 기록을 제공하며 생산 공정에는 리브 형상, 시트 두께 및 코팅 상태에 대한 정기적인 점검이 포함됩니다.

기본 재료 옵션

• 용융 아연 도금 강철:40g/m² ~ 275g/m²의 양면 아연 코팅이 적용된 DX51D+Z 등의 등급.
• Al-Zn 코팅 강철:AZ150 코팅으로 중간~가혹한 환경에서 향상된 내식성을 제공합니다.
• 사전 도장된 강철:색상 및 내후성을 위해 폴리에스테르 또는 PVDF 코팅을 사용할 수 있습니다.
• 알루미늄-마그네슘-망간 합금:AA3004 등급으로 수명이 50년 이상이며 강철보다 무게가 가볍습니다.
• 스테인레스 스틸:높은 내풍성과 부식 성능이 요구되는 곳에는 445J2와 같은 페라이트계 등급이 사용됩니다.

시스템 구축

완전한 금속 지붕 시스템은 일반적으로 여러 레이어를 사용합니다. 스테인레스 스틸 외부 시트가 있는 공항 터미널 지붕에는 아래에서 위로 아연 도금된 1차 도리, 천공된 Al-Zn 코팅 베이스 시트, 증기 제어층, 흡음 암면, 아연 도금된 2차 도리, 단열 암면, 아연 도금 강판, TPO 방수 막, 스테인레스 스틸 고정 브래킷, 음향 폼, 스테인레스 스틸 지붕 ​​패널 및 스테인레스 스틸 캡이 포함될 수 있습니다. 이 어셈블리는 구조적 지지, 열 제어, 공기 및 증기 관리, 음향 성능 및 날씨 보호를 결합합니다.

연결 방법

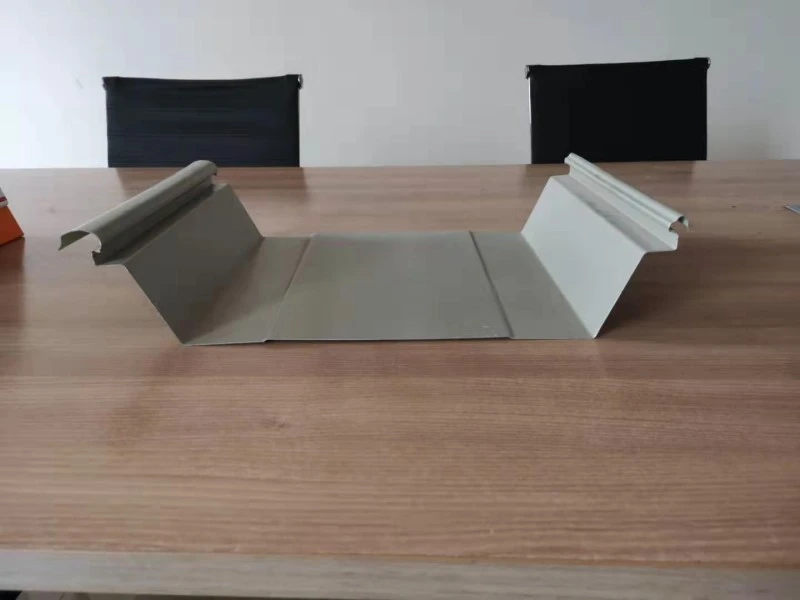

• 스탠딩 솔기 연동:패널 가장자리는 기계적으로 이음새가 있으며 종종 이음매 부분에 실란트가 미리 도포되어 있습니다.
• 연속 용접:스테인레스 스틸 패널은 용접으로 전체 솔기 길이를 따라 결합됩니다.
• 겹쳐서 잠그는 방법:겹치는 패널은 주로 보조 또는 낮은 경사면에 사용되는 노출된 패스너로 고정됩니다.

기술 사양

완료된 프로젝트의 성과 검증

1. 풍력 발전 용량

광저우 바이윈 국제공항 제3터미널의 연속 용접된 스테인리스 스틸 지붕은 풍동 및 정적 융기 테스트를 거쳤습니다. 기록된 용량은 18.2kPa로 카테고리 17 태풍에 해당합니다. 비교를 위해 기존의 알루미늄-마그네슘-망간 스탠딩 솔기 지붕은 일반적으로 카테고리 12 조건을 견딜 수 있습니다. Greater Bay Area Cultural and Sports Center 경기장은 내장형 연속 용접 스테인리스 스틸 지붕 ​​시스템을 사용하며 실험실 테스트에서 21kPa에 도달했습니다. 연속 용접 방식은 약점인 맞물림 이음새를 제거하고 전반적인 융기 저항을 향상시킵니다.

2. 방수 및 기밀성

스탠딩 솔기 시스템은 조인트에 미리 도포된 실런트를 사용하여 기계적으로 잠긴 솔기를 통해 내후성을 확보합니다. 용접된 스테인리스 스틸 시스템은 전체 길이 용접을 사용하여 이음새가 없는 연속 표면을 만듭니다. 그레이터 베이 지역 문화 및 스포츠 센터의 배수 설계에는 최적화된 홈통과 물 옹벽이 포함되었습니다. 방수층을 통한 패스너 침투를 방지하기 위해 금속 표면 아래에 이중층 유연한 멤브레인이 사용되었습니다.

3. 열운동 관리

긴 지붕 구간에서는 열팽창과 수축을 수용해야 합니다. 광저우 바이윤 공항 제3터미널에서는 용접 연결부가 패널 프로파일의 가로 주름과 함께 작동하여 열 응력을 흡수합니다. 이 접근 방식은 시간이 지나도 지붕의 구조적 무결성을 유지하는 데 도움이 되며 고정 지점에서 피로 균열 위험을 줄여줍니다.

4. 시공 효율성

Greater Bay Area Cultural and Sports Center는 방수막 아래 지붕 구조에 모듈식 전략을 사용했습니다. 78,000m² 규모의 지붕은 878개의 모듈로 분할되어 지상에서 조립 및 용접된 후 제 위치로 들어 올려졌습니다. 이 방법은 설치 효율성을 30% 높이고 자재 낭비를 거의 2%로 유지하여 특히 복잡한 곡선형 지붕 구조에 유용합니다.

설계 및 설치 참고 사항

• 패널을 배치하기 전에 지지 도리 시스템의 정렬, 간격 및 하중 용량을 확인하십시오.
• 리프팅 중 패널 변형을 방지하려면 가장자리 보호 기능이 있는 리프팅 스트랩을 사용하십시오.
• 스탠딩 솔기 시스템의 경우 최종 기계적 솔기 전에 솔기 맞물림과 클립 정렬을 확인하십시오.
• 용접 시스템의 경우 작업 공간을 깨끗하고 건조한 상태로 유지하고 스테인리스강에 대한 자격을 갖춘 용접 절차를 따르십시오.
• 완성된 지붕 표면을 건설 차량 및 떨어지는 잔해로부터 보호합니다. 주요 기상 이변 이후 점검 일정을 잡습니다.
• 지붕을 밀봉한 후 현장 수정을 방지하기 위해 패널을 설치하기 전에 지붕 관통부와 가장자리 세부 사항을 조정합니다.

품질 관리 및 문서화

공급업체는 모재에 대한 밀 테스트 인증서, 코팅 두께 보고서 및 패널 프로파일 치수 점검을 제공해야 합니다. 특정 풍하중 요구 사항이 있는 프로젝트의 경우 정확한 시스템 구성에 대한 바람 상승 테스트 보고서를 사용할 수 있어야 합니다. 현장 입고 검사를 통해 설치가 시작되기 전에 재료 등급, 패널 길이, 리브 프로파일 및 표면 상태를 확인해야 합니다.

선택 고려 사항

• 지붕 시스템 유형을 선택하기 전에 건물 위치와 설계 풍속을 평가하십시오.
• 효과적인 물 제거를 보장하고 고임 현상을 방지하기 위해 지붕 경사와 배수 배치를 확인하십시오.
• 기본 재료와 코팅을 선택할 때 염수 분무, 산업 오염 물질, UV 수준을 포함한 환경 노출을 고려하십시오.
• 복잡한 형상의 경우 지붕 시스템 공급업체를 조기에 참여시켜 패널 제작 제한 사항 및 모듈식 구성 옵션을 검토하십시오.
• 설계 단계에서 유지 관리 접근 및 향후 옥상 장비 요구 사항을 검토합니다.

FAQ

바람이 많이 부는 해안 지역에 가장 안정적인 연결 방법은 무엇입니까?

스테인레스 스틸 패널의 연속 용접은 측정된 바람에 대한 저항력이 가장 뛰어나며 태풍이 자주 발생하는 지역에 적용됩니다. 스탠딩 솔기 시스템은 풍동 또는 리프트 테스트 데이터에 따라 솔기와 클립 세부 사항이 강화될 때에도 좋은 성능을 발휘할 수 있습니다.

지붕 시스템은 긴 패널의 열 이동을 어떻게 처리합니까?

스탠딩 솔기 시스템은 지붕 경사면을 따라 움직일 수 있는 슬라이딩 클립을 사용합니다. 용접 시스템에는 가로 주름이나 확장 조인트가 포함될 수 있습니다. 구체적인 방법은 건물의 기하학적 구조와 온도 범위를 기반으로 지붕 ​​시스템 설계자가 확인해야 합니다.

금속 지붕의 일반적인 유지 관리 요구 사항은 무엇입니까?

정기적인 검사를 통해 패스너가 느슨해졌는지, 패널이 손상되었는지, 배수 경로가 막혔는지, 관통부 실런트 상태가 있는지 확인해야 합니다. 고정 솔기 및 용접 시스템은 일반적으로 패스너가 날씨에 직접 노출되지 않기 때문에 노출형 패스너 지붕보다 유지 관리가 덜 필요합니다.

기존 지붕 위에 금속 지붕을 설치할 수 있나요?

어떤 경우에는 구조가 추가된 하중을 지탱할 수 있고 기존 표면이 호환된다면 새로운 금속 지붕을 기존 지붕 위에 배치할 수 있습니다. 구조 엔지니어는 기존 조건을 평가하고 부착 세부 사항이 적합한지 확인해야 합니다.
