금속 루핑 패널

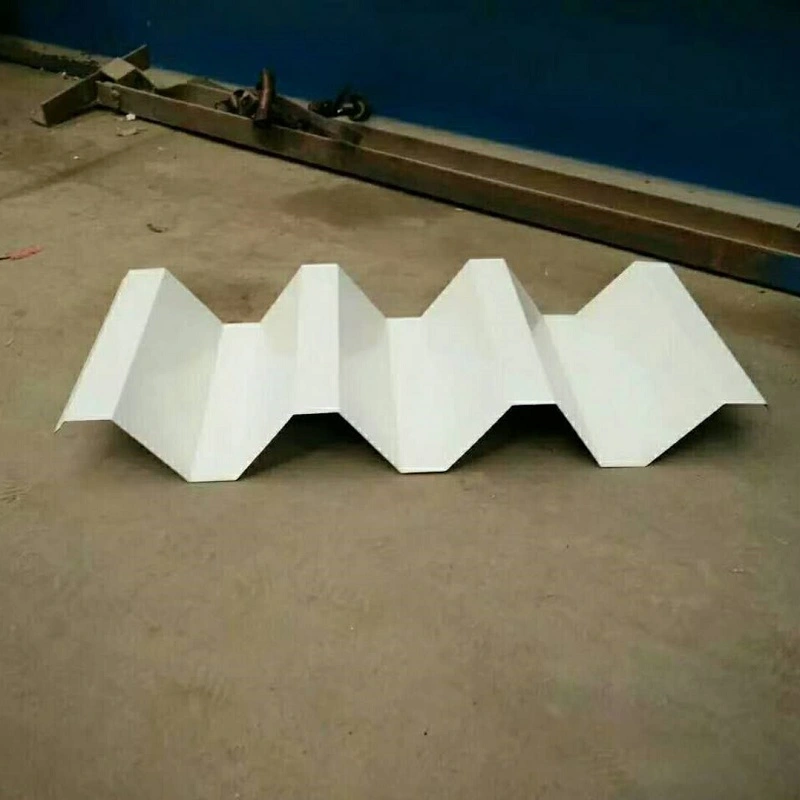

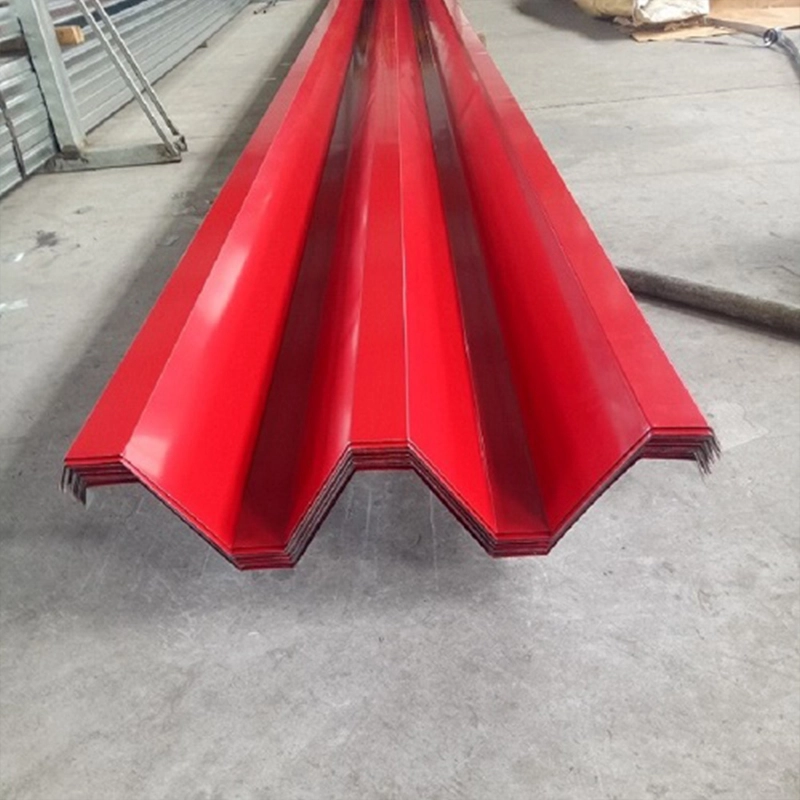

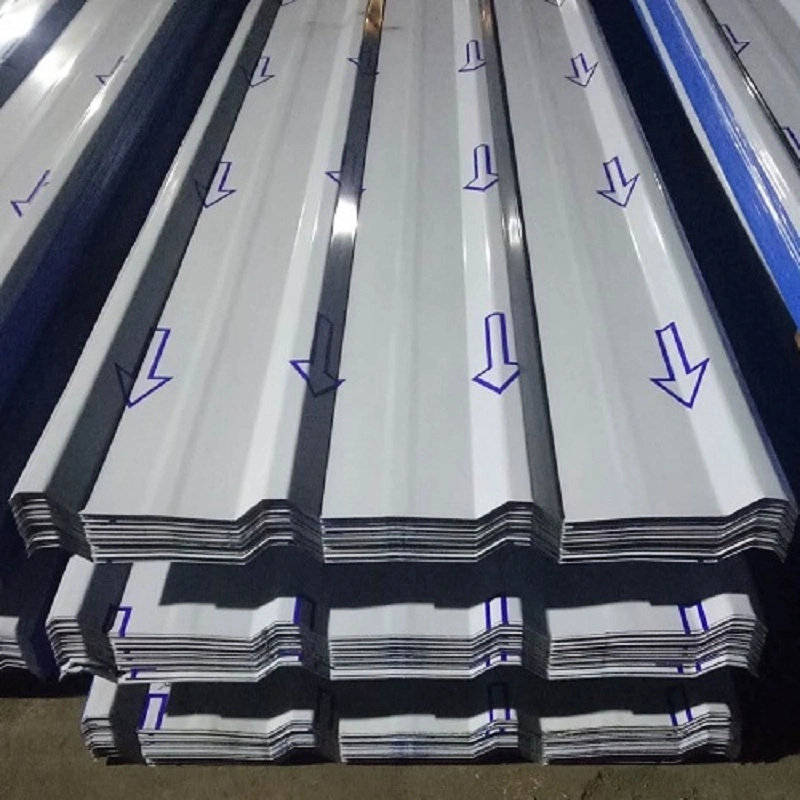

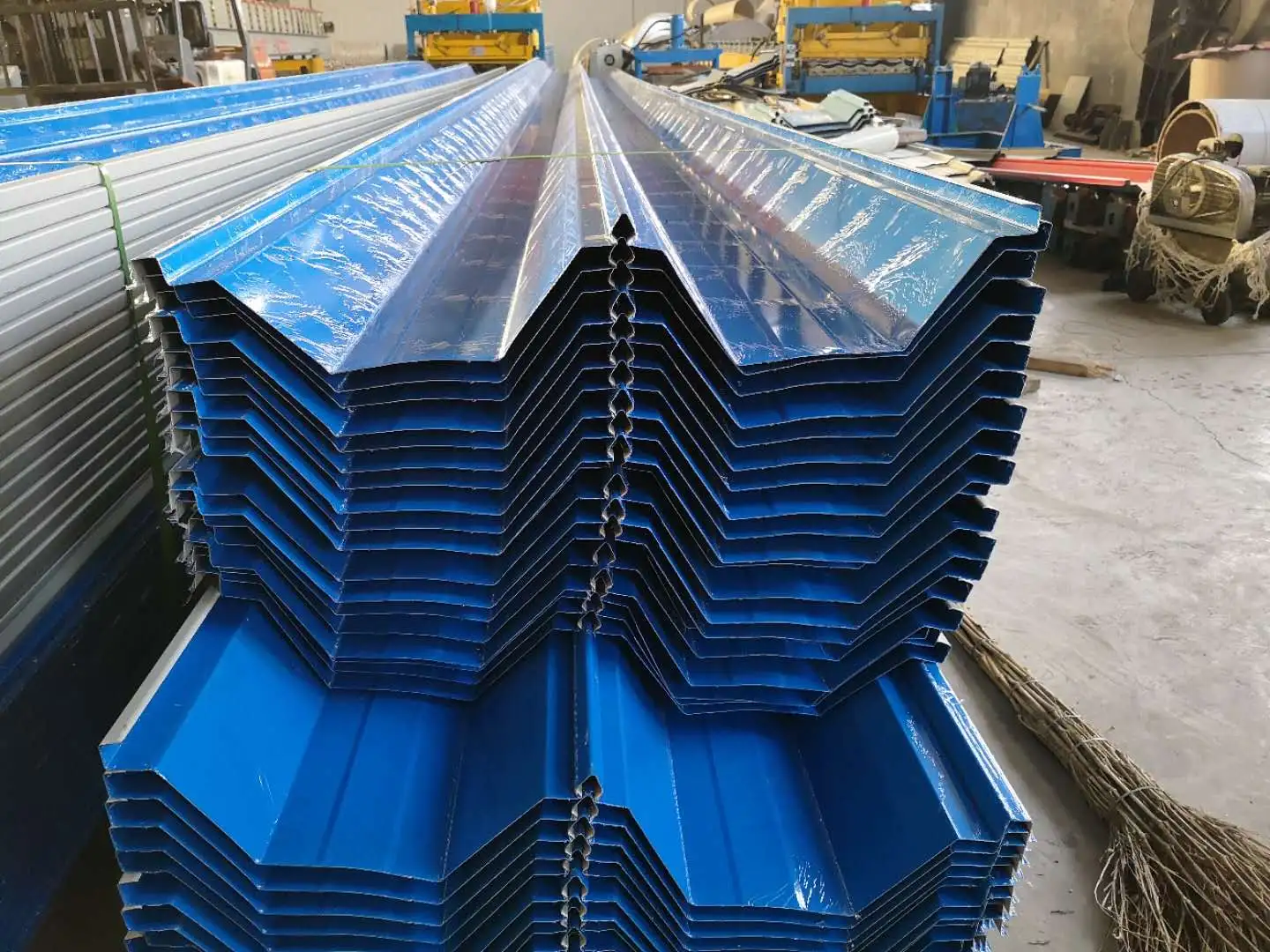

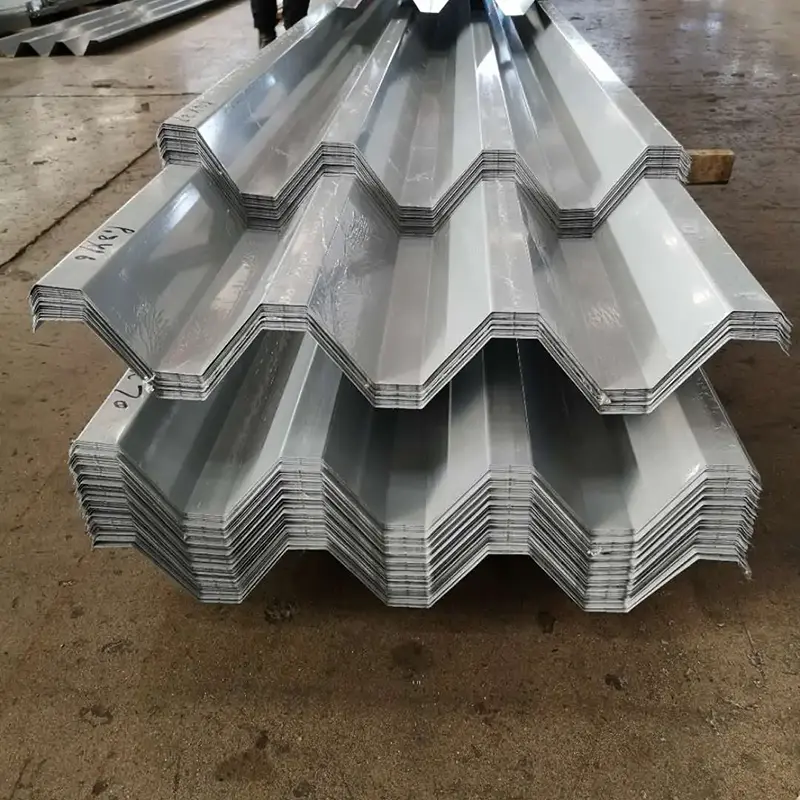

금속 지붕 패널은 연속 생산 라인에서 금속 코일을 골판지 단면으로 냉간 압연하여 형성된 프로파일 강판입니다. 지붕, 벽 클래딩 및 바닥 데크에 사용됩니다. 골이 있거나 주름진 프로파일은 골 방향을 따라 얇은 시트의 굽힘 강성을 증가시켜 두께가 0.5mm ~ 1.5mm인 패널이 지붕 하중을 지탱할 수 있도록 합니다. SENBO는 금속 지붕 프로필을 위한 전용 롤 성형 라인을 운영하고 바람 들어올림 검증을 위한 내부 테스트 기능을 유지합니다. 생산 점검에는 모재 두께, 항복 강도, 프로파일 형상 및 표면 코팅 품질이 포함됩니다.

기본 재료 옵션

• 용융 아연 도금 강판:일반적으로 40g/m² ~ 275g/m²의 양면 아연 코팅이 적용된 DX51D+Z 등급입니다. 일반 산업용 건물에 적합합니다.
• Al-Zn 코팅 강판:코팅에는 약 55%의 알루미늄과 43.5%의 아연이 포함되어 있습니다. 표준 아연도금 강철보다 3~5배 더 높은 내식성을 제공합니다.
• 컬러 코팅 강판:폴리에스테르(PE) 또는 탄화불소(PVDF) 코팅으로 마감 처리되어 내식성과 설계 유연성을 제공합니다.
• 알루미늄-마그네슘-망간 합금 시트:밀도가 강철의 약 1/3인 2.73g/cm3의 AA3004 재종입니다. 서비스 수명이 50년을 초과하도록 설계되었습니다.
• 스테인레스 스틸 시트:445J2 페라이트계 스테인리스강, 일반적으로 두께 0.5mm. 바람 저항 요구 사항이 높은 대형 공공 건물에 사용됩니다.

시스템 구축

금속 지붕 시스템은 종종 다층 복합 디자인을 사용합니다. 광저우 바이윤 공항 3번 터미널 프로젝트에서 지붕 구성은 아래에서 위로 아연 도금된 1차 도리, 천공된 Al-Zn 코팅 프로파일 강철 베이스 시트, 증기 차단재, 흡음 암면, 아연 도금된 2차 도리, 단열 암면, 용융 아연도금 강판, TPO 방수 막, 스테인레스강 고정 클립, 소음 감소 폼, 스테인레스강 루핑 패널 및 스테인레스강 캡을 포함합니다. 이 어셈블리는 구조적 지지, 단열, 방수, 흡음 및 낙뢰 보호를 결합합니다.

설치 시스템

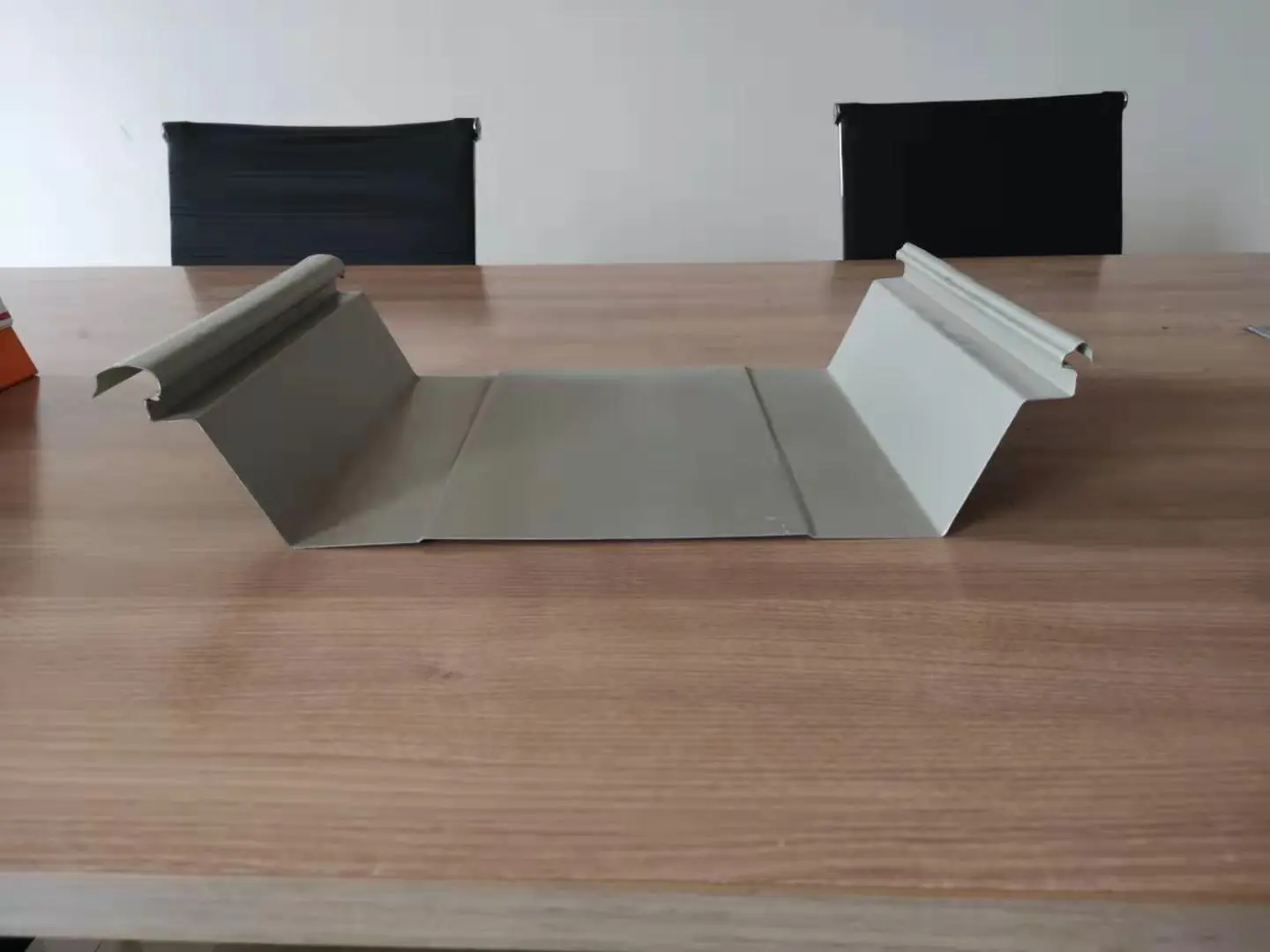

• 스탠딩 솔기 시스템:인접한 패널 가장자리는 특수 도구를 사용하여 기계적으로 접합됩니다. 결과 조인트는 실란트에 의존하지 않고도 구조적이고 방수됩니다. T자형 고정 클립은 지붕 경사면을 따라 열 이동을 가능하게 합니다.
• 연속 용접 시스템:스테인레스 스틸 패널은 전체 길이 용접으로 결합됩니다. 이음매 없는 용접은 높은 방풍 및 방수 기능을 제공합니다.

기술 사양

프로젝트 애플리케이션의 성능 데이터

1. 풍력 발전 용량

해안 공공 건물은 지붕 바람 저항에 대한 요구가 매우 높습니다. 광저우 바이윈 공항 제3터미널에서는 연속 용접된 스테인리스 스틸 지붕 ​​시스템이 정적 바람 상승 테스트를 거쳤으며 카테고리 17 태풍에 해당하는 18.2kPa의 용량을 기록했습니다. 비교를 위해 기존의 알루미늄-마그네슘-망간 스탠딩 솔기 지붕은 일반적으로 카테고리 12 조건을 견딜 수 있습니다. 바람 흡입 거동에 대한 연구에 따르면 맞물린 이음매와 지지 브래킷 연결이 가장 취약한 지점이므로 목표한 보강이 필요합니다. Greater Bay Area Cultural and Sports Center 경기장은 유사한 용접 접근 방식을 사용했으며 실험실 테스트에서 21kPa를 달성했습니다.

2. 방수 및 기밀성

지붕 방수는 적용된 실란트가 아닌 구조적 구성에서 비롯됩니다. 스탠딩 솔기 패널은 전체 길이에 미리 도포된 실란트와 잠긴 솔기를 사용하므로 표면에 못 구멍이나 누출 지점이 남지 않습니다. 연속 용접 스테인레스 스틸 접근 방식은 전체 길이 용접을 통해 깨지지 않는 표면을 만들어 내수성을 더욱 향상시킵니다. 최소 지붕 배수 경사는 5%가 권장됩니다. 여물통 윤곽은 자연적인 배수로 역할을 하여 물이 처마 쪽으로 빠르게 향하게 합니다.

3. 열 운동 관리

온도 변화로 인해 금속 패널이 팽창 및 수축됩니다. 스탠딩 솔기 시스템은 패널이 지붕 경사면을 따라 자유롭게 움직일 수 있도록 하는 T자형 슬라이딩 브래킷을 통해 이러한 움직임을 흡수합니다. 광저우 바이윤 공항 제3터미널에서는 용접 연결부가 가로 주름 프로파일과 함께 작동하여 열 응력을 완화합니다. 두 가지 방법 모두 제한된 열 이동으로 인해 발생할 수 있는 손상을 방지합니다.

4. 건설 생산성

Greater Bay Area Cultural and Sports Centre는 방수막 아래의 모든 지붕층에 모듈식 건축 전략을 적용했습니다. 작업자들은 78,000m² 규모의 지붕을 878개의 독립 모듈로 나누고 각 모듈을 지상에서 조립 및 용접한 다음 완성된 유닛을 제자리에 들어 올렸습니다. 이 접근 방식은 설치 효율성을 30% 높이고 자재 낭비를 약 2%로 줄였습니다.

5. 기하학적 유연성

지붕 패널은 단일 곡률, 이중 곡률 및 구형 건축 표면과 일치하도록 직선, 곡선 또는 부채꼴 형태로 생산할 수 있습니다. 저장성 안지시에 있는 '두 산' 미래 과학 기술 도시의 문화 예술 센터에서는 금속 지붕이 12개의 거대한 대나무 잎 모양을 이루고 있습니다. 건설 공차를 허용 가능한 한도 내로 유지하기 위해 BIM 모델링과 3D 스캐닝이 적용되었습니다.

설치 및 취급 지침

• 패널 배치를 시작하기 전에 도리 정렬 및 수평을 확인하십시오.
• 변형을 방지하기 위해 가장자리가 보호된 리프팅 스트랩으로 패널을 들어 올리십시오.
• 스탠딩 솔기 시스템에서 최종 솔기를 하기 전에 솔기 맞물림과 클립 정렬을 확인하십시오.
• 연속 용접을 수행할 때는 작업장을 깨끗하고 건조하게 유지하십시오. 자격을 갖춘 용접 절차를 따르십시오.
• 완성된 지붕 표면의 공사 통행을 제한하고 잔해물을 즉시 제거하십시오.

일반적인 질문

바람이 많이 부는 해안 지역에 적합한 지붕 시스템은 무엇입니까?

연속 용접된 스테인리스 스틸 시스템은 가장 높은 바람 저항을 제공하며 종종 태풍이 자주 발생하는 지역에 지정됩니다. 스탠딩 솔기 시스템은 윈드 업리프트 계산에 따라 솔기와 클립 세부 사항이 강화될 때 실행 가능한 옵션으로 남아 있습니다.

긴 지붕 패널은 온도 변화를 어떻게 처리합니까?

스탠딩 솔기 시스템은 경사면을 따라 움직일 수 있는 슬라이딩 클립을 사용합니다. 용접 시스템에는 가로 주름이나 확장 조인트가 포함될 수 있습니다. 적절한 방법은 지붕의 기하학적 구조와 예상 온도 범위에 따라 다릅니다.

금속 지붕에는 어떤 지속적인 유지 관리가 필요합니까?

검사 루틴에는 패스너 견고성, 샌드위치패널(판넬) 상태, 배수 경로 장애물 및 관통부 밀봉재 무결성이 포함되어야 합니다. 스탠딩 솔기 시스템은 패스너가 노출되지 않기 때문에 일반적으로 유지 관리가 덜 필요합니다.

금속 지붕이 기존 지붕 위로 올라갈 수 있습니까?

구조물이 추가 하중을 견딜 수 있고 기존 표면이 적합한 경우 새로운 금속 지붕을 기존 지붕 위에 설치할 수도 있습니다. 구조 엔지니어는 결정을 내리기 전에 기존 조건을 평가해야 합니다.

품질 관리 및 문서화

공급업체는 비금속, 코팅 두께 기록 및 패널 치수 보고서에 대한 밀 테스트 인증서를 제공해야 합니다. 특정 풍하중 기준이 있는 프로젝트에서는 제공되는 정확한 시스템 구성에 대한 바람 상승 테스트 데이터를 요청해야 합니다. 현장 수령 점검에서는 설치 전에 재료 등급, 패널 길이 및 표면 상태를 확인해야 합니다.

선택 고려 사항

• 지붕 시스템 유형을 선택하기 전에 건물 위치와 설계 풍속을 확인하십시오.
• 지붕 경사면과 배수 배치를 검토하여 효과적인 물 제거를 확인합니다.
• 선택한 패널 재료가 건물의 환경 노출에 적합한지 확인하십시오.
• 지붕 공급업체가 필요한 테스트 데이터와 설치 지원을 제공할 수 있는지 확인하십시오.
