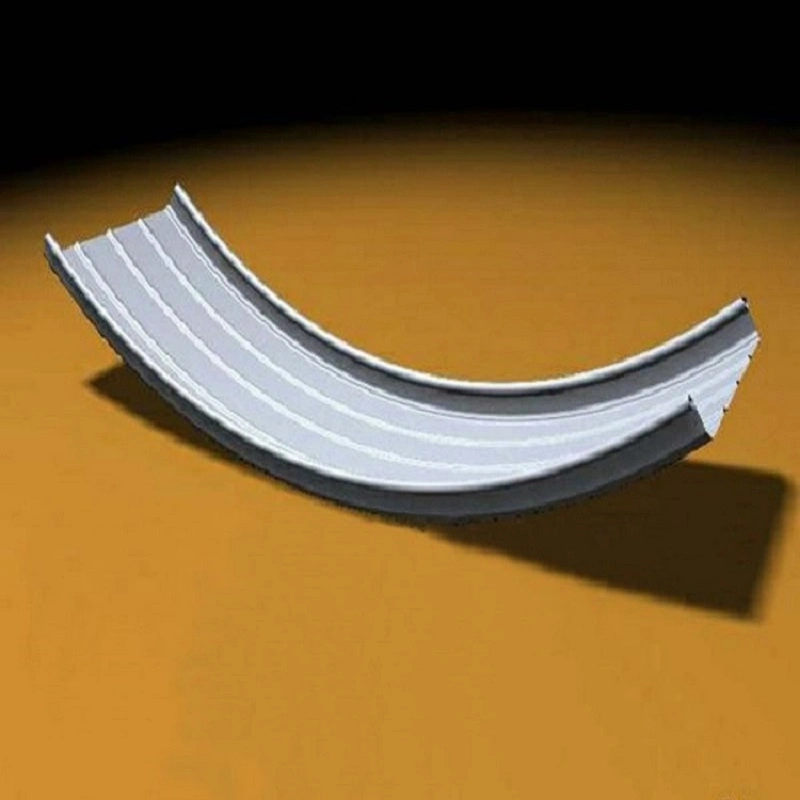

Alu-Mg-Mn 아치형 지붕 패널

SENBO 건축자재금속 지붕 시스템 제품군의 일부로 Alu-Mg-Mn 아치형 지붕 패널을 공급합니다. 이 패널은 AA3004 시리즈 알루미늄-마그네슘-망간 합금으로 제조되며 곡선형 비표준 프로파일로 형성되어 복잡한 지붕 형상에 대한 건축 요구 사항을 충족합니다.

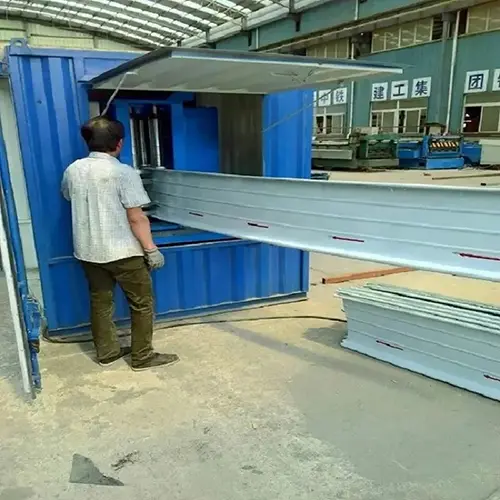

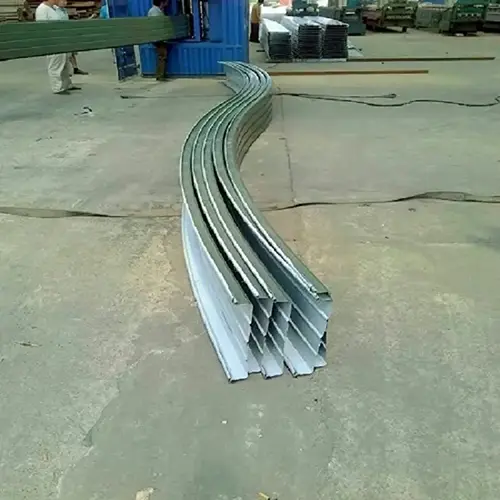

Al-Mg-Mn 아치형 지붕 패널은 고속, 정밀 롤 성형 장비를 사용하여 생산된 특수 프로파일 패널입니다. 기판 구성에는 망간 1.0%~1.5%, 마그네슘 0.8%~1.3%가 포함되며, 나머지는 알루미늄입니다. 표준 스탠딩 솔기 Al-Mg-Mn 패널의 파생물인 아치형 패널은 특수 성형 공정을 거쳐 평평한 시트를 곡선 모양으로 변형합니다. 이는 아치형, 곡선형 및 구형 지붕 형태와 같은 현대 건축 디자인을 지원합니다.

합금 구성 및 사용 가능한 프로필

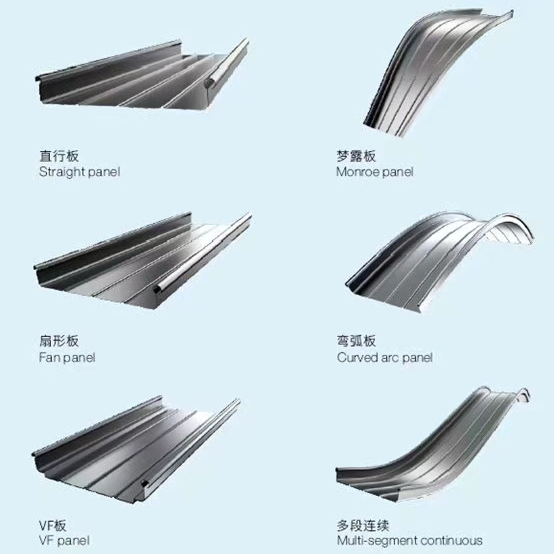

사용 가능한 프로파일에는 YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 및 YX28-205-820과 같은 모델이 포함됩니다. 팬 모양 및 테이퍼형 패널은 특정 프로젝트 요구 사항을 충족하도록 맞춤 설정할 수도 있습니다.

이 패널은 공항 터미널, 경기장, 컨퍼런스 및 전시 센터를 포함한 대형 공공 건물의 비표준 지붕 시스템에 널리 사용됩니다. 제품 표면은 프리롤 코팅 공정을 사용하여 처리되었으며 건축 미학과 내구성을 결합한 PVDF 탄화불소 코팅이 가능합니다.

현장에서 입증된 성능

1. 비표준 지붕 형태에 대한 적응성

알루미늄-마그네슘-망간 합금은 강도와 ​​유연성의 균형을 제공하므로 3D 곡선, 구형 및 부채꼴 표면과 같은 복잡한 지붕 모양을 형성하는 데 적합합니다. 아치형 패널은 특화된 곡면 및 부채꼴 패널 생산 기술을 통해 방수 성능을 유지하면서 다양한 디자인 요구 사항을 충족할 수 있습니다.

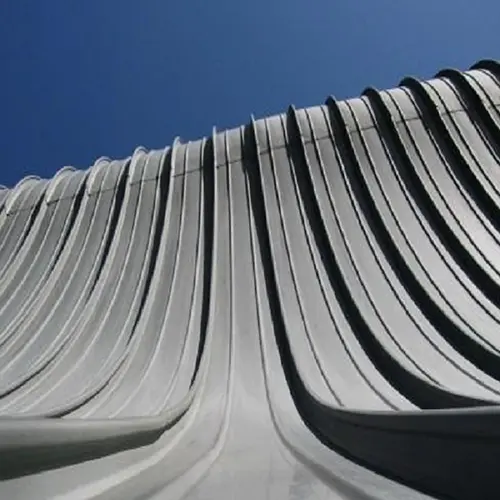

이 제품은 양 또는 음의 곡률을 갖는 지붕, 아치형 지붕, 단일 및 이중 경사 지붕, 상호 연결된 지붕 구조, 경사 지붕 및 곡선 지붕을 포함한 다양한 건축 형태에 적용 가능합니다.

2. 대규모 아치형 지붕 프로젝트의 검증

Fujian의 Zhangzhou 곡물 저장소의 창고 간 캐노피 프로젝트에서는 알루미늄-마그네슘-망간 코팅된 아치형 골판지 지붕 시스템을 활용했습니다. 구조물의 길이는 18m, 길이는 108m, 총 면적은 거의 2,000m2에 달합니다.

지붕에는 두께 1.2mm의 YT6118 모델 알루미늄-마그네슘-망간 골판지가 장착되어 있습니다. 아치 높이는 4.085m이고 높이 대 경간 비율은 0.23입니다. 6일만에 설치가 완료되었습니다. 패널은 3개의 작은 유닛을 하나의 기본 유닛으로 결합한 후 들어 올려 내장된 강철 구성 요소에 고정하는 방식으로 제작되었습니다. 유닛은 방수 솔기 방식을 사용하여 연결되었습니다.

3. 고강도 경량 구조

알루미늄의 밀도는 약 2.73g/cm3로 강철의 약 1/3입니다. 알루미늄-마그네슘-망간 패널은 최소 190 MPa의 항복 강도, 240-285 MPa의 인장 강도 및 최소 3%의 연신율을 나타냅니다. 구조적 완전성을 유지하면서 이러한 아치형 패널은 지붕 시스템의 고정 하중을 줄입니다.

Zhangzhou 곡물 저장소 프로젝트에서 설계는 10년 반환 기간을 기준으로 0.3kN/m²의 균일하게 분포된 활하중과 0.40kN/m²의 설계 풍압을 고려했습니다.

4. 내식성과 내구성

알루미늄-마그네슘-망간 합금 기판은 고유의 녹 방지 특성을 가지고 있습니다. 자연적으로 형성된 표면 산화물 층은 산화 및 부식을 방지하는 동시에 산과 알칼리에 대한 저항성을 제공합니다. 코팅 패널은 열악한 환경에서 자가 치유 보호 필름을 형성할 수 있어 습한 기후에 적합합니다. 설계 수명은 50년 이상이며 코팅 보증 기간은 15~20년입니다.

기술 데이터 요약

다음 매개변수는 표준 생산 및 관련 표준을 기반으로 합니다. 특정 프로젝트 요구 사항을 충족하도록 사용자 정의가 가능합니다.

이 패널이 좋은 성과를 내는 이유

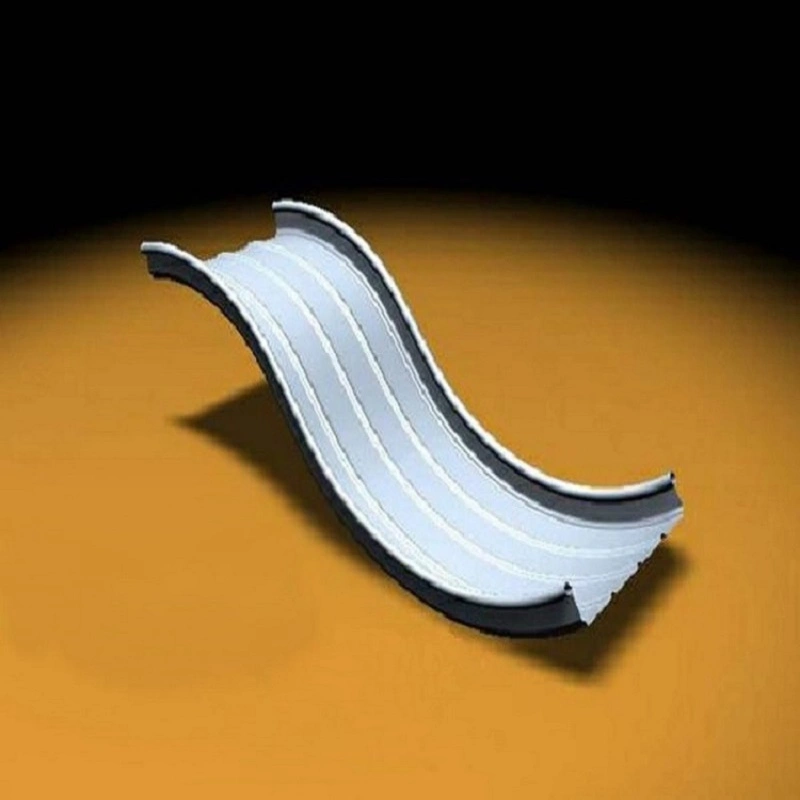

1. 복잡한 디자인을 위한 유연한 성형.패널은 팬 모양, 테이퍼 모양, 볼록 및 오목 곡선, 구형 패널과 같은 불규칙한 모양으로 가공할 수 있습니다. 이는 곡면과 아치형 지붕에 대한 현대 건축물의 맞춤형 설계 요구 사항을 지원합니다.

2. 인장 강도가 높고 가볍습니다.강철의 약 1/3 밀도와 240 MPa 이상의 인장 강도를 갖춘 이 패널은 18미터를 초과하는 경간을 포함하여 대형 경간 지붕에 대한 요구 사항을 충족합니다.

3. 내식성과 긴 서비스 수명.합금은 자연적으로 보호 산화물 층을 형성합니다. 이 시스템은 50년 이상의 사용 수명과 15~20년의 코팅 보증을 제공하도록 설계되었습니다.

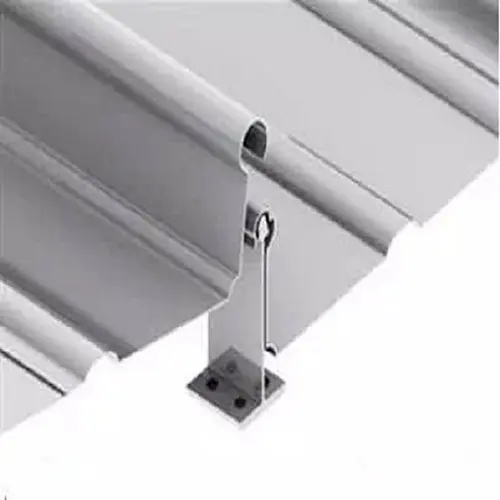

4. 모듈러 연동으로 안정적인 방수가 가능합니다.모듈식 연동 솔기 연결 공정은 견고한 패널 접합과 안정적인 배수 및 방수 성능을 보장합니다.

5. 재활용 가능한 물질.알루미늄 합금 소재는 완전히 재활용 가능하므로 친환경 건축 목표를 지원합니다.

설계 및 설치 요소

곡선형 또는 구형 지붕의 경우:설계 단계 초기에 제조업체와 협력하여 선택한 프로파일과 두께에 대해 달성 가능한 곡률 반경을 확인합니다. 부채 모양 및 테이퍼형 패널에는 정확한 작업 도면이 필요합니다.

장거리 애플리케이션의 경우:필요한 부하에 대한 패널 스팬 성능을 확인하십시오. 장저우 곡물 창고 프로젝트는 18m 길이에 걸쳐 1.2mm 두께의 패널을 사용했지만 각 프로젝트는 지역의 바람과 눈 하중을 기준으로 계산해야 합니다.

해안 또는 습도가 높은 환경의 경우:내후성을 향상하려면 PVDF 탄화불소 코팅을 선택하세요. 기판 등급 및 코팅 시스템이 예상 노출 조건과 호환되는지 확인하십시오.

설치 중:패널은 일반적으로 공장에서 사전 제작되어 해당 위치로 들어 올려집니다. 방수 연결을 보장하기 위해 지정된 솔기 방법을 사용하십시오. 표면 손상을 방지하려면 취급, 들어 올리기 및 고정에 대한 제조업체의 지침을 따르십시오.

일반적인 프로젝트 유형

1.경기장 및 전시 센터와 같은 대형 공공 건물을 위한 곡선형, 구형 및 불규칙한 모양의 지붕 시스템입니다.

2.공항 터미널과 고속철도역을 위한 복잡한 형태의 지붕 및 외관 시스템.

3.창고시설, 농업온실 등 장경간 아치형 지붕구조물.

4.고유한 건축 설계 요구 사항이 있는 랜드마크 건물을 위한 지붕 시스템입니다.

구매자 질문에 대한 답변

1. Al-Mg-Mn 아치형 지붕은 표준 스탠딩 솔기 패널과 어떻게 다릅니까?

표준 스탠딩 솔기 패널은 일반적으로 직선형이며 평평하거나 완만하게 경사진 지붕에 설치됩니다. 아치형 패널은 추가 성형을 거쳐 볼록, 오목 또는 구형 지붕 형상을 따르는 곡선 프로파일을 만듭니다. 두 시스템 모두 유사한 연동 솔기 기술을 사용하지만 아치형 패널은 비표준 지붕 모양에 맞게 특별히 설계되었습니다.

2. 이 패널에서 달성할 수 있는 최소 곡률 반경은 얼마입니까?

최소 곡률 반경은 패널 프로파일, 재료 두께 및 합금 성질에 따라 달라집니다. 이는 설계 단계에서 제조업체에 확인되어야 합니다. 지붕 형상 도면을 조기에 제공하면 선택한 패널이 구조적 성능을 저하시키지 않고 필요한 곡률을 달성할 수 있는지 여부를 결정하는 데 도움이 됩니다.

3. 이 패널은 해안 환경에 적합한가요?

예. 알루미늄-마그네슘-망간 합금은 자연 내식성을 가지며 PVDF 불소 코팅은 내후성을 더욱 향상시킵니다. 이로 인해 패널은 해안 및 습도가 높은 환경에 적합합니다. 설계 수명은 정상적인 조건에서 50년 이상입니다.

4. 부채꼴 패널과 테이퍼 패널은 어떻게 생산되나요?

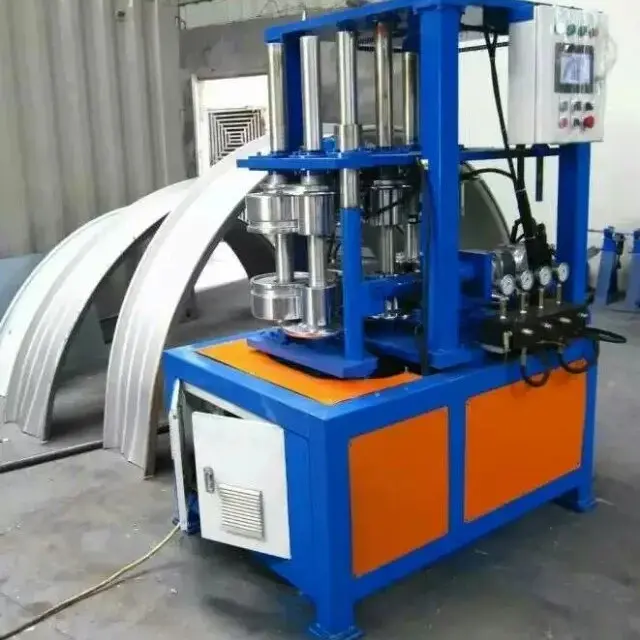

팬 모양 및 테이퍼형 패널은 특수 성형 장비와 맞춤형 툴링을 사용하여 생산됩니다. 일반적으로 지붕 ​​형상에서 파생된 작업 도면을 기반으로 제작됩니다. 각 패널은 곡면의 특정 위치와 일치하도록 개별적으로 형성되어 적절한 핏과 방수 솔기를 보장합니다.

5. 견적을 위해서는 어떤 프로젝트 정보가 필요한가요?

지붕 형상 도면(곡률 반경 포함), 패널 프로파일, 두께, 코팅 유형, 수량 및 프로젝트 위치를 제공하십시오. 부채 모양 또는 테이퍼형 패널이 필요한 경우 세부 레이아웃 도면을 포함합니다. 이는 우리 팀이 정확한 견적과 생산 계획을 준비하는 데 도움이 됩니다.
