알루미늄-마그네슘-망간 금속 패널

건축 지붕 및 벽 클래딩용 알루미늄-마그네슘-망간 금속 패널은 AA3004 시리즈 알루미늄-마그네슘-망간 합금으로 성형된 롤입니다. 합금에는 약 1.0~1.5%의 망간, 0.8~1.3%의 마그네슘, 소량의 실리콘과 구리, 나머지는 알루미늄이 포함되어 있습니다. 이 구성은 낮은 중량, 적절한 강도 및 내부식성의 유용한 조합을 제공하며 표준 시밍 및 롤 성형 장비와 호환됩니다. SENBO는 이러한 패널에 합금 등급, 시트 두께 및 코팅 품질에 대한 검사를 제공하고 성형 라인의 프로파일 정확성을 모니터링합니다.

패널은 공항 터미널, 고속철도역, 스포츠 경기장 및 전시 센터와 같은 대형 공공 건물에 널리 사용됩니다. 표면에는 일반적으로 불소 수지 함량이 70% 이상인 PVDF인 프리롤 코팅이 적용되어 색상 일관성과 내후성을 제공합니다. 지붕 시스템은 슬라이딩 T-클립이 있는 스탠딩 솔기 프로파일을 기반으로 합니다. 클립은 열 이동을 허용하면서 패널을 안전하게 고정하고 심 잠금 장치는 실란트에 의존하지 않고 방수 조인트를 만듭니다.

기술 사양

성능 데이터 및 엔지니어링 검증

1. 무게와 구조적 효율성

알루미늄의 밀도는 2.73g/cm²로 강철의 약 1/3입니다. 여기에 사용된 AA3004 합금은 240MPa~285MPa의 인장 강도와 최소 190MPa의 항복 강도를 나타냅니다. 이러한 값을 통해 지붕 시스템은 유사한 강철 지붕보다 가벼워지고 지지 구조에 가해지는 하중이 줄어듭니다. 장경간 건물 및 개조 작업에서 중량 절감은 약 30%에 달할 수 있습니다.

2. 내식성과 수명

공기에 노출되면 패널 표면은 조밀한 산화알루미늄 층을 형성하여 추가 부식을 지연시킵니다. 합금 자체는 많은 산과 알칼리의 공격에 저항하며 PVDF 코팅은 또 다른 보호 장벽을 추가합니다. 이러한 특성은 모재 금속의 설계 수명을 50년 이상 지원합니다. 코팅 시스템의 보증 기간은 일반적으로 15~20년입니다.

3. 스탠딩 심 시스템 및 수밀성

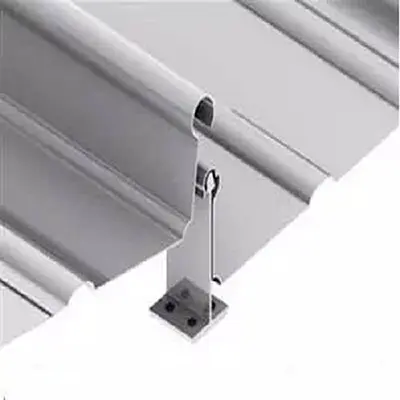

스탠딩 솔기 프로파일은 열 이동을 수용하기 위해 지붕 경사면을 따라 미끄러지는 T 클립을 사용합니다. 패널은 사전 제작되어 현장에서 조립되므로 공사 시간이 30% 이상 단축되고 설치 공차가 3mm 이내로 유지됩니다. Xi'an-Yan'an 철도의 Fuping 남역에서는 4,000m² 규모의 지붕에 비관통 기계식 잠금 시스템이 사용되었습니다. 그 결과 바람에 의한 양력 저항이 우수하고 복잡한 모양을 따라갈 수 있는 능력을 갖춘 방수 표면이 탄생했습니다. 지붕 면적이 4,585m²인 Gaoling Station은 스탠딩 심 패널, 방수층, 단열재, 수증기 장벽, 흡음층 및 Al-Zn 코팅 프로파일 베이스 시트를 포함하는 복합 빌드업을 사용했습니다.

4. 화재 및 번개 행동

지붕 시스템은 클래스 A1 화재 등급을 획득했습니다. 녹는점이 660°C인 알루미늄은 화재 진압에 도움이 될 수 있는 화염이 표면에 퍼지기보다는 화재가 발생하면 국부적으로 타버리는 경향이 있습니다. 낙뢰 보호를 위해 두께가 0.7mm 이상인 패널은 GB 50057에 따라 수뢰부 장치로 직접 기능할 수 있습니다. 이렇게 하면 피뢰침용 별도의 지붕 관통부가 필요하지 않습니다.

5. 성형성 및 디자인 유연성

합금은 직선, 볼록 곡선, 오목 곡선 및 부채꼴 패널로 형성될 수 있습니다. 이는 단일 경사, 이중 경사, 단일 곡선 및 이중 곡선 지붕 형상을 지원합니다. 재료의 연성은 현장 시밍 작업에도 도움이 됩니다.

제품특성

• 낮은 무게:강철 밀도의 1/3인 패널은 고정 하중을 줄이고 취급을 단순화합니다.
• 긴 서비스 수명:합금과 코팅의 조합은 정상적인 조건에서 50년 이상 사용할 수 있도록 설계되었습니다.
• 구조적 방수:스탠딩 솔기 조인트는 실런트에 의존하지 않으므로 유지 관리 및 누출 위험이 줄어듭니다.
• 열 이동 조절:슬라이딩 T-클립을 사용하면 패널에 압력을 가하지 않고도 확장 및 수축이 가능합니다.
• 유연성 형성:곡선형 및 테이퍼형 패널은 건축 지붕용으로 생산될 수 있습니다.
• 재활용성:알루미늄은 수명이 끝나면 완전히 재활용 가능합니다.

일반적인 애플리케이션

• 공항 터미널과 고속철도역의 지붕 및 벽 시스템.
• 경기장, 전시 센터, 극장을 위한 넓은 경간 지붕.
• 내식성이 중요한 해양 또는 산업 환경의 건물.
• 지붕을 덮고 기존 건물을 개조합니다.

설치 및 취급 참고 사항

• 패널을 덮개 아래에 보관하고 건조한 상태로 유지하세요. 실외 보관이 필요한 경우 스택을 높이고 통기성이 있는 커버를 사용하세요.
• 표면이 찌그러지거나 긁히는 것을 방지하려면 들어 올릴 때 부드러운 슬링과 스프레더 바를 사용하십시오.
• 알루미늄에 적합한 도구를 사용하여 패널을 절단합니다. 설치하기 전에 절단된 가장자리를 청소하고 부스러기를 제거하십시오.
• 프로젝트 도면에 표시된 T-클립 간격을 따르십시오. 클립은 지정된 패스너를 사용하여 퍼린에 고정해야 합니다.
• 정렬 및 클립 맞물림을 확인한 후에만 패널을 접합하십시오. 패널 프로파일에 맞는 시밍 기계를 사용하십시오.
• 갈바닉 부식을 방지하려면 습기가 있는 상태에서 강철 또는 구리와 접촉하지 마십시오.

품질 관리 및 문서화

재료 인증서는 합금 등급, 기계적 특성 및 코팅 유형을 확인해야 합니다. 커버 패널 너비, 리브 높이 및 길이를 생산하는 동안 치수를 확인합니다. 대규모 프로젝트의 경우 샘플을 사용하여 코팅 두께와 접착력을 테스트할 수 있습니다. 현장 수령을 통해 설치 전 패널 개수, 프로파일, 표면 상태를 확인해야 합니다.

선택 고려 사항

• 패널 프로파일과 이음매 유형을 선택하기 전에 지붕 경사와 배수 설계를 확인하십시오.
• 현장의 부식 범주를 평가하여 표준 PVDF 코팅이 필요한지 또는 더 무거운 사양이 필요한지 결정하십시오.
• 곡선형 또는 복잡한 지붕 모양의 경우 조기에 패널 공급업체에 참여하여 성형성과 설치 순서를 검토하세요.
• 윈드 업리프트 설계를 확인하고 T-클립 간격과 패스너가 계산된 하중을 충족하는지 확인하십시오.
• 유지 관리 액세스 계획을 검토합니다. 스탠딩 솔기 시스템은 유지 관리가 거의 필요하지 않지만 후레싱 및 관통 부분을 정기적으로 검사하는 것이 좋습니다.

자주 묻는 질문

AA3004와 루핑에 사용되는 다른 알루미늄 합금의 주요 차이점은 무엇입니까?

AA3004는 3003과 같은 일반적인 상업용 합금보다 더 높은 망간과 마그네슘을 함유하고 있습니다. 이는 스탠딩 솔기 프로파일에 충분한 성형성을 유지하면서 더 나은 강도와 ​​내식성을 제공합니다. 이러한 균형 때문에 지붕재로 널리 사용됩니다.

Al-Mg-Mn 패널을 지붕뿐만 아니라 벽에도 사용할 수 있습니까?

네, 동일한 재료와 스탠딩 심 시스템을 벽 클래딩에 적용할 수 있습니다. 프로파일 치수는 다를 수 있으며 벽에 대한 풍하중 요구 사항은 별도로 확인해야 합니다.

곡면 패널은 어떻게 생산되나요?

곡선 패널은 필요한 반경까지 롤 성형 또는 프레스 제동을 통해 형성됩니다. 테이퍼 패널은 시트를 성형하기 전에 다양한 너비로 절단하여 만들어집니다. 성형 한계는 패널 프로파일과 재료 특성에 따라 다르므로 공급업체는 설계 초기에 타당성을 확인해야 합니다.

Al-Mg-Mn 지붕 아래에는 항상 수증기 장벽이 필요합니까?

증기 제어층은 일반적으로 지붕 ​​형성에 포함되어 습한 공기가 단열재에 도달하여 결로가 발생하는 것을 방지합니다. 특정 층은 건물 용도와 기후에 따라 다릅니다. 지붕 시스템 설계자는 적절한 구성을 지정해야 합니다.
