SENBO 건축자재금속 지붕 시스템 제품군의 일부로 스탠딩 솔기 지붕 패널을 공급합니다. 이 패널은 금속 코일을 높은 리브 프로파일로 롤 성형하고 인접한 패널의 수직 가장자리를 맞물려 함께 결합합니다. 장기간의 방수 및 내풍성이 요구되는 대규모 공공건축물 및 산업시설에 널리 사용됩니다.

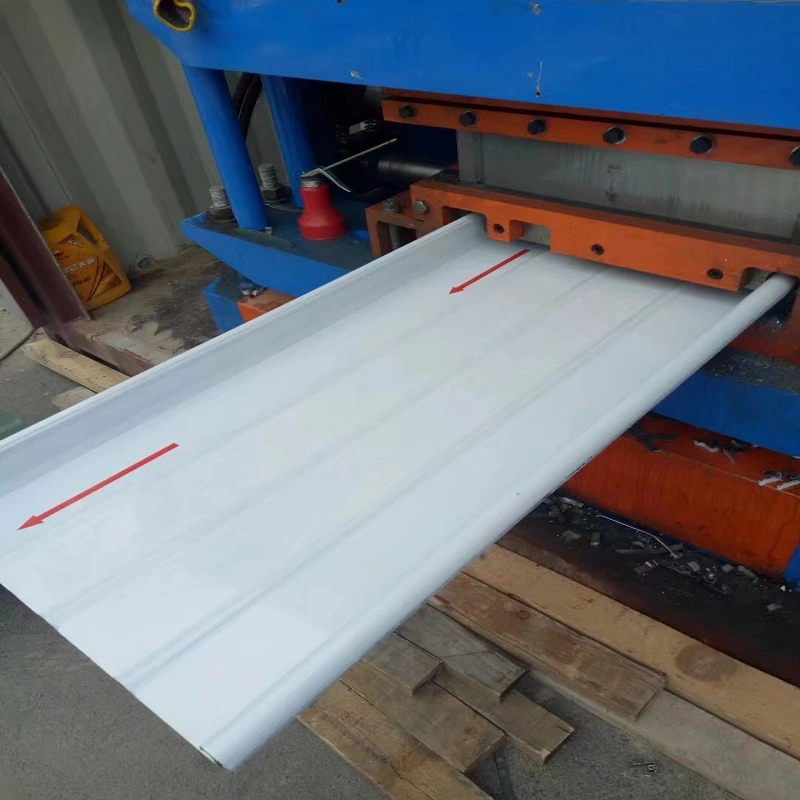

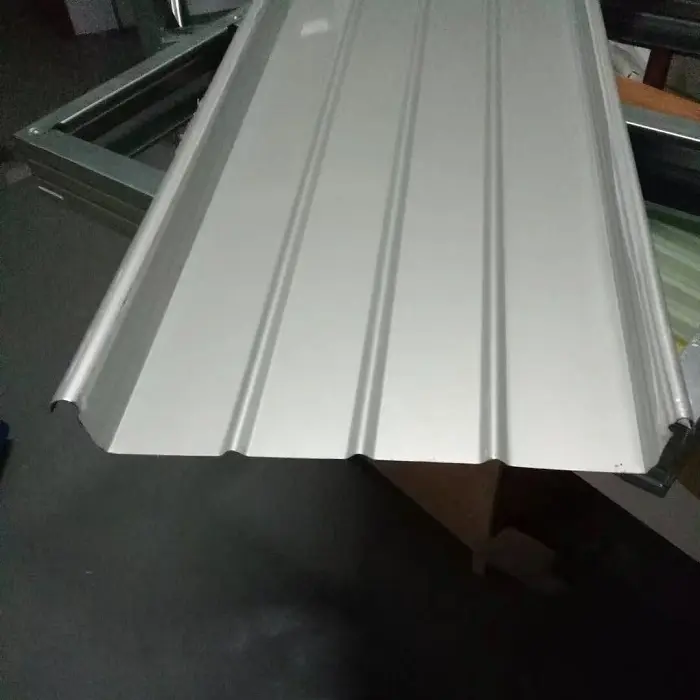

스탠딩 솔기 지붕 패널은 금속 코일을 높은 립 단면으로 롤 성형하여 만든 프로파일 금속 구성 요소입니다. 이는 인접한 패널의 수직 가장자리의 연동 및 잠금을 통해 통합 지붕 조립체를 형성합니다.
관통 나사를 사용하여 퍼린에 직접 고정되는 표준 프로파일 강판과 달리 스탠딩 심 시스템은 특별히 설계된 알루미늄 합금 클립을 사용하여 패널을 퍼린에 연결합니다. 이 클립은 도리에 고정되어 있습니다. 패널은 클립에 고정되고 시밍 기계는 단일 잠금 장치 또는 360° 이중 잠금 장치를 사용하여 인접한 패널의 수직 가장자리를 연동시킵니다. 이는 패널과 클립 사이의 슬라이딩 연결뿐만 아니라 패널 자체 사이의 긴밀한 연동 밀봉을 생성합니다.
기본 재료 선택은 작동 환경 및 내구성 요구 사항에 따라 다릅니다.
알루미늄-마그네슘-망간 합금 시트(AA3004/3003 등급):일반적으로 두께는 0.7~1.2mm이고 항복 강도는 최소 190MPa, 인장 강도는 240~285MPa, 밀도는 2.73g/cm3입니다. 이는 강철 밀도의 약 1/3입니다. 디자인 수명은 50년 이상입니다.
Aluzinc(알루미늄-아연 코팅) 강판:표준 아연도금 강철보다 3~5배 더 높은 내식성을 제공합니다.
스테인레스 스틸 시트:높은 내풍성을 요구하는 대규모 해안 공공건물에 적합합니다.

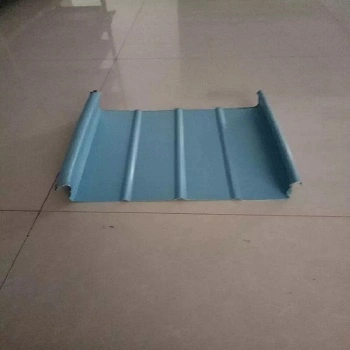

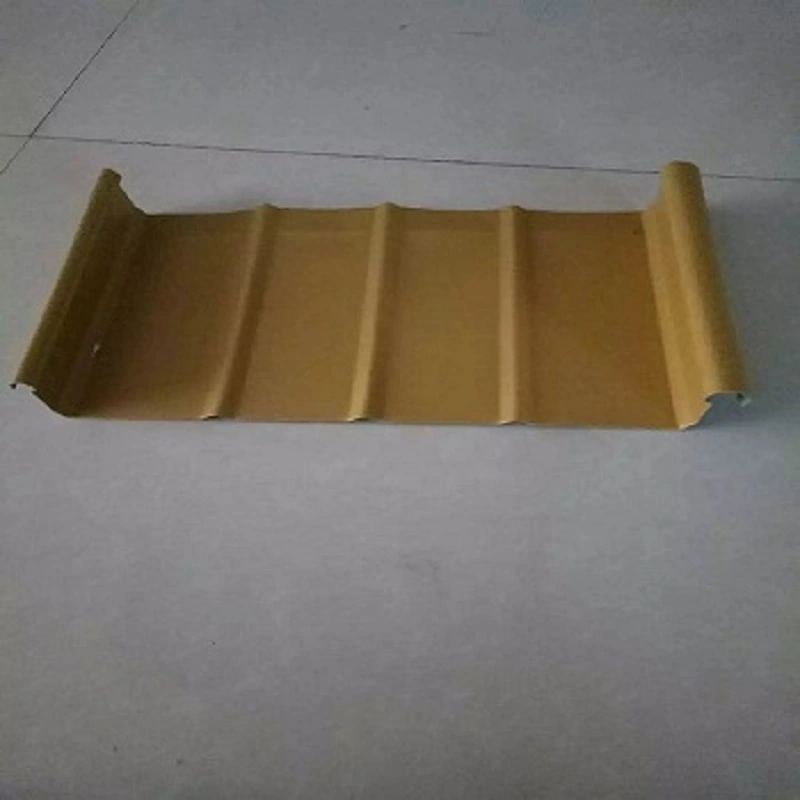

일반적인 패널 프로파일에는 YX65-300, YX65-330, YX65-400 및 YX65-430이 포함됩니다. YX65-300 프로파일은 리브 높이가 65mm이고 유효 적용 폭이 300mm입니다. 패널은 조인트나 나사 연결 없이 경사 방향을 따라 이상적으로 연속되어야 합니다. 프로파일 패널의 길이는 일반적으로 25m를 초과하지 않아야 하며 변형 제어 지점이 통합되어야 합니다.

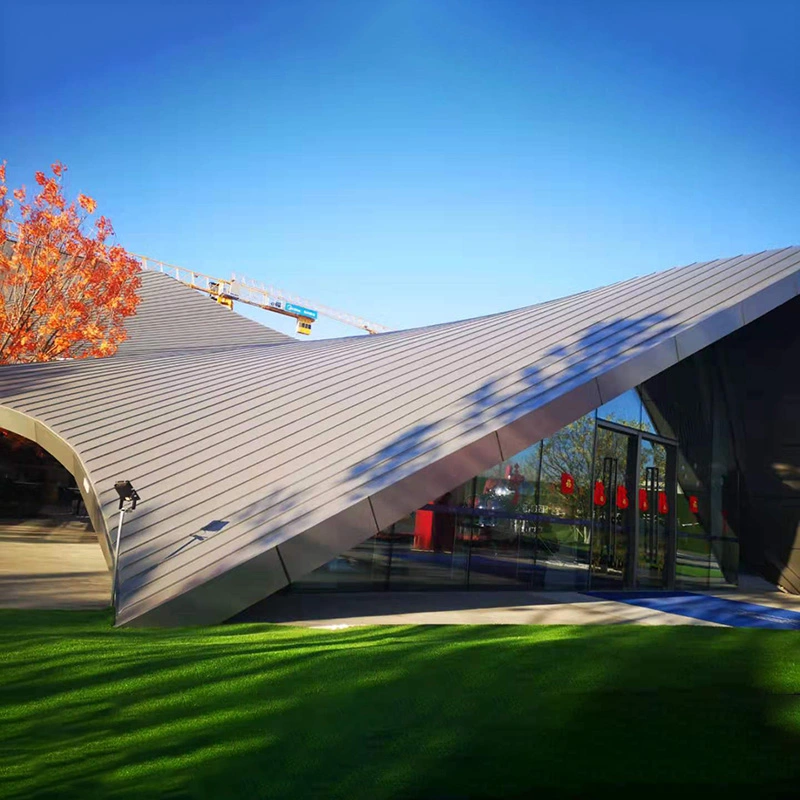

완전한 스탠딩 솔기 지붕 시스템은 일반적으로 다층 복합 구조를 사용합니다. 예를 들어, "남태호의 미래를 향한 창" 전시장 프로젝트는 베이스 시트(프로파일 강철), 암면 단열판, 스탠딩 심 지붕 패널로 구성된 지붕 조립체를 사용합니다. 이는 구조적 지지, 단열 및 방수 기능을 통합합니다. 마찬가지로 Yaoxue Ice and Snow World 스키 리조트 프로젝트는 통합 단열 시스템과 결합된 알루미늄-마그네슘-망간 스탠딩 솔기 지붕 시스템을 활용합니다.
바람 저항은 해안 지역 및 대규모 공공 건물 프로젝트의 심 지붕 시스템에 대한 중요한 성능 지표입니다. 난창 창베이 공항 제2터미널 금속 지붕 복원 및 보강 프로젝트의 일환으로 HXY-400 스탠딩 솔기 금속 지붕 패널은 본격적인 바람 들어올림 시험을 통해 체계적인 테스트를 거쳤습니다.
결과는 보강 클립을 사용하면 클립이 없는 패널에 비해 바람에 의한 양력 하중 지지 용량이 4.18배 증가한 것으로 나타났습니다. 도리 간격, 도리 커넥터의 전단 용량, 도리 자체의 굽힘 강도와 같은 요소는 바람의 양력 용량에 직접적인 영향을 미쳤습니다. 다양한 도리 간격을 가진 금속 지붕에 대한 연구는 스탠딩 솔기 시스템의 최종 파괴 하중과 도리 간격 사이의 직접적인 상관관계를 보여주었습니다. 실험 결과는 수치 시뮬레이션에서 관찰된 경향과 일치하여 궁극적인 풍하중 설계 및 구성을 위한 기초를 제공했습니다.
스탠딩 솔기 지붕 시스템은 금속 패널 내부에 사전 주입된 전체 길이의 실란트와 360° 솔기 잠금 장치를 사용하여 기밀성, 수밀성 및 바람에 의한 들뜸 저항에 대한 요구 사항을 충족합니다. 패널은 접합부나 노출된 나사 연결 없이 경사면을 따라 연속적인 장치를 형성하므로 패스너 구멍의 부식 및 실런트 저하와 같은 기존의 노출형 패스너 지붕과 관련된 누출 위험을 줄입니다.
지붕 패널이 정면 벽이나 지붕을 통해 돌출된 구조물과 만나는 모든 접합부에는 후레싱 처리가 필요합니다. 랩 조인트에는 씰링 재료가 적용됩니다. 베이스 후레싱과 패널 사이의 겹침 부분에는 실리콘 실런트를 사용한 견고한 접착이 필요하며, 상단 후레싱과 패널 사이는 물론 가장자리 트림과 패널 사이에도 폼 밀봉 스트립이 사용됩니다.
상당한 온도 변동 하에서 금속 재료의 열팽창 및 수축은 고유한 물리적 현상입니다. 스탠딩 솔기 지붕 패널과 고정 지지대 사이의 슬라이딩 연결을 통해 패널은 온도 변화에 따라 경사면을 따라 자유롭게 팽창 및 수축할 수 있으므로 열 응력을 수용할 수 있습니다.
프로파일 패널의 길이는 이상적으로 25미터를 초과하지 않아야 하지만, 팽창 및 수축 방향을 안내하기 위해 적절한 변형 제어 지점을 설정해야 합니다. 이렇게 하면 패널이 휘어지거나 지지 커넥터에서 분리되는 것을 방지할 수 있습니다. 또한 이 특성으로 인해 최대 35미터 이상의 단일 패널 길이를 사용할 수 있어 가로로 겹치는 횟수가 줄어듭니다.
FLEX-LOK 400 스탠딩 솔기 지붕 패널 시스템은 샤먼 컨벤션 및 전시 센터 3단계 프로젝트의 넓은 경간(99m 및 72m) 곡선 금속 지붕에 활용되었습니다. 이 시스템은 고강도 아연도금 도리, 스탠딩 솔기 지붕 패널 및 구조적 바닥 데크로 구성됩니다. 바람에 의한 들뜸과 부식에 대한 저항성은 물론 방수 및 단열 성능도 입증되었습니다.

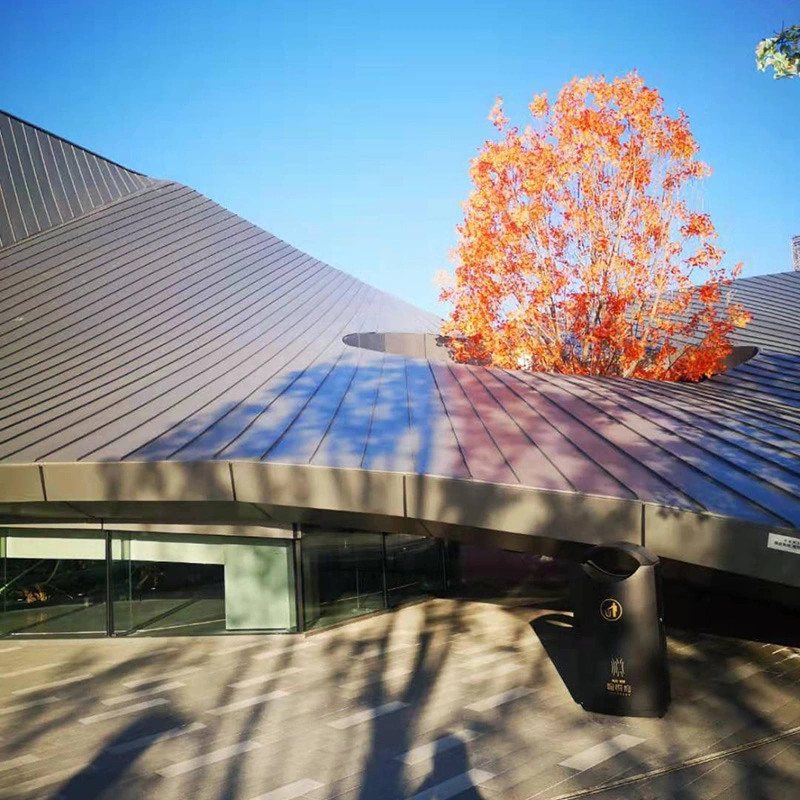

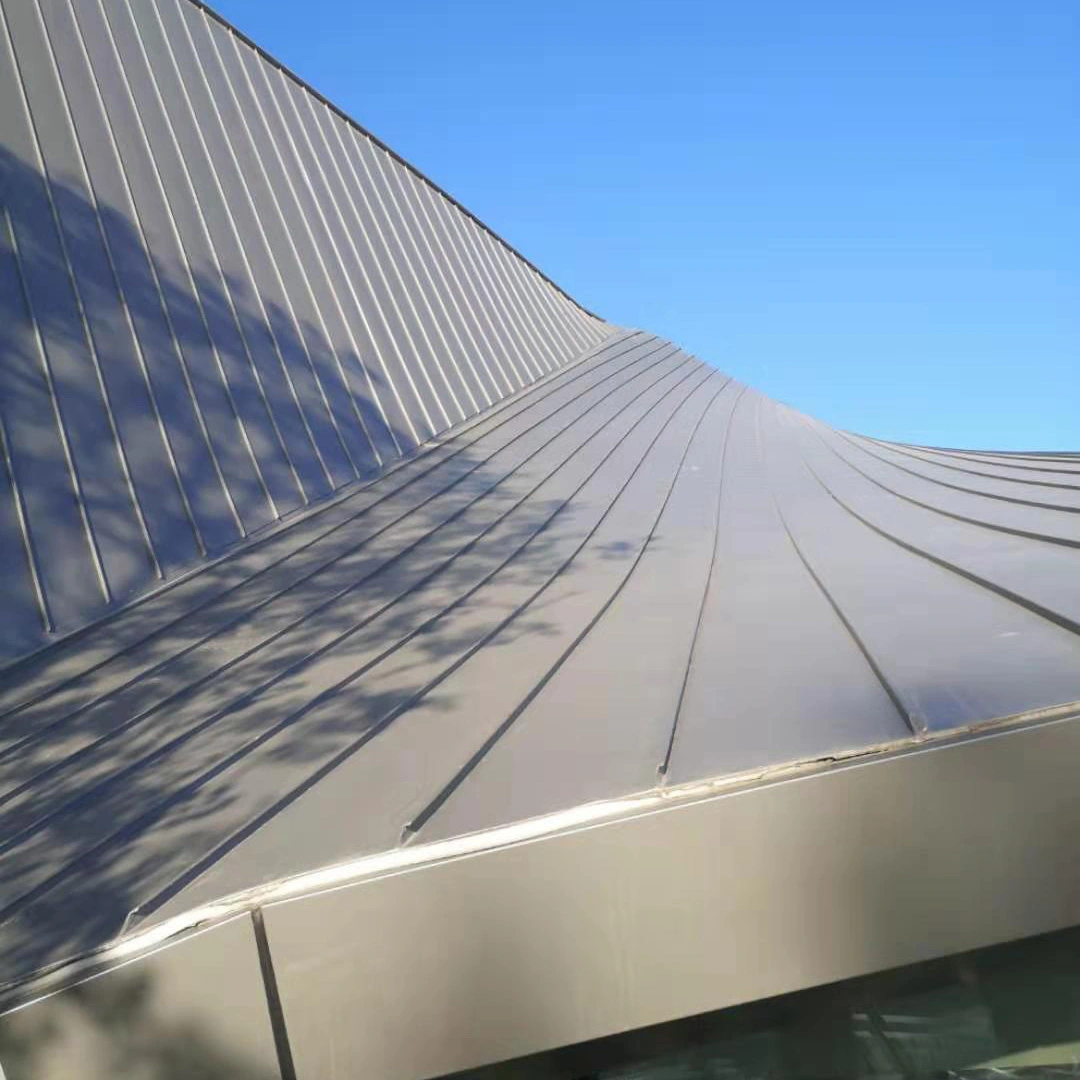

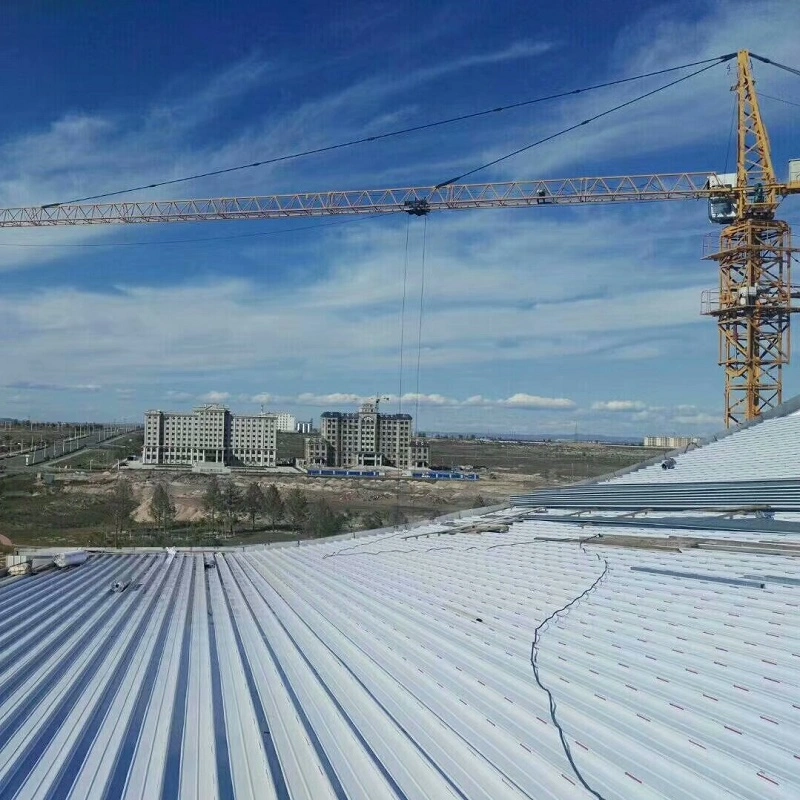

건설 과정에서 지붕 패널은 현장에서 롤 성형되었으며, 구성 요소는 우세한 바람을 향하지 않는 방향으로 설치되었습니다. 상세한 조인트 설치를 위해 엄격한 위치 요구 사항이 적용되었습니다. 마찬가지로, 스탠딩 심 알루미늄-마그네슘-망간 지붕 시스템은 South Taihu의 "미래를 향한 창" 전시실 프로젝트의 복잡한 곡선 강철 구조에 성공적으로 적용되었습니다.
스탠딩 솔기 지붕 패널의 구성 및 설치는 표준 시스템에 의해 지원됩니다. 기술 사양 JGJ 255-2012(채광 지붕 및 금속 지붕에 대한 기술 사양)에 따라 설치 품질에 대해 허용 가능한 편차가 명확하게 정의되어 있습니다. 즉, 연속 세로 구성 요소의 맞춤에서 5~7mm 편차(35m 임계값)와 금속 지붕 경사에서 +20/+30mm 편차(50m 임계값)입니다.
국가 표준 아틀라스 24CJ113-1(금속 패널에 대한 건축 세부 사항(파트 I): 360° 솔기 스탠딩 솔기 금속 지붕 시스템)은 패널 조인트부터 홈통, 일광 스트립, 환기 장치 및 낙뢰 보호 도체에 이르기까지 모든 연결 지점에 대한 자세한 건축 도면을 제공합니다.
다음 매개변수는 표준 생산 및 관련 국가 표준을 기반으로 합니다. 특정 프로젝트 요구 사항을 충족하도록 사용자 정의가 가능합니다.
| 성과 지표 | 매개변수/사양 | 표준/비고 |
|---|---|---|
| 적용 가능한 표준 | GB 50345, JGJ 255-2012 | 지붕 엔지니어링 기술 코드; 채광 지붕 및 금속 지붕에 대한 기술 사양 |
| 디자인 참조 | 24CJ113-1 | 360° 솔기 스탠딩 솔기 금속 지붕 시스템의 구성 세부사항 |
| 기본 재료 | Al-Mg-Mn 합금(AA3004/3003) / Al-Zn 코팅강 / 스테인리스강 | 운영 환경에 따라 선택됨 |
| Al-Mg-Mn 두께 | 0.7~1.2mm | 일반적으로 사용되는 0.9mm |
| Al-Mg-Mn 항복 강도 | ≥190MPa | 인장강도: 240~285MPa |
| 일반적인 프로필 | YX65-300/330/400/430 | 리브 높이: 65mm |
| 패널 길이 제한 | 25m 이하(권장) | 변형 유도 제어점 필요 |
| 홈통 랩 길이 | ≥150mm(처마 홈통이 없는 경우 ≥200mm) | JGJ 255-2012 요구 사항에 따라 |
| 깜박이는 높이 | ≥250mm(최소 코드 요구 사항) | GB 50693-2011 |
| 바람 상승 저항 | 클립을 통한 보강으로 용량이 4.18배 증가합니다. | 창베이 공항에서 전면 테스트를 통해 검증됨 |
1. 체결 구멍이 없는 구조적 방수.나사가 패널 표면을 관통하지 않습니다. 연속적으로 사전 주입된 실란트와 결합된 360° 솔기 연동 연결은 패스너 구멍과 관련된 누출 위험을 줄입니다.
2. 검증 가능하고 조정 가능한 바람 저항.전면적인 바람 들어올림 테스트를 통해 강화 클립이 하중 지지 용량을 4.18배 증가시킬 수 있음을 확인했습니다. 도리 간격 및 커넥터 부하 용량과 같은 요소는 지붕의 바람 저항 성능에 직접적인 영향을 미칩니다.
3. 적응형 열팽창 및 수축.슬라이딩 클립을 사용하면 패널이 경사면을 따라 자유롭게 확장 및 수축할 수 있습니다. 변형을 유도하는 제어점은 의도한 방향으로 움직임이 발생하도록 보장하여 패널이 휘어지거나 분리되는 것을 방지합니다.
4. 다양한 재료 옵션.알루미늄-마그네슘-망간 합금(사용 수명 50년 이상), Al-Zn 코팅 강철 및 스테인리스강을 사용할 수 있어 다양한 부식 환경 및 프로젝트 요구 사항에 적합합니다.
5. 포괄적인 표준 지원.설계, 구조 세부 사항 및 설치 승인은 GB 50345, JGJ 255-2012 및 국가 표준 아틀라스 24CJ113-1에 의해 지원됩니다.
방풍 설계의 경우:퍼린 간격과 클립 유형은 풍력 상승 능력에 큰 영향을 미칩니다. 선택한 구성을 확인하려면 전체 규모 테스트 또는 엔지니어링 계산을 사용해야 합니다. 바람이 많이 부는 지역에서는 보강 클립이 필요할 수 있습니다.
긴 패널 애플리케이션의 경우:패널 길이가 25m를 초과하는 경우 열 이동을 안내하는 변형 제어점을 포함합니다. 슬라이딩 클립 디테일이 바인딩 없이도 예상되는 움직임 범위를 허용하는지 확인하세요.
부식성 환경의 경우:노출 조건에 따라 기본 재료를 선택하십시오. Al-Mg-Mn 합금 및 스테인리스강은 해안 또는 산업 환경에 적합합니다. 현지 환경 요인과 코팅 호환성을 확인합니다.

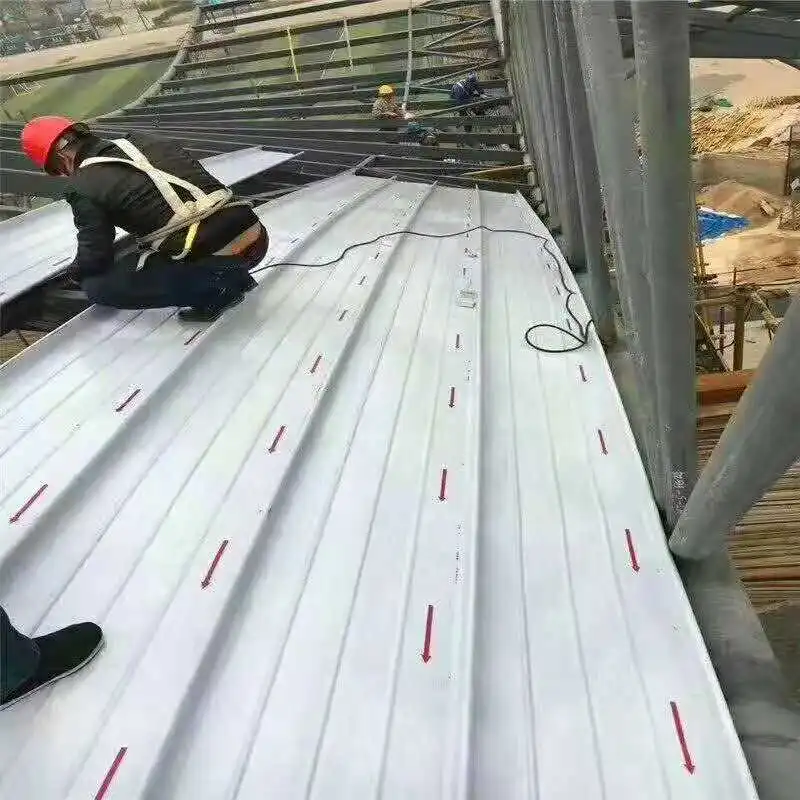

설치 중:패널은 일반적으로 현장이나 공장에서 롤 성형됩니다. 교정된 장비를 사용하여 시밍 프로세스를 수행했는지 확인하십시오. 가능하면 바람이 많이 부는 방향으로 패널을 설치하십시오. 시밍 전에 모든 후레싱과 실란트가 올바르게 배치되었는지 확인하십시오.
1.공항 터미널, 고속철도역 등 대형 교통 허브를 위한 금속 지붕 시스템입니다.
2.경기장, 전시장, 극장 등 대규모 공공건물의 금속 지붕재입니다.
3.곡선 및 굽힘 기능을 사용할 수 있는 넓은 범위의 곡선 또는 복잡한 모양의 강철 구조물을 위한 루핑입니다.
4.높은 바람 저항 등급이 필요한 해안, 태풍이 자주 발생하는 지역의 건물은 필요한 경우 클립 보강 조치를 사용합니다.
기존의 프로파일 시트는 나사로 패널 표면을 통해 고정되어 시간이 지남에 따라 누출 경로가 될 수 있는 침투 지점을 만듭니다. 스탠딩 솔기 패널은 숨겨진 클립과 기계적으로 솔기된 조인트를 사용하므로 패스너가 노출되지 않습니다. 이는 물 유입 위험을 줄이고 슬라이딩 연결을 통해 열 이동을 허용합니다.
해안 또는 부식이 심한 환경의 경우 일반적으로 알루미늄-마그네슘-망간 합금 또는 스테인리스강이 권장됩니다. Al-Mg-Mn 합금은 내식성이 우수하고 수명이 길며, 스테인리스강은 방풍 설계에 더 높은 강도를 제공합니다. Al-Zn 코팅 강철은 덜 공격적인 조건에서 사용될 수 있습니다.
패널은 패널 길이를 따라 움직일 수 있는 클립을 통해 구조물에 부착됩니다. 이는 패스너에 응력을 가하거나 오일 캐닝을 유발하지 않고 패널이 팽창 및 수축할 수 있음을 의미합니다. 움직임을 지시하고 좌굴을 방지하기 위해 긴 패널에는 변형 제어점이 필요할 수 있습니다.

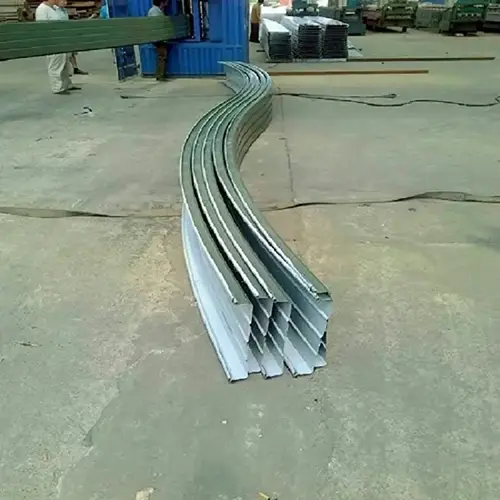

예. 패널은 롤 형태로 만든 다음 볼록하거나 오목한 지붕 모양을 따르도록 곡선을 이룰 수 있습니다. 샤먼 컨벤션 및 전시 센터와 같은 프로젝트에서는 넓은 범위의 곡선 지붕에 스탠딩 솔기 시스템을 사용해 왔습니다. 특정 커브 기능은 프로파일과 재료 두께에 따라 다릅니다.
JGJ 255-2012는 연속 세로 구성 요소의 경우 5~7mm 편차, 지붕 경사의 경우 +20/+30mm 편차를 포함한 설치 공차를 제공합니다. 국가 표준 아틀라스 24CJ113-1은 자세한 연결 도면을 제공합니다. 수밀성은 일반적으로 육안 검사를 통해 확인되며 필요한 경우 호스 또는 연못 테스트를 통해 확인됩니다.
Tianjin SENBO Building Materials Technology Co., Ltd.는 스탠딩 솔기 지붕 패널, 컬러 코팅 강철 하향관, FRP 채광 패널 및 기타 금속 외피 제품을 생산하는 제조업체입니다. 당사의 생산기지는 중국 천진시 징하이경제개발구에 위치하고 있으며 자동화된 생산라인과 4단계 품질검사 공정을 갖추고 있습니다. 당사 공장, 인증, 테스트 기능 및 프로젝트 참조에 대한 자세한 내용을 보려면 당사를 방문하십시오.회사 소개페이지 또는엔지니어링 팀에 문의하세요.
