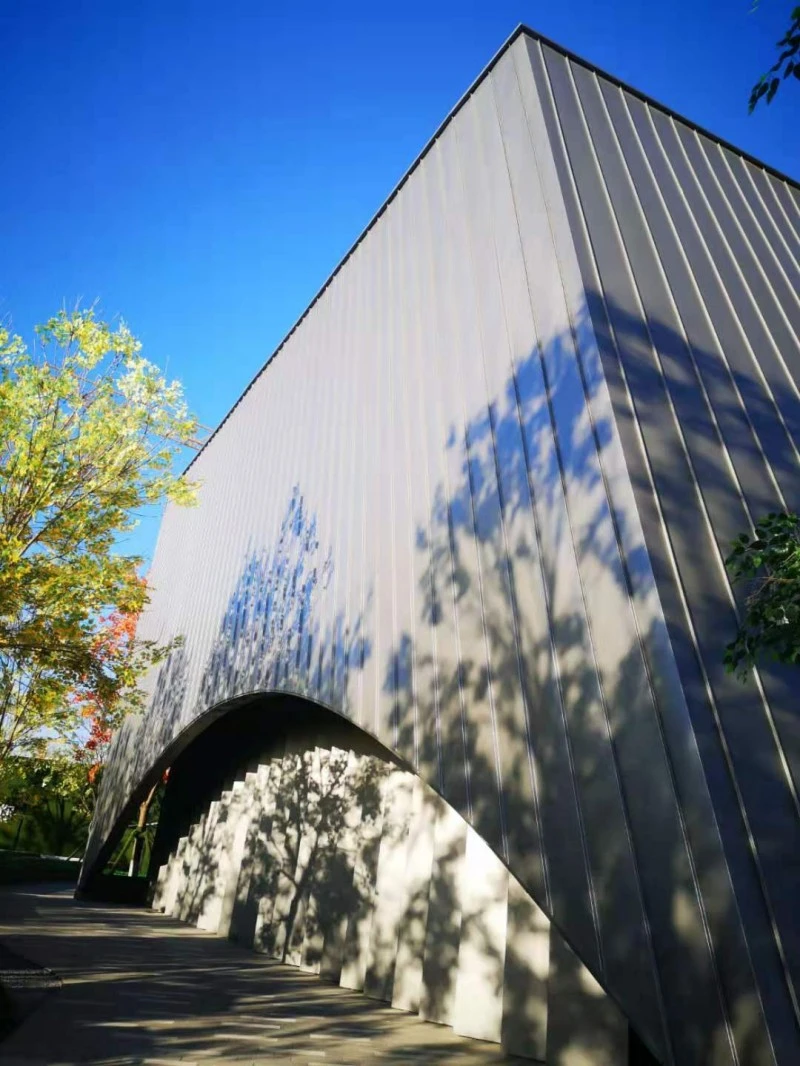

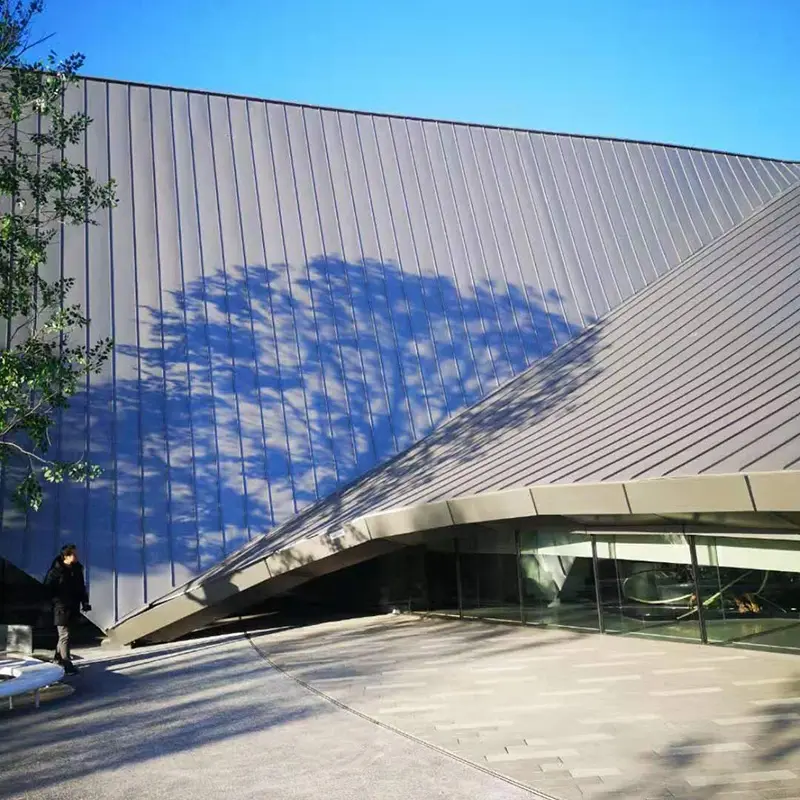

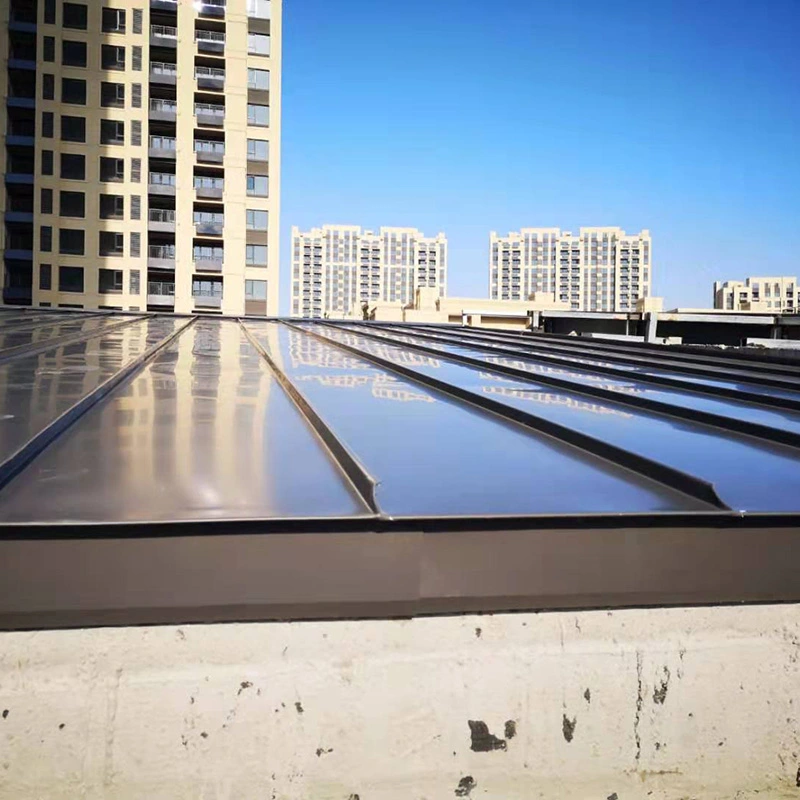

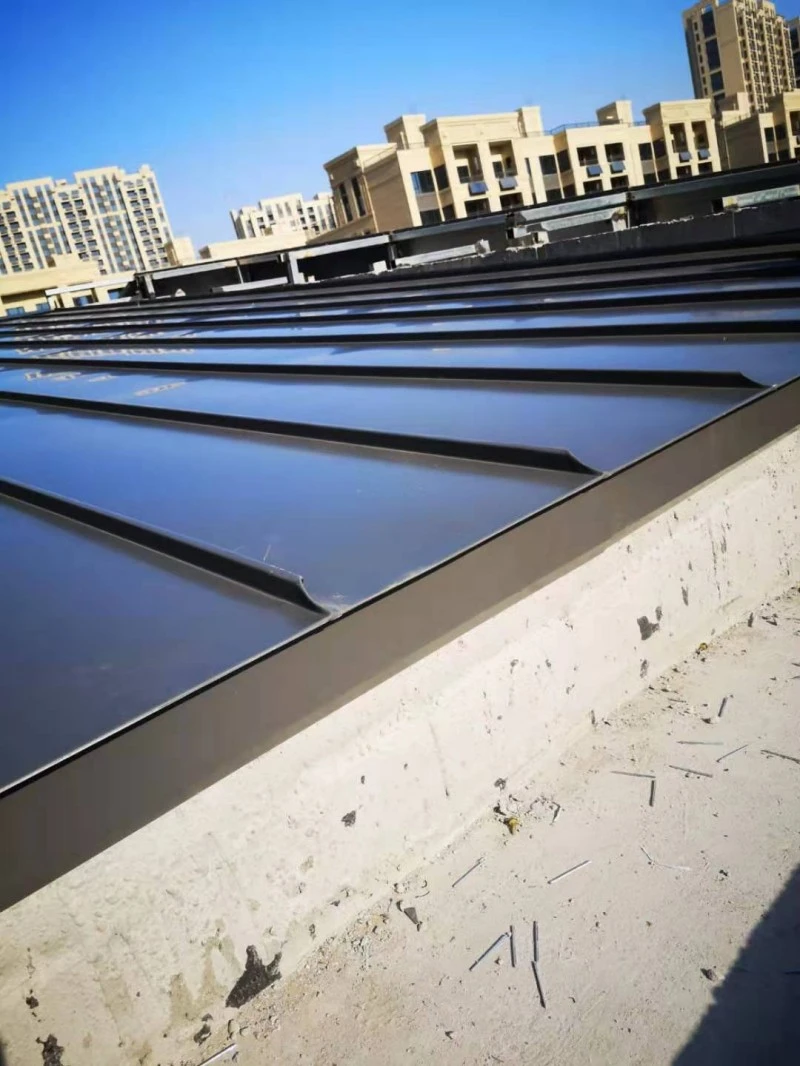

Alu-Mg-Mn 루핑 패널

Alu-Mg-Mn 루핑 패널은 스탠딩 솔기 지붕 및 벽 시스템용 AA3004 알루미늄 합금 스트립으로 롤 성형됩니다. 합금에는 망간과 마그네슘이 포함되어 있어 강도와 내식성을 향상시키는 동시에 장경간 지붕에 적합할 정도로 재료를 가볍게 유지합니다. SENBO는 롤 성형 전에 들어오는 합금 등급, 성질 및 코팅 두께를 확인하고 생산 라인은 정기적으로 리브 높이와 패널 너비를 모니터링합니다. 이는 완성된 프로파일을 지정된 공차 내에서 유지하는 데 도움이 됩니다.

표면 코팅 및 연결 설계

Alu-Mg-Mn 지붕 패널 표면은 형성 전에 최소 70%의 탄화불소 수지를 함유한 PVDF 탄화불소 시스템으로 코팅됩니다. 세척 및 크로메이트 처리 후 연속라인에 코팅을 도포하여 접착력 및 색상 균일성을 향상시킵니다. 지붕 시스템은 T자형 클립이 있는 스탠딩 솔기 프로파일을 사용합니다. 클립은 지붕 경사면을 따라 움직일 수 있도록 하면서 패널을 도리에 고정하므로 열팽창 및 수축으로 인해 이음매에 압력이 가해지지 않습니다. 기계적으로 잠긴 조인트는 실란트에 의존하지 않고 방수 장벽을 형성합니다.

사양표

측정된 성능 및 엔지니어링 증거

패널 무게 및 구조적 효율성

알루미늄의 밀도는 2.73g/cm3로 강철의 밀도는 7.85g/cm3입니다. 따라서 AA3004 패널로 만든 지붕의 무게는 동등한 강철 지붕의 약 1/3입니다. 이러한 고정 하중 감소는 전체 지붕 구조에 대해 30%에 도달할 수 있으며 이를 통해 도리, 기둥 및 기초를 더 작게 만들 수 있습니다. 240~285 MPa의 인장 강도는 스탠딩 솔기 프로파일과 긴 기간 동안 바람에 의한 양력을 견뎌야 하는 패널에 충분합니다.

부식 거동 및 수명

알루미늄은 공기에 노출되면 모재 금속이 더 이상 산화되지 않도록 보호하는 치밀한 산화막을 형성합니다. 테스트 결과 일반 대기 조건에서 연간 부식 손실이 약 0.5마이크로미터인 것으로 나타났습니다. 0.7mm 패널은 100년 후에도 여전히 약 0.65mm의 두께를 유지합니다. PVDF 코팅은 산업 오염 및 염수 분무에 대한 또 다른 보호 층을 추가합니다. 이러한 요소는 모재 금속의 설계 수명을 50년 이상으로 뒷받침합니다.

열 운동 및 솔기 무결성

스탠딩 솔기 시스템은 슬라이딩 T-클립을 사용하여 각 패널이 도리에 연결된 상태를 유지하면서 지붕 경사면을 따라 이동할 수 있도록 합니다. 이는 고정 지점에서 응력이 축적되는 것을 방지하고 패널 변형을 방지합니다. 단일 패널은 끝 랩 없이 최대 120m 길이까지 생산할 수 있어 잠재적인 누출 경로를 제거하고 전반적인 수밀성을 향상시킵니다. 설치 공차는 3mm 이내로 제어되며, 조립식 시스템으로 기존 공법 대비 시공 시간을 30% 이상 단축합니다.

화재 및 번개 행동

지붕 시스템은 클래스 A1 화재 등급을 획득했습니다. 알루미늄은 660°C에서 녹으며, 화재가 발생하면 지붕이 표면 전체에 화염을 퍼뜨리기보다는 국부적으로 타버리는 경향이 있습니다. 이는 열과 연기가 빠져나가도록 하여 소방 활동에 도움이 됩니다. 낙뢰 보호를 위해 최소 0.7mm 두께의 패널은 GB 50057에 따라 수뢰부 장치 역할을 할 수 있으므로 별도의 피뢰침과 추가 지붕 관통부가 필요하지 않습니다.

제품특성

• 낮은 지붕 무게:패널 무게는 강철 무게의 약 1/3이므로 구조적 프레임과 기초 요구 사항이 줄어듭니다.
• 장기 내구성:천연 산화물 층과 탄화불소 코팅을 함께 사용하면 일반 환경에서 50년 이상의 수명을 제공합니다.
• 실런트가 없는 수밀성:기계적으로 잠긴 스탠딩 솔기는 노화되거나 갈라질 수 있는 실런트를 사용하지 않습니다.
• 열 이동 제어:슬라이딩 T-클립을 사용하면 이음매나 패널에 압력을 가하지 않고 지붕을 확장 및 축소할 수 있습니다.

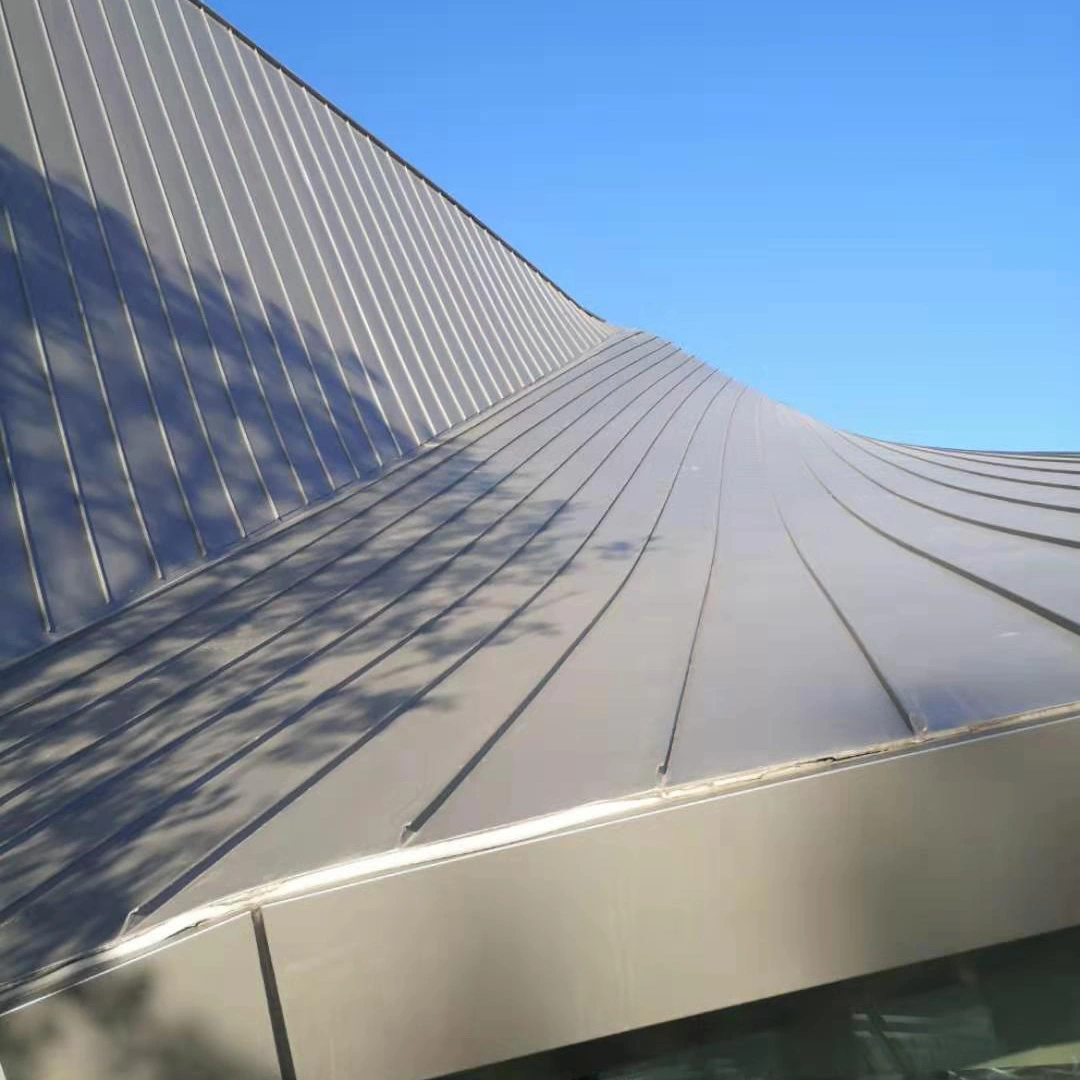

• 형태 유연성:패널은 복잡한 지붕 형상을 위해 직선형, 곡선형, 테이퍼형 및 부채꼴 모양의 프로파일로 형성될 수 있습니다.
• 재활용성:알루미늄은 수명이 끝나면 완전히 재활용 가능합니다.

제품이 사용되는 곳

• 공항 터미널 및 고속철도역의 지붕 및 벽 클래딩.
• 경기장, 전시 센터, 극장과 같은 대규모 공공 건물.
• 내식성이 중요한 해양 또는 산업 환경의 건물.
• 기존 구조물이 무거운 강철 패널을 지탱할 수 없는 개조 및 지붕 재설치 프로젝트.
• 가볍고 오래 지속되는 금속 지붕이 선호되는 주거용 응용 분야입니다.

설치 및 취급 지침

• 패널을 덮개 아래에 보관하고 건조한 상태로 유지하세요. 옥외 보관이 필요할 경우 더미를 높이고 통기성이 있는 커버를 사용하세요.
• 찌그러짐이나 긁힘을 방지하기 위해 부드러운 슬링과 스프레더 바로 패널을 들어올립니다.
• 알루미늄에 적합한 도구를 사용하여 패널을 절단합니다. 설치하기 전에 부스러기를 제거하고 절단 가장자리를 청소하십시오.
• 승인된 도면에 표시된 간격으로 T-클립을 고정합니다. 갈바닉 부식을 방지하려면 알루미늄과 호환되는 패스너를 사용하십시오.
• 시밍하기 전에 패널 정렬과 클립 결합을 확인하십시오. 패널 프로파일에 대해 올바른 시밍 기계 설정을 사용하십시오.
• 곡선형 지붕의 경우 제작 전 제조사에 최소 굴곡 반경을 확인하세요.

계약업체가 자주 제기하는 질문

AA3004는 지붕용 AA3003과 어떻게 다릅니까?

AA3004에는 망간과 마그네슘이 더 많이 함유되어 있어 강도와 내식성이 우수합니다. 패널 두께를 늘리지 않고 더 높은 풍하중이나 더 긴 경간을 처리해야 하는 스탠딩 솔기 지붕에 종종 선택됩니다.

Al-Mg-Mn 패널을 곡선 지붕에 설치할 수 있습니까?

예, 합금은 롤 형태로 성형하거나 프레스 브레이크를 사용하여 곡선 모양으로 만들 수 있습니다. 최소 반경은 패널 프로파일, 재료 특성 및 코팅 두께에 따라 다릅니다. 공급업체는 패널을 제작하기 전에 타당성을 확인해야 합니다.

스탠딩 솔기 Al-Mg-Mn 지붕의 최소 지붕 경사는 얼마입니까?

대부분의 세부 사항에는 5%의 기울기가 표준입니다. 연속 패널과 세심한 밀봉을 통해 낮은 경사가 가능할 수 있지만 프로젝트 엔지니어는 지역 강우 강도와 바람 조건에 대한 설계를 확인해야 합니다.

금속 지붕 아래에 수증기 장벽이 항상 필요합니까?

증기 제어층은 일반적으로 지붕 ​​내부의 응결을 방지하기 위해 단열재의 따뜻한 면에 포함됩니다. 정확한 층은 건물 용도와 기후에 따라 다릅니다. 지붕 시스템 설계자는 완전한 조립을 지정해야 합니다.

품질 관리 및 문서화

재료 인증서는 합금 등급, 성질, 기계적 특성 및 코팅 유형을 확인해야 합니다. 생산 시 커버 패널 너비, 리브 높이 및 길이를 확인합니다. 대규모 프로젝트의 경우 샘플을 사용하여 코팅 두께와 접착력을 테스트할 수 있습니다. 현장 인수는 설치 시작 전에 패널 수, 프로파일 및 표면 상태를 확인해야 합니다.

선택 요소

• 코팅 사양을 선택하기 전에 현장의 대기 부식 범주를 평가하십시오.
• 곡선형 또는 복잡한 지붕 모양의 경우 조기에 패널 공급업체에 참여하여 성형성과 설치 순서를 검토하세요.
• 설계 풍하중을 확인하고 T-클립 간격과 패스너 선택이 계산된 하중과 일치하는지 확인하십시오.
• 유지 관리 액세스 계획을 검토합니다. 코팅된 표면은 유지 관리가 거의 필요하지 않지만 후레싱 및 관통 부분은 여전히 ​​정기적인 검사가 필요합니다.
• 지붕의 열 이동 범위를 고려하고 스탠딩 솔기 시스템이 예상되는 팽창 및 수축을 처리할 수 있는지 확인하십시오.
