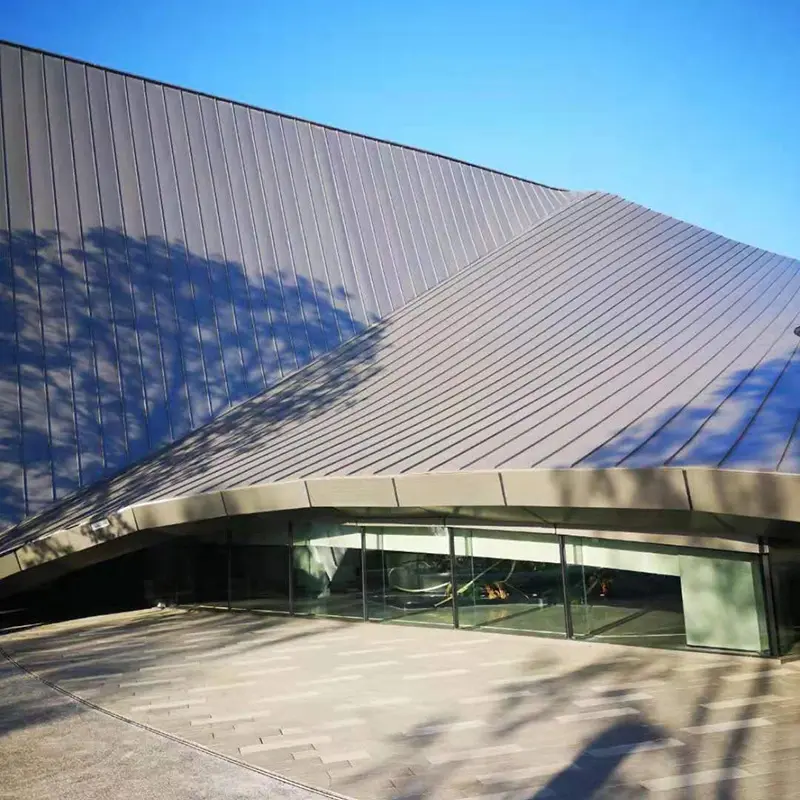

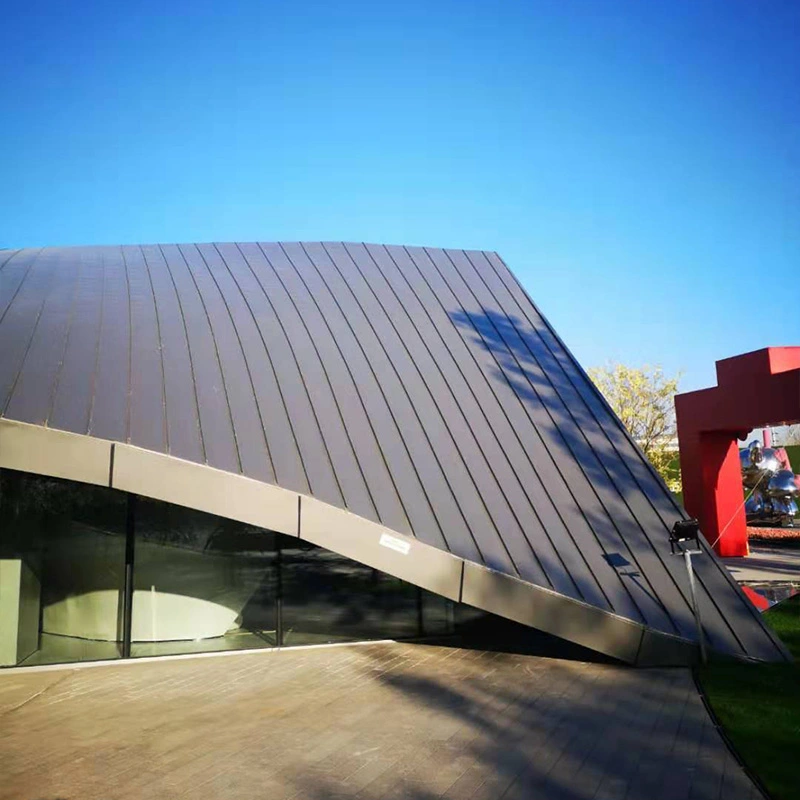

금속 지붕 장식 패널은 방수층과 별도로 설치된 금속 지붕 시스템의 외부 시각적 층을 형성합니다. 방수는 아래 구조용 지붕 패널이 담당하고, 장식 패널은 건축 형태를 표현하며 차광, 음향 개선, 방수막 보호 등의 2차적 이점을 제공합니다. SENBO는 이러한 패널에 자재 인증서 및 치수 검사 기록을 제공하고 프로젝트 팀은 패널 레이아웃 및 설치 순서에 대한 기술 지원을 제공합니다.
장식 패널 재료의 선택은 필요한 형태, 무게, 내후성에 따라 달라집니다. 다음 옵션이 일반적으로 사용됩니다.
건축용 알루미늄 패널의 경우 PVDF 탄화불소 코팅이 권장됩니다. 수지 함량은 70% 이상이어야 하며 코팅 두께는 YS/T 429.2를 충족해야 합니다. PVDF는 자외선에 대한 강력한 저항성을 제공하며 퇴색이나 초킹을 최소화하여 20년 이상 색상 안정성을 유지합니다.
장식층은 일반적으로 방수층 위에 설치되어 이중층 금속 지붕을 만듭니다. New China International Exhibition Center Phase II의 입구 홀 지붕에서 조립은 아래에서 위로 방수층으로 기립 이음새가 있는 0.8mm Al-Zn 프로파일 시트, 방수 멤브레인, 단열재, 장식 프레임 시스템 및 장식 패널 표면이었습니다. 이러한 분리로 인해 방수가 미적 층으로부터 독립된 상태로 유지됩니다.
| 목 | 값 | 참조 또는 메모 |
|---|---|---|
| 관리 표준 | JGJ 255-2012 | 채광 지붕 및 금속 지붕에 대한 기술 사양 |
| 디자인 참고 | 25CJ113-2 | 금속 패널의 건축 세부사항(II) |
| Al-Mg-Mn 인장 강도 | 240~285MPa | AA3004 등급 |
| Al-Mg-Mn 항복 강도 | ≥190MPa | AA3004 등급 |
| 패널 두께 | 고체 알루미늄: 2.0~3.0mm; 프로파일 시트: 0.6–1.2 mm | 종류와 디자인에 따라 다름 |
| 벌집 코어 | 셀 측면 ≤9.53mm; 벽 ≥0.07mm | 대략. 정육각형 |
| 코팅 | PVDF(권장) 또는 폴리에스테르 | PVDF 수지 함량 ≥70% |
| 코팅 온도 범위 | -40°C ~ 150°C | PVDF 탄화불소 |
| 내식성 | 4~6배 아연도금강판 | 고성능 Al-Zn 코팅 |
| 설치 방법 | 스탠딩 솔기, 후크온, 일체형 조립 | 패널 유형에 따라 다름 |
주요 국제공항의 제5터미널 확장에는 주 터미널, 탑승동 및 탑승교 전체에 걸쳐 267,000m²의 금속 지붕이 사용되었습니다. 장식 패널은 표준 아연 도금 강철보다 4~6배 더 높은 내식성을 제공하는 고함량 Al-Zn 코팅이 적용된 0.8mm 두께의 고강도 프로파일 강판이었습니다. PVDF 표면은 -40°C ~ 150°C 사이에서 안정적으로 유지되어 장기간 UV 차단 기능을 제공합니다. 이 프로젝트는 2024년 건축 방수 산업 과학 기술상에서 금속 인클로저 시스템 엔지니어링 부문 금상을 수상했습니다.
베이징의 신중국국제전시센터 2단계는 약 280,000m² 규모의 금속 지붕을 덮고 있습니다. 등록 홀 지붕은 알루미늄 합금 사각 튜브 프레임으로 지지되는 장식 층으로 PVDF 코팅이 된 3mm 두께의 알루미늄 패널을 사용했습니다. 장식층 아래 지붕에는 스탠딩 이음매가 있는 0.8mm Al-Zn 프로파일 강철 방수층, 160kg/m3 밀도에서 총 140mm의 암면 단열재 2개 층, TPO 멤브레인 및 천공 프로파일 강철 흡음층이 포함되어 있습니다. 장식 패널은 방수재와 독립적으로 설치되어 수밀성을 손상시키지 않으면서 원하는 시각적 효과를 얻었습니다.
Xuzhou Huaihai International Expo Center는 계단식 입면과 교차 레벨이 있는 장식 패널 시스템을 사용했습니다. 상부 처마 장식에는 3mm 두께의 알루미늄 합판을 사용하고, 하부 처마 장식에는 4mm 두께의 알루미늄 복합 패널을 사용했습니다. 프로젝트 팀은 파라메트릭 모델링을 위해 Rhino와 Grasshopper를 사용하여 곡률을 분석하고 동일 평면에 있지 않은 4개의 정점이 있는 패널을 평평한 형태로 최적화했습니다. 장식용 지붕은 모듈식 설치로 조립되었으며 전체 건물 외피는 내구성, 방수, 열 성능 및 구조적 무결성에 대한 엔지니어링 검증을 통과했습니다.
중관촌 포럼 상설 부지의 주요 장소는 지붕 면적 6,000m²에 불규칙한 이중 곡선 알루미늄 벌집 패널 시스템을 사용했습니다. 1,000개 이상의 고유한 패널 사양을 레이어 구성으로 배열했습니다. 지지 구조는 평면 내에서 ±15° 회전과 75°~105° 사이의 각도 조정이 가능한 다방향 조정 가능한 브래킷이 있는 팬 모양의 방사형 프레임워크를 사용했습니다. 2~3개의 벌집형 패널이 공장에서 단일 프레임워크 유닛에 조립된 후 완전한 모듈로 현장에 설치되었습니다. 이 조립식 접근 방식은 기존 방식에 비해 건설 일정을 거의 1/3로 단축했습니다.
방수층은 물의 유입을 방지하는 연속적인 금속 시트 또는 막입니다. 장식 패널은 그 위에 위치하며 방수가 필요하지 않습니다. 이러한 분리는 지붕의 내후성에 영향을 주지 않고 장식 층을 천공, 곡선 또는 패널화할 수 있음을 의미합니다.

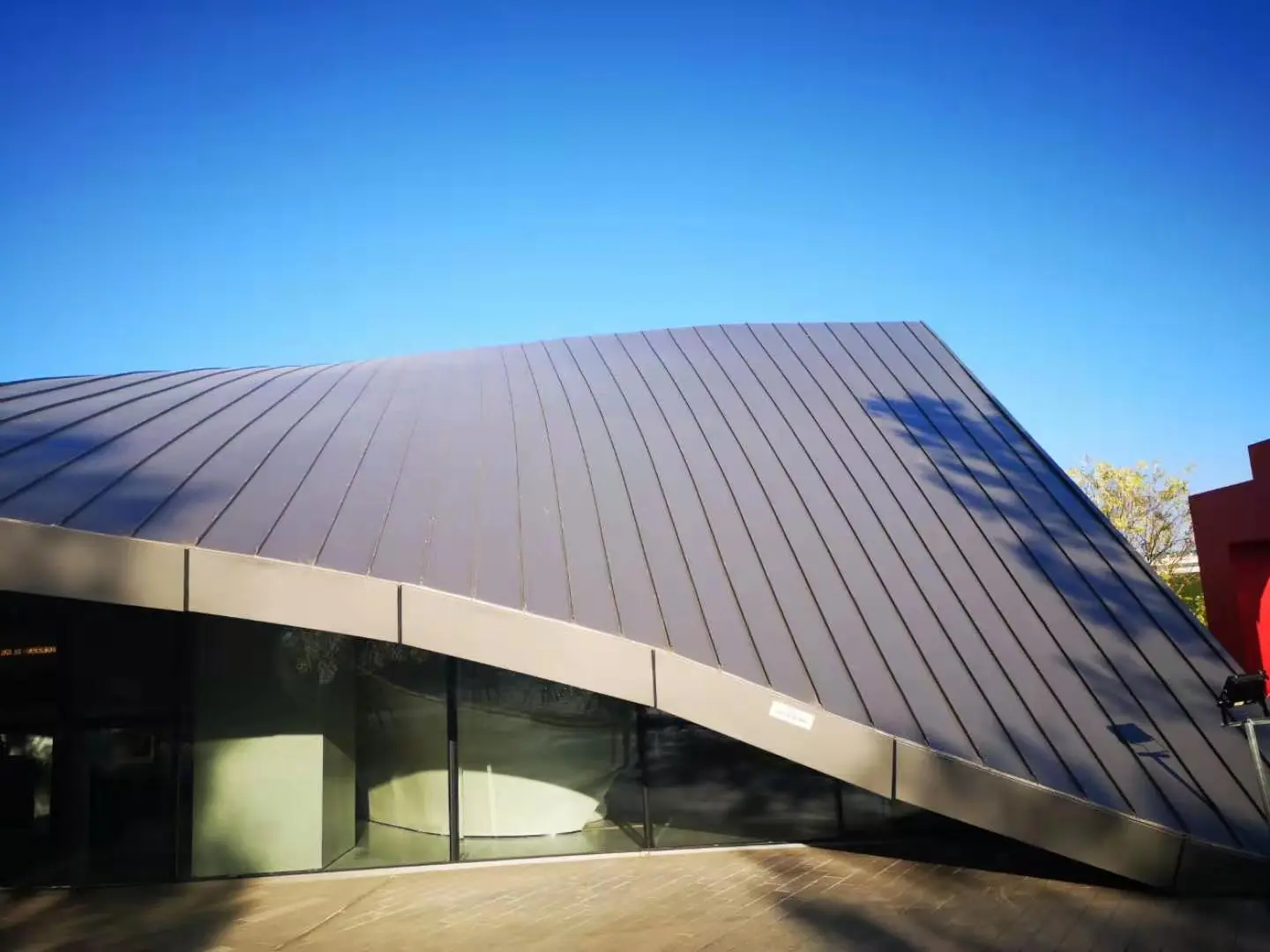

Al-Mg-Mn 합금 프로파일 시트는 곡선 모양으로 롤 성형할 수 있으며 부드러운 단일 곡률 지붕에 자주 사용됩니다. 이중 곡면 또는 자유 형태 표면의 경우, 알루미늄 허니컴 패널은 평탄성을 유지하면서 복잡한 비평면 형태로 제작할 수 있기 때문에 더 적합합니다.
동일한 표면의 모든 패널은 가능하면 동일한 코일 배치에서 가져와야 합니다. 여러 배치를 피할 수 없는 경우 색상 차이를 지정된 ΔE 값으로 제어해야 합니다. 동일한 페인트 시스템의 PVDF 코팅은 일관된 색상과 광택을 갖는 경향이 있습니다.
예, 기존 구조가 추가 중량을 지탱할 수 있다면 장식용 금속 패널을 기존 지붕 위에 추가하여 외관을 변경하거나 열 성능을 향상시킬 수 있습니다. 진행하기 전에 구조적 평가가 필요합니다.
공급업체는 알루미늄 합금 또는 강철 기판에 대한 재료 인증서, 코팅 두께 보고서 및 치수 검사 기록을 제공해야 합니다. 복잡한 형상의 경우 생산 전에 제작 도면과 패널 일정을 검토해야 합니다. 현장 수령 점검을 통해 패널 치수, 표면 마감 및 운송 중 손상이 없는지 확인해야 합니다.
